回路电流是指设备、线路、传感器或终端把电气路径闭合后，在闭合回路中流动的电流。在通信和控制系统中，它常用于表示线路状态、为现场设备供电、传输模拟量、监督回路，或确认某条电气路径处于有效连接状态。
这个概念会出现在多个实际场景中。在模拟电话中，电话摘机后用户线中会产生回路电流，交换机、PBX或网关借此判断线路正在使用。在工业仪表中，4–20 mA这类电流环把传感器的测量值传送给控制器。在报警和安全系统中，回路电流还可以帮助判断回路是正常、开路、短路还是已经触发。
有意义的闭合通路
只有存在完整路径时，电流才会流动。这个简单原理在实际系统中很有价值，因为电流的有无或大小可以代表信息。设备通过观察电流行为，就能判断线路是空闲、工作、故障，还是正在传输测量信号。
在模拟电话系统中，听筒挂机时线路通常处于空闲状态。用户拿起听筒后，回路闭合并产生电流。这个变化会告诉局端、PBX或模拟网关用户需要服务，系统随后可以送出拨号音、接收号码、路由呼叫并监督通话状态。
在工业和楼宇系统中，同样的基础原理以不同方式使用。传感器可以调节回路电流来表示温度、压力、液位、流量、位置或气体浓度。控制面板也可以监测回路电流，确认现场布线是否完整。电流既是电气量，也是系统状态信号。

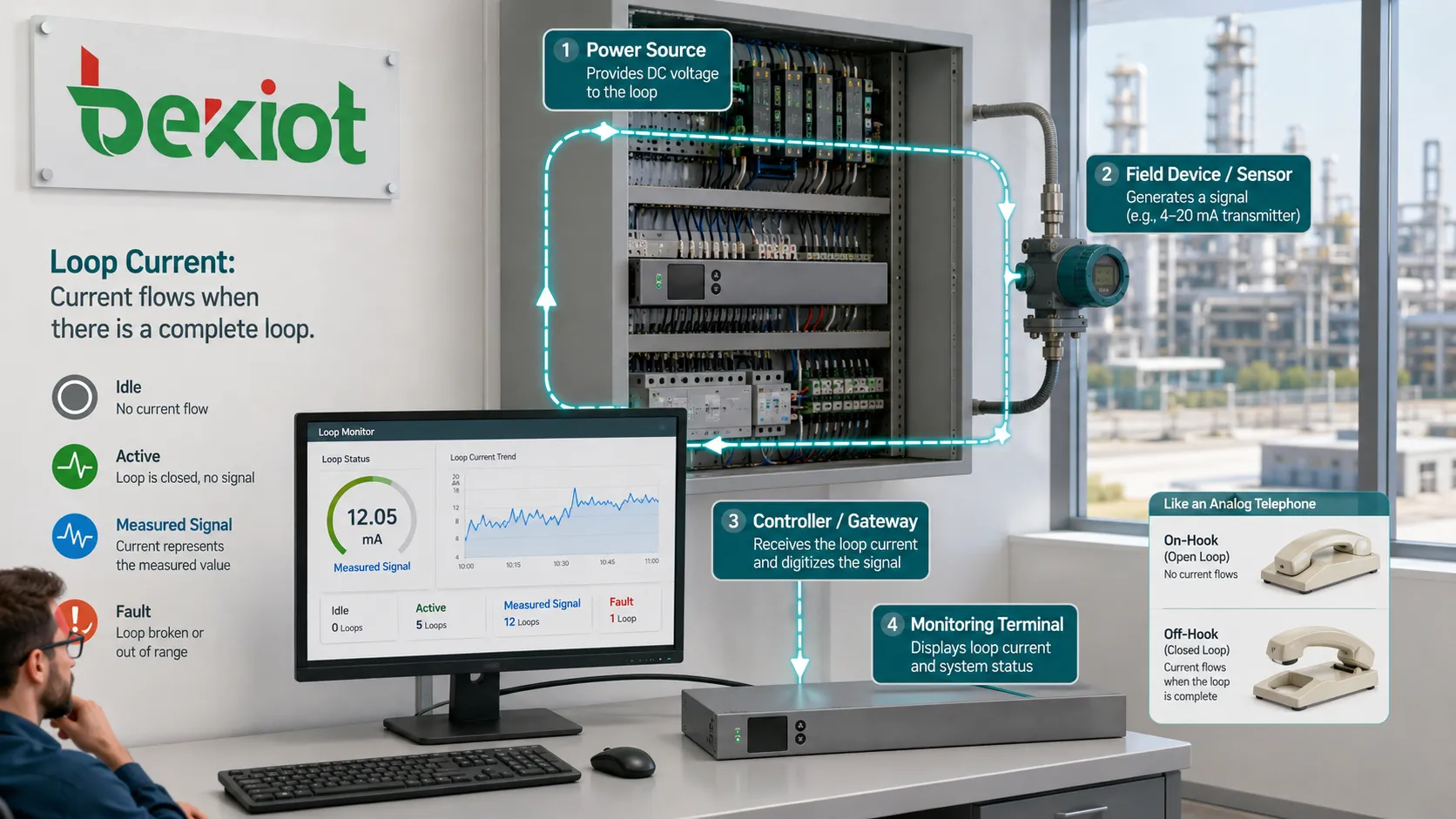

电路如何进入工作状态
电源来源
回路需要电能来源。在电话系统中，电能可能来自局端线卡、PBX端口、模拟电话适配器或网关接口。在工业仪表中，电源可能来自回路供电电源、控制器输入卡、信号调理器或变送器电源。
可用电压必须足够高，才能推动所需电流通过完整回路，包括电缆电阻、设备负载、保护元件和输入电路。如果供电能力不足，回路在长距离布线下可能变得不稳定，甚至无法工作。
负载和现场设备
接入设备会控制或消耗回路能量的一部分。电话机、模拟终端、传感器变送器、继电器输入、报警触点或测量设备都可能成为回路的一部分，其阻抗或内部电子电路会影响电流流动方式。
例如，模拟电话摘机时会改变线路状态；4–20 mA变送器会根据被测过程变量改变电流值；报警回路则会在触点断开或闭合时改变状态。
返回路径
返回路径用于完成电路。如果导体断裂、脱落、腐蚀或端接不当，电流就不能正常流动。表现可能是无拨号音、传感器读数失败、开路报警，或现场设备离线。
由于回路系统依赖连续性，布线质量十分关键。端子松动、连接器氧化、绝缘损坏、进水和接线不良，都可能造成间歇性故障，并且排查难度较高。
监测输入
接收端会检测电流、电压降或状态变化。PBX通过电流判断摘机状态，PLC模拟量输入把电流转换成测量值，报警主机则判断回路处于正常还是异常状态。
监测输入必须与回路类型匹配。把电流环传感器接到错误量程、极性接反，或超过输入负载能力，都可能造成读数错误或设备损坏。
真实系统中的常见形式
电话用户回路
在传统模拟电话中，回路电流是线路监督的核心。电话挂机时，线路不会吸取正常通话电流。用户摘机时，回路闭合并产生电流，交换机或PBX检测到状态后开始呼叫处理。
当模拟电话接入VoIP网关、ATA、电梯电话、应急电话、酒店客房电话、传真设备或旧式PBX端口时，这个原理仍然适用。即使核心网络已经基于IP，模拟端口仍依赖回路行为。
4–20mA仪表回路
4–20 mA电流环广泛用于工业测量。变送器输出与测量值成比例的电流，通常4 mA代表量程下限，20 mA代表量程上限。
这种方式受重视，是因为长电缆上的电压降对电流信号影响较小，通常比电压信号更稳定。它也便于故障判断，因为接近0 mA的读数往往代表开路、变送器故障或接线问题，而不是有效的低量程测量值。
报警监督回路
报警主机和安全系统可使用受监督回路来检测开路、短路、正常状态或报警状态。终端电阻、电流阈值和输入监督功能可以帮助主机区分真实触发和线路故障。
这对安防、火灾报警、应急呼叫、门禁和设施监测系统很重要，因为在紧急事件发生前，系统就必须知道布线是否可靠。
控制和继电器回路
控制电路使用回路电流来吸合继电器、激活输入、驱动指示灯，或确认控制路径。在简单系统中，开关闭合回路后负载接通；在复杂系统中，控制器和软件会读取回路状态。
这类回路常见于工业机械、楼宇自动化、水泵控制、照明配电盘和现场信号电路。
部署中的实际价值
一个实际优点是简单。一个回路可以用直观方式同时承载供电和信号，减少导线数量，也让现场布线更容易理解。对于许多模拟和工业系统来说，电流本身就是信息。
另一个优点是可监督。系统可以检测回路是工作、空闲、断开、短路还是超出预期范围。这有助于技术人员定位线路故障，也让操作人员了解现场设备是否健康。
在设计正确的情况下，基于电流的信号也适合远距离传输。在仪表系统中，电流环比许多电压信号更能承受电缆压降。在电话系统中，回路监督曾帮助电话交换机用简单电气状态管理大量用户线。
回路电流的价值在于，它把电气连续性转化为运行信息：工作、空闲、已测量、故障、已触发或受监督。
安装前的设计因素
电压裕量
回路电源必须为完整电路提供足够电压。设计人员应考虑电缆长度、导体电阻、设备压降、输入负载、保护器件和温度影响。
如果电压裕量过小，电路在台架测试时可能正常，但安装后因为实际电缆更长或连接负载更高而失败。
电流范围
预期电流范围必须与接收设备匹配。电话端口、模拟量输入、继电器输入、报警主机或传感器接收端，可能各自需要不同的电流行为。
错误的输入量程会导致状态误判、读数不准或电子部件损坏。项目文件应明确正常、报警、故障和最大电流值。
极性
有些电流回路对极性敏感，尤其是使用有源电子器件、二极管、浪涌保护器或有源变送器时。极性接反可能导致设备不工作，或产生不稳定读数。
调试时应检查极性。颜色标识有帮助，但现场验证仍然重要，因为电缆对可能在多个位置被延长或接续。
电缆电阻
长距离电缆会增加电阻。在电流回路中，这种电阻会产生电压降。如果电源不能克服该压降，回路就可能达不到所需电流。
增大导体截面积、缩短走线路径、选择合适的电源电压和正确的输入负载，可以提高远距离可靠性。
隔离和接地
接地和隔离会影响抗噪性能和安全性。在工业现场，地电位差可能形成不需要的电流路径。在通信系统中，不良接地可能引入嗡声、噪声或浪涌风险。
在恶劣或长距离安装环境中，可能需要隔离模块、浪涌保护器、正确等电位连接和谨慎的屏蔽层端接。
稳定运行的维护建议

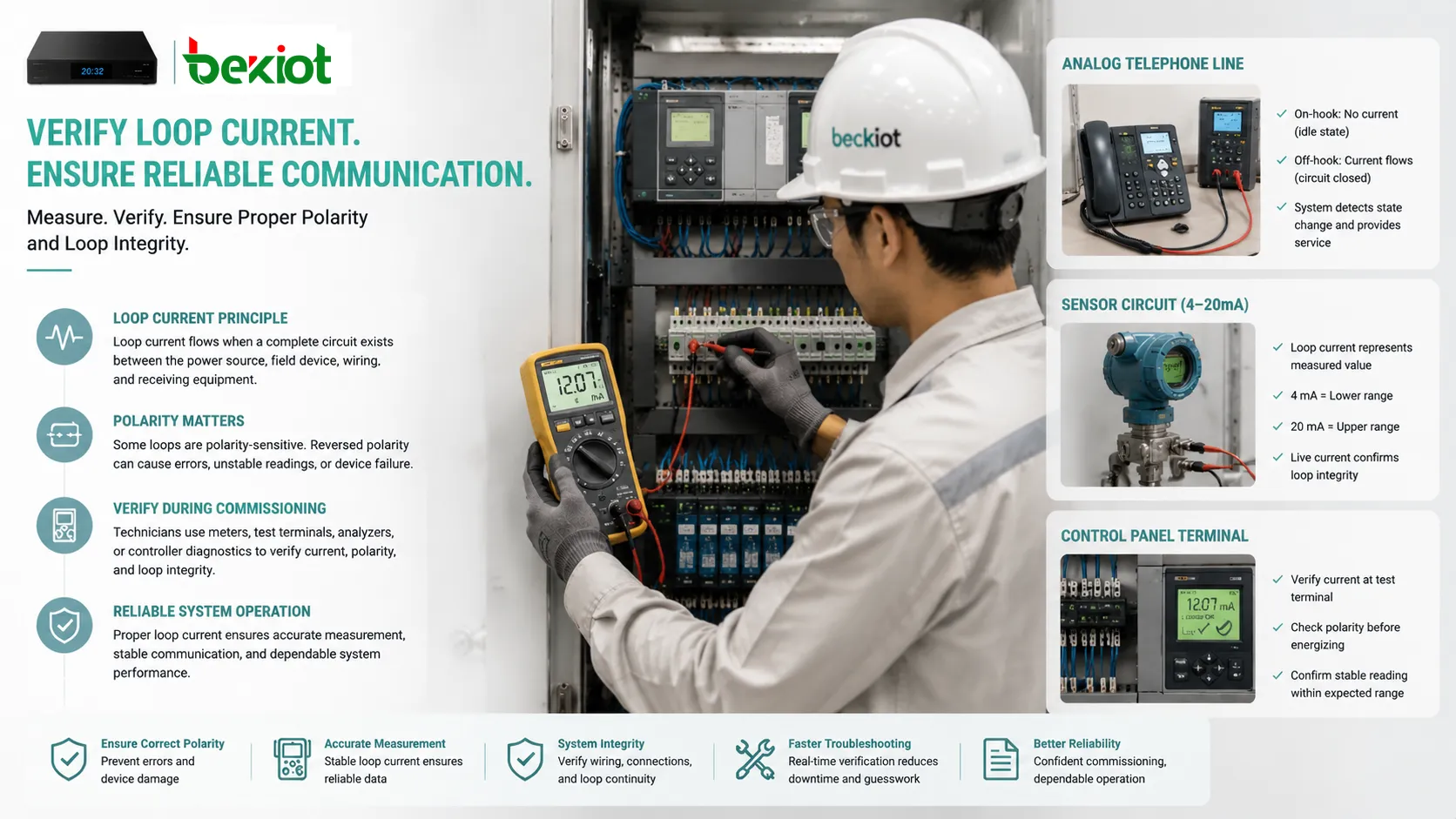

在真实负载下测量
应在设备连接并按真实条件运行时测量回路电流。断开时看似正常的电路，可能在实际现场设备取电后才暴露问题。
对于电话线，技术人员可检查挂机电压、摘机电流、振铃行为和线路电阻。对于仪表回路，可检查零点、中量程和满量程电流。
检查端子和接续点
松动或腐蚀的端子是间歇性电流问题的常见原因。振动、湿气、灰尘、温度变化和施工质量差，会逐渐削弱连接。
维护不应只依赖软件诊断，也应包括实物检查。端子紧固、接触面清洁和接线盒防护良好，都能提升长期可靠性。
查找潮气和漏电路径
进水可能造成漏电流、腐蚀、误读数或回路不稳定。室外设备、地下电缆、电梯井、车间地面和沿海环境尤其容易受影响。
密封外壳、电缆格兰头、滴水弯、排水措施、耐腐蚀端子和定期检查，有助于减少与潮气相关的故障。
验证校准
在测量系统中，回路电流必须对应正确的物理量。只有变送器和控制器量程一致时，12 mA信号才应代表预期的中间量程值。
更换传感器、控制器或模拟量输入卡后，应检查量程缩放和校准。错误缩放会让健康信号看起来不正确。
复核故障阈值
有些系统会定义开路、短路、正常状态、报警状态或传感器故障的电流阈值。如果阈值配置不当，系统可能漏报故障或产生烦扰报警。
阈值应与设备数据表、电缆条件、终端电阻设计和控制面板输入特性相匹配。

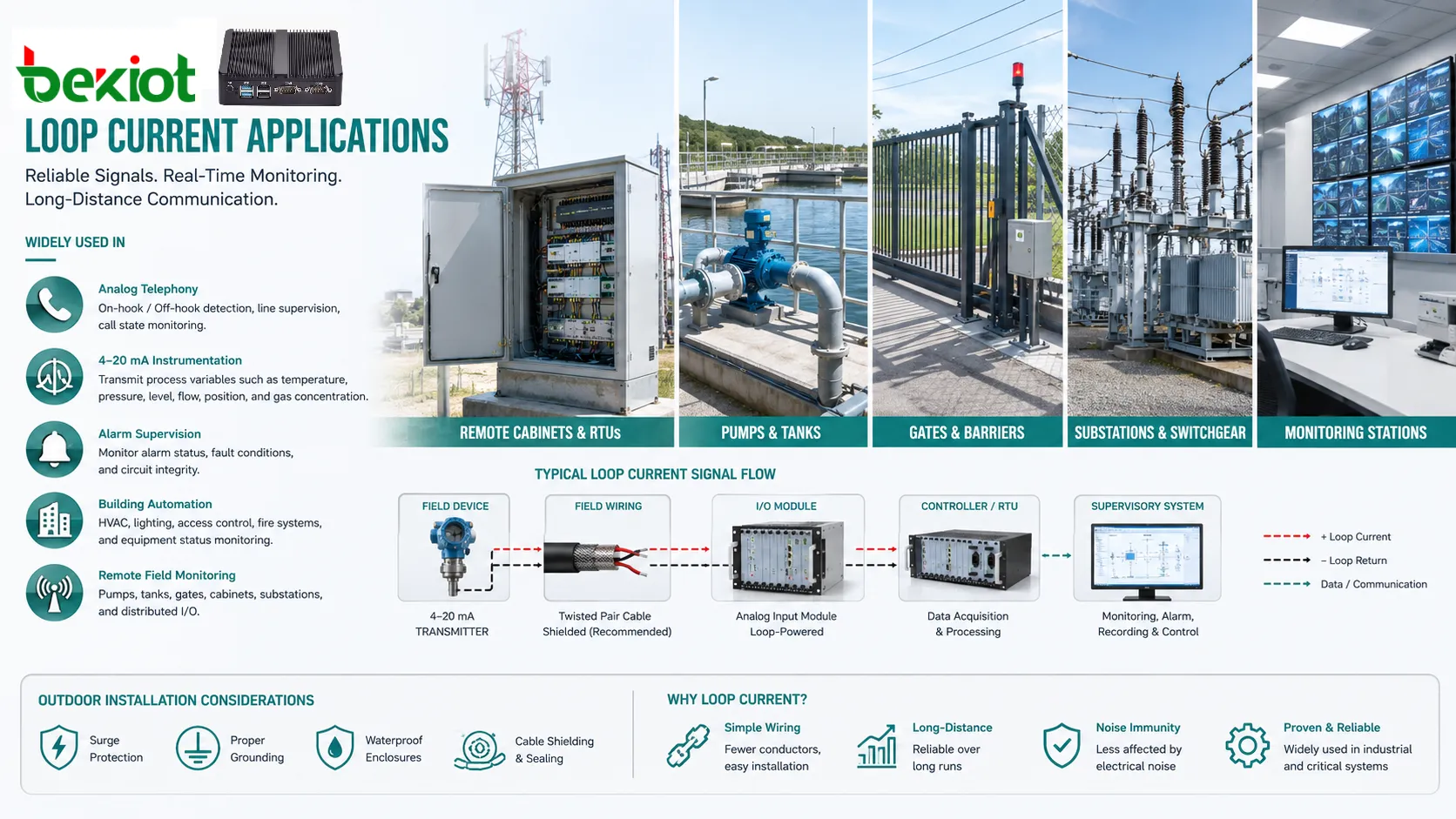

跨系统应用
模拟电话
电话系统使用回路电流检测摘机和挂机状态，使PBX端口、局端线路、模拟网关和ATA能够判断用户何时开始或结束通话。
排查模拟电话、传真机、电梯电话、应急电话、酒店电话和旧式线路接口时，回路电流也很重要。电流过小可能导致工作无力，异常电流则可能表示布线或设备故障。
工业过程控制
在工厂、公用工程、化工厂、水处理设施和能源站点，电流环用于测量压力、温度、流量、液位、阀位和气体浓度。
这项技术仍然常见，因为它简单、坚固，并且兼容许多PLC、DCS系统、记录仪和现场变送器。
楼宇自动化
楼宇系统可将电流环用于HVAC传感器、压力变送器、风阀反馈、水箱液位传感器、水泵状态和能耗监测设备。
可靠的回路设计可帮助楼宇运行人员获得稳定测量值，并减少由布线噪声或缩放错误引起的误报修。
安全和报警系统
火灾报警、安防系统、气体探测、门禁和应急监测中的受监督回路，会通过回路行为识别正常、报警、开路或短路状态。
这些系统需要谨慎安装，因为如果监督设计不当，线路故障可能表现得像真实报警，也可能掩盖真实报警。
远程现场设备
远程水泵、储罐、闸门、机柜、变电站和监测站常使用基于回路的信号，因为布线简单，并且在设计正确时适合长距离工作。
对于室外安装，浪涌保护、接地、防水密封和电缆屏蔽会变得尤其重要。
常见故障现象
无电流
无电流通常表示开路、设备断开、导体断裂、电源失效、保险熔断、接线极性错误或端子连接不正确。在电话中，可能表现为无法检测摘机或无拨号音；在仪表中，可能表现为零值或故障读数。
第一步应检查电源、连续性、极性和实际布线路径。
电流过低
低电流可能由电缆电阻过大、供电电压偏弱、输入负载过高、现场设备老化、端子接触不良或导体部分损伤引起。
这个问题可能只在长距离布线或现场设备达到某个工作状态时才出现。
电流过高
高电流可能表示短路、接线错误、设备类型不匹配、变送器故障、电阻被旁路或输入电路损坏。应尽快排查，因为过大电流可能损坏设备。
限流电源和保护熔断器有助于降低严重损坏风险。
读数不稳定
电流波动可能来自端子松动、电气噪声、屏蔽不良、潮气、传感器失效、电源不稳或接地环路。也可能是被测过程本身正在快速变化。
技术人员应在回路多个位置检查信号，以区分真实过程变化和电气不稳定。
状态指示错误
当阈值、电阻、线路极性或设备特性与输入设计不匹配时，报警或电话系统可能显示错误状态。对于受监督回路，终端电阻位置错误是常见问题。
复核接线图并测量实际电流值，通常可以找到不匹配原因。
回路电流问题往往先是物理问题，而不是逻辑问题。在怀疑软件故障前，应先检查电缆状态、端子、极性、潮气和供电能力。
部署检查清单
首先要定义回路用途。电话回路、传感器回路、报警监督回路和继电器控制回路，并不具有相同的电流范围或诊断行为。
安装前应确认电源、预期电流范围、最大回路电阻、电缆长度、导体截面积、输入负载、极性和保护元件。
现场端子要清晰标识，包括回路编号、信号类型、极性、设备名称和去向。良好标识能减少接线错误并加快维护。
调试期间应测量并记录基准值。正常回路电流、故障电流、报警电流和运行范围值，在适用时都应归档。
室外和长距离回路应采用合适的浪涌保护、接地、屏蔽和外壳密封。现场条件往往比回路概念本身更决定长期可靠性。
长期运行与文档管理
基于回路的系统通常需要运行多年。为保持可靠，维护团队应持续更新接线图、校准记录、电流测量值、设备数据表、端子表和故障历史。
更换现场设备时，应将新设备与原始回路设计进行核对。变送器可能有不同的电压要求，电话网关可能提供不同线路电流，报警主机也可能使用不同监督阈值。
改动后，技术人员应在正常和故障条件下重新测试回路。即使电路看起来已经接通，如果阈值、缩放或接线顺序变化，也可能无法报告正确状态。
FAQ
可以用普通万用表测量回路电流吗？
可以，只要万用表支持所需电流范围，并且正确串联到回路中。错误的表笔位置可能中断电路或损坏万用表。
为什么4–20mA回路从4mA而不是0mA开始？
4 mA的带电零点有助于区分有效最小读数与开路、断线、变送器故障或断电。
模拟电话线上的低回路电流意味着什么？
它可能表示电缆过长、线路电阻高、线卡输出偏弱、连接不良、布线损坏，或设备吸取的电流低于预期。
两个设备可以共用一个电流回路吗？
只有在回路设计允许时才可以。有些回路支持串联设备或回路供电指示器，但增加设备会增加电压降，并可能影响精度。
更换现场变送器后应检查什么？
应检查极性、回路电压、电流范围、量程缩放、校准、输入负载、接地、屏蔽连接，以及控制器在全量程内是否读取到预期值。
