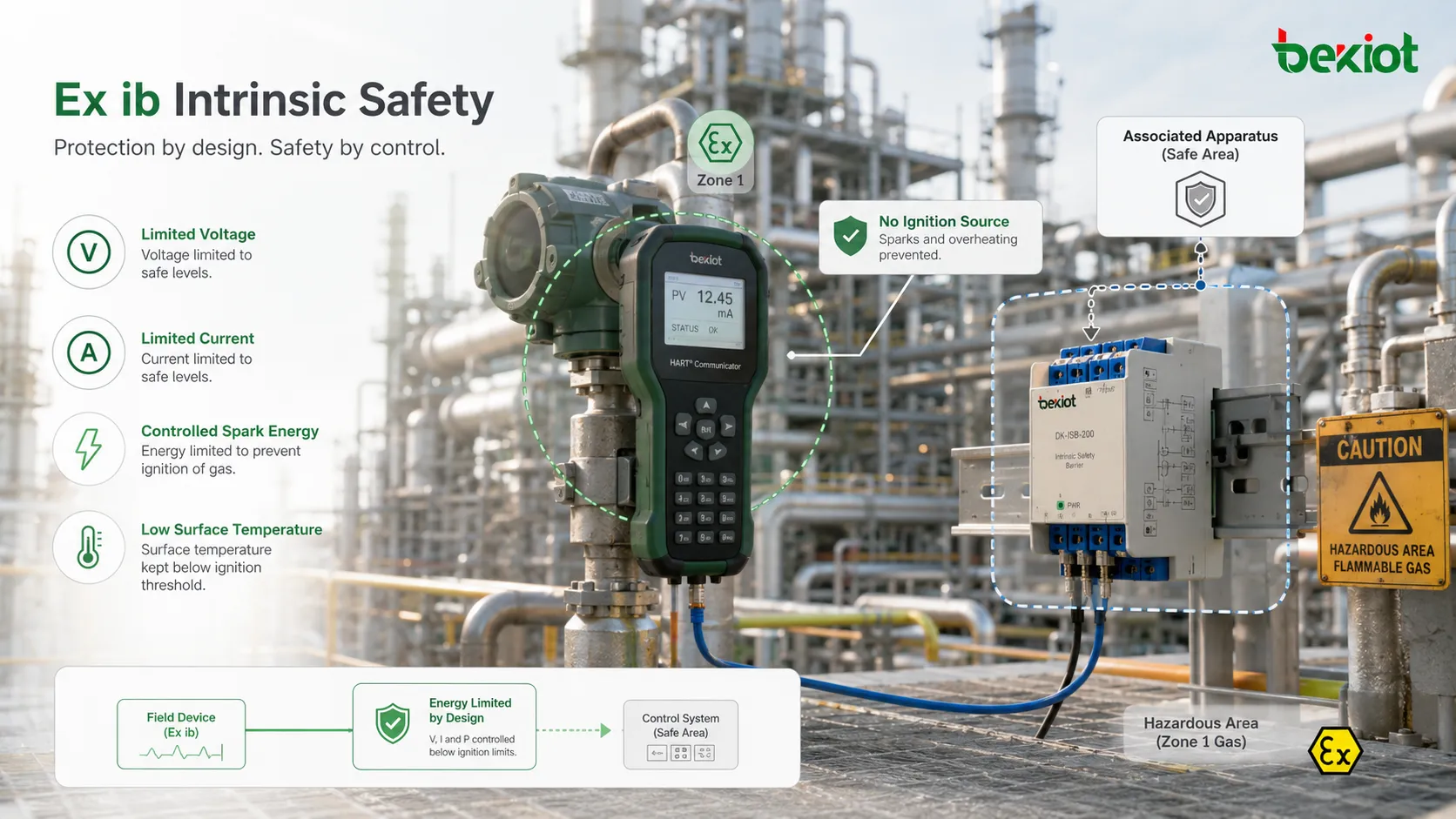

Ex ib 是用于危险区域电气设备和电路的一种本质安全保护等级，适用于正常运行期间可能出现爆炸性气体环境的场所。该保护方式的目的，是把电能和热能限制在安全范围内，使火花、电弧或高温表面在规定条件下不能点燃周围气体。
与通过外壳承受内部爆炸的隔爆保护不同，本质安全从源头上限制可用点燃能量。因此，它特别适合仪表、传感器、变送器、便携设备、控制回路、低功率通信接口、测量回路以及安装在工艺装置、化工区域、炼油厂、储罐区、公用工程和工业自动化系统中的现场设备。
质量首先来自防止点燃
Ex ib 设计的质量目标并不只是设备能够正常通电工作。它还必须在正常运行以及该保护等级要求的故障条件下保持不点燃。这意味着每个电路、元件、导体、外壳接口、端子、电池、连接器和关联设备，都要作为点燃风险控制系统的一部分来评估。
因此，质量标准不会只看普通产品性能，而是要检查设备能否在危险值形成之前限制电压、电流、功率、储能、表面温度和故障能量。
这也是 Ex ib 产品必须经过认证设计、受控制造、文件化评估、正确标志和安装验证的原因。不能仅仅因为一个设备电压低或功率小，就把它视为本质安全设备。
合规背后的标准框架
通用设备要求
通用防爆要求规定 Ex 设备应如何设计、试验、标志和文件化。这些要求涉及设备分组、温度组别、标志格式、机械结构、环境适用性、使用说明以及证书条件等内容。
对制造商和采购方来说，质量必须能从产品身份中看出来。标志应显示保护型式、气体组别、温度组别、设备保护级别、证书编号以及适用时的特殊使用条件。
本质安全要求
本质安全标准关注如何让电路保持不点燃。它覆盖电气参数、火花点燃风险、热表面点燃风险、隔离距离、保护元件、储能、电池、变压器、光耦、半导体、连接器和关联设备等内容。
对于 Ex ib，电路必须在规定故障条件下达到所需保护等级。设计不能依赖假设或用户行为，而必须通过计算、评估、元件选择、结构规则和试验证明。
安装和系统标准
本质安全往往是系统级概念。现场设备、电缆、安全栅或隔离器、接地方式、端子排和控制室接口必须相互兼容。安装标准指导本安回路如何敷设、隔离、识别、接地和维护。
即使现场设备已经认证，如果关联设备不匹配、电缆参数超过允许值，或本安线路与非本安线路混在一起，也可能安装错误。
区域认证体系
项目可能需要 IECEx、ATEX、UKCA、北美危险场所认证或其他本地认证体系。同一技术概念在不同地区可能有不同的证书格式、标志规则、检查要求和法律义务。
因此，质量审查既要看技术标准，也要看目标市场。适用于某个认证体系的产品，在另一个地区仍可能需要补充文件或额外批准。
保护等级和区域适用性
Ex ib 通常用于需要较高保护水平的场合，常见于 Zone 1 气体环境以及 EPL Gb 设备。实际含义是环境并非持续爆炸性，但在正常运行期间可能出现爆炸性气体。
需要注意不要把 Ex ib 与 Ex ia 或 Ex ic 混淆。Ex ia 提供更高的本质安全等级，正确认证后可用于更严苛区域；Ex ic 保护级别较低，通常对应危险程度较低的场所。正确等级必须与区域划分相匹配。
区域适用性应由危险区域划分、气体组别、温度组别、设备保护级别、安装方式和完整回路评估共同决定。产品标志只是判断依据之一。
| 保护等级 | 典型气体区域适用性 | 故障预期 | 主要质量关注点 |
|---|---|---|---|
| Ex ia | 在相应认证条件下，常用于 Zone 0、Zone 1 和 Zone 2。 | 按更高故障容错能力设计。 | 面向最严苛暴露条件的最高点燃预防能力。 |
| Ex ib | 通常与 Zone 1 和 Zone 2 应用相关。 | 设计上要求在规定单一故障条件下仍保持安全。 | 正确的能量限制、认证参数和安装兼容性。 |
| Ex ic | 通常与 Zone 2 应用相关。 | 主要关注正常运行保护。 | 只能在危险区域划分允许的场所使用。 |
能量限制设计要求
电压和电流控制
本质安全的核心是在危险区域回路中限制电压和电流。这可以通过电阻、熔断器、齐纳二极管、电气隔离、限流电路、受控电源或认证关联设备来实现。
质量取决于故障条件下行为是否可预测。用于保护的元件必须具备合适的额定值、可靠性、间距和故障假设。以点燃预防为目的时，普通电路设计裕量并不足够。
储能限制
电容和电感可以储存能量。即使供电电压较低，在某些条件下储能也可能以火花形式释放。因此，必须认真评估电容和电感。
评估范围包括内部元件数值和外部电缆参数。长电缆会增加电容和电感，所以安装时不得超过认证回路参数。
功耗控制
电功率会产生热量。热量可能出现在电阻、半导体、电池、线圈、端子或故障元件中。设计必须确保表面温度在要求条件下低于允许温度组别。
因此，热评估是质量控制的一部分。一个不会产生点火火花的电路，如果形成可点燃气体的高温表面，仍然是不安全的。
保护元件可靠性
保护元件必须谨慎选择和应用。保护电阻、熔断器、二极管、光耦、变压器或隔离器不能被当作普通通用件，而要考虑其安全作用。
质量审查应检查元件降额、失效模式、认证适用性、爬电距离和电气间隙、温升，以及该元件是否允许按适用规则作为不可失效或安全相关部件计入。

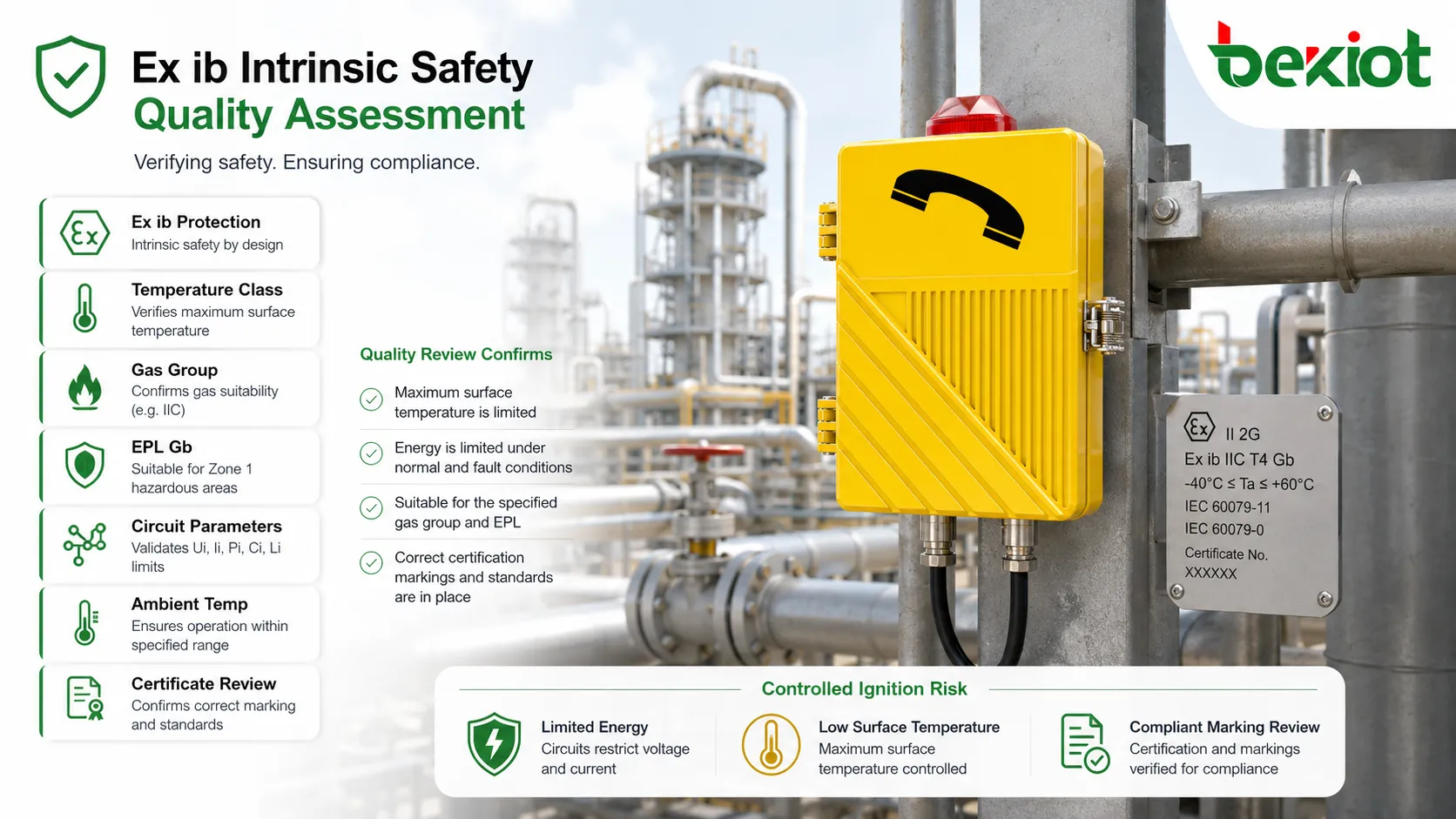

温度组别与表面安全
温度组别是 Ex 设备最重要的标志之一。它表示规定条件下的最高表面温度限制。所选设备的温度组别必须适合现场气体或蒸气的点燃温度。
对于 Ex ib 设备，正常运行和规定故障条件下都必须评估热安全。即使故障导致电路某一局部功耗升高，元件也不应超过允许温度。
环境温度范围同样重要。除非证书和标志允许，否则在某一环境范围认证的设备，不一定适合更热或更冷的地点。
气体组别和点燃敏感性
气体组别按照点燃特性对爆炸性环境分类。标志适用于更严苛气体组别的设备可能适用于较低要求组别，但必须通过标志和证书确认。
对于本质安全，气体组别会影响允许电能。越容易被点燃的气体，需要越严格的能量限制。这就是同一电路可能适用于某一气体组别，却不适用于另一个组别的原因。
质量标准要求制造商和安装方将产品标志与现场实际危险介质相匹配。气体组别选择错误，会使原本认证合格的产品不适合该应用。
现场回路的认证参数
输入和输出数值
本安回路通常会核查最大输入电压、最大输入电流、最大输入功率、最大内部电容、最大内部电感，以及关联设备对应的输出参数等数值。
这些数值用于判断现场设备、电缆以及安全栅或隔离器能否安全连接。回路必须作为完整系统评估，而不是把各个已认证部件孤立看待。
电缆电容和电感
电缆是安全计算的一部分。其电容和电感会随长度和结构类型增加。如果忽略电缆参数，总储能可能超过认证限值。
需要时，安装文件应记录电缆类型、长度、路径以及计算或规定的参数。
关联设备兼容性
安全栅和隔离器通常位于安全区域，但连接进入危险区域的回路。它们必须与现场设备和回路参数兼容。
安全栅并不会自动让任何电路变成本质安全。完整组合必须满足允许值和安装规则。
制造和质量控制
受控生产过程
认证设备必须稳定一致地制造。生产过程应确保安全相关部件、PCB 布局、隔离距离、元件额定值、灌封、连接器、标签和外壳材料与认证设计一致。
未经评估替换元件可能破坏安全假设。即使很小的元件变更，也可能影响故障行为、温升或储能。
例行检查
例行检查可包括外观检查、标签核对、元件核对、PCB 检查、外壳完整性、端子检查、绝缘检查、固件版本控制和功能测试。
这些检查有助于确保每台量产设备都符合认证设计，而不只是认证试验中的样机符合要求。
可追溯性
可追溯性将每件产品与生产记录、证书、元件批次、测试结果、固件和质量检验数据关联起来。当现场问题、召回、设计更新或证书变更发生时，这一点很重要。
如果缺少可追溯性，就很难判断哪些设备可能受到生产或元件问题影响。
变更控制
任何涉及安全相关元件、PCB 布局、外壳材料、电池类型、连接器、电缆入口、固件行为或标志的变更，都应经过正式审查。如果变更影响认证设计，可能需要更新证书或重新评估。
变更控制是关键质量标准，因为 Ex 安全依赖于已经评估过的精确结构。

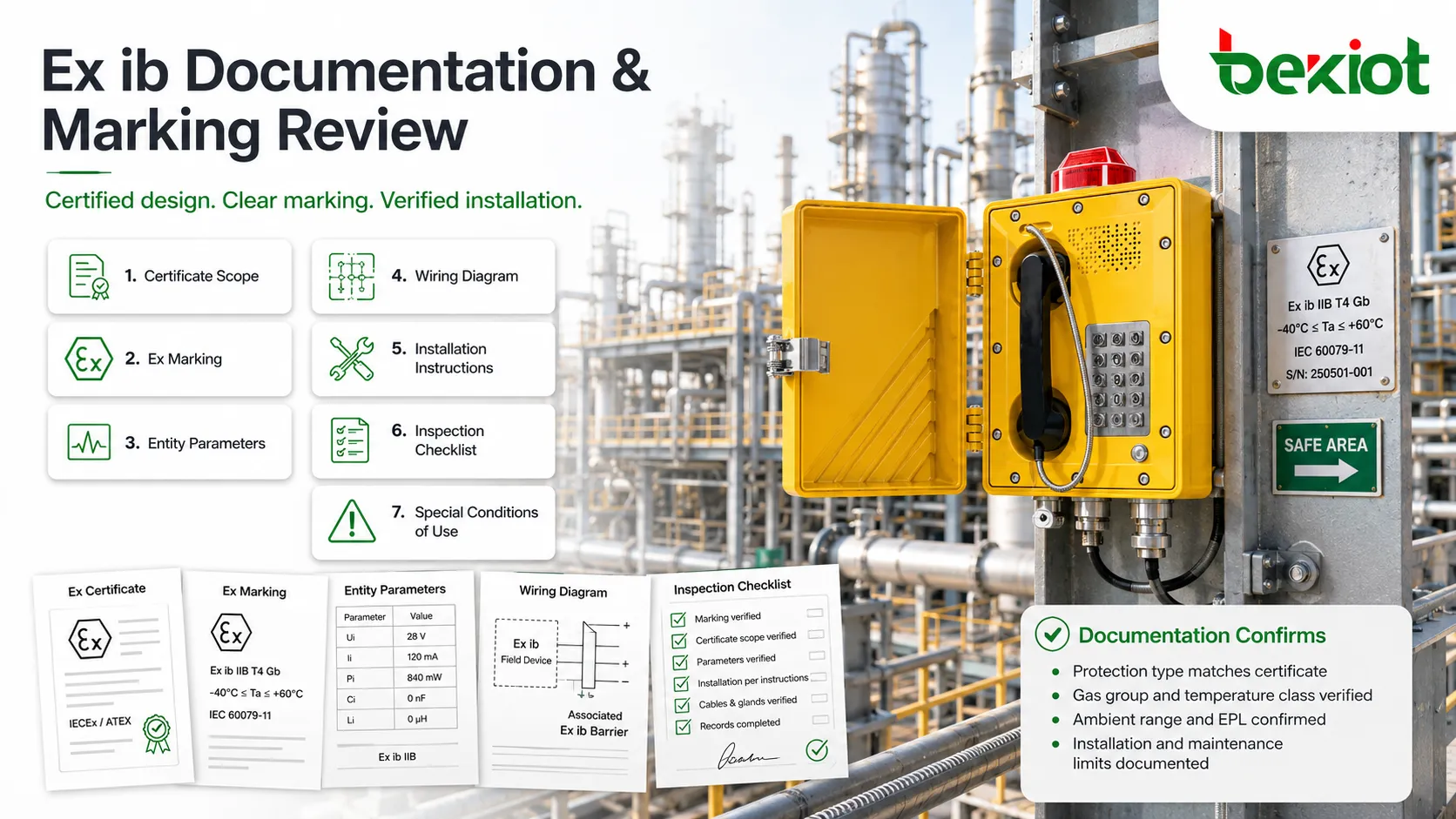

标志和文件审查
Ex 标志应清晰、耐久，并与证书一致。它应传达保护型式、设备组别、气体组别、温度组别、EPL、证书编号、适用时的环境范围以及要求的特殊条件。
文件应包括安装说明、安全参数、实体参数、接线图、维护限制、特殊使用条件、环境限制和维修限制。
对最终用户来说，文件不是可有可无的纸面资料，而是安全系统的一部分。安装人员用它判断设备可以在哪里、如何使用，检查人员用它验证合规性。
安装质量要求
与非本安回路隔离
本质安全回路必须按照安装规则与非本质安全回路隔离。隔离不良可能让危险能量进入受保护回路。
隔离可能包括物理距离、隔板、专用电缆桥架、标识端子、蓝色布线做法、认证安全栅或经批准的安装方法。
接地和等电位连接
某些齐纳安全栅系统需要可靠接地才能正确工作。电气隔离器可以降低对接地的依赖，但完整系统仍需审查接地和等电位连接。
接地不当会削弱保护、产生噪声问题，或在回路之间形成不安全电位差。
正确的电缆入口和端子
电缆密封套、端子排、连接器和外壳入口应与认证和安装环境相匹配。如果使用不合适的电缆入口，认证设备也可能变得不合规。
安装人员应遵循证书条件、环境防护等级、机械防护要求和危险区域布线规则。
通电前检查
通电前，应检查设备标志是否正确、区域适用性、电缆敷设、安全栅兼容性、回路参数、接地、隔离、端子紧固和文件可用性。
这一检查有助于在系统进入危险区域运行前发现错误。
该保护等级的应用场景
过程仪表
压力变送器、温度传感器、流量计、液位仪表、气体探测器和测量回路经常采用本质安全，因为它们通常需要在危险区域传输低功率信号。
当区域划分和保护等级允许时，可以选择 Ex ib，特别是在需要坚固而实用现场布线的 Zone 1 应用中。
工业自动化接口
PLC 输入/输出模块、信号隔离器、通信转换器、操作指示器和低功率控制接口，可以通过本安回路连接危险区域内的现场设备。
系统必须从控制柜到现场设备整体评估，并包括电缆和关联设备。
便携和手持设备
手持测试仪、便携通信设备、巡检工具、校准仪器和维护设备在危险区域使用时可能需要 Ex 认证。
对便携设备来说，电池安全、外壳耐久性、充电限制和用户说明尤其重要。
远程监测和遥测
储罐区、管线、化学品储存区、污水处理设施和能源站点可能在危险位置使用低功率遥测设备。本质安全可以在限制点燃风险的同时支持传感器通信。
无线设备仍需认真评估电池、天线、射频功率、外壳和温度。
常见不符合项
使用错误的保护等级
把仅适用于较低危险程度区域的认证设备用于更危险区域，是严重错误。保护等级必须与划分区域和危险介质相匹配。
混用认证和非认证部件
用普通部件替换认证安全栅、连接器、电池或电缆组件，可能使本质安全评估失效。
忽略电缆参数
长现场电缆会增加电容和电感。如果这些数值超过允许参数，回路可能不再满足安全要求。
缺少特殊使用条件
证书可能包含特殊条件。这些条件可能与安装方向、静电风险、冲击防护、环境温度、电缆入口或维护限制有关。
标签耐久性不足
如果标志变得不可读，检查人员和维护人员可能无法确认设备适用性。耐久标志是质量合规的一部分。
Ex ib 质量由完整链条证明：认证设计、受控制造、正确标志、兼容回路参数、规范安装和文件化检查。
维护和定期验证
维护应保持认证安全状态。除非证书和制造商说明允许，技术人员不应修改电路、替换元件、更换电池、改变电缆入口或维修电路板。
定期检查应确认标签仍清晰可读、外壳状态可接受、电缆密封套完好、端子牢固、安全栅正确、线路隔离仍然有效，并且没有发生环境损伤。
当设备被迁移、重复使用或连接到不同系统时，应重新进行回路评估。如果关联设备或电缆参数发生变化，某设备在一个回路中适用，并不代表在另一个回路中也适用。
常见问题
Ex ib 设备可以用于 Zone 0 吗？
通常不可以。采用本质安全时，Zone 0 通常需要 Ex ia 等更高保护等级。始终应核查证书、标志和区域划分。
低电压是否自动意味着本质安全？
不是。本质安全取决于认证的能量限制、故障评估、温度控制、结构规则和系统兼容性，而不仅仅是标称电压低。
损坏的本安设备还能继续使用吗？
不能。可见损坏、标志不可读、外壳开裂、端子松动或疑似内部故障，都应在设备恢复使用前进行检查。
为什么电缆参数要纳入回路计算？
电缆会增加电容和电感，并可能储存能量。完整回路必须在所选现场设备和关联设备的认证限值内。
谁应验证 Ex ib 安装？
验证应由熟悉危险区域划分、本安回路、适用标准、证书条件和本地安装规则的合格人员进行。
