防爆电话铭牌用于识别设备及其标示的爆炸性环境保护。应先将其与现场危险区域分类进行核对,再验证完整型号、证书和安装说明。黄色外壳、IP 等级或仅有“IIC T6”字样,都不足以证明适用性。
拆解 Ex 标志的各个部分

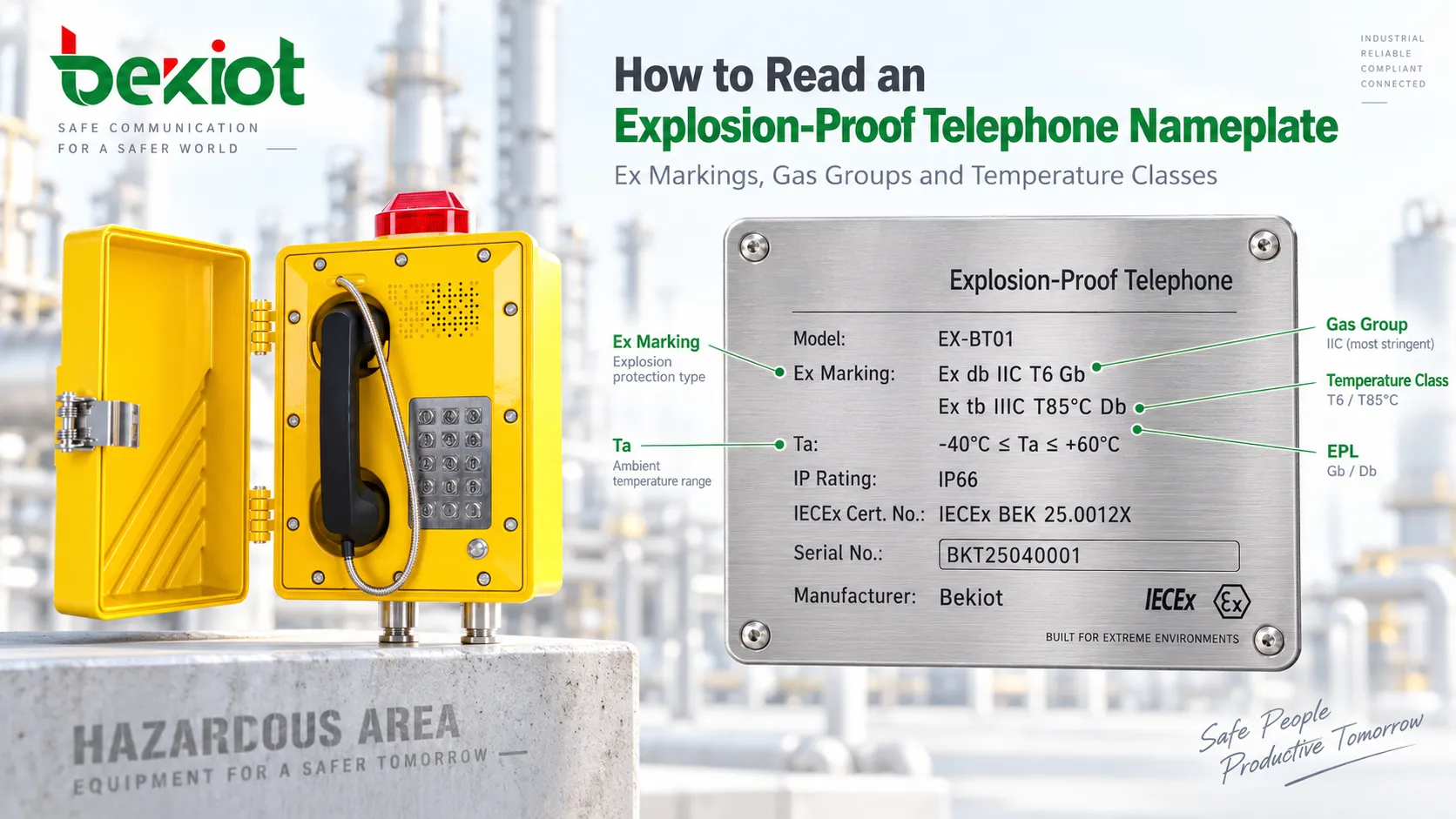

以下气体防爆标志仅为示例,并非对某款电话的认证声明:

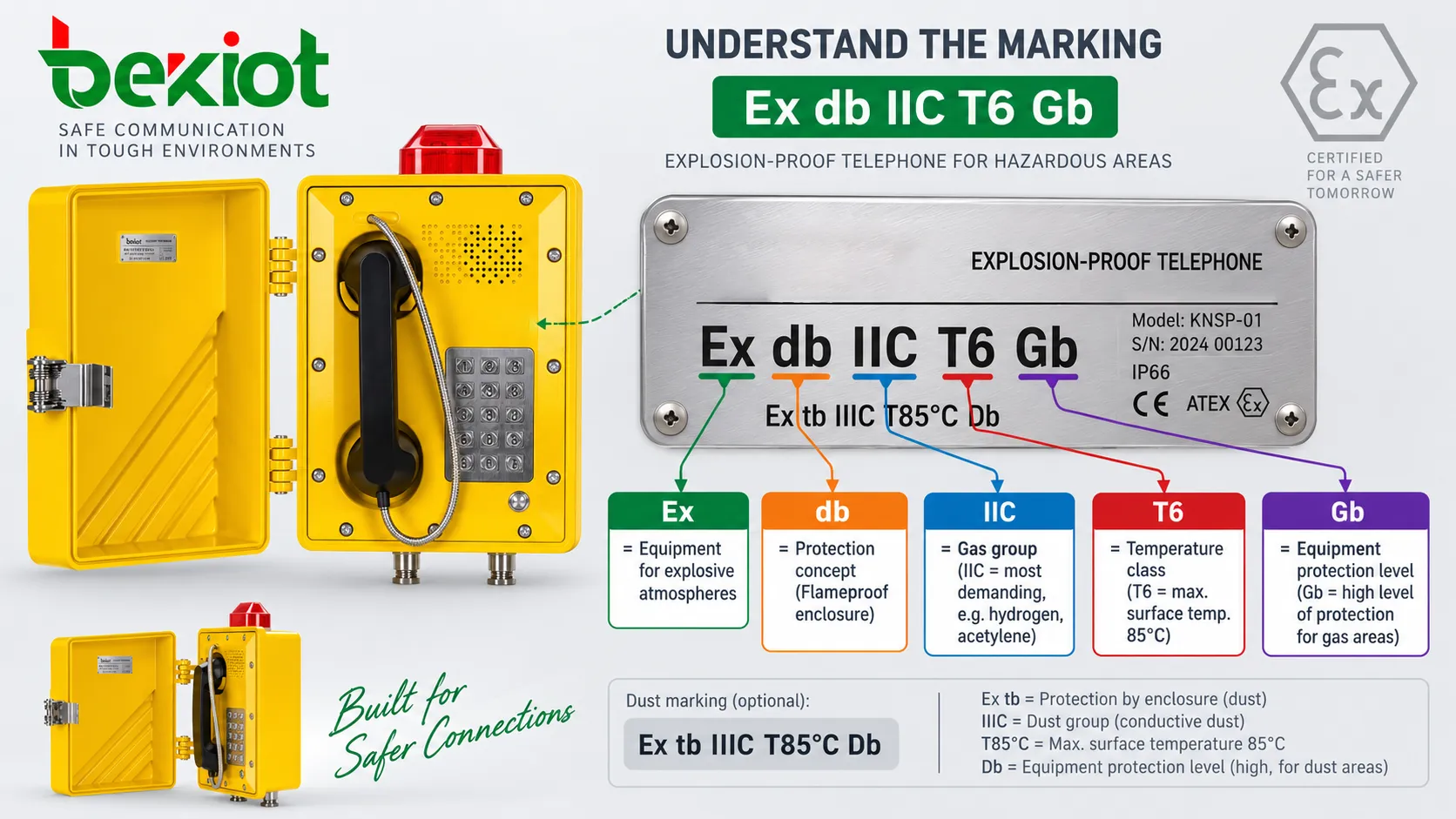

Ex db IIC T6 Gb
| 要素 | 含义 |
|---|---|
Ex
|
依据适用标准标示的防爆保护。 |
db
|
保护级别为 b 的隔爆外壳保护。 |
IIC
|
气体设备子组别。 |
T6
|
气体温度组别,在规定条件下将最高表面温度限制为 85°C。 |
Gb
|
气体环境的设备保护级别(EPL)。 |
单独获得认证的粉尘标志可能为 Ex tb IIIC T85°C Db:tb 表示外壳粉尘防护,IIIC 涵盖导电性粉尘,T85°C 表示最高表面温度,Db 为粉尘 EPL。气体和粉尘标志对应不同的评估。气体许可不能证明粉尘适用性,粉尘设备选择还须考虑粉尘云与粉尘层的点燃条件。
理解保护方式与整机范围
隔爆保护 d 或 db 采用能够承受内部爆炸、并阻止其点燃周围规定爆炸性环境的外壳及隔爆接合面。增安保护 e 或 eb 在其规定条件下,通过结构措施防止火花或过高温度引起点燃。本质安全保护 i(如 ia 或 ib 级)在规定的正常和故障条件下限制电能及热能,并不表示物理上不可能产生火花。
例如 Ex db eb IIC T6 Gb 这样的复合标志表示采用了多种保护方式。这不是字母越多、电话就越好的等级排名。应核实每种方式如何适用于认证整机、接线端子和外部电路。
未经允许的程序,不得在外壳钻孔、替换紧固件、改变隔爆接合面或更改进线装置。部件或空外壳的证书本身不能证明组装后的电话已获整机认证。外壳、内部构件、附件及安装均须符合批准范围。
独立核对气体组别与温度要求

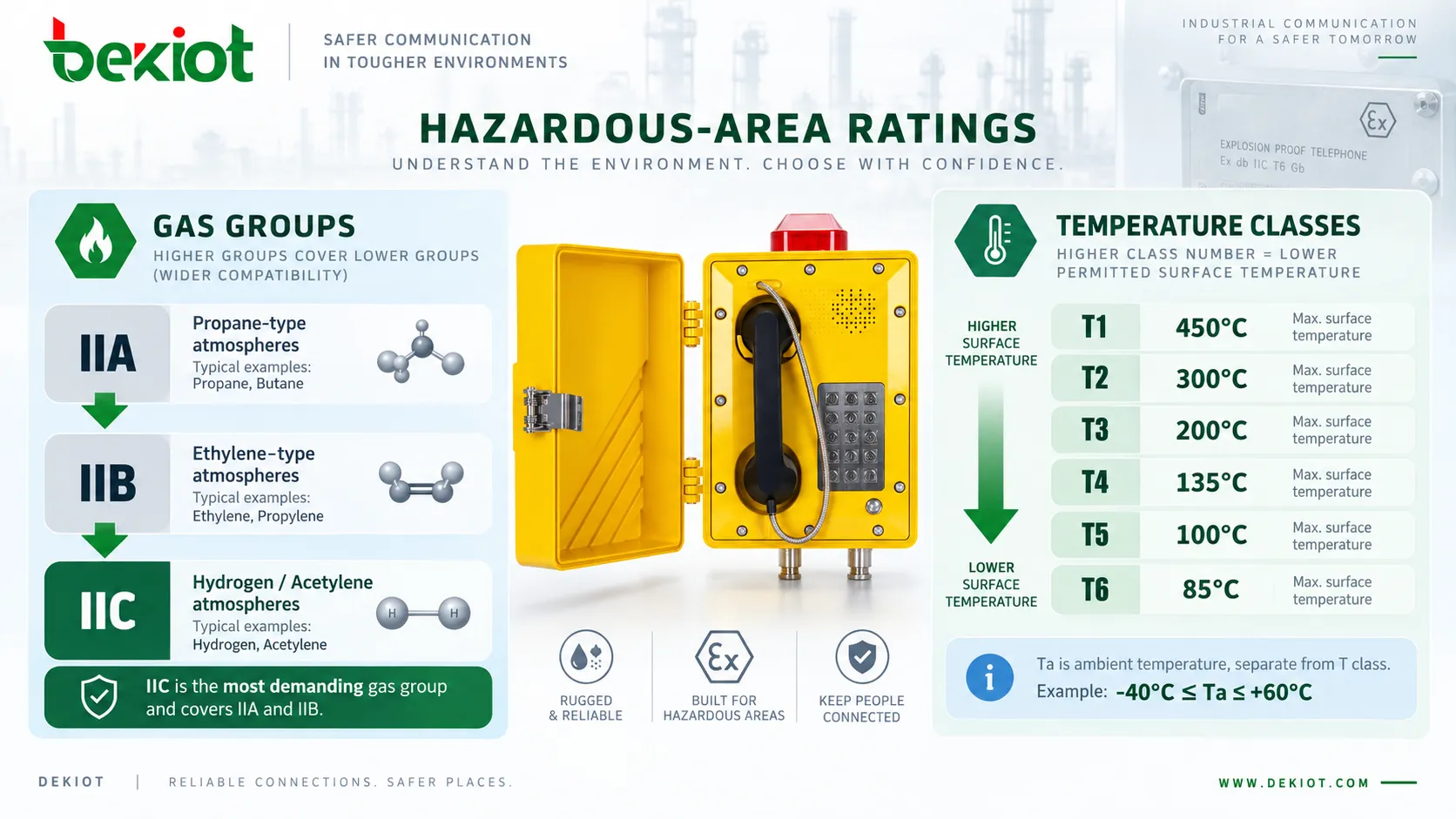

地面工业气体环境的 II 类进一步分为 IIA、IIB 和 IIC,常见代表性例子依次为丙烷、乙烯,以及氢气或乙炔。这些仅是组别示例,不是完整的物质选型依据。矿用 I 类与粉尘 III 类需要另行核查。
| 现场气体子组别 | 可满足该要求的设备子组别 |
|---|---|
| IIA | IIA、IIB 或 IIC |
| IIB | IIB 或 IIC |
| IIC | IIC |
本表仅涉及气体组别要求,并须遵守具体限制。IIC 设备通常可满足 IIB 和 IIA 的组别要求,但单独的 IIB 标志不能满足 IIC 要求。仍须继续检查温度、EPL、环境限值及完整证书。
区分 T1–T6 与环境温度
气体温度组别规定设备在认证条件下的最高表面温度,并非允许的环境温度。
| 温度组别 | 最高表面温度 |
|---|---|
| T1 | 450°C |
| T2 | 300°C |
| T3 | 200°C |
| T4 | 135°C |
| T5 | 100°C |
| T6 | 85°C |
T6 允许的表面温度低于 T4;满足全部适用条件时,可以符合 T4 温度组别要求。但这不表示电话可以在 85°C 环境中运行。必须另行核实认证的 Ta 范围。
例如,-40°C ≤ Ta ≤ +60°C 不覆盖温度达到 65°C 的现场。多个温度额定值可能分别取决于环境温度、电气负载或配置;应使用证书中对应的组合,而不是从每行挑选最吸引人的数值。
核查 EPL、外壳防护与证书条件
按通常的 IEC 选型对应关系,0 区要求 Ga;1 区允许 Gb 或 Ga;2 区允许 Gc、Gb 或 Ga。粉尘场合中,20 区要求 Da;21 区允许 Db 或 Da;22 区允许 Dc、Db 或 Da。应将现场指定 EPL 和当地适用规则,与完整保护方式及证书一并核对。
IP66 描述防尘和防水侵入保护。它不是 Ex 许可,不代表可无限制冲洗,也不能替代腐蚀评估。应在不损害 Ex 设计的前提下核实所需环境防护。
将实物型号与变型、制造商、电气额定值、环境范围和证书编号,与实际证书及其当前状态逐一核对。后缀 X 表示必须遵守的特殊使用条件。后缀 U 标识需要进一步评估后才能集成的 Ex 部件,并不是完整电话可独立使用的许可。
IECEx 和 ATEX 是不同的合格评定框架。IECEx 认证不会自动满足欧盟市场要求或所有国家的许可制度。对于 ATEX 产品,应核查适用的欧盟声明、设备组别与类别、气体或粉尘标识,以及交付整机的合格文件。

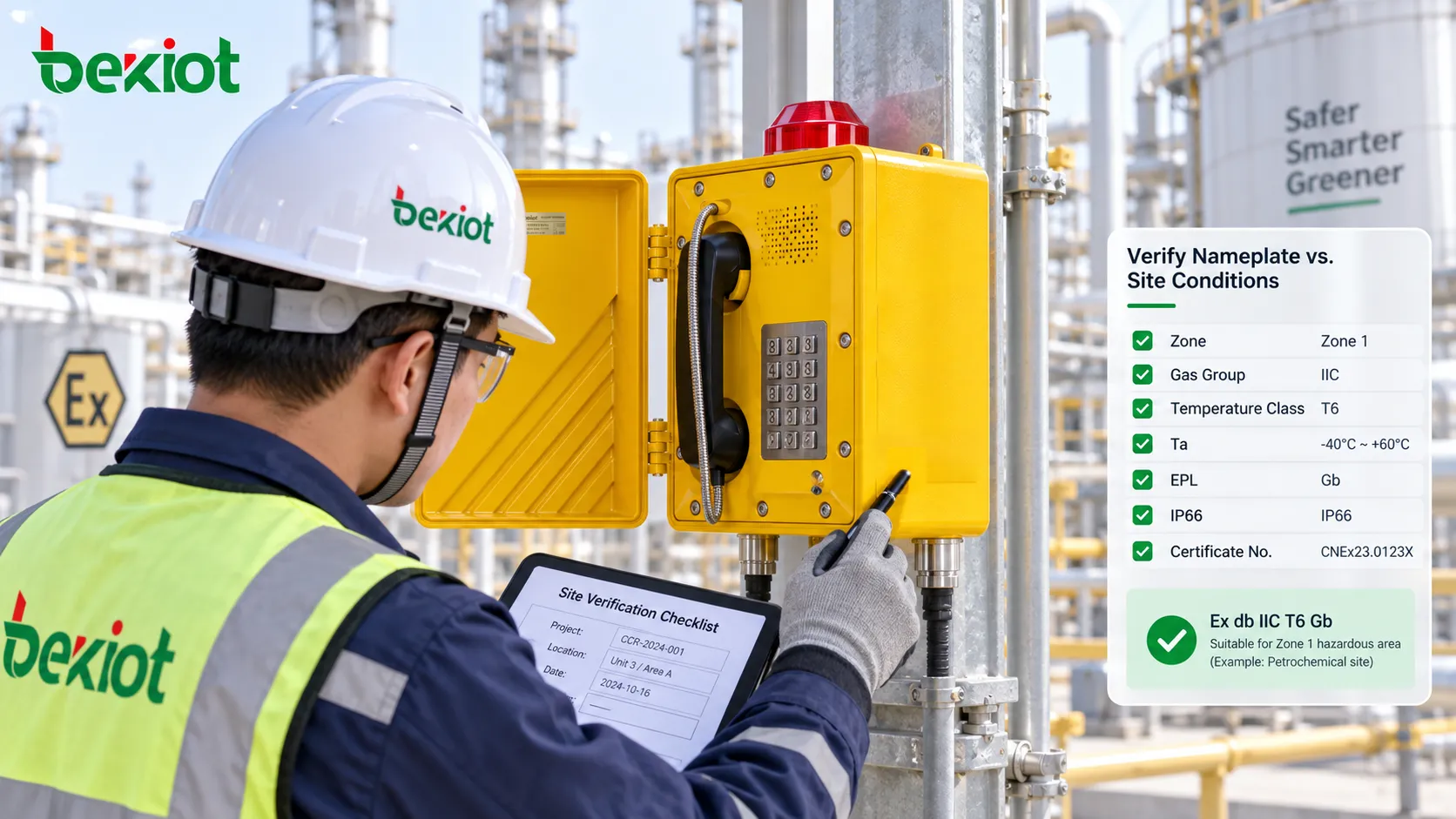

从现场要求反向核查设备
假设现场要求为 1 区、气体子组别 IIB、温度组别 T4,环境运行范围为 -20°C 至 +55°C。Ex db IIC T6 Gb 标志可能满足气体组别、温度组别及通常的 EPL 要求,但仅凭该标志无法判断认证环境范围是否覆盖该现场。
-
确认气体或粉尘分类、物质组别、要求的温度限值与指定 EPL。
-
核对完整设备标志、可接受的合格评定路径,以及准确的认证型号或变型。
-
根据拟定安装方案,核查环境限值、供电、进线装置、附件及所有 X 条件。
-
到货时,将实物铭牌与获批报审文件和证书核对;安装前解决标识缺失、损坏或不一致问题。
-
由具备能力的人员核查安装及初始检查记录,并保留文件用于维护。
应将上述审查与 SIP、模拟或调度功能选型分别处理。这些通信功能不能证明危险区域适用性;更全面的规格选择可参阅电话选型指南。
常见问题
IIC T6 是否意味着电话适用于所有 1 区现场?
不是。它仅涉及气体组别和温度组别。EPL、保护方式、环境范围、证书范围、安装条件及当地接受要求也必须匹配。
IP66 能否替代 Ex 标志?
不能。防侵入保护与防爆保护描述的是不同属性。耐候电话可能完全没有危险区域使用许可。
同时出现 IIC 与 IIIC 时应看哪一行?
气体分类应核对气体标志行,粉尘分类应核对粉尘标志行。IIC 和 IIIC 不是同一尺度上的等级。如果两类危险均相关,应同时评估。
示例铭牌是否足以获得采购批准?
不足以。应取得实际型号的标志、完整证书、条件及说明,并确认适用于交付整机。示意图不能验证产品认证。
官方参考资料
IECEx 设备选型指南涵盖组别、温度组别及安装选型。IECEx 安装研讨会资料解释 EPL 对应关系、X 条件和部件范围。欧盟委员会 ATEX 概述解释欧盟设备框架。
