在服务器机房、数据中心、电信机柜和边缘设备间，工程师经常会将设备描述为 1U、2U、4U 或 6U。这里的 “U” 不是性能指标，而是一种物理高度单位，用于规划服务器、交换机、网关、存储设备或其他机架式设备在标准机柜中占用的垂直空间。
理解这个单位对项目设计很重要。它能帮助团队估算机柜容量，为未来设备预留空间，整理线缆，改善气流，并在交付安装时避免安装冲突。
机架设备背后的基本测量单位
“U” 代表 “Rack Unit”，是机架式设备使用的标准高度单位。1 个机架单元等于 1.75 英寸，约为 4.45 厘米或 44.45 毫米。当设备被描述为 1U 时，表示它占用 1 个机架单元的垂直高度。2U 设备占用 2 个机架单元，6U 设备占用 6 个机架单元。

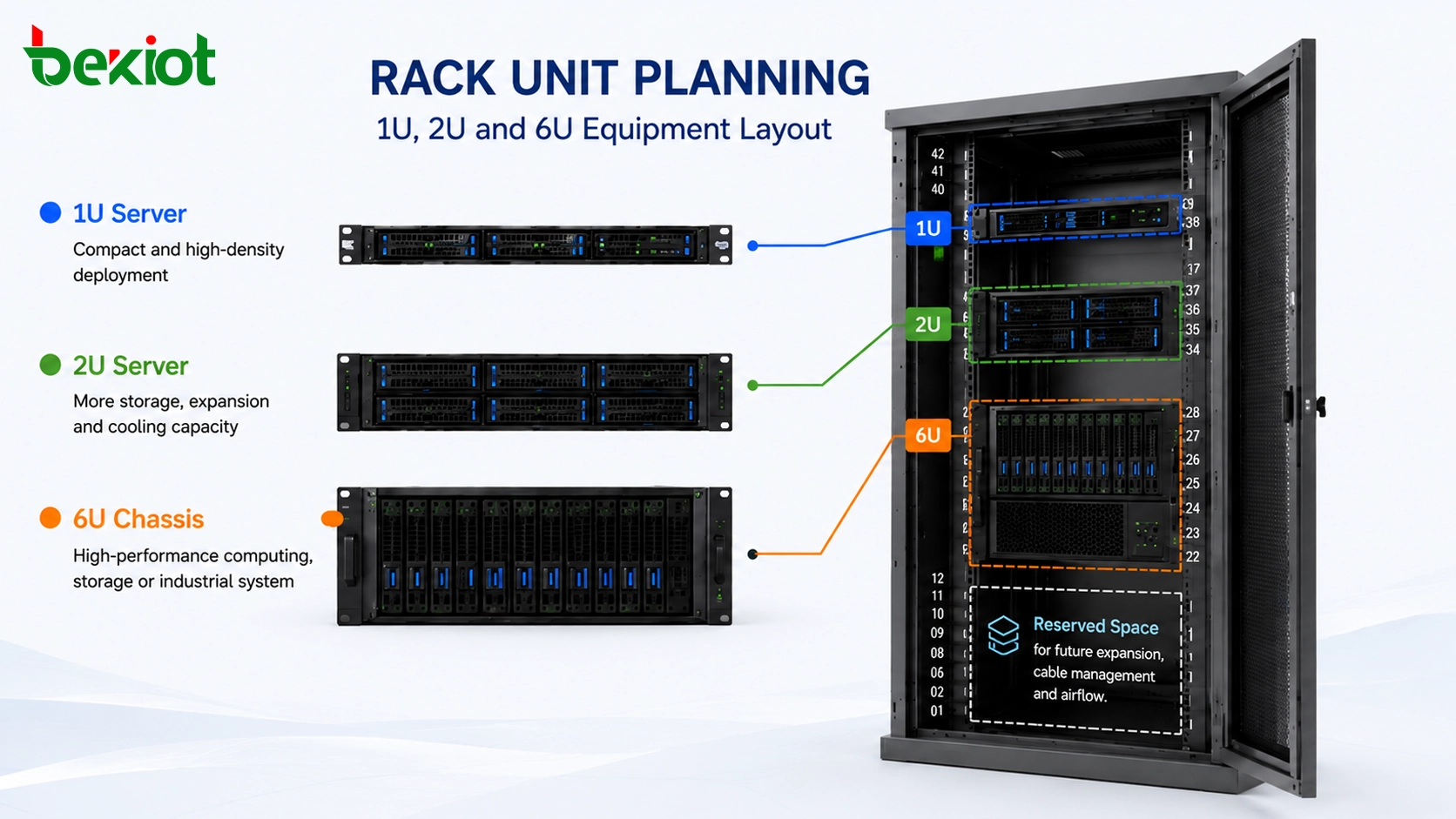

这个标准让设备规划更容易。工程师不需要手动测量每一台服务器机箱，而是可以通过 U 值快速理解机柜空间消耗。1U 服务器通常较为紧凑，适合高密度部署。2U 服务器可为硬盘、扩展卡、散热或更高性能硬件提供更多内部空间。4U 或 6U 等较大机箱可用于存储、GPU 运算、工业控制、媒体处理或特殊用途系统。
机柜标记如何协助安装团队

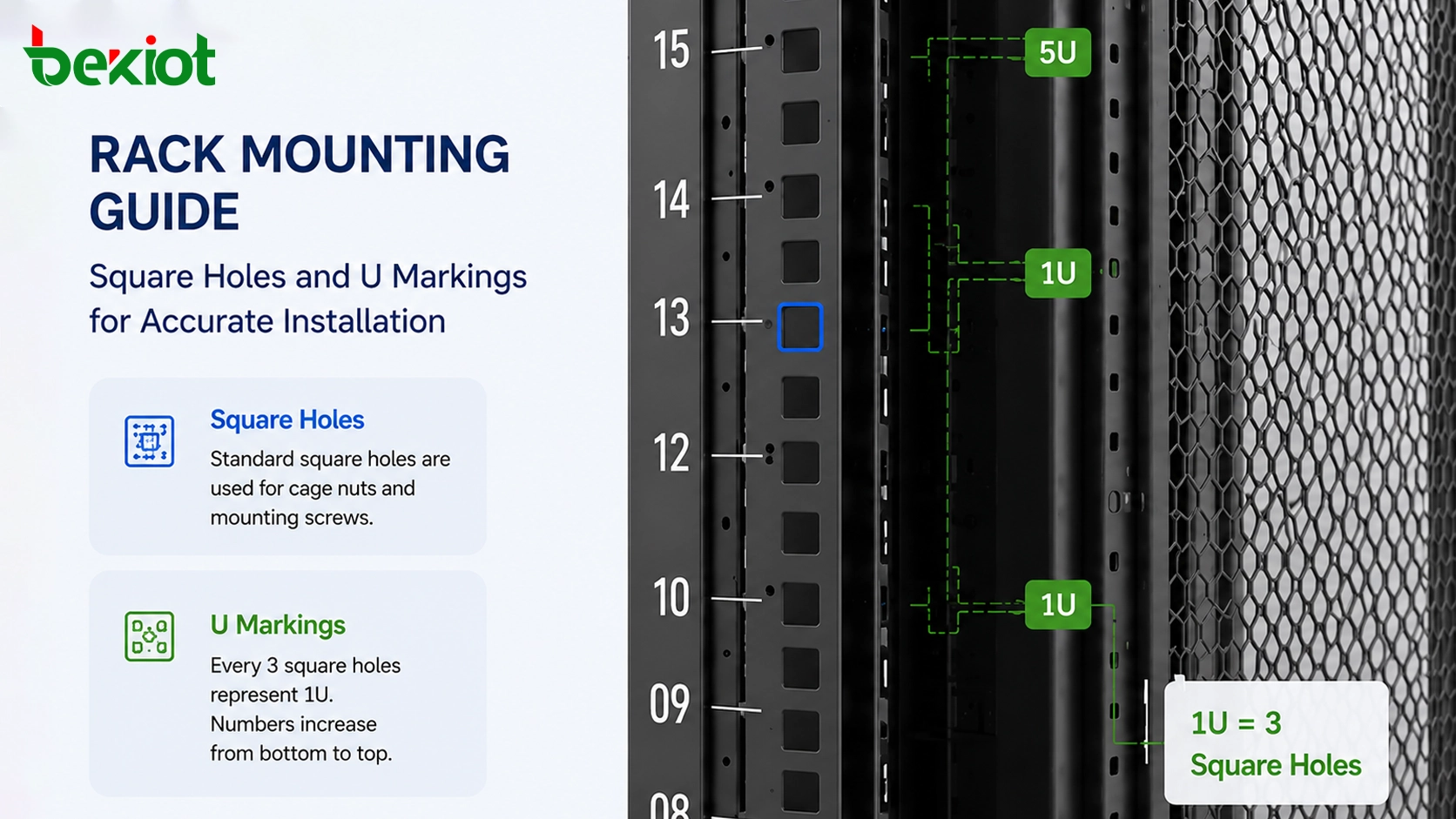

标准服务器机柜通常包含带有重复方孔的垂直安装导轨。这些方孔不是随机排列的。它们对应机架单元间距，旁边的数字标记可以帮助安装人员找到每台设备的正确位置。
在许多机柜中，每三个方孔代表一个机架单元。编号通常从机柜底部开始，向上递增。这让工程师和安装人员可以准确依照机架布局图施工。例如，如果设计要求 2U 服务器安装在 U10 到 U11，安装团队就能不靠猜测地找到正确的安装孔位。
实际项目中常见的机柜高度
最常见的全高服务器机柜是 42U。这表示该机柜理论上可容纳总垂直高度为 42 个机架单元的设备。如果每台设备都刚好是 1U，且没有预留任何空间，42U 机柜可以容纳 42 台 1U 设备。
但在实际项目中，团队通常会为配线架、理线器、电源分配单元、盲板、气流通道、维护通道和未来扩展预留额外空间。因此，理论最大容量并不一定是建议的部署密度。
| 机柜高度 | 典型用途 | 规划说明 |
|---|---|---|
| 24U | 小型服务器机房、边缘站点、分支办公室、靠墙设备区 | 适合空间和设备数量有限的小型部署。 |
| 42U | 标准数据中心、电信机房、企业设备间 | 一般服务器和网络部署中最常用的机柜高度。 |
| 45U / 48U | 大容量数据机房、高密度机柜、需要更多走线空间的项目 | 为设备、线缆管理、气流和扩展提供更多垂直空间。 |
为什么采购前需要做 U 规划
在选择服务器、交换机、通信网关、存储设备、安全设备或工业网络设备时，了解 U 高度有助于判断设备是否能安装到规划的机架中。它也可以避免一个常见项目错误：先购买设备，后来才发现机柜空间不够。
在设计良好的项目中，设备清单应包括设备名称、数量、U 高度、安装位置、供电需求、网络连接、发热量和维护空间。这些信息可以帮助项目团队计算 24U、42U、45U 或 48U 机柜哪一种更合适。
空间计算只是第一步
机架单元计算能告诉团队设备占用了多少垂直空间，但它无法解决所有设计问题。机柜还需要足够的深度、承重能力、供电容量、散热能力和线缆路由空间。
例如，1U 设备可能在高度上可以放入机柜，但如果它对机柜来说太深、对安装导轨来说太重，或需要未预留的后部走线空间，仍然可能不适合。
应纳入未来扩展
许多项目在第一阶段后会继续成长。后续可能会增加更多服务器、交换机、网关、配线架、录音设备、安全设备或边缘运算单元。如果一开始就把机柜填满，后续升级可能需要第二个机柜、额外线缆、新的电源分配和更多安装工作。
实用的设计通常会为未来扩展和维护弹性预留未使用的机架单元。这能让后续升级更简单，并降低重新调整整个机柜布局的风险。
服务器机房与通信机柜规划
机架单元规划并不只适用于 IT 服务器。它也适用于电信系统、IP PBX 平台、媒体服务器、调度平台、录音服务器、视频网关、RoIP 网关、网络交换机、路由器、防火墙和电源设备。任何机架式设备在安装前都应根据 U 高度进行评估。

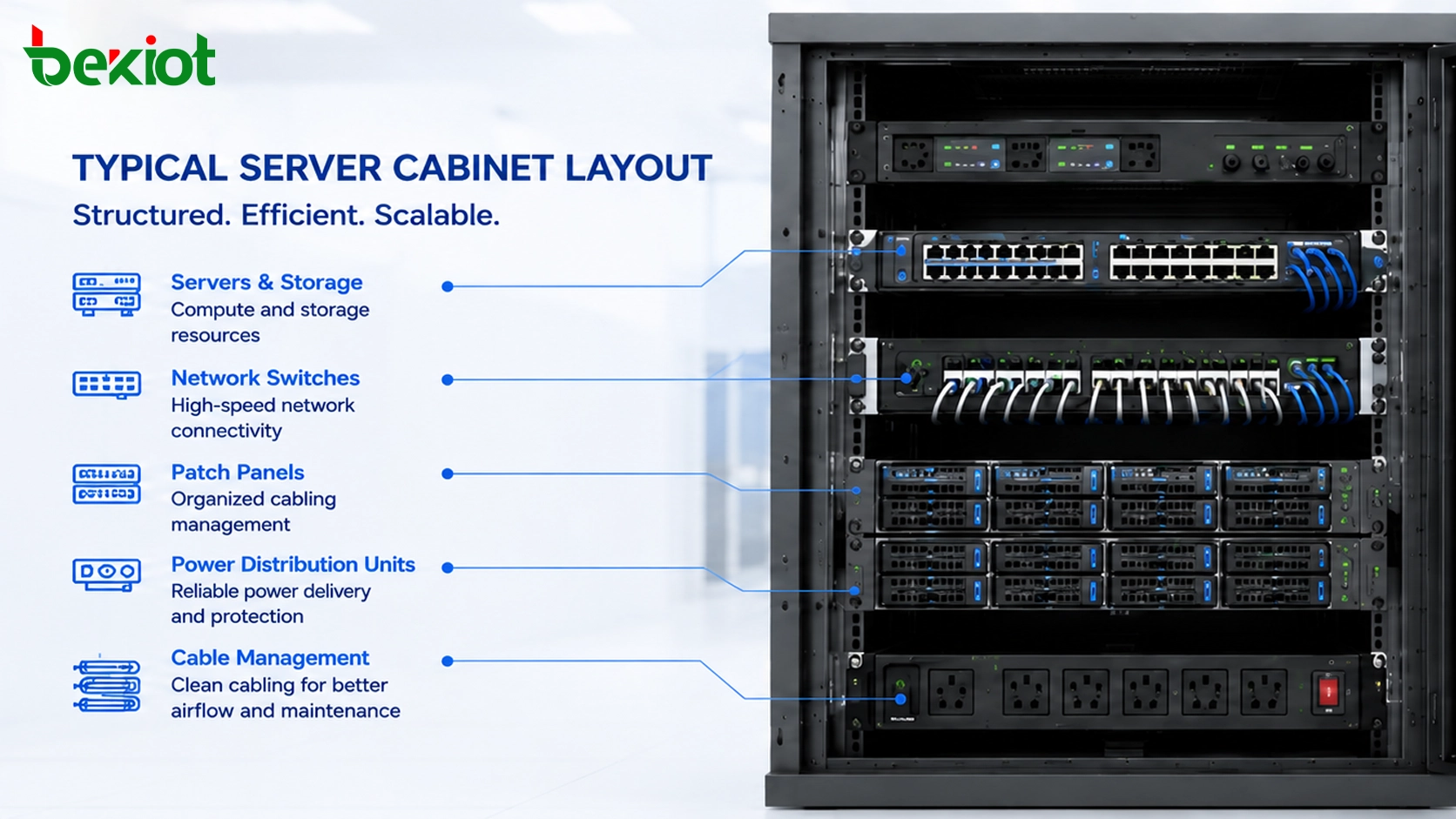

在通信系统项目中，机柜可能同时包含 IT 设备和通信硬件。例如，一个机柜可能包含服务器、SIP 平台、交换机、网关、存储、配线架和电源设备。清晰的机架布局可帮助安装人员减少接线错误，也让维护团队更容易理解系统结构。
建议的设计流程
可靠的机柜规划应从设备清单开始。每台设备都应检查 U 高度、深度、重量、电源输入、散热方向、端口位置和维护可达性。之后，工程师可以建立机架立面图，定义每台设备的安装位置。
重型设备通常放在机柜较低位置，以提高稳定性。配线架和理线器应放在其服务设备附近。需要频繁操作或查看状态的设备，应尽可能放在便于观看的高度。
交付前检查安装细节
在项目进入安装阶段前，团队应确认机柜尺寸、导轨类型、安装附件、电源分配、接地、线缆进入方向、通风，以及机柜周围可用的维护空间。这些细节经常会影响机架设计是否能在现场顺利落地。
对于多机柜项目，一致的编号和标签非常重要。机柜 ID、U 位置、设备名称、端口对应、线缆标签和电源回路标签都应与最终文档一致。
正确使用盲板和理线器
盲板不只是为了外观。它们有助于引导气流，并减少前进后出散热设计中的热空气回流。理线器可保持网络和电源线缆整齐，降低弯折应力，并让未来维护更容易。
即使 U 计算看起来正确，不良的线缆管理仍可能让机柜难以维护。因此，机架空间不应只围绕设备规划，线缆路径、气流和维护可达性也应一起规划。
对项目业主与集成商的价值
正确的 U 规划能降低项目风险。它帮助业主在采购设备前估算机柜数量、机房空间、电源分配和未来扩展容量。它也帮助系统集成商准备更清晰的图纸，减少安装错误，交付更专业的机柜布局。
在数据中心、电信、工业通信、安防和智能建筑项目中，机架单元系统提供了设计者、设备供应商、安装人员和维护团队之间的共同语言。当所有人都理解 1U、2U、6U 和 42U 的含义时，规划会更准确，沟通也会更简单。
最好的机柜设计不是把每一个机架单元都填满，而是在设备密度、散热、线缆、供电、维护和长期扩展性之间取得平衡。
FAQ
1U 因为节省机柜空间，所以一定更好吗？
不一定。1U 设备节省垂直空间，但 2U 或更大的机箱可能提供更好的散热、更多硬盘位、更多扩展槽或更方便的维护。正确选择取决于性能、密度和服务需求。
不同品牌的机架设备能放在同一个机柜中吗？
通常可以，只要它们遵循标准机架尺寸，且机柜深度、导轨类型、承重能力和安装附件兼容即可。不过，采购前仍应检查设备深度和后部走线空间。
网络交换机应安装在机柜顶部还是中部？
这取决于线缆设计。数据中心常见 top-of-rack 交换方式，而小型设备间可能更适合中部或上部位置。最佳位置应减少线缆长度，并保持维护便利。
应预留多少未使用的机架空间？
每个项目没有固定规则，但为理线器、盲板、未来设备和气流预留空间，通常比在第一阶段就完全填满机柜更合适。
U 高度是否包含设备脚垫或桌面支架？
机架单元高度通常指机架式安装尺寸。桌面脚垫、壁挂支架或非机架附件可能不遵循相同测量方式，因此应分别检查机架安装套件和安装图纸。
