当音频需要从一个设备进入另一个设备时

Audio Output 通常标注为 Line-Out，是一种把线路电平信号从一个设备发送到另一个设备的音频连接。它常见于电脑、音频接口、调音台、媒体播放器、电话、PBX 音频端口、广播设备、公共广播设备、录音机、放大器、会议系统以及工业音频终端。

Line-Out 的主要用途是传输信号。它不像扬声器输出那样直接驱动无源扬声器，而是提供较为干净的音频信号，由放大器、有源扬声器、调音台、录音机、处理器或其他音频输入设备接收。

Line-Out 是音频源与音频系统之间的桥梁。它负责传递声音信号，而接收端设备负责放大、录制、处理或分配这些信号。

Audio Output Line-Out 的基本含义

Line-Out 是一种设计用于输出线路电平音频的接口。线路电平强于麦克风电平，但弱于扬声器功率信号，因此适合在音频设备之间互连，既不需要过度放大，也不容易让输入端过载。

例如，电脑的 Line-Out 可以把音乐发送到有源扬声器；调音台的 Line-Out 可以把节目声音发送到录音机；媒体播放器的 Line-Out 可以接入放大器；公共广播控制器的 Line-Out 可以把音频送入功率放大器或分区处理器。

线路电平信号

线路电平信号是一种用于音频设备互连的信号。它并不是为了直接驱动无源扬声器而设计的。信号中包含音频信息，但如果最终要通过无源扬声器播放，仍然需要功率放大器。

这个区别非常重要。如果把 Line-Out 端口直接接到无源扬声器，声音可能非常小，甚至无法正常工作。如果把扬声器输出接到线路输入，输入端可能会过载或损坏。

输出端口，不是输入端口

Line-Out 是把音频从设备中送出，Line-In 则是把音频接收到设备中。这两个端口外观看起来可能很相似，尤其是都使用 3.5mm、RCA 或端子接口时，但它们的信号方向完全不同。

误用端口是常见安装错误。通常应从源设备的 Line-Out 连接到下一级设备的 Line-In、AUX-In、调音台输入、放大器输入、录音机输入或有源扬声器输入。

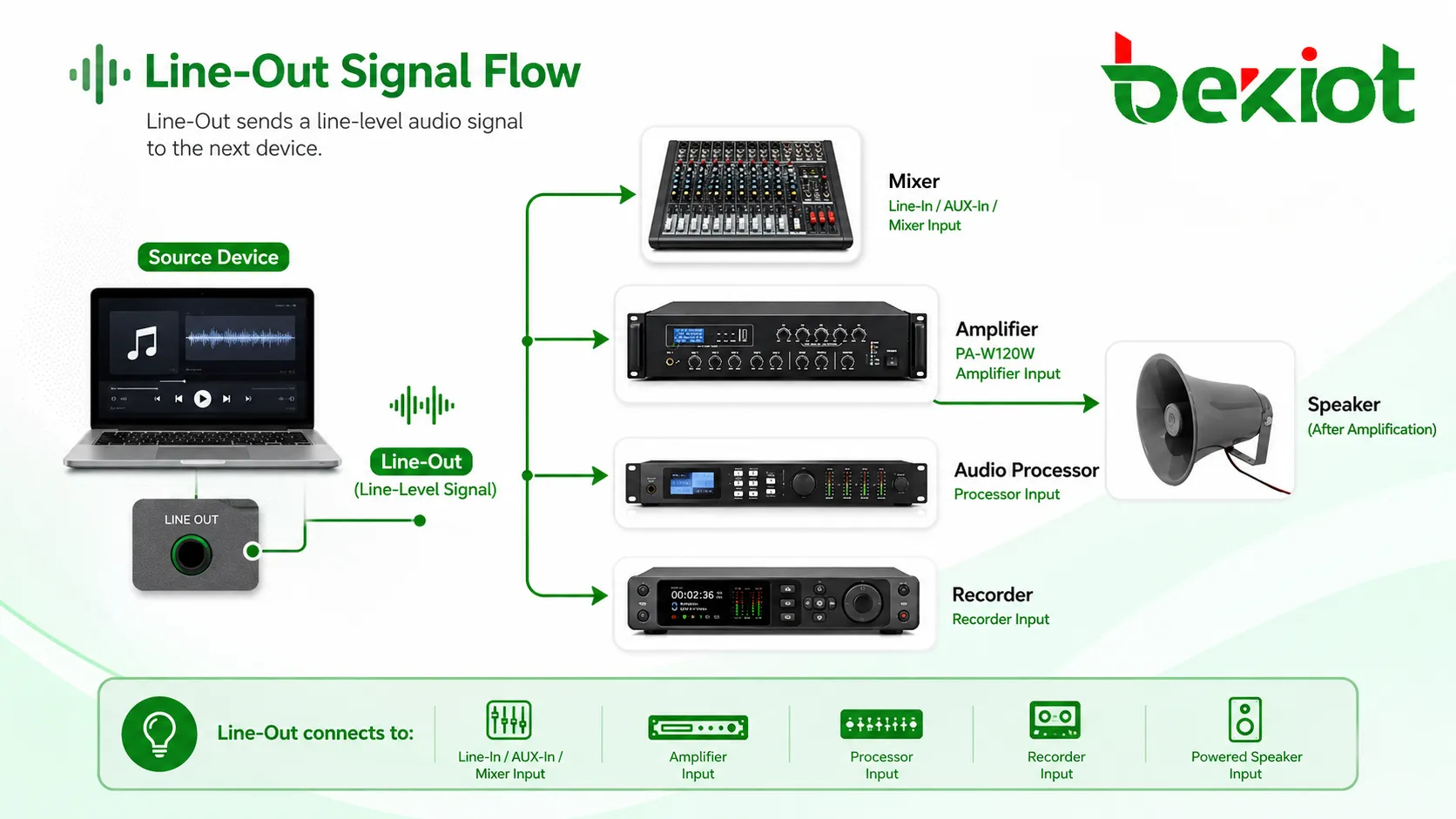

Line-Out 如何工作

Line-Out 的工作方式是把设备内部的音频信号取出，并通过输出电路以标准可用电平发送出去。接收设备通过线路输入接收该信号，随后对其进行处理、放大或继续传递到下一环节。

完整音频链路可能包括音源、输出级、电缆、输入级、处理器、放大器和扬声器。Line-Out 只是其中一部分，但它会明显影响信号清晰度、噪声水平、兼容性和系统可靠性。

源信号生成

源设备首先生成或播放音频。音频可能来自数字文件、麦克风混音、无线电源、通信系统、媒体播放器、报警消息、流媒体平台或内部提示音发生器。

如果音频是数字形式，设备会先通过数模转换器把它转换为模拟信号，再发送到 Line-Out 端口。如果音频本身已经是模拟信号，则可能先经过缓冲器或输出级后再离开设备。

输出电路

输出电路负责把信号整理成适合传输的状态。它会影响输出电平、阻抗、噪声表现、接地方式，有些设计还会加入短路保护或错误连接保护。

设计良好的 Line-Out 电路应能提供稳定信号，避免过多失真、噪声或频率损失。较差的输出设计可能造成声音偏弱、嗡声、嘶声、失真或与后级设备兼容性差。

接收设备

接收设备期望接收线路电平信号。它可能是放大器、有源扬声器、调音台、录音机、音频处理器、寻呼系统、会议处理器或广播输入设备。

如果接收输入过于敏感，Line-Out 信号可能导致削波；如果灵敏度不足，信号可能过小。合理的增益结构可以让输出电平与输入电平正确匹配。

最终放大

当音频需要通过扬声器被听到时，线路电平信号通常会进入放大级。放大器会把信号功率提升到足以驱动扬声器的程度。

有源扬声器内置放大器，因此可以直接接收 Line-Out。无源扬声器则需要在 Line-Out 源设备和扬声器之间加入独立功率放大器。

Line-Out 与其他音频端口的区别

Line-Out 常被误认为耳机输出、扬声器输出、麦克风输入或辅助输入。它们都可能传递音频，但信号角色、电平和使用方式并不相同。

端口类型	信号角色	典型用途
Line-Out	发送线路电平音频信号	连接源设备与放大器、调音台、有源扬声器或录音机
Line-In	接收线路电平音频信号	接收播放器、调音台、处理器和其他源设备的音频
Headphone Out	驱动耳机或耳塞	个人收听、监听、移动设备、笔记本电脑
Speaker Out	发送已放大的功率信号	把功放连接到无源扬声器
Mic Input	接收低电平麦克风信号	麦克风、耳麦、语音采集、录音输入
AUX Output	通常发送线路电平辅助音频	辅助馈送、外部录音机、分区输出、监听

Line-Out 与耳机输出

耳机输出是为驱动耳机而设计的，通常带有音量控制，并能向低阻抗负载提供更大的电流。Line-Out 则用于以更稳定的线路电平馈送另一个音频设备。

在一些小型设备上，耳机输出也可以临时作为音频输出使用。但在专业系统中并不理想，因为音量设置、阻抗、噪声和失真都可能影响信号质量。

Line-Out 与扬声器输出

扬声器输出是来自功率放大器的高功率输出，用于驱动无源扬声器。Line-Out 则是低功率信号输出，主要用于信号传输。

把扬声器输出接到线路输入可能会让设备过载或损坏。把 Line-Out 直接接到无源扬声器，通常只能得到很小甚至无效的声音。

Line-Out 与麦克风输入

麦克风输入需要非常低电平的麦克风信号，而 Line-Out 信号强得多。如果没有适当衰减就把 Line-Out 直接接到麦克风输入，声音可能严重失真。

有些系统提供可切换的麦克风/线路输入。在这种情况下，连接前应先把输入模式设置正确。

主要技术特性

Line-Out 的质量取决于电平、阻抗、噪声性能、连接器类型、平衡方式、接地和线缆设计。这些技术细节会影响连接是否安静、清晰、稳定和兼容。

输出电平

输出电平表示信号强度。消费类音频通常使用较低的标称电平，而专业音频系统可能使用更高的线路电平标准。

当输出电平对接收输入过高时，可能出现失真或削波；当电平过低时，接收系统可能需要过多增益，从而增加噪声。

输出阻抗

输出阻抗会影响 Line-Out 端口与接收设备输入阻抗之间的配合。一般来说，接收端输入阻抗应远高于输出阻抗。

这样有助于高效传输电压并减少音色变化。阻抗匹配不当可能降低电平、影响频率响应，或让连接更容易受到线缆问题影响。

平衡与非平衡输出

Line-Out 可以是平衡输出，也可以是非平衡输出。非平衡输出常使用 RCA、3.5mm 或 TS 接头；平衡输出常使用 XLR、TRS 或端子连接。

平衡连接更适合长距离线缆和电气噪声较大的环境，因为它能抑制共模噪声。非平衡连接更简单，常用于消费音频、短距离布线和桌面系统。

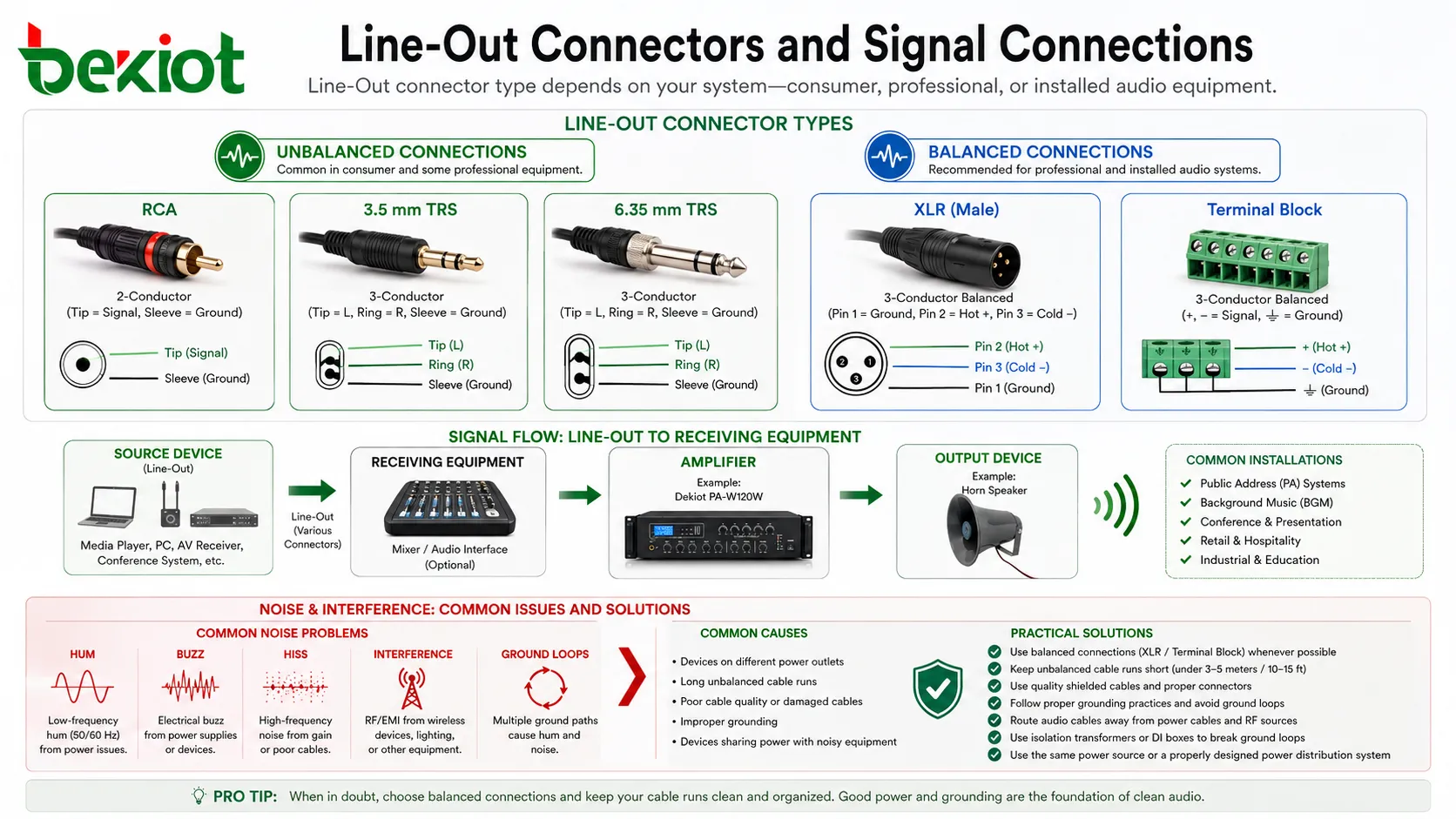

连接器类型

Line-Out 可能表现为 RCA、3.5mm 立体声插孔、6.35mm TRS、XLR、接线端子、Phoenix 端子、USB 音频接口输出或专用设备接口。

连接器类型应与接收设备和安装环境匹配。对于固定安装，牢固的端子或平衡连接通常比容易松动的消费类插头更可靠。

噪声与接地

Line-Out 连接可能受到嗡声、蜂鸣、嘶声、干扰和地环路影响。当设备由不同插座供电，或使用很长的非平衡线缆时，这些问题很常见。

良好的接地、平衡线路、正确走线、隔离变压器以及合理的配电方式，都可以减少噪声问题。

Line-Out 在音频系统中的价值

Line-Out 提供了一种实用且标准化的方式，让音频可以在设备之间移动。它提升了系统灵活性、扩展性、信号路由能力和集成能力。

干净的信号传输

正确的 Line-Out 连接可以在源端不做不必要功率放大的情况下传输音频。这有助于在信号到达放大器或处理器之前保持声音质量。

当输出和输入匹配正确时，系统可以获得更好的清晰度、更低的噪声和更稳定的音频表现。

灵活的系统扩展

Line-Out 让一个设备连接另一个设备变得简单。源设备可以馈送放大器，调音台可以馈送录音机，寻呼控制器可以馈送功率放大器，音频处理器可以馈送有源扬声器。

这种灵活性既适合小型系统，也适合大型安装项目。音频可以根据项目需要进行路由、录制、处理、分配和扩展。

更好地控制增益结构

Line-Out 有助于建立更合理的增益结构。链路中的每台设备都可以在合适的信号电平下工作，从而减少失真或噪声风险。

在录音、广播、公共广播、会议和专业音频系统中，良好的增益结构对音频清晰度非常重要。

兼容多种设备

Line-Out 被大量音频设备支持，因此是调音台、放大器、有源扬声器、录音机、电脑、媒体播放器、会议处理器和声卡的实用连接方式。

由于应用广泛，技术人员通常可以用标准线缆、转接头和音频接口完成集成。不过，连接器和电平兼容性仍然需要确认。

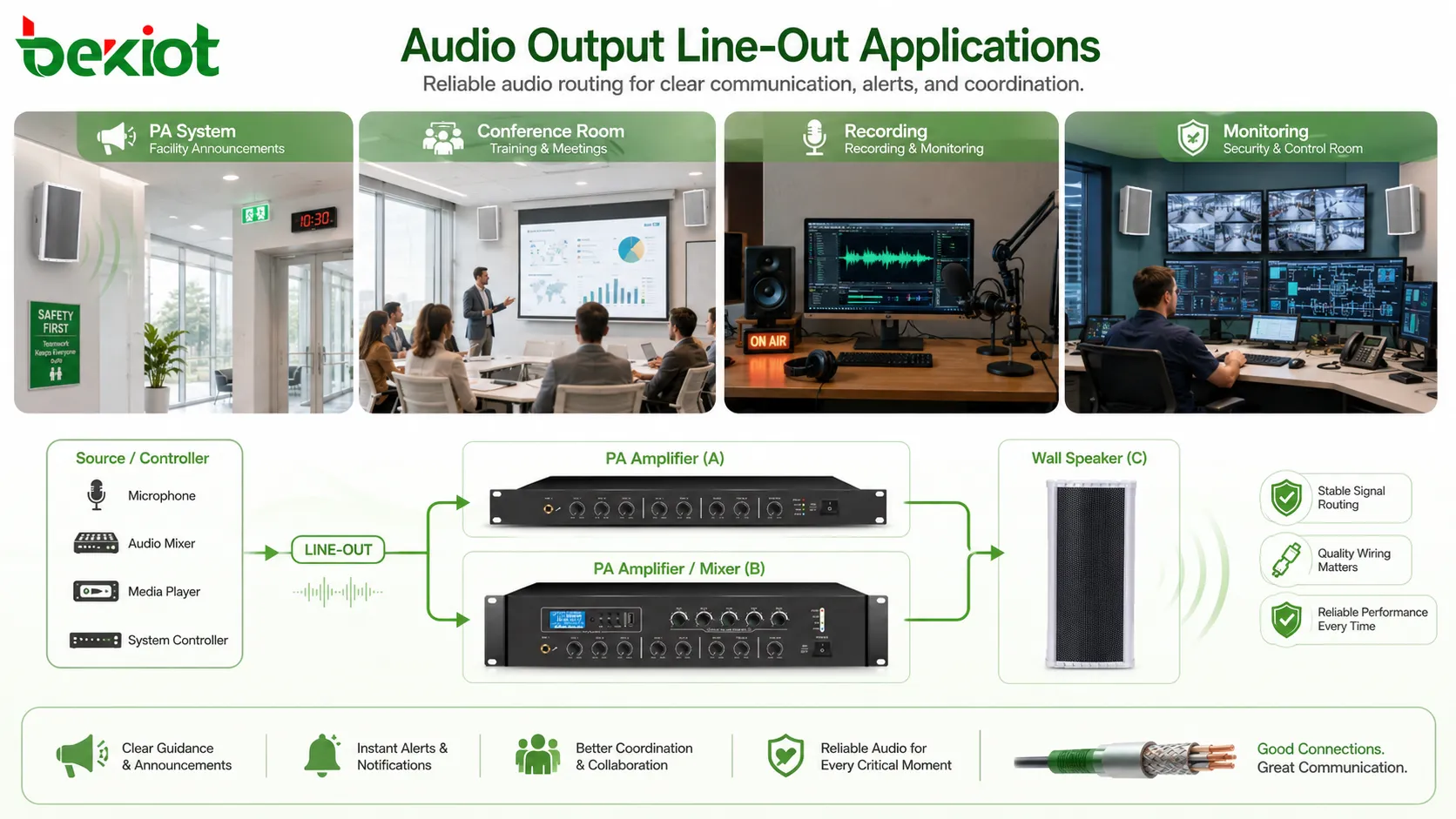

常见应用

Line-Out 出现在许多音频系统中，因为它能以简单方式把声音从一个设备发送到另一个设备。根据系统用于播放、录音、会议、广播还是公共广播，它的角色会有所不同。

家庭和桌面音频

电脑、音乐播放器、电视和桌面音频设备可通过 Line-Out 把声音发送到有源扬声器、放大器或外部音频系统。

在这些场景中，Line-Out 有助于把音源与播放系统分开。源设备提供音频，而扬声器或放大器负责音量和功率输出。

专业音频和混音

调音台和音频接口使用 Line-Out 把主混音、监听馈送、辅助发送和录音馈送发送到其他设备。这类输出在录音棚、现场扩声、广播室和活动系统中非常重要。

在专业环境中，平衡 Line-Out 连接通常更受欢迎，因为它们能降低长距离线缆中的噪声。

公共广播和寻呼系统

公共广播控制器、媒体播放器、应急广播系统和寻呼音源可以通过 Line-Out 馈送功率放大器或分区处理器。

在这些系统中，正确的线路电平连接有助于让通知在不同扬声器和分区中保持清晰一致。

会议室和会议系统

会议处理器、视频一体机、DSP 单元、无线麦克风接收机和音频桥接设备可通过 Line-Out 连接到放大器、吸顶扬声器系统、录音设备或流媒体设备。

Line-Out 能让会议室音频接入外部系统，同时保持适当的信号电平和灵活的路由能力。

录音和监听

录音机、摄像机、流媒体编码器和音频接口可以从调音台或媒体系统接收 Line-Out。这样可直接获得干净的节目音频，而不必依赖房间麦克风。

在监听方面，Line-Out 可以通过合适设备馈送参考扬声器、监听控制器或耳机分配系统。

工业和设施音频

工业控制室、设施广播系统、培训室、安防值班台和监控站可使用 Line-Out 在控制器、放大器、录音机和扬声器之间路由音频。

在这些环境中，可靠性和布线质量很重要，因为音频可能用于作业指引、告警、通知或协同沟通。

固定安装音频设计中的 Line-Out

在固定安装音频系统中，Line-Out 往往属于更大信号链的一部分。系统可能包括音源设备、DSP 处理器、矩阵路由器、放大器、墙面控制器、寻呼麦克风和扬声器分区。

从音源到处理器

媒体播放器、电脑、无线接收机或通信设备可以通过 Line-Out 把音频发送到 DSP 处理器。处理器随后可以进行均衡、混音、延时、限幅或路由。

这种方式常见于会议室、报告厅、零售空间、酒店和公共设施，因为这些场所通常需要集中管理多个音频源。

从处理器到放大器

DSP 处理器或调音台可以把 Line-Out 发送到一个或多个放大器。放大器再驱动不同房间或分区中的无源扬声器。

这种结构常见于商业音频和公共广播系统。它把信号处理与功率放大分开，使系统更容易扩展和维护。

分区输出

一些系统会为不同分区提供独立 Line-Out 端口。每个分区都可以接收不同音频内容、音量电平或处理设置。

分区输出适用于校园、工厂、交通站点、酒店、购物中心和办公楼等不同区域需要不同通知或背景音频的场所。

设置和布线注意事项

Line-Out 连接概念上并不复杂，但安装细节很重要。电平错误、线缆质量差、长距离非平衡布线、接地问题和连接器不匹配都会降低声音质量。

匹配输出和输入电平

源设备的 Line-Out 应与接收设备的线路输入匹配。如果接收设备带有可调增益，应从中等设置开始，并在检查失真的同时逐步提高。

如果信号过强，应降低输出电平或输入增益；如果信号过弱，应检查设备是否接入了正确输入类型，以及源输出是固定电平还是受音量控制影响。

使用正确线缆

应根据连接器和信号类型选择合适线缆。平衡线路应使用平衡线缆。立体声非平衡输出不应在没有正确接线的情况下当作平衡单声道输出使用。

对于长距离布线，平衡音频通常更合适。短距离桌面连接可以使用非平衡线缆，前提是环境中没有明显电气噪声。

避免地环路

地环路会产生嗡声或蜂鸣声。它常发生在相连设备具有不同接地路径，或由不同电路供电的情况下。

解决方法可能包括使用平衡连接、合理配电、音频隔离变压器、缩短线缆距离或改进接地设计。不能把拆除安全接地线当作临时解决办法。

检查立体声和单声道接线

有些 Line-Out 端口是立体声，有些是单声道。把立体声输出错误接入单声道输入，可能造成相位抵消、声音变弱或部分音频缺失。

如果立体声源必须接入单声道系统，应使用合适的合并电路、调音台或适配器，而不是直接把左右声道不安全地短接在一起。

常见问题与排查

Line-Out 问题通常表现为无声、音量低、失真、嗡声、声道不平衡或路由错误。多数问题都可以通过逐步检查信号路径解决。

无声

无声可能由端口错误、音源静音、输出电平过低、输入选择错误、线缆损坏、有源扬声器未开启、放大器未启用或路由设置错误造成。

应先确认音源正在播放音频，然后检查线缆连接、输入选择、音量电平、静音状态，以及接收设备是否显示有信号活动。

音量过低

音量低可能发生在 Line-Out 接到错误输入、源输出固定电平过低、接收输入增益过低，或系统使用了不匹配的电平标准时。

如果使用耳机输出替代 Line-Out，音量控制也会影响信号电平。真正的 Line-Out 通常更适合系统集成，因为它更稳定。

失真

失真通常意味着信号对接收输入来说过强，也可能来自源输出过载、输入类型错误、调音台削波或过度 EQ 提升。

应降低输出电平或输入增益，并检查信号链的每个阶段。良好的增益结构可以防止失真在系统中继续传播。

嗡声或蜂鸣

嗡声或蜂鸣通常由接地问题、电源干扰、屏蔽不良、长距离非平衡线缆或附近电气设备引起。

可优先尝试使用平衡连接，把音频线与电源线分开布放，检查接地设计，并在需要时使用专业隔离方案。

缺少一个声道

左声道或右声道缺失可能由线缆损坏、转接头错误、单声道输入连接、立体声转单声道接线不正确或软件声像设置造成。

应在源端和接收端分别检查两个声道。在修改系统设置前，先用一条已知正常的线缆进行测试。

获得更好音频输出的实践建议

良好的 Line-Out 表现取决于正确连接、干净的增益结构、合适线缆和真实环境测试。小的设置细节也可能显著影响音频质量。

保持信号链清晰

应记录从音源到输出的信号路径。清晰的信号链可以帮助技术人员理解音频从哪里开始、在哪里处理、在哪里放大以及在哪里被听到。

这对于包含多个处理器、放大器和分区的固定安装系统尤其有用。

长距离布线使用平衡音频

对于长距离线缆或电气噪声较大的环境，通常更推荐使用平衡 Line-Out。它有助于降低干扰并保持信号更干净。

非平衡连接应尽量保持短距离，并远离电源线、电机、调光器和大电流设备。

最终测试前先设定电平

在判断声音质量前，应仔细设定输出和输入电平。一个系统听起来很差，可能只是因为某一级电平过低，而另一级又用过多增益进行补偿。

电平设置完成后，应使用真实节目素材测试，例如语音、音乐、通知和系统提示音。

标记端口和线缆

标记可以防止维护期间错误连接。Line-Out、Line-In、扬声器输出、麦克风输入和控制线缆都应清楚识别。

在机柜、控制室、公共广播系统、会议室和工业机箱中，许多线缆外观相似，因此标记尤其重要。

设备变更后重新测试

每当音源设备、放大器、处理器、线缆或扬声器系统发生变化，都应重新测试 Line-Out 路径。不同设备可能具有不同输出电平、接地行为或连接器接线方式。

变更后测试可以避免隐藏问题在会议、通知、录音或现场活动中突然出现。

常见问题

Line-Out 可以直接驱动无源扬声器吗？

不可以。Line-Out 提供的是线路电平信号，不是扬声器功率。无源扬声器需要在 Line-Out 源设备和扬声器之间加入功率放大器。

Line-Out 一定是固定音量吗？

不一定。有些 Line-Out 端口提供固定电平，另一些会受到设备音量控制影响。这取决于设备设计，应查看说明书或在设置时测试。

耳机输出可以当作 Line-Out 使用吗？

在简单连接中有时可以使用，但并不总是理想。耳机输出是为耳机设计的，用作专业线路音源时可能带来电平变化、阻抗差异或失真。

为什么 Line-Out 连接会产生嗡声？

嗡声可能来自地环路、屏蔽不良、长距离非平衡线缆、电源干扰，或设备接在不同电气回路上。平衡连接和正确接地设计有助于改善。

Line-Out 可以直接录音吗？

可以，只要录音机具有兼容的线路输入。如果把 Line-Out 接到麦克风输入，除非使用衰减或正确输入模式，否则可能产生失真。

把立体声 Line-Out 接到单声道设备，最安全的方法是什么？

使用调音台、正确的合并适配器，或支持立体声转单声道的音频接口。直接把左右输出短接在一起可能造成电平损失、失真或设备压力。
