一种随处可见的简单音频连接

非平衡音频是一种音频信号连接方式，它通过一根信号导体和共用的接地或屏蔽层来传输声音。它广泛用于消费类音频设备、桌面音箱、媒体播放器、吉他、键盘、笔记本电脑、RCA 输出、3.5mm 音频插孔、短跳线、小型调音台、家庭录音室以及许多简单音频系统。

非平衡音频之所以常见，主要原因是结构简单。它布线容易、实现成本低，并且适合电气噪声不严重的短距离连接。但由于信号和接地并不像平衡音频那样分离，非平衡连接在较长线缆中更容易受到交流嗡声、嗡鸣、干扰和信号衰减影响。

非平衡音频实用且应用广泛，但它最适合线缆较短、电气环境较干净，并且连接设备具有稳定接地条件的场景。

非平衡音频的基本含义

非平衡音频指一种模拟音频连接：音频信号在一根导体上传输，并通过接地或屏蔽路径返回。屏蔽层通常也能帮助减少外部噪声，但它不能像平衡连接那样有效抵消干扰。

在日常使用中，许多常见音频端口都属于非平衡连接。家庭音响设备上的 RCA 接口、TS 吉他线、3.5mm 立体声耳机式输出以及许多 AUX 连接通常都是非平衡的。它们适合简单播放、乐器连接、短距离跳接和低成本音频系统。

一路信号路径和一路接地路径

非平衡连接通常使用一路有效信号路径和一个接地参考。在单声道 TS 线缆中，Tip 端传输信号，Sleeve 端承担接地。在 RCA 线缆中，中心针传输信号，外圈承担接地。

由于信号以接地作为参考，任何进入接地路径的噪声都可能成为音频的一部分。这就是当线缆过长、屏蔽较差或设备连接到不同电源地时，非平衡音频容易产生交流嗡声或嗡鸣的原因。

短距离音频传输

非平衡音频最适合短线缆传输。在许多家庭、桌面和小型设备组合中，设备之间的距离只有几米，因此非平衡音频可以表现得很好。

当线缆变长，或靠近电源线、电机、调光器、变压器、无线发射器或工业设备时，拾取噪声的可能性会增加。在这些情况下，平衡音频通常是更好的选择。

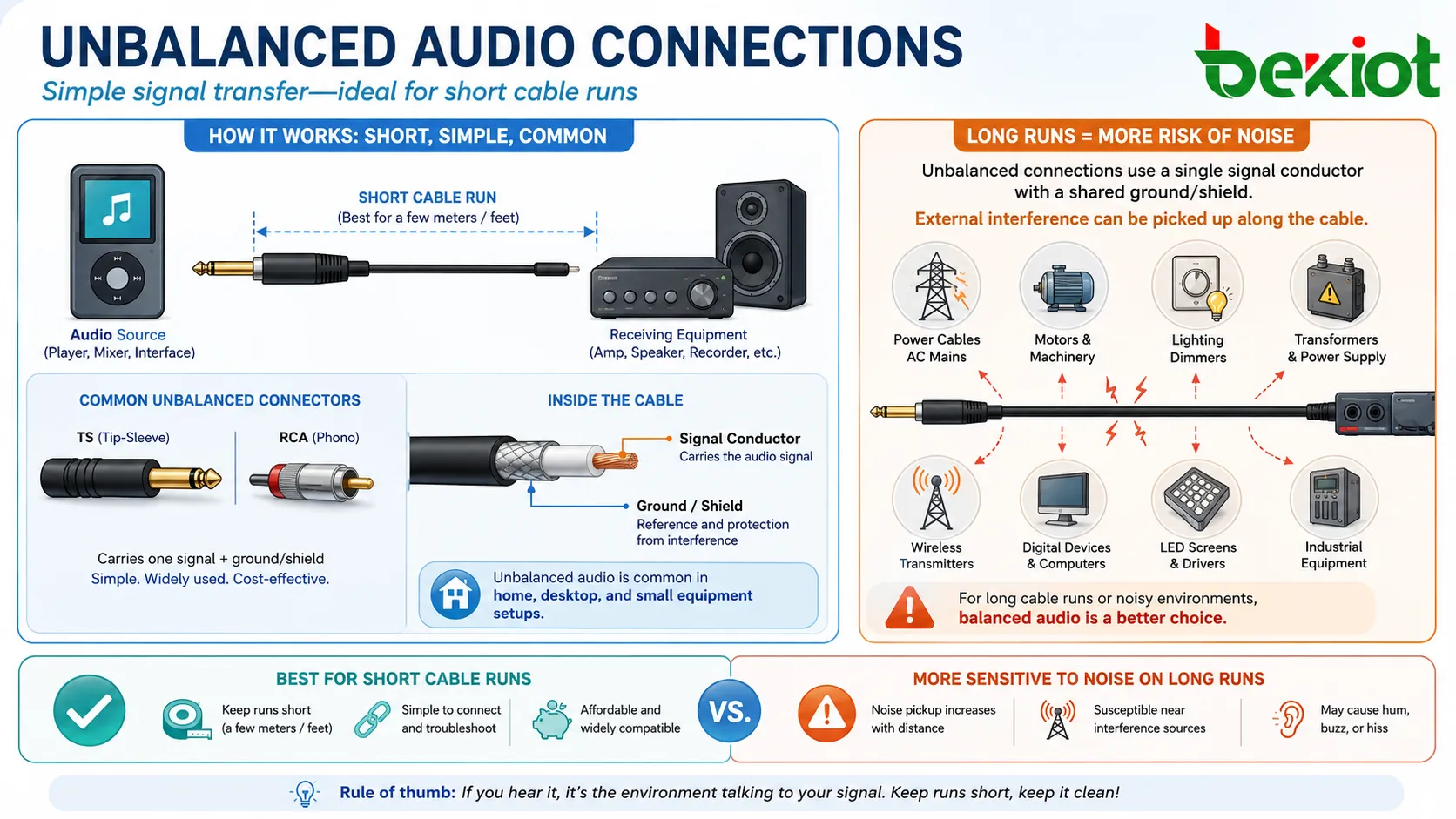

非平衡音频如何工作

非平衡音频通过把模拟电压信号从输出设备发送到输入设备来工作。接收设备读取信号导体与接地参考之间的电压差，而这种不断变化的电压就代表音频波形。

这种连接方式很直观，但信号路径会暴露在若干实际问题中。线缆屏蔽层可以降低干扰，却同时作为接地参考。如果不需要的电气噪声进入这一路径，接收设备就可能把它还原为交流嗡声、嗡鸣、嘶声或射频干扰。

信号传输

源设备首先产生音频信号，例如媒体播放器中的音乐、吉他的乐器声音，或调音台输出的线路电平信号。随后信号通过线缆传输到接收输入端。

输入设备可以是功放、有源音箱、音频接口、录音机、调音台、效果器踏板或处理器。如果信号电平和阻抗合适，接收设备就可以正常放大、录制或处理音频。

屏蔽层和接地的作用

屏蔽层帮助保护信号导体免受外部电磁干扰。同时，它通常也作为接地或回流路径。这种双重作用简单且成本低，但也是非平衡音频更容易受噪声影响的原因。

在干净环境和短线缆条件下，这种设计可以表现良好。在复杂电气环境中，接地路径可能会从附近设备或电源系统带入不需要的噪声。

噪声拾取

当线缆像天线一样工作，或接地路径携带了不需要的电能时，就会发生噪声拾取。这可能产生来自电源系统的交流嗡声、来自调光器的嗡鸣、来自开关设备的咔哒声，或来自射频源的干扰。

长距离非平衡线缆更容易收集噪声，因为它们让信号路径暴露在更长距离上。线缆质量、屏蔽、走线和接地都会影响最终结果。

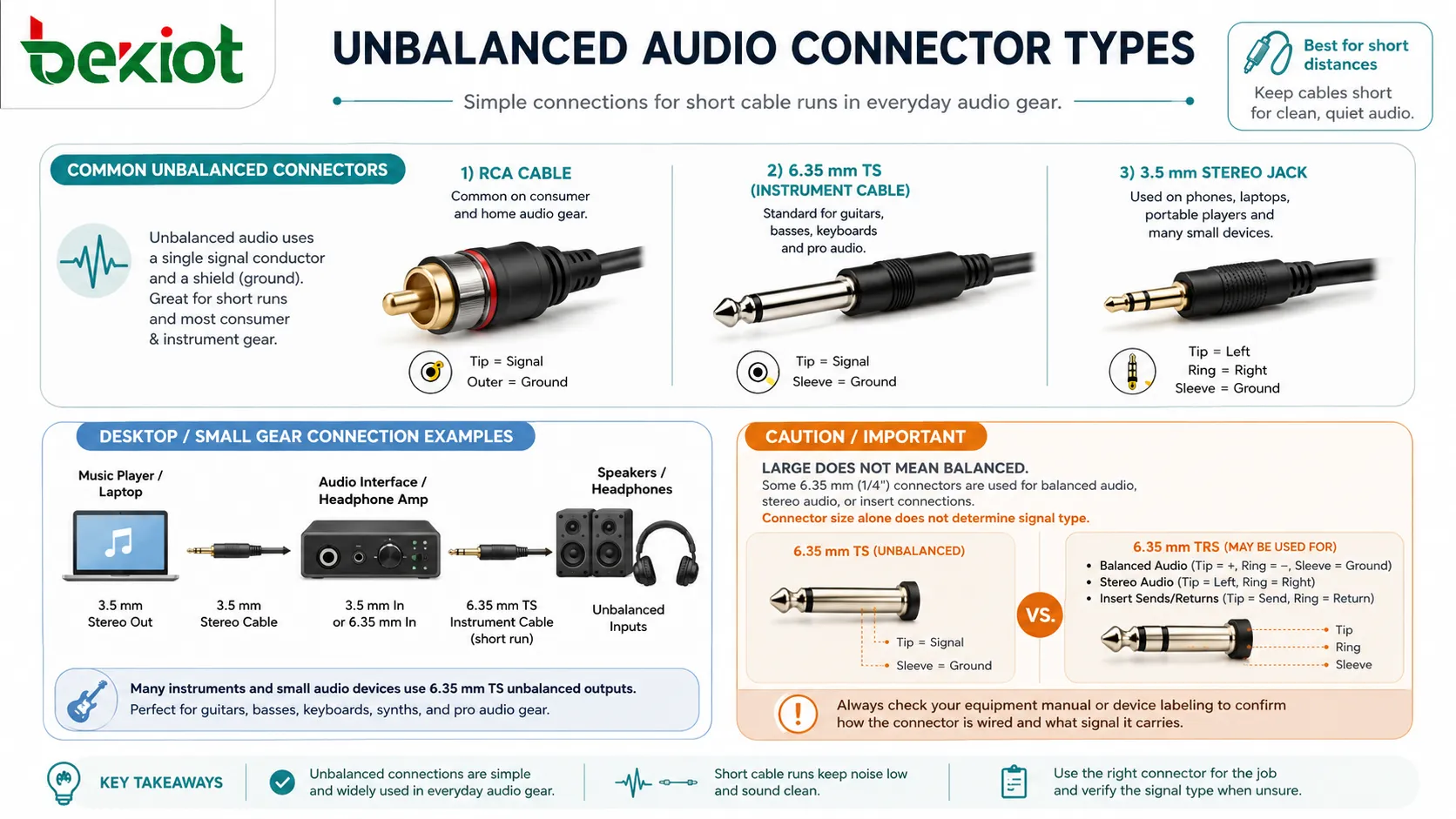

常见连接器类型

非平衡音频可以使用多种连接器。仅凭连接器外形并不总能判断信号是平衡还是非平衡，但有些连接器通常与非平衡音频相关。

RCA 连接器

RCA 连接器广泛用于家庭音响、媒体播放器、黑胶唱机、功放、电视、DJ 设备和消费类播放系统。它们通常传输非平衡线路电平音频。

RCA 连接简单方便。立体声连接通常使用两根 RCA 线或两个插头：一路用于左声道，一路用于右声道。

TS 连接器

TS 连接器具有 Tip 和 Sleeve 两个触点。它们常见于电吉他、贝斯、键盘、乐器效果器、跳线和部分音频输出。TS 线缆通常是非平衡的。

由于乐器电平信号相对较弱且阻抗较高，较长的 TS 线缆容易变得嘈杂。吉他和乐器系统通常会保持线缆较短，或在需要长距离传输时使用 DI 盒。

3.5mm 音频插孔

3.5mm 音频插孔常见于笔记本电脑、手机、平板、小音箱、耳机、汽车 AUX 输入和消费类设备。立体声 3.5mm 输出通常是非平衡的，传输左声道信号、右声道信号和共用接地。

这些连接适合个人和桌面使用，但并不适合长距离专业音频路由。

6.35mm 乐器输出

许多乐器和小型音频设备使用 6.35mm TS 非平衡输出。有些设备也可能使用 6.35mm TRS 连接器来传输平衡音频、立体声音频或插入连接，因此应查看设备手册。

这是常见的混淆来源。较大的四分之一英寸接头并不自动代表平衡连接。真正决定信号类型的是接线方式和设备设计。

非平衡音频与平衡音频

非平衡音频和平衡音频都用于传输模拟音频信号，但它们处理噪声的方式不同。非平衡音频使用一根信号导体和接地。平衡音频使用两根极性相反的信号导体，再加上屏蔽或接地，使接收输入能够抑制共模噪声。

这使得平衡音频更适合长线缆和专业环境。非平衡音频则仍然适合短距离、简单且低成本的连接。

项目	非平衡音频	平衡音频
信号导体	一根信号导体加接地或屏蔽	两根信号导体加屏蔽或接地
抗噪能力	抗噪能力有限	较强的共模噪声抑制能力
典型线缆长度	最适合短距离连接	适合较长距离连接
常见连接器	RCA、TS、3.5mm AUX	XLR、TRS、平衡端子
典型用途	消费类音频、吉他、桌面系统、短距离跳接	专业音频、舞台系统、录音棚、固定安装音响
主要优势	简单、低成本、兼容性广	在长距离和高噪声环境中传输更干净

为什么平衡音频更能抑制噪声

平衡音频以两种相反的电气形式发送同一信号。线缆沿途拾取的噪声通常会类似地作用于两根导体。接收输入将一路信号与另一路相减，从而抵消大部分共同噪声。

非平衡音频没有这种抵消机制。它更多依赖屏蔽、短线缆长度和干净的接地条件。

为什么非平衡音频仍然存在

非平衡音频仍然流行，是因为它简单、便宜，并且对许多日常系统来说已经足够好。媒体播放器到功放之间的一根短 RCA 线可以工作良好，乐器到效果器之间的一根短吉他线也很实用，从笔记本电脑到桌面音箱的一根短 3.5mm 线也简单有效。

并非每个系统都需要平衡音频的复杂度。关键是知道什么时候非平衡音频适用，什么时候它会变成风险。

非平衡音频的优势

虽然在专业环境中平衡音频通常更受青睐，但非平衡音频也有实际优势。它不是一种“差”的格式，而是一种简单且使用边界清晰的格式。

连接简单

非平衡音频连接容易。大多数用户只需把 RCA、TS 或 3.5mm 线缆插入兼容设备，无需特殊配置。这使它适合消费类设备、小型录音室、乐器和桌面系统。

简单布线也让小型系统中的故障排查更容易。如果没有声音，用户通常可以快速检查线缆、端口、音量和输入选择。

成本较低

非平衡端口和线缆通常比平衡方案更便宜。它们需要更少的导体和更简单的输入/输出电路，因此能降低大众设备的成本。

对于短距离连接来说，这种成本优势很有意义，同时不一定会牺牲太多性能。

兼容性广

许多设备都支持非平衡音频。家庭功放、有源音箱、笔记本电脑、电视、乐器、DJ 控制器、媒体播放器和小型录音机通常都带有非平衡连接。

这种广泛兼容性让不同类别的设备更容易互连，尤其适合家庭、桌面和半专业环境。

适合乐器使用

电吉他、贝斯和许多键盘通常使用非平衡输出。效果器板和乐器功放也围绕这些连接方式设计。

在乐器系统中，线缆选择和长度很重要。短而高质量的乐器线有助于降低噪声并保持音色。

限制与风险

在更大或要求更高的系统中使用非平衡音频之前，应理解它的限制。大多数问题与噪声、线缆长度、接地和电平不匹配有关。

容易受噪声影响

非平衡线缆更容易从电源线、变压器、照明系统、调光器、电机、无线设备和其他电气设备中拾取噪声。

当线缆较长、信号较弱或环境电气噪声较强时，这个问题会更加明显。保持线缆较短并合理走线，有助于降低风险。

接地环路

当连接设备存在不同接地路径时，可能产生接地环路。这会造成交流嗡声或嗡鸣，通常以低频噪声的形式从扬声器中听到。

当音频设备连接到不同电源插座，或消费类设备接入专业系统时，接地环路很常见。平衡音频、隔离变压器、合理配电和正确接地做法都可以提供帮助。

线缆距离有限

非平衡音频不适合长距离线缆。没有适用于所有系统的统一最大距离，但通常越短越好。长距离非平衡线缆会增加噪声和高频损失的风险。

对于固定安装系统、舞台布线、会议室和设施音频路由，较长距离通常更适合使用平衡音频。

电平和阻抗不匹配

某些非平衡音源采用消费级线路电平，而专业输入可能需要不同电平。乐器输出也不同于线路输出。如果电平不匹配，声音可能过小、噪声较大或失真。

匹配源输出和接收输入非常重要。在某些系统中，可能需要 DI 盒、线路电平转换器、音频接口或调音台。

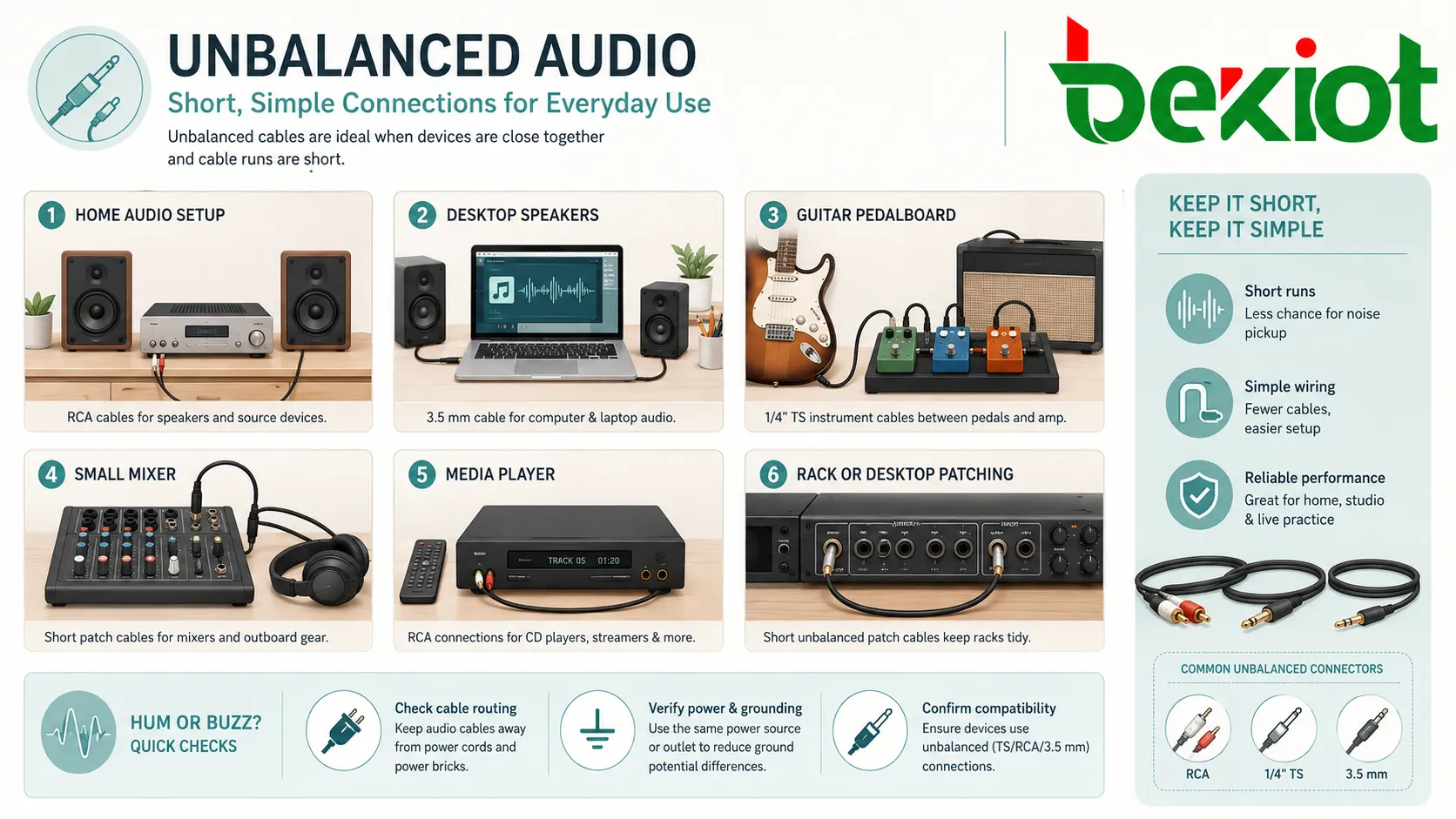

常见应用

非平衡音频用于许多日常和准专业应用。当连接距离短、环境可控且信号路径简单时，它最有效。

家庭音响系统

家庭音响系统经常使用 RCA 非平衡连接，把媒体播放器、功放、黑胶唱机、电视和有源音箱连接起来。线缆通常较短，因此性能可以保持可靠。

对于家庭聆听，非平衡音频通常已经足够。问题通常出现在电缆很长、设备接地不同，或低质量线缆靠近电源时。

桌面与电脑音频

笔记本电脑和台式电脑常使用 3.5mm 非平衡音频输出。这些输出可以连接耳机、有源音箱、小型调音台或录音设备。

如果设备内部音频电路较差，或存在 USB 供电噪声和接地问题，电脑音频可能产生噪声。在要求更高的设置中，外置音频接口可以提升质量。

乐器

电吉他、贝斯、部分键盘和乐器效果器常使用非平衡 TS 连接。这种格式在乐器系统中已经非常成熟。

当需要从舞台到调音台进行较长距离传输时，通常会使用 DI 盒。它把非平衡乐器信号转换为平衡信号，使其更适合长距离传输。

小型调音台和便携设备

小型调音台、便携录音机、DJ 控制器、媒体播放器和紧凑型音频设备可能带有非平衡输入或输出。这些连接适合快速搭建和短距离跳接。

当便携设备连接到专业系统时，应仔细检查电平匹配和噪声控制。

消费类播放与 AUX 连接

汽车、小音箱、电视和便携播放器中的 AUX 连接通常是非平衡的。它们适合休闲播放和个人使用。

由于这些系统通常距离短、成本低，非平衡音频是一种实际选择。主要需要关注的是线缆质量和连接器可靠性。

短距离跳接

当设备非常接近时，非平衡线缆可用于机柜内部或桌面上的短距离连接。短跳接可以降低噪声风险，并保持布线简单。

如果出现交流嗡声或嗡鸣，应先检查线缆走向、电源接地和设备兼容性，再考虑更换设备。

安装和布线注意事项

良好的安装做法可以让非平衡音频更加可靠。许多噪声问题并非由这种格式本身造成，而是由线缆选择不当、线缆过长、走线错误或设备不匹配引起。

保持线缆较短

短线缆可以减少噪声拾取机会。对于桌面、乐器或家庭音频设置，应使用实际可行的最短线缆长度，而不是把长线圈留在电源或其他设备附近。

长线圈可能像天线一样增加干扰。整洁的线缆走向有助于保持信号质量。

分开音频线和电源线

非平衡音频线缆应远离电源线、调光器、变压器、电机和开关电源。如果音频线和电源线必须交叉，尽量以直角交叉，以减少干扰。

在机柜、录音棚、舞台、车间和设备间中，许多线缆往往集中敷设，因此这一点尤其重要。

使用良好屏蔽线缆

好的非平衡线缆应具有适当屏蔽、可靠连接器和适合应用的结构。乐器线、RCA 线和 3.5mm 线并不都采用相同制造标准。

屏蔽不足可能导致嗡鸣和射频干扰。连接器不牢可能造成噼啪声、间歇性声音或声道丢失。

避免不必要的转接头

转接头有时有用，但过多转接会形成薄弱点。每个转接头都可能增加接触电阻、松动、接线不匹配或声道混乱。

尽可能使用正确类型的线缆。如果需要转换，应使用合适的接口、DI 盒或音频转换器，而不是随意串联多个转接头。

检查单声道和立体声接线

非平衡音频可以是单声道，也可以是立体声。TS 线缆传输单声道非平衡音频；3.5mm TRS 线缆可能传输立体声非平衡音频；RCA 立体声通常使用独立的左右声道线缆。

如果把立体声输出错误接入单声道输入，可能导致声音缺失、中间声像变弱或相位抵消。需要时应使用正确的混合方法。

非平衡音频问题排查

当非平衡音频出现问题时，原因通常在线路路径、线缆、接地、电平匹配或设备选择中。逐步检查比一次更改大量设置更可靠。

交流嗡声或嗡鸣

交流嗡声或嗡鸣通常来自接地环路、附近电源线、调光器、变压器或屏蔽不良。可以尝试缩短线缆、让线缆远离电源走线、让连接设备使用同一电源，或在合适位置使用隔离变压器。

不要为了快速消除噪声而拆除保护接地。电气安全始终应优先于降噪。

信号较弱

信号较弱可能来自把乐器电平输出接入线路输入、使用错误输入类型、源设备音量过低、线缆损坏或阻抗不匹配。

应确认音源是乐器电平、消费级线路电平还是专业线路电平。可能需要前置放大器、DI 盒、调音台或音频接口来正确提高信号。

失真

当强信号接入过于敏感的输入时，可能发生失真。例如，线路电平输出直接接入麦克风输入，可能会让输入端过载。

应降低输出电平、使用正确输入模式，必要时加入衰减器。同时观察调音台、音频接口和录音机上的削波指示。

噼啪声或间歇性声音

噼啪声可能由连接器松动、插孔磨损、触点脏污、线缆损坏或插头受力造成。可以一边轻轻移动线缆一边聆听，以识别间歇性故障。

更换一根线缆通常是最快的测试方法。如果问题仍然存在，设备插孔或内部连接可能需要维修。

缺少一个声道

单侧声道缺失通常来自立体声线缆问题、错误转接头、RCA 插头损坏、左右声道连接错误、软件声像平衡设置或单声道输入不匹配。

分别测试左右声道。交换线缆，观察问题是跟随线缆移动，还是仍留在同一设备上。

获得更好效果的最佳实践

只要使用正确，非平衡音频可以表现很好。关键是尊重它的限制，并围绕短距离、清洁走线和正确电平匹配来设计连接。

在适合的地方使用非平衡音频

非平衡音频适用于短距离、消费类设备、桌面音频、乐器连接和简单系统。在这些情况下，它通常是最实际的选择。

对于长距离连接、舞台到调音台连接、固定安装音频、大型会议室或电气噪声较强的环境，应考虑改用平衡音频。

需要时正确转换

当非平衡信号必须长距离传输，或需要接入专业平衡设备时，应使用 DI 盒、线路隔离器、平衡接口或音频转换器。

正确转换有助于降低噪声并保护信号质量，也能让连接更兼容专业输入。

标记线缆和端口

在机柜、录音棚、教室和设备间中，应清楚标记非平衡连接。RCA、TS、TRS、耳机、线路和扬声器连接对非技术用户来说可能看起来很相似。

标记可以防止错误连接，并让故障排查更快。

在真实条件下测试

安装时听起来干净的连接，可能在灯光、电机、电脑或其他设备开启后变得有噪声。应在正常运行条件下测试系统。

这对于活动、录音棚、教室、小型场馆以及电气负载会变化的设施尤其重要。

准备备用线缆

非平衡音频问题经常与线缆有关。保留一根已知良好的备用线缆，有助于快速识别故障。

这个简单做法可以在现场活动、录音、演示或故障排查中节省时间。

常见问题

非平衡音频可以转换为平衡音频吗？

可以。DI 盒、线路电平平衡转换器、隔离变压器或音频接口都可以把非平衡信号转换为平衡信号。这对于长距离线缆或专业音频输入很有用。

RCA 一定是非平衡的吗？

在大多数常见音频应用中，RCA 用于非平衡音频。某些特殊设备可能以不同方式使用 RCA，但普通家庭音响 RCA 连接应按非平衡处理。

为什么我的非平衡线缆连接两个有源设备时会有嗡声？

这种嗡声可能来自两个设备之间的接地环路，也可能来自屏蔽不良或附近电气干扰。合理接地、更短线缆、平衡转换或隔离措施都可能有所帮助。

非平衡音频线缆可以多长？

没有通用限制，但越短越好。许多系统使用几米以内的短线可以正常工作。更长的线缆会增加噪声风险，尤其是在电气噪声较强的环境中。

TRS 连接器一定是平衡的吗？

不是。TRS 连接器可用于平衡单声道音频、非平衡立体声音频、插入线或其他接线格式。具体用途由设备规格决定。

电吉他应该使用平衡线缆吗？

大多数电吉他使用非平衡高阻抗输出和标准 TS 乐器线。若要长距离连接到调音台，通常使用 DI 盒把信号转换为平衡音频。
