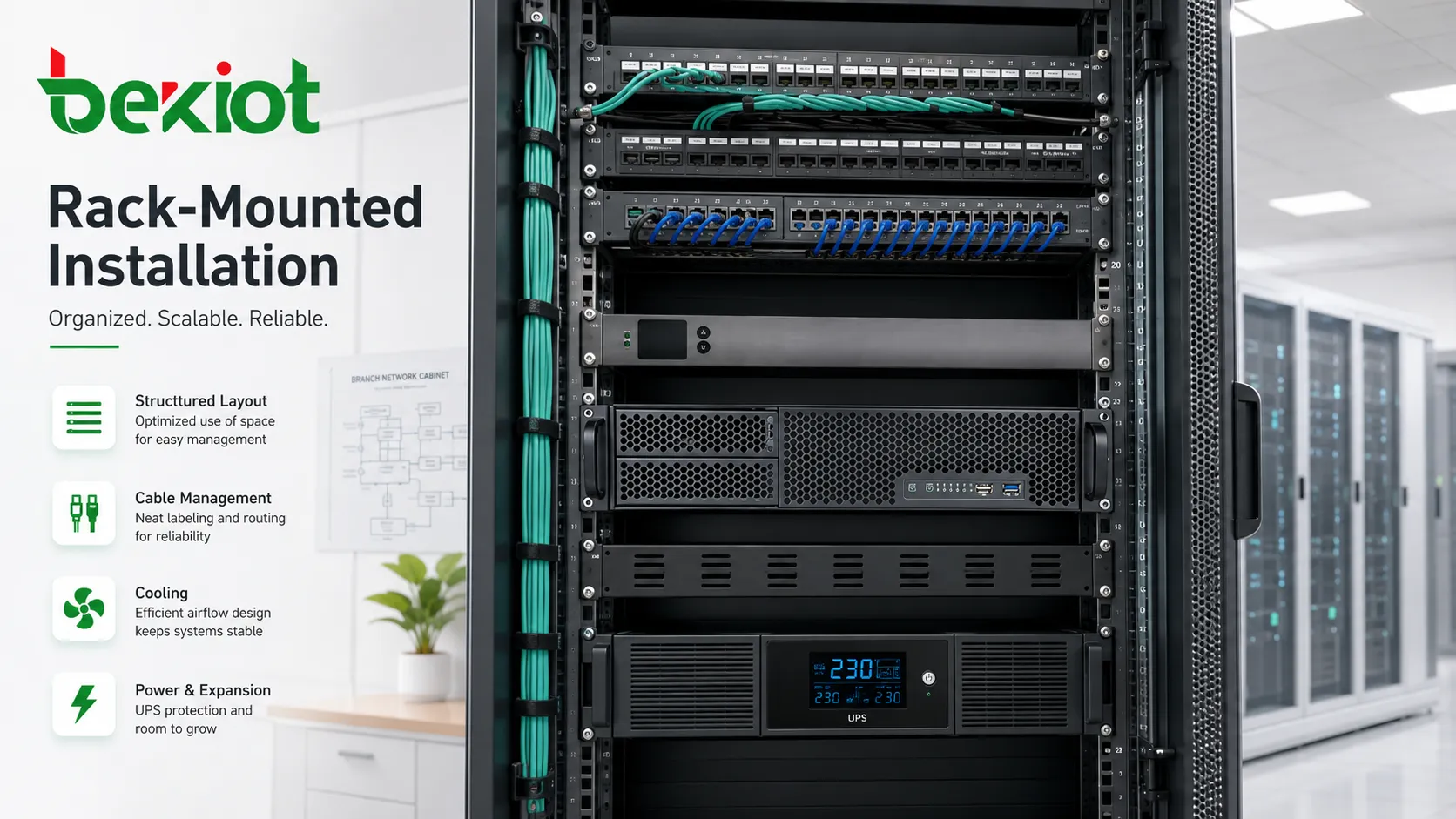

机架式安装是一种标准化设备部署方式，把设备安装在服务器机架、网络机柜、通信机柜、控制柜、音视频机架或工业箱体内。设备通常按照标准机架单位尺寸固定，使多台设备可以在一个受控、便于维护且节省空间的结构中垂直排列。
只要有大量电子系统需要在一个有序位置完成安装、供电、散热、布线、监控和维护，这种方式就很常见。它广泛用于数据中心、企业IT机房、通信交换局、广播系统、安防控制室、工业自动化、智能建筑、交通基础设施、实验室和公共服务设施。
为什么标准化机柜部署变得普遍
随着系统越来越复杂，把设备随意放在普通货架、桌面或墙面上会带来管理问题。线缆难以追踪，气流不均匀，设备更换困难，维护作业风险也会增加。机架结构通过可预测的物理布局解决这些问题。
标准化机架部署还能帮助技术团队规划空间、电源、散热、走线、接地、标签和未来扩展。机架不再只是多个独立设备的集合，而是一个可管理的基础设施单元。
对于运营多个站点的组织，这种可复制性很有价值。分支网络机柜、数据机房、监控机架或通信机架都可以采用相似的布局模板，从而让不同地点的安装和支持更容易。
不同领域中的核心价值
空间效率
机架可以垂直利用设备间空间。与其把设备分散放在桌面或货架上，不如把系统堆叠在紧凑的占地面积内。这对服务器机房、通信间、控制室、移动方舱、广播机房和技术机柜尤其重要，因为这些地方的地面空间往往有限。
机架单位也让容量规划更简单。团队可以估算还剩多少机架单位、为未来设备预留多少空间，以及是否应把较重设备放在底部以提高稳定性。
维护可达性
正确安装的设备更容易识别、拆卸、更换和检查。前后检修空间、滑轨、线缆标签、机架托盘和配线架可以帮助技术人员完成维护，而不影响无关系统。
在停机成本较高的环境中，这一点很重要。设备能够被快速定位和更换，就能减少故障排查时间。
热管理
机架布局支持有计划的气流组织。许多设备采用前进后出的散热方式，也有一些设备需要侧向或自下而上的气流。机柜设计、盲板、风扇托盘、网孔门以及冷热通道规划都会影响设备温度。
散热规划不当会缩短设备寿命，引发意外关机，并增加风扇噪声。因此，机架安装不仅要考虑物理尺寸是否合适，还要考虑热量输出和气流路径。
线缆组织
结构化走线是最直观的优势之一。配线架、理线器、光纤托盘、横向和纵向理线架、魔术贴扎带以及标签系统都有助于避免线缆混乱。
良好的线缆管理可以改善故障排查、气流、文档记录和长期可靠性，也能减少维护时意外拔线的风险。
数据中心和云基础设施
数据中心是最典型的应用场景之一。服务器、存储阵列、机架顶交换机、防火墙、负载均衡器、备份设备、PDU、KVM设备和监控传感器通常都部署在标准机架内。
在这种环境中，机架是整个数据中心架构的一部分。功率密度、制冷能力、地板承重、气流方向、冗余、桥架、接地和监控都需要协同规划。
云服务商、企业数据中心、托管机房和私有服务器间采用机架式系统，是因为它有利于扩展。新的计算、存储或网络能力可以按照可预测的物理形式增加。
企业网络机房

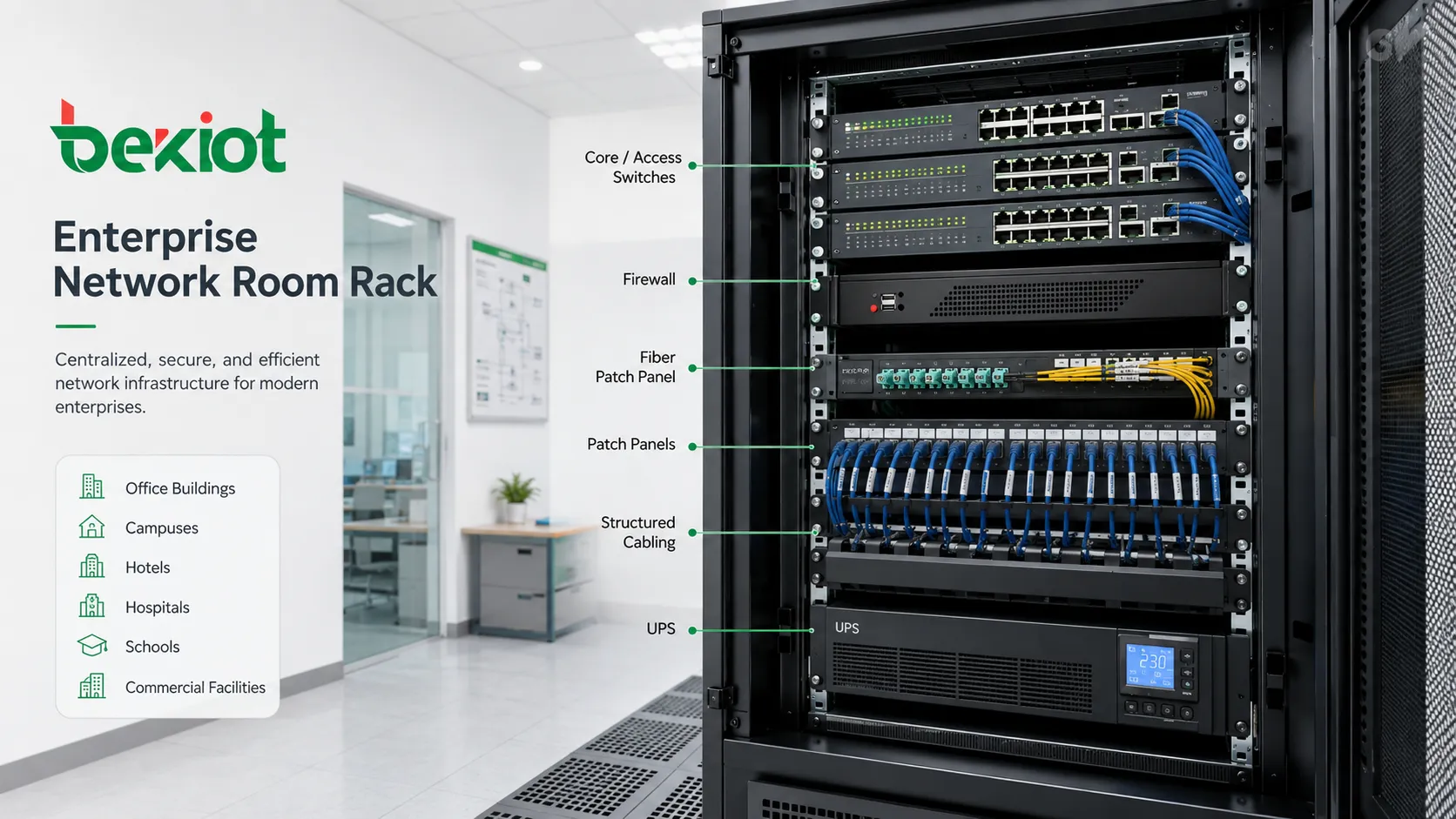

办公楼、园区、酒店、医院、学校和商业设施通常使用机柜来安装交换机、路由器、防火墙、无线控制器、配线架、光纤配线架、UPS和结构化布线。
设计良好的网络机房机架可以连接工作站、无线接入点、IP摄像机、电话、打印机、门禁控制面板和楼宇系统。如果机架标签混乱或过度拥挤，即使只是更换一个端口也会变得困难。
对企业IT团队来说，机架布局应与逻辑网络设计一致。核心交换机、接入交换机、配线架、上联口、管理端口和电源连接都应易于识别。
电信和通信系统
通信环境使用机架安装语音平台、传输设备、路由器、光传输设备、媒体网关、会话边界控制器、无线设备、配电设备和线缆端接系统。这类安装可能出现在中心局、基站机房、企业通信机房、运营商机房和通信方舱中。
通信系统通常要求高可用性。机架可能包含冗余电源输入、带电池备份的直流电源、接地铜排、防雷浪涌保护、风扇系统和告警监控。设备布局必须支持快速更换和清晰的线缆追踪。
由于通信站点常涉及大量铜缆、光纤和同轴连接，物理组织非常关键。线缆管理不当会影响信号质量、维护速度和故障隔离。
安防和视频监控控制室
安防系统常依赖集中式设备机架。视频录像机、视频管理服务器、存储阵列、PoE交换机、门禁服务器、报警控制器、矩阵系统、键盘控制器和监控网络设备都可能安装在机架内。
在控制室中，机架不只是存放设备的柜子。它支撑连续录像、报警响应、视频分发和系统监管。由于安防设备通常需要全天候运行，备用电源和散热都很重要。
机架组织在事件处理中也有帮助。操作员和技术人员必须快速判断哪个录像机、交换机或控制器对应某个摄像机、门点、区域或建筑。
工业自动化和公用设施
工厂、变电站、水处理厂、油气站点、交通车辆段、矿山、物流中心和发电设施可能使用机架式系统安装工业PC、PLC通信网关、SCADA服务器、网络交换机、串口设备服务器、数据历史库、协议转换器和监控系统。
工业机架面对的条件通常比办公室机架更严苛。灰尘、振动、高温、电气噪声、湿度和受限访问都会影响安装设计。箱体可能需要更强的密封、过滤、接地、等电位连接和浪涌保护。
在过程环境中，机架可能承载控制、监测、报表和安全相关通信。因此，维护流程必须谨慎规划，避免影响生产或现场设备。
音频、视频和广播系统
广播电视台、会议中心、演播室、报告厅、指挥中心、剧院和音视频控制室会使用机架安装视频切换台、音频处理器、功放、矩阵路由器、编码器、解码器、录制系统、媒体服务器、会议设备和信号转换器。
音视频机架需要仔细分离线缆。电源线、扬声器线、音频线、视频线、网络线和控制线可能需要不同路径，以避免噪声、干扰和维护混淆。
散热同样重要，因为功放、处理器和视频设备在封闭家具或控制室中可能产生大量热量。
交通和公共基础设施
火车站、地铁系统、机场、港口、隧道、高速公路、交通控制中心和公交枢纽经常部署机架式系统，用于通信、视频监控、乘客信息、公共广播、信号支持、网络交换和应急控制。
这些环境要求分布式站点之间保持可靠运行。设备间可能位于车站后台用房、路侧机柜、隧道技术室、站台设备间或中央指挥中心。
机架设计应考虑可达性、环境防护、备用电源、线缆入口、接地、远程监控以及在有限检修窗口内快速维护。
医疗、实验室和科研环境
医院和实验室使用设备机架安装影像服务器、数据存储、网络设备、实验室信息系统、监控服务器、医疗设备网关、科研计算集群和安全数据平台。
这些环境通常需要受控访问、整洁走线、数据保护、可靠备用电源和清晰标签。在医疗场景中，停机可能影响临床流程、患者记录、影像可用性或科室协作。
科研环境也可能用机架承载高性能计算、测试设备、仪器、RF系统、数据采集和测量平台。由于实验室配置经常变化，灵活性非常重要。
智能建筑和设施管理
现代建筑可能包含许多互联系统，例如暖通空调控制、照明控制、能源管理、门禁、火灾报警接口、电梯、视频监控、停车系统、访客系统和楼宇自动化服务器。
机柜可以帮助把这些系统集中在设备间内。这能改善维护，因为技术人员可以在一个结构化位置访问网络、控制、服务器和电源组件。
设施团队应保持楼宇控制机架的文档完整。文档不清的机架会在建筑系统故障发生时拖慢维护速度。
安装前的设计因素
机架尺寸和深度
所选机柜必须匹配设备深度、导轨类型、线缆弯曲半径、后部检修需求和未来扩展。机柜过浅可能迫使线缆急弯，或者挡住后门。
机架高度还应为理线器、盲板、PDU、托盘和未来设备预留空间。
重量和地板承重
服务器、UPS电池、存储阵列和电源设备可能很重。重型设备应安装在较低位置以提高稳定性。地板必须承受满载后的总重量。
在架空地板数据中心、地震区域、移动方舱或上层设备间中，安装前应审查结构要求。
电源分配
机架需要有计划的电源分配。PDU、冗余供电、回路容量、接地、UPS支持和电源线走线路径都应在设备安装前确定。
过载插排和无管理的延长线不安全，不能代替正规的机架电源设计。
散热路径
气流应与设备设计一致。在同一机柜中混装不同气流方向的设备，可能形成热点。盲板有助于防止热空气回流。
对承载关键系统或高密度负载的机架来说，温度监测很有价值。
标签和文档
每台设备、每根线缆、每个端口、每路电源和每个跳接点都应标识清楚。文档应包括机架立面图、IP地址、端口图、线缆编号、回路信息和维护联系人。
良好的文档能把一个混乱的硬件堆，变成可管理的基础设施资产。
规划不当安装中的常见问题
过度拥挤是常见问题之一。设备没有规划地不断增加后，气流、线缆访问和维护空间都会消失。技术人员可能需要拆除无关设备，才能够到一根线缆。
另一个问题是电能质量混杂。敏感服务器、网络交换机、音视频设备和工业控制器可能与不合适的负载共用电源，从而增加电压跌落、噪声或意外关机风险。
线缆拥塞也很常见。过紧的线束、未标识的跳线和急弯会导致排障困难和信号问题，尤其是在光纤和高速铜缆链路中。
最后，许多机架缺少生命周期规划。设备多年不断增加，但旧线缆、退役设备、闲置配线架和被遗忘的电源适配器仍留在原位。定期审计是必要的。
机架式安装成功的关键，是把物理布局、电源、散热、布线、标签和维护可达性一起规划，而不是分别处理。
运行和维护做法
日常巡检应检查温度、风扇状态、灰尘积聚、线缆受力、松动螺丝、闲置线缆、电源负载、UPS告警、链路指示灯和设备状态指示。这些小检查可以避免更大的故障。
还应考虑访问控制。设备机架可能包含关键系统、凭据、存储介质和网络接入点。根据环境不同，门禁、锁具、监控和访客控制可能都是必要的。
变更管理很重要。每一根新线缆、每一台新设备、每一次跳接变更或电源修改都应记录。未记录的变更是后续排障延误的主要原因之一。
在可能的情况下，应保留备用机架空间。完全满载的机架没有空间用于紧急替换、扩展、临时测试设备或重新整理线缆。
常见问题
机架安装中的1U是什么意思？
1U是一种机架单位，等于1.75英寸的垂直机架空间。设备可根据高度描述为1U、2U、4U或其他尺寸。
普通桌面设备可以安装到机架里吗？
可以，但通常需要机架托盘或专用安装套件。不是为机架气流设计的设备，需要额外关注散热和线缆访问。
为什么机架中要使用盲板？
盲板用于封闭未使用的前部空间，帮助防止热空气回流到设备进风区域，从而提升散热效率。
重型设备应该安装在顶部还是底部？
重型设备通常应安装在机架较低位置，以提高稳定性，并降低安装或维护时倾倒的风险。
向现有机架添加新设备前应检查什么？
应检查可用机架空间、深度、承重能力、电源容量、散热、走线路径、接地、网络端口、UPS负载，以及文档是否需要更新。
