本文档是介绍门禁如何连接电锁，当电锁的启动电流小于 12V/500mA 时通过门禁进行供电，此为内部供电模式；当电锁的启动电流超过 12V/500mA 时门禁只是作为短路输出控制电源需电锁自身供应，此为外部供电模式。这两种模式由跳线 JP1 控制，具体连接方法可参考此文档介绍的方法进行操作。
门禁系列
本文档面向使用门禁连接电锁功能的所有用户
Fail-safe：断电开门（通电上锁）型电锁
Fail-secure：断电关门（通电开锁）型电锁
Fail-safe 锁：当电源中断或出现故障时，fail-safe 类型的电锁会自动解锁，以使人员逃离危险空间。 这就是为什么他们被称为“安全”的原因-他们对人是安全的，而不是空间。
Fail-safe 锁通常用于主要用于出入口处，例如办公室大门或大厅大门。
Fail-secure 锁：断电时，Fail-secure 锁被锁定。
Fail-secure 锁用于金库，IT 室等一些财产保险行为较高的门禁场合。 它们也可以用于防火门或楼梯门。 万一发生火灾，这些门将会保持关闭以密封部分空间，防止火势蔓延。
贝克门禁和视频支持内部供电和外部供电两种供电模式，默认设备是外部供电模式。
内部供电模式：当电子锁的启动电流小于 12V / 500mA 时，可以使用内部供电模式，电锁的接口为 12V DC 输出。
外部供电模式：当电子锁的启动电流超过 12V / 500mA 时，需要使用外部驱动模式，电锁接口为短路输出控制。
注意：
1)这里的 500mA 是包括启动瞬时电流，一般来说，启动瞬时电流会大于正常工作电流。如果连接了大于 500mA 的电锁，会出现一种现象, 在尝试开锁的时候，设备会重启。（有过流保护）
2)内部供电模式，电锁不能接外部电源，如果误接，会把输出口继电器烧坏
在连接之前请注意:
1)确定好电锁类型，fail-safe 或是 fail-secure
2)确定电锁规格，启动电流是否小于 12V / 500mA；
3)开始连接
Step1.检查电锁的规格，确保电锁的工作电压为 12V，最大电流为 500mA。
Step2.检查确定电锁类型是否是 fail-secure 或 fail-safe，若两者均不是，不可使用内部供电模式。
Step3.确认 JP1 跳线模块已连接，连接 pin1 和 pin2，并连接 pin3 和 pin4。
Step4.根据锁的类型，将电锁连接到门禁的 COM-NC 或 COM-NO 接口。
内部供电模式的优势：
安装位置通常在接口有限的门附近，内部供电模式不需要外部电源。使用该方式，安装更简便，成本更低。
注意：i33V / i32V 仅在短路输出口 1 支持内部供电模式。

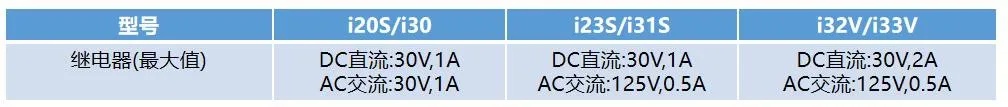

Step1.检查电锁的规格，确保电锁的最大电压和电流符合门禁继电器的规格。
Step2.确认 JP1 连接，连接 pin2 和 pin3，pin1 和 pin4 留空。
Step3.当使用无源模式时，NC-COM / NO-COM 则充当锁和外部电源之间的ON / OFF 开关。
1)将外部电源的正极连接到电子锁的正极；
2)将外部电源的负极连接到门禁的 COM 端口
3)根据锁的类型，将电子锁的负极端口连接到门禁的 NC 或是 NO 端口。
