工业话机SIP Server主备份功能说明，系统介绍主服务器与备份服务器的冗余原理、Failover触发条件、Register/Invite/Bye切换流程、Register Failback探测机制、配置项含义和Web页面设置步骤，帮助工业SIP终端在服务器故障或维护时保持通信连续性。
SIP 服务器的冗余机制保障了 SIP 服务的可靠性和连续性；服务器的主备份是其中的一种冗余方式；主备份服务器之间共享用户账号、Dialog（依赖于服务器主备份的实施方 案）、Registration 等信息；正常状态下，所有的 SIP 请求和响应都由主服务器承担，主服务器异常、维护或者不可达时，SIP 终端会自动切换到备份服务器请求服务，保障用户使用的连续性；当主服务器恢复后，SIP 终端能够自动切换到主服务器请求服务。
图 1 SIP Server 主备份
Failover:主服务器不可用时，备份服务器接替主服务器承担所有业务，且不影响客 户使用的机制。
Failback:备份服务器处于工作状态时，设备探测主服务器是否恢复，以便快速切换 到主服务器的机制。
Server Unavailable: 客户端请求注册，Server 响应 500/503，或者 UDP 收到目标地址不可达 ICMP，或者 TCP 连接超时。
Register Failback：当主服务器不可用的情况下，话机注册到备份服务器时，话机创建新的 Register Dialog 用于探测主服务器是否恢复的机制；此功能有独立的、可配置的探测周期。
此文档是针对那些想了解 Dial plan 功能是如何改进的公司内部研发或者测试人员。
配置话机 SIP 线路两个 Server 信息，SIP Server1 是主服务器，SIP Server2 是备份服务器。
话机支持 Failover 的信令包括 Register、Invite、Bye，其他暂未支持；
2.2.1Register Failover
触发条件：手动注册/注册超时/Option、Cancel 请求超时
1)话机发送 Register 信令到主服务器；
2)话机尝试发送 Register 到主服务器指定次数（V3 产品）/特定时间(V2 产品)；
3)主服务器 Unavailable，话机发送 Register 信令到备份服务器；
4)备份服务器响应 200 OK，话机注册成功；
2.2.2Invite Failover
触发条件：用户拨打电话
1)话机 A 呼叫话机 B；
2)话机 A 发送 Invite 请求到主服务器；
3)话机 A 尝试发送 Invite 到主服务器指定次数（V3 产品）/特定时间(V2 产品)；
4)主服务器 Unavailable，话机发送 Register 到备份服务器；
5)备份服务器响应 200 OK 给话机，话机注册备份服务器成功；
6)话机发送 Invite 请求到备份服务器；
7)备份服务器响应 200 OK，话机 A 和 B 建立通话。
2.2.3Bye Failover
触发条件：话机通过主服务器建立一路通话后，话机挂断电话
1)话机 A 通过主服务器和话机 B 建立一路通话；
2)话机 A 挂断电话
3)话机 A 发送 Bye 请求到主服务器；
4)话机 A 尝试发送 Bye 到主服务器指定次数（V3 产品）/特定时间(V2 产品)；
5)主服务器 Unavailable，话机发送 Register 到备份服务器；
6)备份服务器响应 200 OK 给话机，话机注册备份服务器成功；
7)话机发送 Bye 消息给备份服务器；
8)备份服务器响应 200 OK，话机 B 通话结束。
2.2.4Failover 失败
当所有服务器都不可用时，话机会按照主备份服务器优先级依次尝试每一个服务器指 定次数（V3 产品）/特定时间(V2 产品)，最后一个服务器例外，根据 RFC3261 规范，SIP 会尝试 64*T1（32s），当前 SIP 信令请求失败，并反馈给用户。
话机支持独立 Register Failback；话机注册备份服务器成功后会定时发送独立Register 给主服务器，用于探测主服务器是否恢复。
触发条件：Register Failback 定时器超时。
1)话机注册备份服务器成功；
2)Register Failback 超时，话机发送独立 Register 给主服务器；
3)主服务器响应 200 OK，话机切换到主服务器；
当主服务器仍然不可用时，话机发送的 Register 会根据 RFC3261 重传 Register，直至 64*T1(32s)超时；超时后会再次启动定时器周期性探测主服务器。
| 配置项名 | 描述 | 值 | |
| SIPN | Register Addr: | 主服务器地址。 |
IP/域名 默认值：空 |
| SIPN | Register Port: | 主服务器服务端口。 |
数值型 默认值：5060 |
| SIPN | Register TTL: | 主服务器注册周期。 |
数值型 默认值：3600 单位：秒 |
| SIPN | Transport: | 主服务器传输协议，UDP、TCP、TLS。 |
0：UDP 1：TCP 3：TLS 默认值：0 |
| SIPN | Backup Addr: | 备份服务器地址。 |
IP/域名 默认值：空 |
| SIPN | Backup Port: | 备份服务器服务端口。 |
数值型 默认值：5060 |
| SIPN | Backup TTL: | 备份服务器注册周期。 |
数值型 默认值：3600 单位：秒 |
| SIPN | Backup Transport: | 备份服务器传输协议，UDP、TCP、TLS。 |
0：UDP 1：TCP 3：TLS 默认值：0 |
| SIPN | Enable Failback: |
控制线路是否启用 Register Failback 功能。 |
0/1 默认值：1 |
| SIPN Failback Interval: | 注册到备份服务器/Proxy 后，探测主服务器/Proxy 是否恢复的时间间隔。 |
数值型 默认值：1800 单位：秒 | |
| SIPN Signal Retry Counts: |
服务器/Proxy 不可用时，SIP Reqeust 重传的次数；最后一个服务器/Proxy 除 外（32s 超时）。 |
数值型 默认值：3 | |
用户可以登录话机的 Web 服务器，对主备份服务器进行配置。
1)点击“线路”标签，选择 SIP 子标签（默认即此页面）；
2)通过页面内部“线路”下拉列表框选择要配置的线路；
3)配置线路注册信息；
4)配置 SIP Server1（主服务器）和 SIP Server2（备份服务器）服务器信息； 如图 2 所示；
5)点击当前页面的“基本设定”，对主备份 Failback 相关配置项进行设置；如图 3 所示；
6)点击页面底部的“提交”按钮使配置生效。

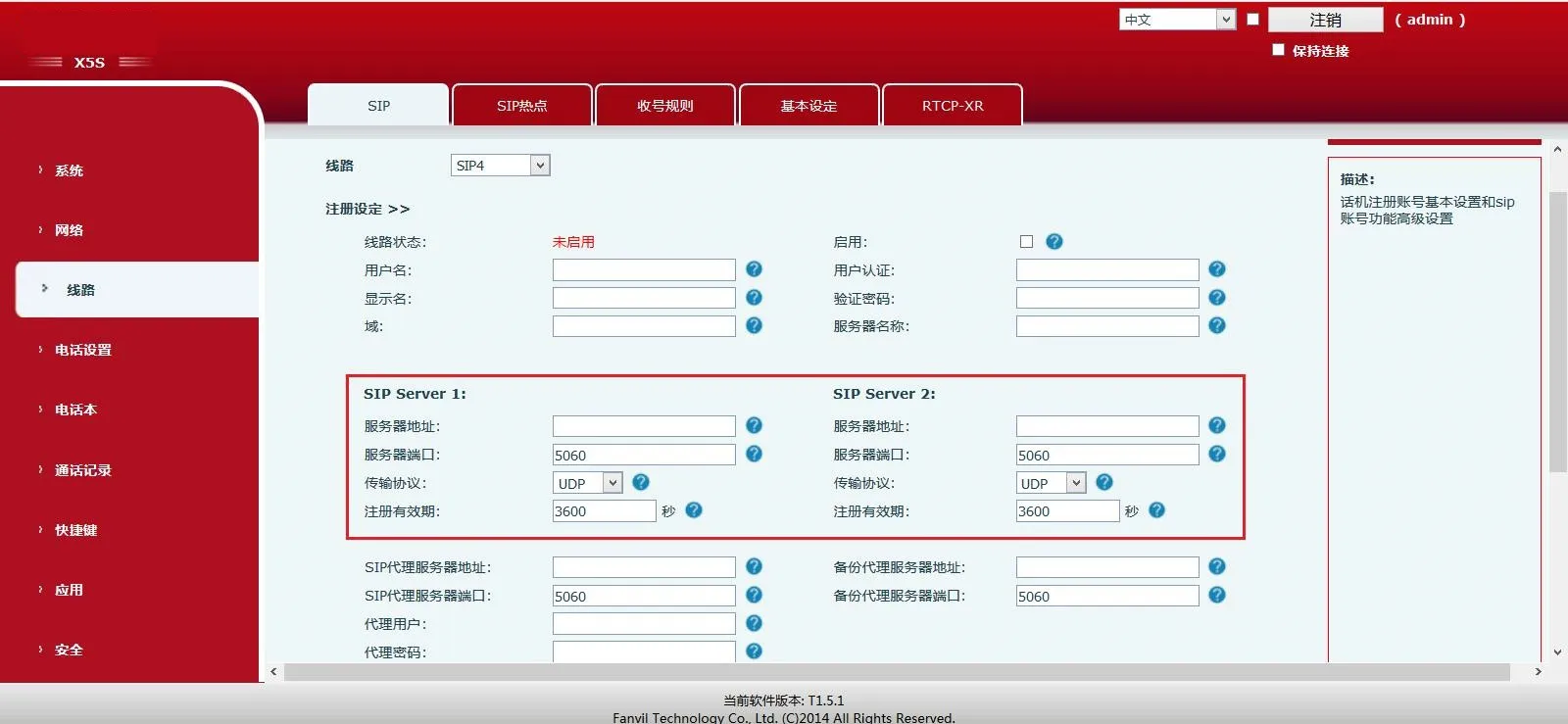

图 2 SIP Server 主备份配置

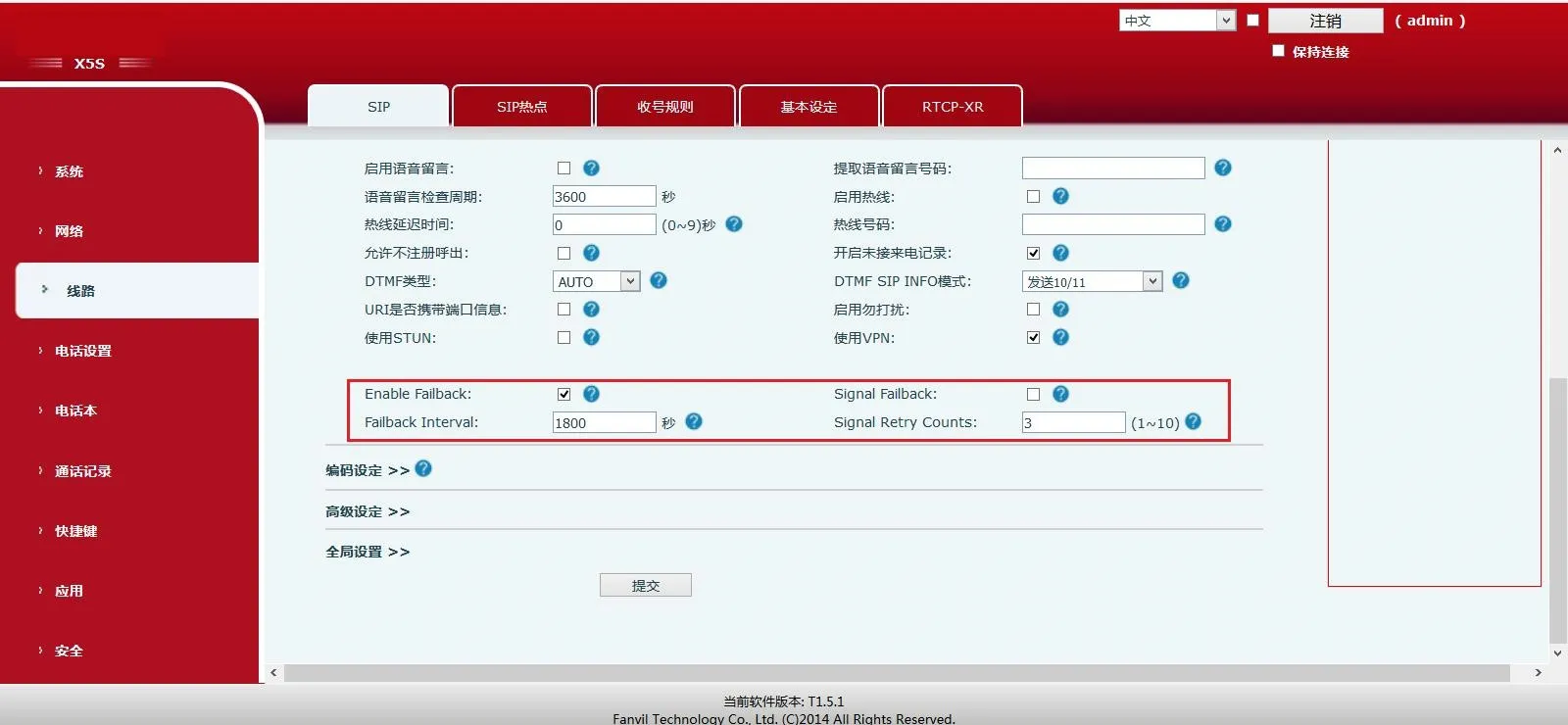

图 3 SIP 主备份 Failback 配置
