IntroductionOverviewThis文档主要介绍语音自检功能
本文档主要介绍产品的语音自检功能。
语音自检是指对设备扬声器和麦克风进行检测，也称为回声自检。其工作原理为设备通过扬声器播放声音，再由麦克风采集声音，以此判断扬声器与麦克风是否正常工作。该功能常用于远程检测设备音频部件的运行状态。下文将详细介绍工业设备语音自检的操作方法。
i12、i11、i16V、i18S、i20S、i30、i32V、i33V、i16SV、i10SV、PA3、PA2S。
设备通过扬声器播放音频（如短音频片段），麦克风同步采集声音并统计音频接收占比。若检测结果超出设定阈值，则判定测试成功；若低于阈值，则判定测试失败。工作原理如下图1所示：

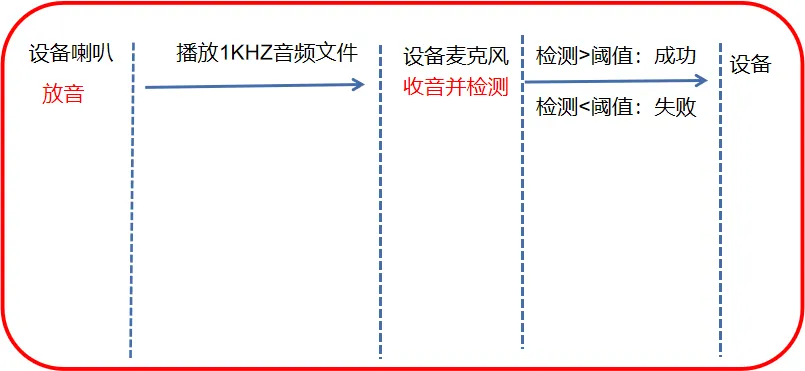

图1 语音自检原理示意图
语音自检广泛应用于设备远程巡检工作。为节省时间、提升运维效率，当广播无声音或播放音频突然中断时，工作人员可在控制室对设备发起远程自检。

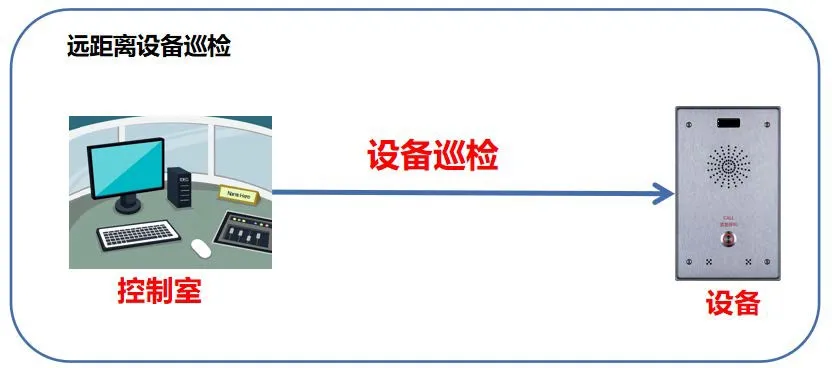

图2 语音自检应用场景示意图
① 一台对讲系列设备（本次以i12为例）、一台PoE交换机（或直流电源）、一台云翼服务器，将设备接入交换机。
② 一台配置电脑与服务器，将电脑连接至同一交换机，确保电脑与设备网络互通。
① 将i12设备、服务器、电脑接入同一台交换机，保证两端网络正常连通。连接架构如下图3所示。

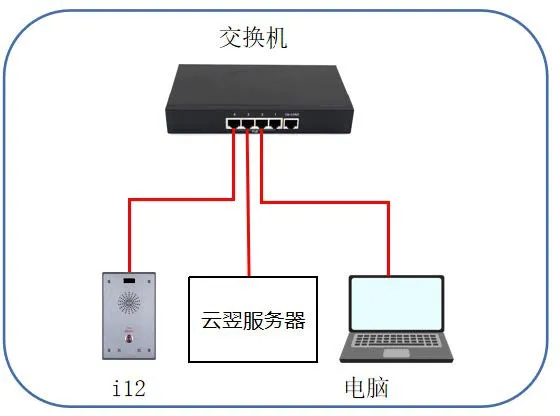

图3 设备与电脑连接示意图
回声自检支持多种实现方式，每种方法详情如下。
主动URI指由远程控制台发起HTTP GET请求，设备内置HTTP服务器解析指令并响应，从而实现设备远程控制。
(1) 自检格式：http://device_ip/cgi-bin/ConfigManApp.com?key=ECHO_TEST；
① device_ip：待测设备IP地址，示例：172.18.8.15；
② 返回结果：扬声器、麦克风连接正常时显示success；未接入或硬件损坏时显示Failure；
(2) 操作示例：在浏览器中输入上述地址。音频设备连接正常时，页面返回success，详见下图4。

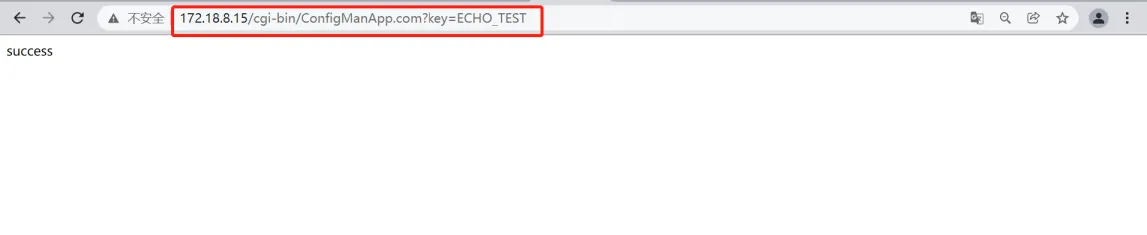

图4 主动URI语音自检示意图
HTTP API是用于对接第三方应用及管理系统的程序接口。设备作为HTTP服务端，在http://ip/xmlservice 提供接口服务。第三方客户端发送XML格式的HTTP POST请求完成交互。
HTTP API请求格式：
(1) 客户端 → 服务端请求：
（?xml version="1.0" encoding="UTF-8" ?）
（FanvilPhoneExecute beep=”yes” ）
（ExecuteItem>URI="cmd:echo_test"（/FanvilPhoneExecute）
cmd:audio_play：代表指令为回声自检；
(2) 服务端 → 客户端响应：
（?xml version="1.0" encoding="UTF-8"?）
（FanvilPhoneExecute）
（ExecuteItem>URI="cmd:echo_test"）
（RetCode>0）
（info）
（![CDATA[success]]）
（/info）
（/FanvilPhoneExecute）
(3) 返回结果：音频配件正常返回success；异常损坏返回Failure；
(4) 操作示例：可使用Postman、ApiPost等工具，向http://device_ip/xmlservice 发送POST请求。填写合法请求内容后点击“发送”，即可获取自检结果，如图5所示。

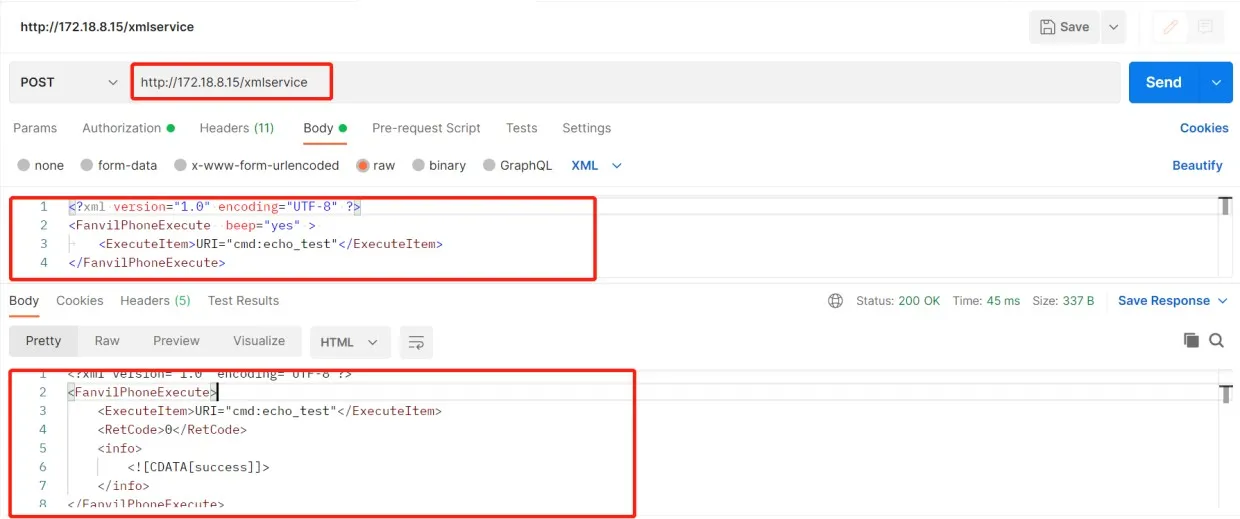

图5 HTTP API语音自检示意图
可在定时计划配置中添加语音自检任务。设备将在设定时间段/时间点自动执行自检，并通过动作URL上报检测结果。
(1) 登录设备网页管理端，依次进入“对讲设置” --- “定时计划” --- “定时规则”，新增定时任务，参考图6：
① 执行类型：选择“语音自检”；
② 执行时间：选定需要自动检测的时段。

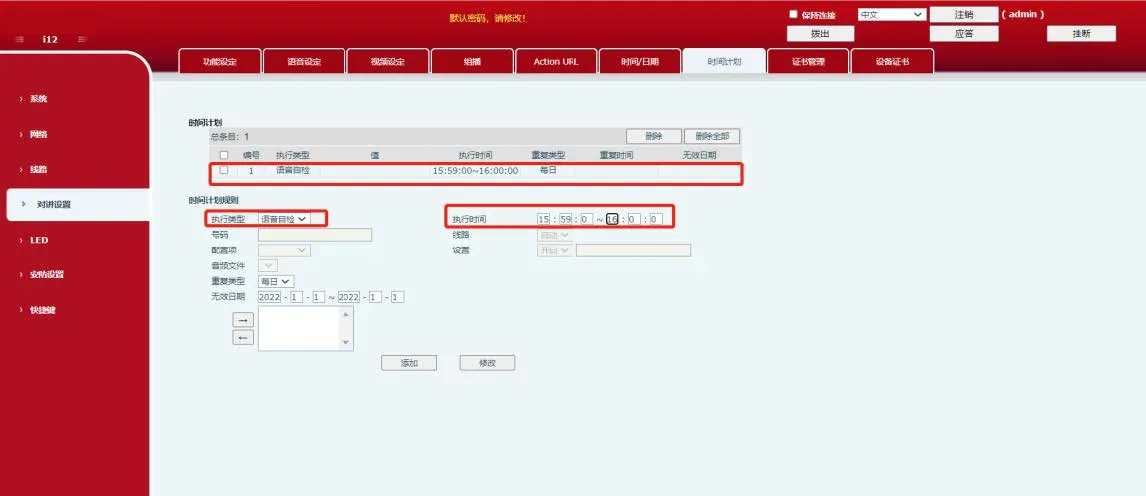

图6 定时计划语音自检示意图
(2) 计划添加完成后，定时列表将显示新增条目。到达设定时间，设备将自动执行语音自检。
SIP消息方式适用于公网环境。服务器下发消息型主动URI指令，设备以200 OK应答MESSAGE请求；随后设备推送结果报文至管理平台，平台同样回复200 OK完成交互。
(1) 在服务器注册设备账号。
(2) 以云翼服务器为例，登录服务端网页，进入“自检任务” --- “新增”，创建自检任务。
(3) 选中任务并点击执行，扬声器与麦克风正常则任务执行成功；配件故障或未连接将判定失败，服务端页面展示异常状态。同时可点击“自检结果”查看历史记录。

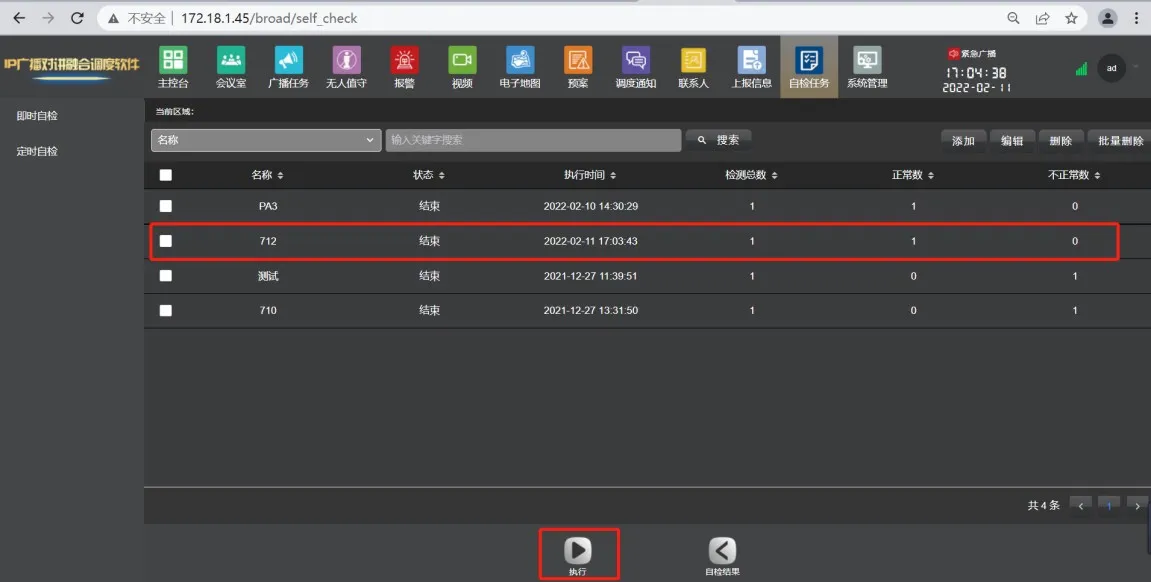

图7 SIP消息语音自检示意图

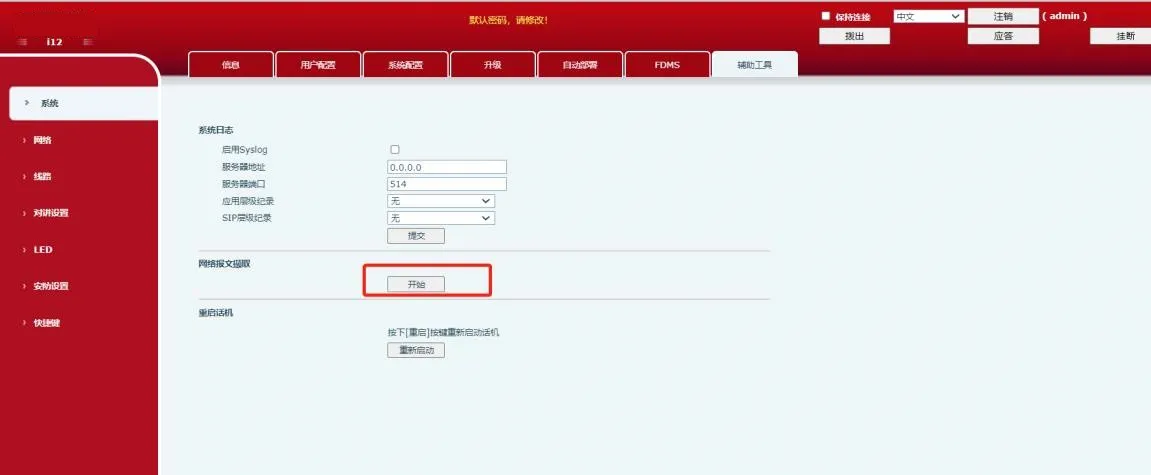

(4) 也可通过设备抓包验证自检结果。自检开始前，进入设备网页“系统” --- “辅助工具” --- “网络抓包”，点击“开始”。
图8 设备抓包示意图
自检完成后，在设备网页点击“停止”。使用Wireshark打开抓包文件，筛选“sip”字段。若MESSAGE报文中包含“Success”，代表自检成功；出现“Fail”或“Failure”则为自检失败。

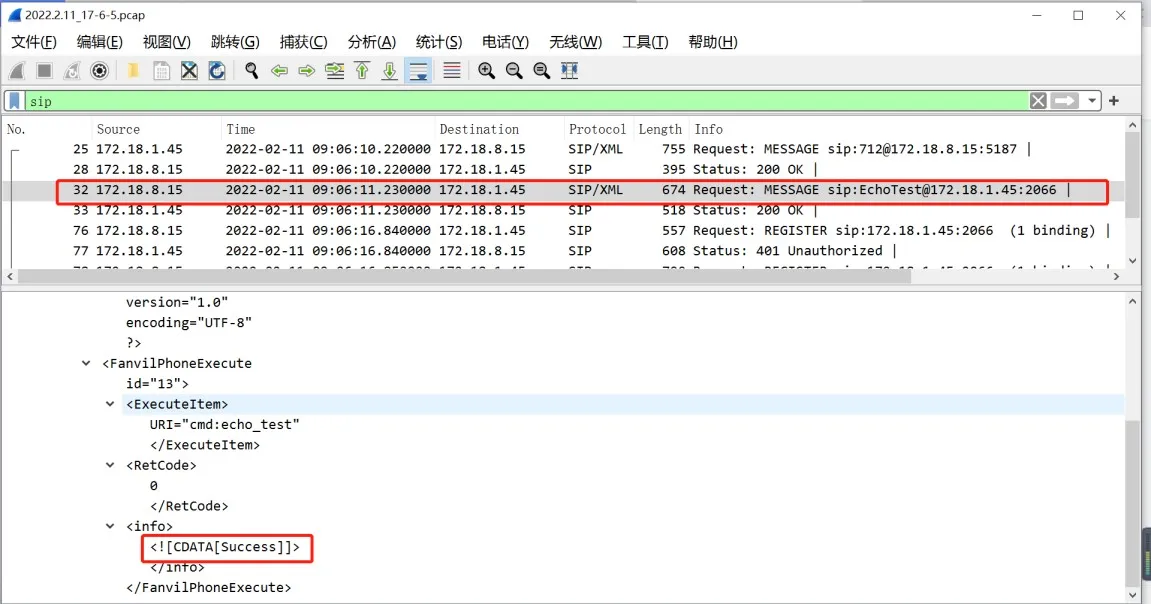

图9 抓包结果示意图
实际使用过程中，常会遇到语音自检失败的问题，故障诱因较多，可按以下步骤排查：
(1) 检查接线连接
语音自检失败时，首先检查扬声器与麦克风接线是否牢固。扬声器未接入通常直接判定失败，但嘈杂环境可能造成误判显示成功；麦克风断开连接，必然导致自检失败。
(2) 检查配件完好性
接线正常但依旧检测失败时，排查扬声器、麦克风是否物理损坏。若硬件无异常，请联系技术支持。
(3) 确认环境噪音
自检核心逻辑为设备播放1kHz音频信号，麦克风接收同频信号。若环境中存在1kHz同源噪音，会造成检测失真。例如扬声器损坏时，环境同频杂音可能被设备采集，从而误判测试通过。
