融合通信系统的目标，是将语音、调度、对讲、广播、视频联动、应急通知和业务通信整合到一个协同平台中。但在很多项目中，系统不能只作为封闭的 IP 网络运行。它往往还需要连接公共电话网、传统 PBX 线路、运营商语音业务或企业已有电话资源。因此，外部电话线路接入成为系统规划中的关键部分。

在实际部署中，融合通信系统接入电话业务主要有三种主流方式：FXO 模拟中继接入、E1 数字中继接入和IMS/SIP 中继接入。每种方式都有自己的网络结构、成本模型、容量范围、网关要求和适用场景。正确选择接入方式，不仅影响通话质量和并发量，也会影响号码、路由、安全、扩展、维护和长期运营成本。

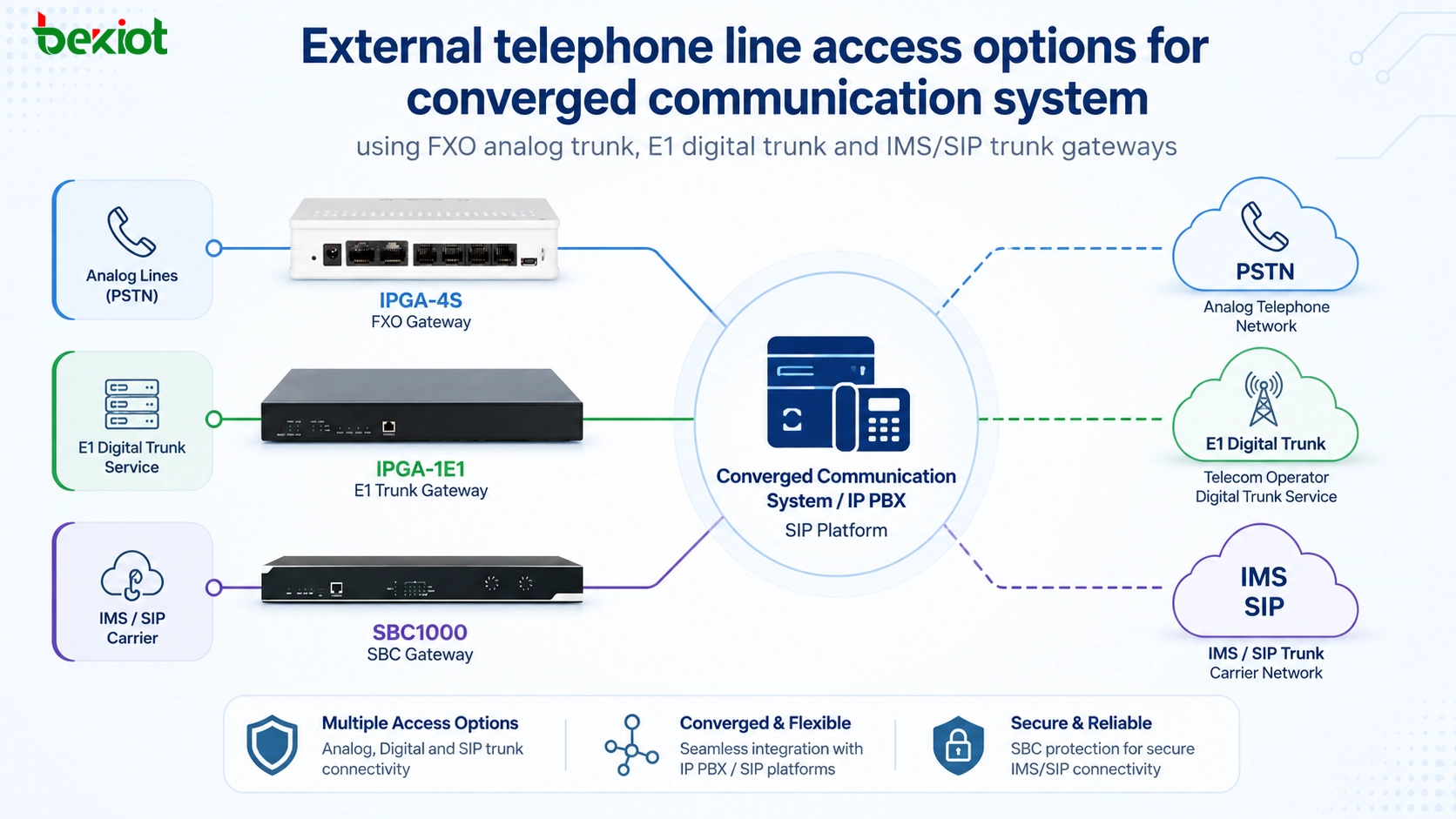

融合通信系统通过 FXO 模拟中继 E1 数字中继和 IMS SIP 中继网关接入外部电话线路的方案 — 融合通信系统可通过 FXO 模拟线、E1 数字中继或 IMS/SIP 中继服务接入外部电话网络。

为什么外部语音接入仍然重要

现代通信平台越来越 IP 化。SIP 服务器、IP PBX 系统、软交换平台、调度台、SIP 电话、工业电话、应急话站和 IP 扬声器，都可以通过以太网或专用 IP 网络通信。对于内部通信，这种架构高效而灵活，用户可以拨打分机、触发广播、加入调度组，并通过 IP 连接多个站点。

但许多组织仍然需要通过公共电话网拨打和接听电话。控制室可能需要呼叫外部维修人员；工厂可能需要公共语音线路联系供应商、客户和应急服务；园区可能希望内部 SIP 分机能接收公网来电；交通枢纽也可能需要调度员呼叫手机或固定电话。在这些场景中，融合通信平台必须具备可靠的外线接入设计。

外部接入方式应根据通话量、现有运营商资源、部署预算、号码要求和未来扩展来选择。只有少量外呼的小型站点可以使用模拟线；并发需求较高的大型组织可以选择 E1 数字中继或 IMS/SIP 中继；分布式企业则可能更适合带 SBC 保护和集中路由的 IP 化方案。

三种主要接入路径

三种常见接入路径并不只是线缆不同，它们代表的是不同代际的电话接入方式。FXO 模拟接入连接传统电话线；E1 数字中继通过数字传输接口汇聚多路语音通道；IMS/SIP 中继则通过 IP 宽带网络承载语音服务，更符合现代运营商架构。

优秀的设计不会把某一种方式视为绝对优于其他方式，而是将每种方式匹配到具体项目需求。FXO 简单，适合小容量接入；E1 提供更高并发和统一外部号码；IMS/SIP 提供 IP 化接入、灵活业务能力，并与现代融合平台更匹配，但通常需要认真规划安全与互通。

在网关选型方面，Becke Telcom 可与这些接入类型进行轻量匹配：IPGA-4S FXO Gateway 用于模拟线路接入，IPGA-1E1 Trunk Gateway 用于 E1 数字中继接入，SBC1000 Gateway 用于 IMS/SIP 中继的安全与互通。

小容量接入可使用模拟线路

FXO 模拟中继接入是传统电话线路方式。简单来说，它与许多传统固定电话业务使用的线路类型相同。当融合通信系统需要通过模拟线连接电信运营商时，需要使用 FXO 网关，将模拟电话线转换为面向通信平台的 SIP 或 IP 语音接入。

这种方式的主要优势是简单。如果站点只需要少量外线，模拟接入容易理解、部署方便，适合小型办公室、小型工厂、分支站点、安保室、物业办公室以及外部通话需求有限的位置。

不过，FXO 模拟接入有一个明确限制：每个电话号码通常对应一条物理电话线。如果项目需要几十路或上百路外部通道，把大量模拟线拉入机房就会变得低效且不现实。线缆管理、安装成本、端口数量、维护工作和运营商服务协调都会更加复杂。

另一个运行问题是号码管理。当每条线路都有独立电话号码时，外部服务管理会不太方便。运营商可以提供连选或将多条模拟线绑定到一个公网号码，但这类服务可能需要额外配置和费用。因此，FXO 更适合低并发外部通话，而不是大规模电话接入。

FXO 网关如何接入系统

FXO 网关位于模拟电话线与 IP 通信平台之间。一侧连接运营商模拟电话线，另一侧注册或连接到 SIP 服务器、IP PBX、软交换或融合通信系统。网关将模拟语音和信令转换为 SIP/RTP 流量，使内部 IP 分机能够拨打和接听外部电话。

规划 FXO 接入时，项目团队应统计所需外线数量，并选择端口容量匹配的网关。例如，四口 FXO 网关可以连接四条模拟电话线。对于小型站点，这可能已经足够；对于更大的部署，FXO 扩展会变得困难，此时应考虑 E1 或 IMS/SIP 接入。

FXO 规划还应包括来电显示、线路极性、忙音检测、阻抗匹配、拨号计划路由、紧急呼叫规则和故障切换行为。这些细节会影响通话是否正确释放、入局号码是否正常显示，以及网关能否平稳适配运营商模拟线路特性。

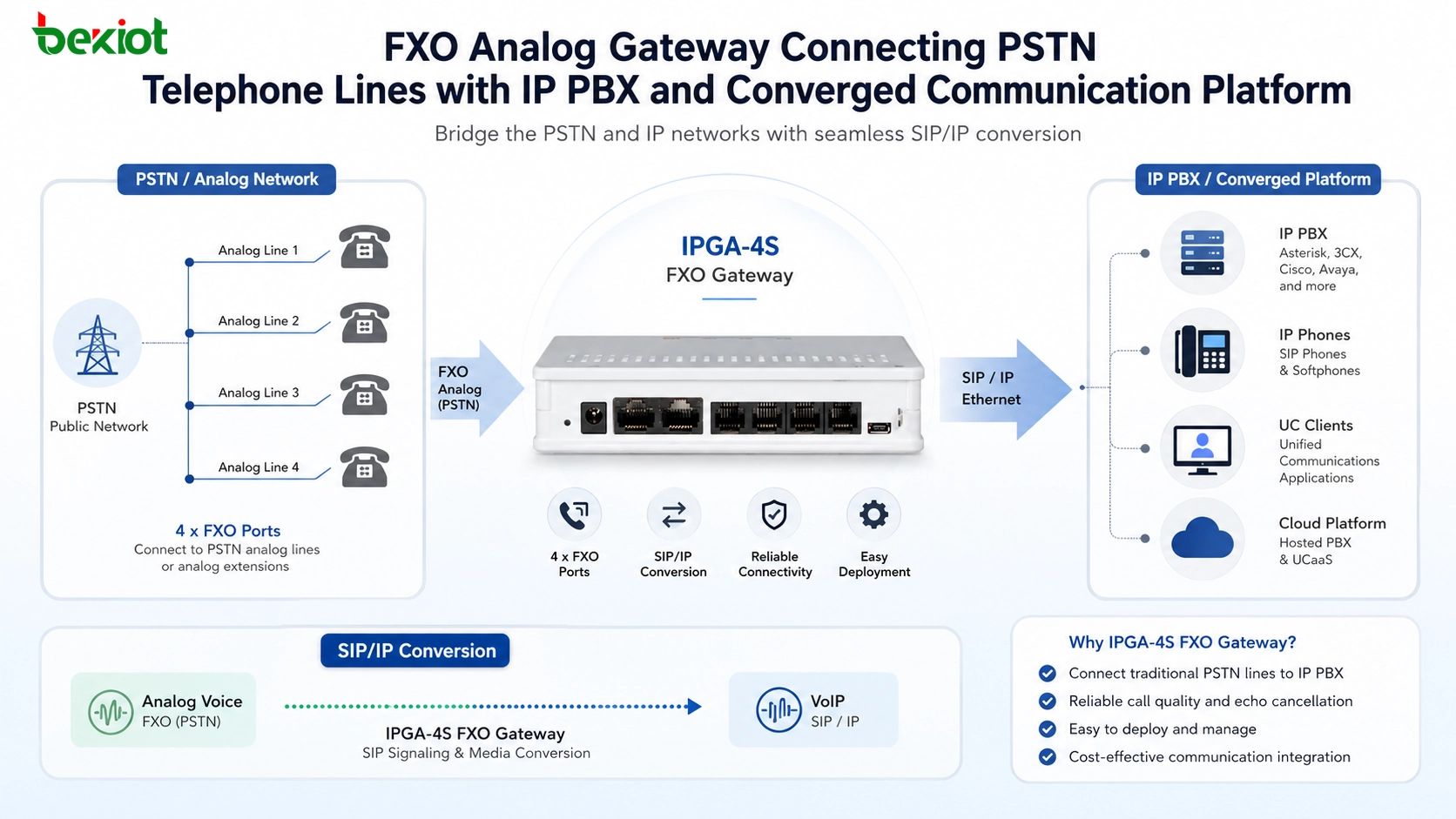

FXO 模拟网关连接 PSTN 电话线 IP PBX 与融合通信平台 — FXO 网关将传统模拟电话线转换为面向 IP PBX 和融合通信平台的 SIP 语音接入。

使用数字中继扩展外部通话

E1 数字中继接入解决了高并发语音业务需要大量独立模拟电话线的问题。它不是为每条通话路径分配一条物理模拟线，而是使用数字时分传输。一个 E1 接口包含 32 个时隙，在典型语音中继应用中通常可提供 30 路并发语音通道，其余时隙根据实现方式用于同步和信令。

这对中大型项目是重要优势。通过 E1 接入，组织可以用远少于模拟线路的物理电路支持多路同时通话。结合运营商侧光纤或数字传输，E1 能向客户侧提供稳定、集中的电话接入，同时让机房布线更容易管理。

E1 数字中继适合需要较高通话并发、统一外部电话号码、集中入呼和外呼路由、稳定语音接入的站点。例如企业总部、大型工厂、调度中心、医院、园区、酒店、交通设施，以及需要同时接收或发起大量公共电话呼叫的组织。

规划 E1 信令与容量

E1 中继网关将运营商 E1 数字中继连接到融合通信系统。网关把 E1 语音通道和信令转换为 IP 平台可用的 SIP 语音通道。在许多实际部署中，E1 中继可能使用 ISDN-PRI 或 SS7 等信令方式，具体取决于运营商和地区网络设计。

选择 E1 网关时，工程师应确认三个重点。第一是端口数量，一个 E1 端口通常支持最多 30 路语音通道，因此 E1 端口数应匹配预期并发。第二是信令模式，网关必须支持运营商提供的信令类型。第三是号码与路由设计，系统应支持入局号码映射、出局路由选择、来电显示处理和紧急呼叫路由。

E1 接入具有较强并发能力，但整体成本可能高于小规模模拟接入。线路服务、网关设备、运营商协调和信令配置都需要更专业的规划。因此，E1 最适合具备足够通话量、能够支撑数字中继投入的项目。

将语音接入迁移到 IP 网络

IMS/SIP 中继接入反映了从专用语音电路向 IP 化运营商服务转变的大趋势。传统 FXO 线路和 E1 中继通常需要专用物理线路，这可能增加部署成本，尤其是在组织已经向 IP 基础设施和宽带网络迁移的情况下。

IMS 使用 SIP 作为会话控制协议。由于许多融合通信系统本身已经基于 SIP，IMS/SIP 中继可以比传统线路接入更自然地把运营商语音业务连接到 IP PBX、软交换或通信平台。它可支持高并发、集中路由、灵活号码管理和更丰富的业务能力。

随着宽带接入能力逐年提升，IP 网络可以承载更多实时语音和视频流量。对于需要可扩展外部语音接入的组织，IMS/SIP 中继能够减少对独立模拟或 E1 物理电路的依赖，并让语音业务更容易融入现代 IP 通信架构。

为什么通常需要 SBC

虽然 IMS/SIP 中继更符合 IP 通信方向，但并不建议在所有项目中直接连接。许多项目会在 IMS/SIP 中继与融合通信系统之间部署 Session Border Controller，即 SBC。SBC 作为安全、互通、路由和媒体控制边界。

SBC 可以保护内部通信系统，避免其直接暴露在外部 SIP 网络中。它可帮助实现 NAT 穿越、SIP 规范化、拓扑隐藏、访问控制、编解码协商、媒体锚定、呼叫准入控制和故障路由。当运营商 IMS 网络与企业通信平台在 SIP 行为、编解码策略或传输设置上存在差异时，SBC 也能提升兼容性。

从实际角度看，SBC 让 IMS/SIP 中继接入更安全、更容易控制。它在运营商网络与企业通信网络之间提供专业边界，帮助系统保持稳定通话行为，同时降低安全和互通风险。

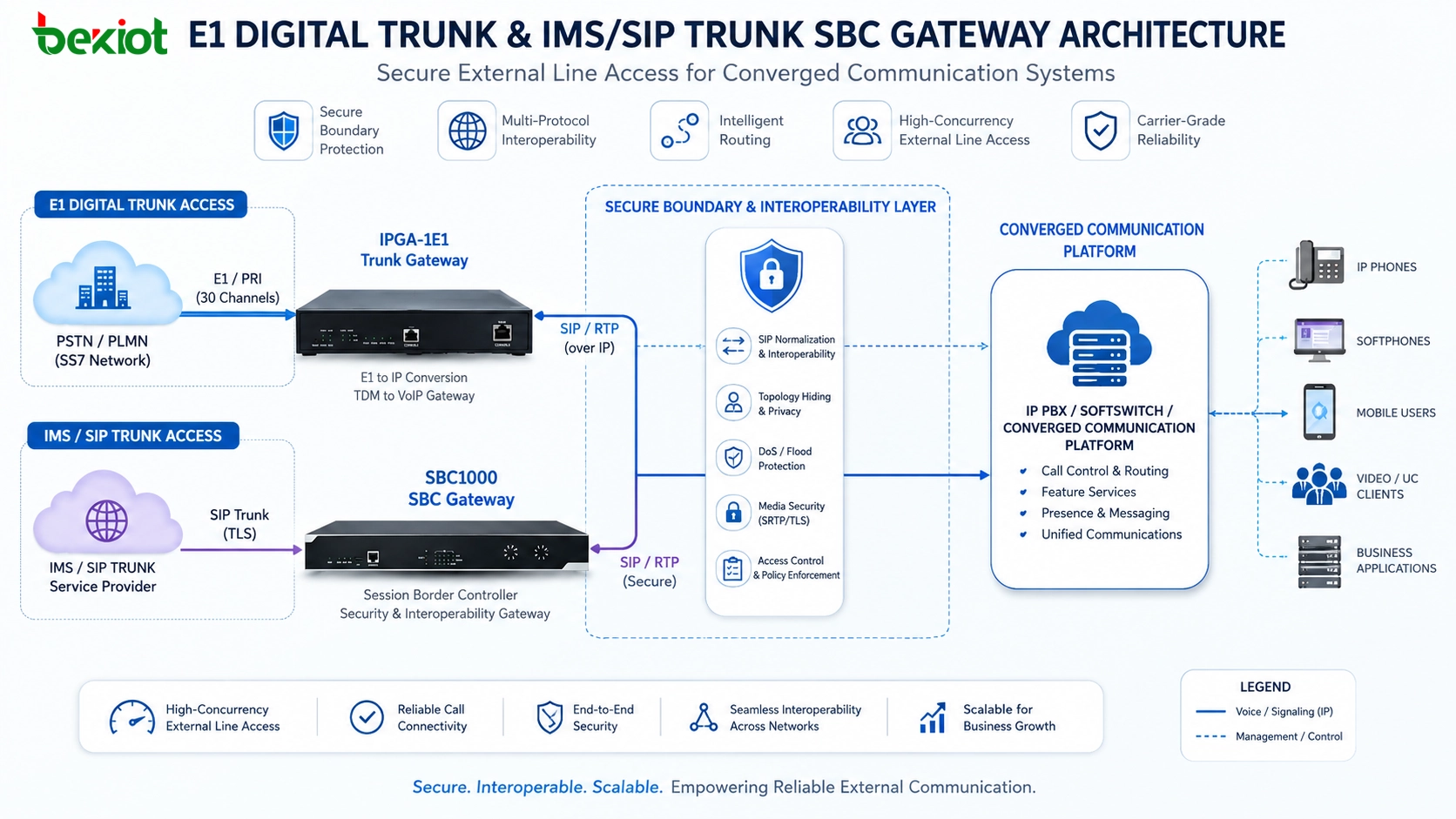

E1 数字中继 IMS SIP 中继和 SBC 网关架构用于融合通信系统安全外线接入 — E1 中继网关和 SBC 网关可为融合通信平台提供高并发且安全的外部语音接入。

为项目选择合适的方法

正确的接入方法取决于项目规模和用途。FXO 模拟接入适合电话线数量少、外部通话并发较低的场景。当系统只需要少量公网电话路径时，它部署简单且具备成本优势。

E1 数字中继接入适合并发通话需求更高的项目。每个 E1 接口可提供最多 30 路语音通道，并可支持统一外部号码接入。它更适合需要集中公共电话服务和稳定多通道入呼、外呼的组织。

IMS/SIP 中继接入适合 IP 化组织、大并发通话、更丰富业务能力和现代运营商集成。尤其当项目希望减少对独立物理语音线路的依赖，并直接通过宽带或运营商 IP 网络建立外部语音接入时，它很有价值。在大多数专业设计中，IMS/SIP 接入应与 SBC 配合，以保障安全和兼容性。

关于无线网关接入

除了 FXO、E1 和 IMS/SIP 中继，一些系统也可能使用带移动 SIM 卡的无线网关连接电话网络。这种方式可用于特殊临时场景、偏远位置、应急备份，或固定电话线路不可用的地方。

不过，这通常不是企业外线接入的主流方式。移动 SIM 卡管理往往受到更严格的政策和运行限制。大规模或长期使用可能带来合规、稳定性和管理挑战。因此，无线网关接入一般保留给特殊场景，而不是常规融合通信部署。

设计呼叫路由架构

选择外部接入方式后，下一步是呼叫路由设计。融合通信系统应定义内部分机如何使用外线、哪些部门可以外呼、入局电话如何分配、呼叫是否进入 IVR、振铃组、调度员、录音服务器或应急坐席，以及故障切换如何工作。

对于 FXO 接入，路由通常基于可用模拟端口和线路组。对于 E1 接入，路由可以基于中继组、DID 号码、来电显示规则和部门策略。对于 IMS/SIP 接入，路由可以更加灵活，尤其当 SBC 支持多个中继、运营商故障切换、号码改写和编解码控制时。

在任务关键环境中，必须认真规划紧急呼叫。系统应定义紧急外呼使用哪条中继、主叫身份如何呈现，以及主中继故障时如何处理。外线接入不仅是成本或容量问题，也是安全与业务连续性规划的一部分。

安全与可靠性考虑

外部电话接入会引入风险，因为通信系统开始连接外部网络。对于模拟和 E1 接入，风险主要与线路稳定性、物理连接、防欺诈和呼叫路由控制有关。对于 IMS/SIP 接入，由于 SIP 流量跨越 IP 网络，网络安全更加重要。

安全规划应包括强 SIP 认证、IP 白名单、受支持时的传输安全、SBC 拓扑隐藏、防扫描策略、呼叫速率限制、防话费欺诈和明确的路由权限。录音、日志、告警上报和呼叫详单也能帮助管理员监测异常行为。

可靠性规划应包括网关冗余、备用中继、电源保护、网络监控、运营商 SLA 审查和故障路由。在大型项目中，外部语音接入不应依赖单一路径。根据本地运营商资源和预算，可以采用 IMS/SIP 作为主中继、E1 或 FXO 作为备份的混合设计。

结论

融合通信系统接入外部电话业务主要有三种主流方式：FXO 模拟中继、E1 数字中继和 IMS/SIP 中继。FXO 适合少量外线和低并发；E1 适合高并发电话接入和统一号码；IMS/SIP 适合现代 IP 化运营商接入、大规模业务集成和更丰富的通信能力。

最佳选择取决于实际项目。小办公室或分支站点可能只需要几条模拟线；大型企业、园区或指挥中心可能需要 E1 数字中继；现代 IP 化通信系统则更可能选择 IMS/SIP 中继，并在网络边界部署 SBC。

成功的外线接入设计应平衡成本、容量、安全、兼容性、运营商资源和未来扩展能力。通过合适的网关架构，融合通信平台可以将内部 SIP 用户、调度台、应急终端和公共电话网络连接成一个稳定、可管理的通信系统。

常见问题

融合通信系统的主要外部电话接入方式有哪些？

三种主要方式是 FXO 模拟中继接入、E1 数字中继接入和 IMS/SIP 中继接入。FXO 适合小容量模拟线路，E1 适合高并发数字中继，IMS/SIP 适合基于 IP 的运营商语音接入。

什么时候应使用 FXO 模拟接入？

当系统只需要少量外部电话线路时，FXO 模拟接入比较适合。它部署简单、成本较低，适合低并发场景，但不适合几十路或上百路外部通话通道。

一条 E1 中继可以支持多少通话？

典型 E1 中继有 32 个时隙，在常见电话应用中通常可支持 30 路并发语音通话。工程师在选择 E1 中继网关前，还应确认运营商使用的是 ISDN-PRI、SS7 还是其他信令方式。

为什么 SBC 对 IMS/SIP 中继很重要？

SBC 在连接外部 IMS/SIP 中继服务时保护内部通信系统。它可支持 SIP 安全、NAT 穿越、编解码协商、SIP 规范化、路由控制、拓扑隐藏，以及运营商网络与企业平台之间的兼容性。

无线 SIM 网关可以作为外线使用吗？

无线 SIM 网关可用于临时接入、应急备份或没有固定线路的偏远站点等特殊场景。但由于 SIM 卡管理和运行限制较严格，它们通常不是企业外部电话接入的主要方式。
