企业语音系统在向 IP PBX、SIP 中继、云通信或统一语音平台演进时，往往仍需要保留模拟电话、传真机、PSTN 线路以及旧式 PBX 设备。在这种混合部署中，FXS 与 FXO 端口虽然只是小型接口，却决定了系统是否能够正常拨打电话、接听来电、正确振铃并保持备用路由。
虽然 FXS 与 FXO 端口可能使用相同的 RJ11 类型物理连接器，但它们并不相同，电气角色正好相反。一侧提供线路电源、拨号音和振铃电压；另一侧接收这些信号，并像电话终端一样工作。如果连接错误，可能会导致没有拨号音、来电失败、PSTN 备份不可用、传真传输不稳定，甚至造成接口损坏。
为什么必须先定义端口角色
许多模拟语音故障并不是由 SIP 注册、编解码设置、防火墙规则或 PBX 路由逻辑引起的，而是从一个简单的布线错误开始：错误的模拟接口连接到了电路的错误一侧。由于 FXS 和 FXO 端口从外观上可能相似，安装人员必须先确认接入线缆来自终端设备还是来自线路源。
基本规则很清楚。FXS 是服务侧，负责提供电源和信令；FXO 是终端侧，负责接收电源和信令。正确的部署始终是将供电侧连接到受电侧。FXS 对 FXS、FXO 对 FXO 都是不正确的连接，因为两端都在扮演同一种角色。
对于项目规划而言，这意味着每一条模拟线缆都应在安装前完成分类。项目团队需要知道线缆通向电话机、传真机、报警面板、旧 PBX 分机、运营商 PSTN 线路，还是其它语音源。这个阶段的清晰识别可以避免割接后反复排障。
在实际部署中理解 FXS
FXS 是 Foreign Exchange Station 的缩写。在实际工程中，FXS 端口的作用类似电话墙插。它向模拟终端提供线路电流、拨号音和振铃电压。当模拟电话连接到 FXS 端口时，电话可以听到拨号音、在来电时振铃，并通过模拟网关作为分机工作。
FXS 端口用于连接普通模拟电话、传真机、调制解调器、电梯电话、应急电话、门口机、报警面板以及其它模拟终端设备。终端本身不提供线路电源，而是期望从网关获得所需的电气条件。
在许多企业环境中，FXS 端口非常重要，因为它们可以保护既有投资。企业可能已经在办公室、仓库、酒店、园区或工业建筑中部署了可靠的模拟设备。通过使用 FXS 网关，这些设备可以继续投入使用，同时组织可将核心语音平台升级到 IP 架构。
在实际部署中理解 FXO
FXO 是 Foreign Exchange Office 的缩写。在实际项目中，FXO 端口的行为类似一部模拟电话。它从 PSTN 线路、运营商铜线或旧 PBX 的分机端口接收线路电源、拨号音和振铃信号。FXO 端口能够检测振铃、摘机、挂机，并通过模拟线路发送拨号数字。
当网关需要连接外部模拟线路，或连接另一个系统提供的模拟分机时，就会使用 FXO 端口。例如，如果企业希望 IP PBX 使用现有 PSTN 线路进行呼入和呼出，这些 PSTN 线路应连接到 FXO 端口。
当企业需要较稳妥的迁移策略时，FXO 也很有价值。有些站点无法立即取消所有铜线，因为某些号码仍在公开使用，应急呼叫规则依赖传统线路，或本地服务条件有限。FXO 网关可以在不中断日常通信的情况下把这些线路接入新系统。
相关产品：模拟网关 — 贝克通信模拟网关可将模拟电话、传真机、PSTN 中继和传统 PBX 端口连接到 IP 语音系统，并支持灵活的 FXS 与 FXO 部署方式。
面向 IP 语音迁移的实用架构

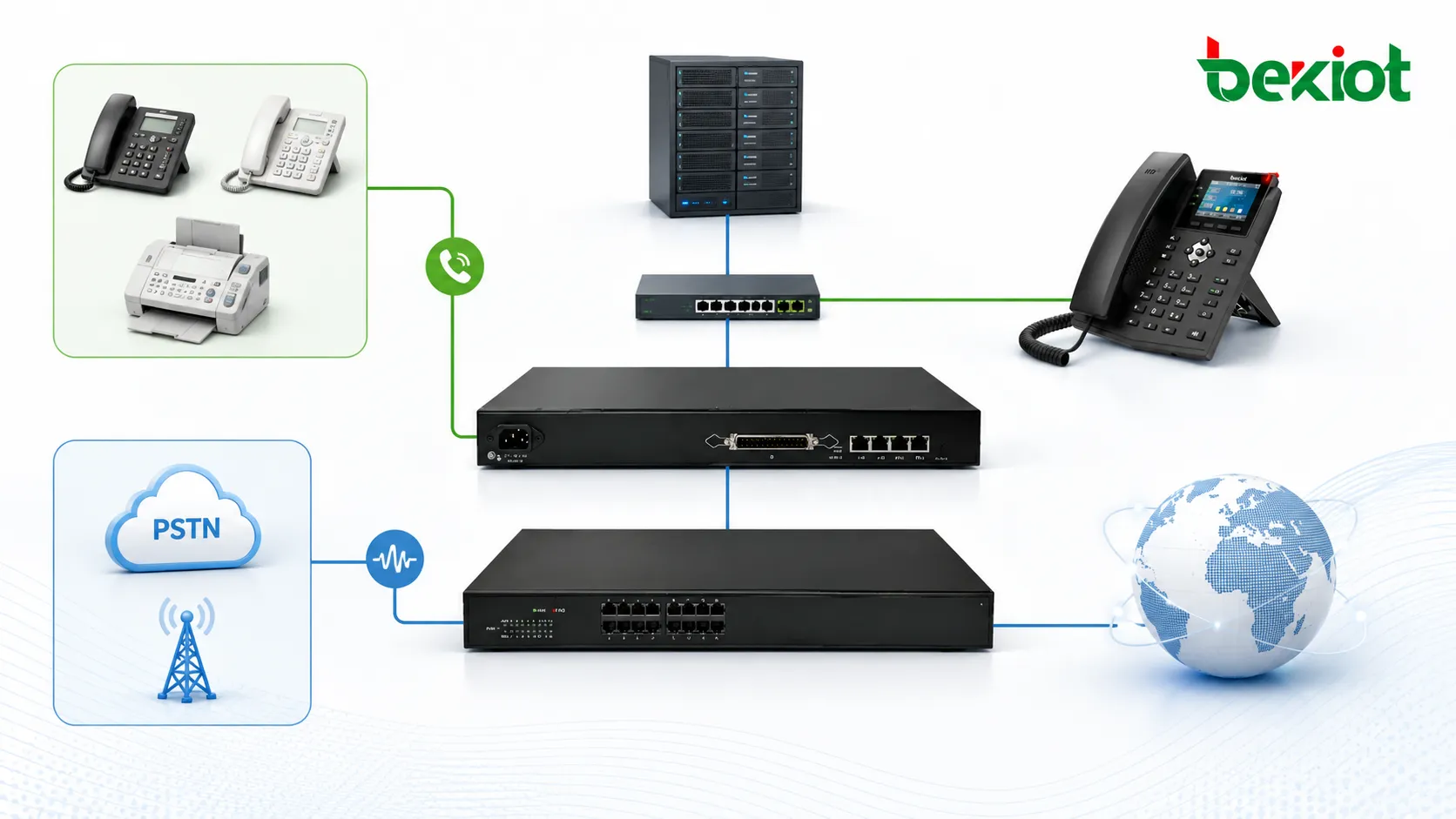

在现代语音迁移项目中，模拟网关成为旧模拟资源与新 IP 通信平台之间的桥梁。FXS 端口连接模拟终端，并将其转换为 IP 分机；FXO 端口连接 PSTN 线路或旧 PBX 端口，并将其转换为可通过 SIP 访问的呼叫路由。
这种架构允许组织逐步迁移。现有电话、传真机、应急线路、分支机构布线以及运营商模拟线路可以继续工作，而主呼叫控制则迁移到 IP PBX 或基于 SIP 的通信平台。这样可以降低替换成本，也避免强制所有终端同时更换。
推荐的设计是把模拟终端接入、外线接入和 PBX 路由逻辑划分为清晰的层级。模拟网关负责电气转换和 SIP 信令。IP PBX 管理分机号码、呼叫权限、路由计划、语音信箱、录音、呼叫队列和中继策略。网络交换机、VLAN、QoS 规则和安全策略则提供稳定语音流量所需的 IP 基础。
常见应用场景
PBX 升级期间保留模拟电话

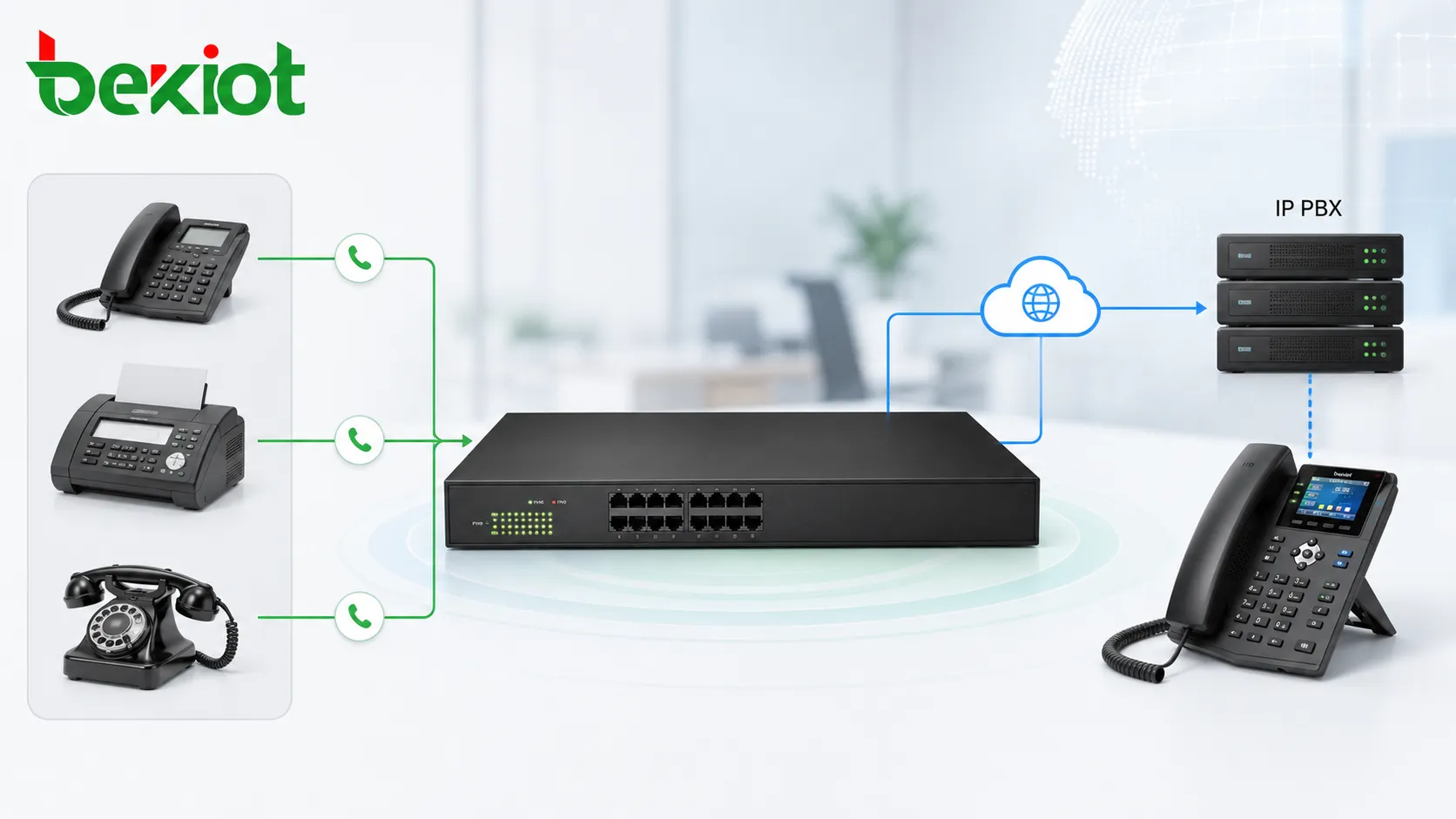

当组织从传统 PBX 升级到 IP PBX 时，办公室、仓库、酒店客房、安防值班室或生产区域中可能仍有大量模拟电话。一次性更换所有设备并不一定必要。带有 FXS 端口的模拟网关可以把这些模拟电话接入 IP PBX，使其继续作为分机使用。
在现有布线难以替换，或模拟电话仍足够可靠可用于日常通信的场所，这种方式尤其有用。网关提供模拟线路接口，而 IP PBX 负责分机号码、呼叫路由、权限和集中语音业务。
将传真机接入 IP 语音系统
许多企业仍使用传真机处理合同、发票、医疗文件、物流表单或政府相关通信。这些传真机通常需要模拟线路接口。FXS 端口可以提供所需的模拟连接，并把传真设备纳入 IP 语音环境。
对于传真应用，项目团队应关注线路质量、编解码设置、T.38 支持以及实际传输测试。传真行为比普通语音通话更敏感，因此在最终验收前应使用真实文档进行测试。
将 PSTN 线路作为呼叫路由
如果站点仍保留电信运营商提供的模拟 PSTN 线路，这些线路应连接到 FXO 端口。随后，模拟网关会把 PSTN 线路转换为 IP PBX 可使用的路由。这样 PBX 就能在一个系统中管理呼入、呼出拨号、呼叫权限和备用路由。
这种设计常见于分支机构、小型企业站点、临时办公室、远程设施以及尚未完成 SIP 中继迁移的地点。它还可以帮助组织在分阶段迁移期间保留现有公网号码。
为关键呼叫建立备用通道

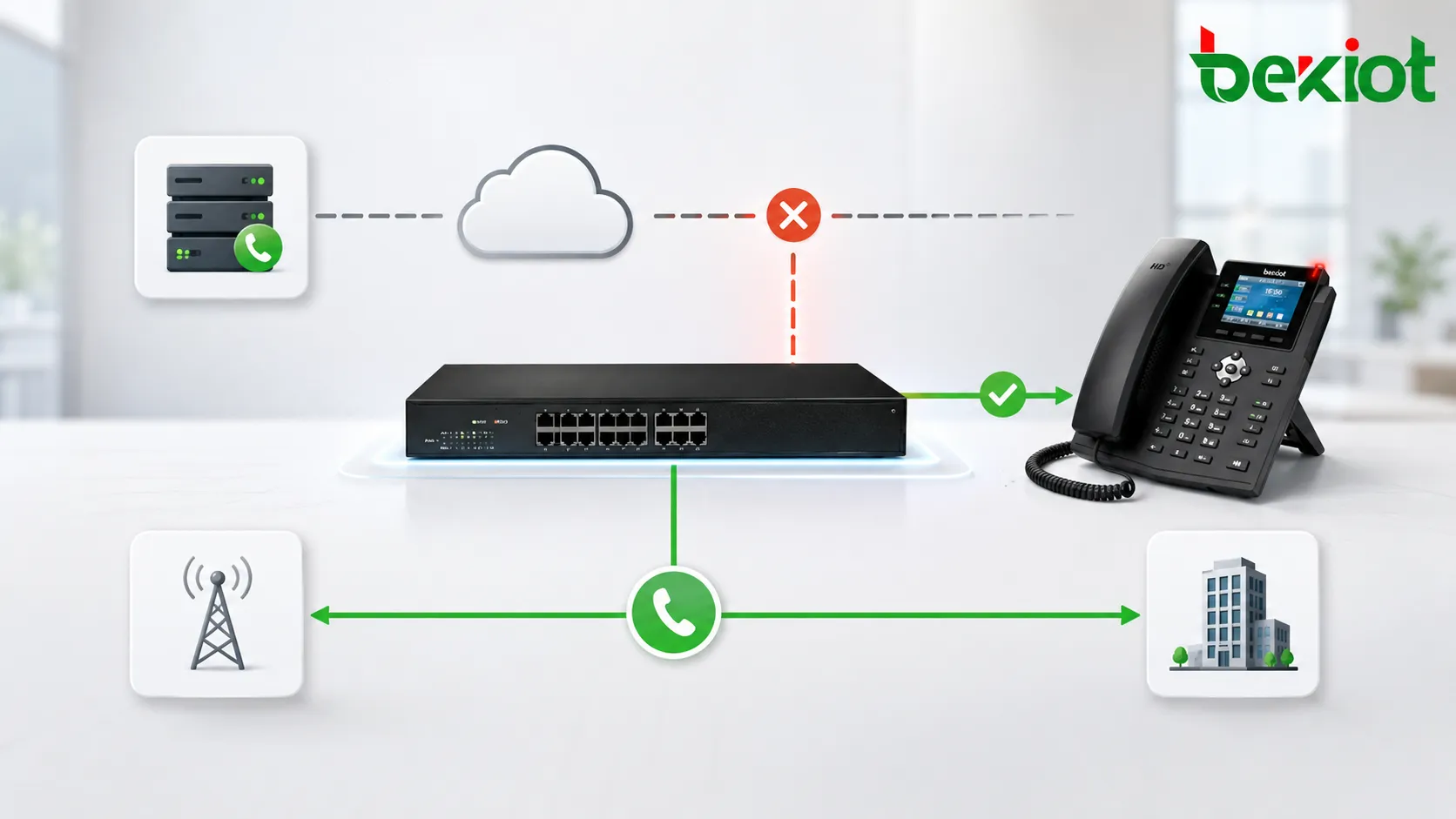

FXO 端口也可以作为备用路由使用。正常情况下，呼叫可能通过 SIP 中继或企业 IP 网络传输。如果互联网连接、SIP 中继、防火墙或数据链路出现故障，指定呼叫可以通过连接 FXO 的 PSTN 线路转出。
这种备用设计适用于医院、工厂、园区、公共服务场所、安防中心以及其它重视语音可用性的环境。即使只有一条传统模拟线路，也能在 IP 连接中断时提供有价值的应急通道。
与旧 PBX 互联
在逐步迁移期间，旧 PBX 可能需要与新 IP PBX 共存。在许多情况下，旧 PBX 的分机端口类似 FXS 源，因为它会向电话提供线路电源和拨号音。若要把旧 PBX 分机接入新的 IP 系统，网关应使用 FXO 端口。
这样可以在过渡期间实现新旧系统之间的呼叫互通。组织可以在把部分部门或站点迁移到新平台的同时，保留现有分机、布线、用户习惯和服务连续性。
规划端口容量与呼叫流程
模拟网关规划应从真实清单开始。项目团队需要统计需要保留多少模拟电话、传真机、报警设备、电梯电话、门口机、PSTN 线路以及旧 PBX 端口。每个模拟终端通常需要一个 FXS 端口；每条模拟外线或旧 PBX 分机源通常需要一个 FXO 端口。
容量规划还应考虑呼叫并发。例如，八部模拟电话并不一定意味着需要八路同时通话，但每部电话仍需要自己的 FXS 接口。另一方面，通过 FXO 端口连接的四条 PSTN 线路通常最多支持四路同时外线通话。理解这种差异有助于避免配置不足和不必要的硬件成本。
呼叫流程设计同样重要。PSTN 呼入可能需要转到自动总机、前台分机、呼叫队列或一组电话。呼出可能需要前缀规则、应急呼叫优先级、最低成本路由或备用路由策略。这些路由规则应在安装前设计完成，使模拟网关成为整体通信系统的一部分，而不是孤立的转换器。
需要避免的典型布线错误
由于 FXS 与 FXO 接口外观可能相似，插入线缆前必须仔细检查。安装期间应确认端口标签、网关型号、模块类型和线缆去向。标注为 Phone、TEL 或带听筒图标的端口通常表示 FXS。标注为 Line、CO 或 PSTN 的端口通常表示 FXO。
| 错误连接 | 典型结果 | 原因 | 正确方法 |
|---|---|---|---|
| FXS 到 FXS | 无正常线路行为；接口可能受压 | 两侧都试图提供电源和信令 | 将 FXS 连接到模拟电话、传真机或终端设备 |
| FXO 到 FXO | 没有拨号音，也没有可用呼叫路由 | 两侧都在等待接收线路电源 | 将 FXO 连接到 PSTN 线路、运营商模拟线或旧 PBX 分机端口 |
| FXS 到数字系统电话 | 设备可能无法工作 | 专有数字电话不使用标准模拟 FXS 信令 | 连接前确认终端是否为模拟设备 |
| PSTN 线路到 FXS | 线路状态异常或失败 | 两侧可能都提供线路电压 | 将 PSTN 线路连接到 FXO 端口 |
端口选择指南
正确的网关应根据需要连接的对象来选择。模拟电话较多的站点需要足够的 FXS 端口；保留多条 PSTN 线路的站点需要足够的 FXO 端口。迁移项目可能需要同时提供两类接口的混合型网关。
| 项目需求 | 推荐端口 | 连接对象 | 目的 |
|---|---|---|---|
| 连接模拟电话 | FXS | 模拟电话、传真机、调制解调器、应急电话 | 将模拟终端转换为 IP 分机 |
| 连接电信运营商模拟线路 | FXO | PSTN 墙插或运营商铜线 | 通过 IP PBX 使用模拟外线 |
| 连接旧 PBX 分机 | FXO | 传统 PBX 模拟分机端口 | 在新旧系统之间建立路由 |
| 提供应急呼叫备份 | FXO | 传统模拟 PSTN 线路 | 在 IP 网络故障期间保持通话能力 |
调试验收清单
系统上线前，应根据每个模拟端口的真实用途进行测试。项目团队应核对端口类型、线缆标签、连接终端、线路来源、分机号码、中继路由、来电显示行为、振铃行为、呼入路由、呼出路由、DTMF 拨号以及呼叫释放状态。
对于使用 FXO 线路作为备用路由的站点，应在模拟网络故障条件下测试故障切换。测试应确认当 SIP 中继或互联网连接不可用时，应急或优先呼叫仍能拨出。对于 FXS 终端，安装人员应检查模拟电话是否能正确振铃，以及传真或特殊终端是否按预期工作。
调试完成后，应清楚记录最终配置，包括网关 IP 地址、SIP 服务器地址、认证方式、端口映射、号码计划、路由表、故障切换策略、固件版本和物理线缆标签。良好的记录可以简化后期维护，并降低后续扩容时误改配置的风险。
部署后的运维管理
模拟网关应像其它网络语音设备一样被监控。管理员应检查注册状态、线路状态、呼叫日志、异常断开、端口使用率和告警事件。如果 PSTN 备用线路很少使用，也应定期测试。从不测试的备用路由，往往会在最需要时失效。
固件更新、配置备份、密码策略和网络访问控制也应纳入维护计划。由于模拟网关经常把旧物理线路连接到现代 IP 系统，它们处在传统基础设施与数字通信服务之间的重要边界。稳定运行既依赖正确布线，也依赖规范管理。
面向企业通信的业务价值
规划良好的 FXS 与 FXO 方案可以帮助组织在现代化语音系统的同时保护既有投资。企业不必立即更换所有模拟设备，而是可以通过受控的模拟网关架构继续使用可用的电话、传真机、PSTN 线路和旧 PBX 连接。
这种方式对呼叫中心、分支机构、酒店、工厂、学校、医院、物流站点、公共服务建筑和工业设施都有价值。它可以降低迁移风险，保持关键服务在线，并在传统语音基础设施与基于 IP 的通信平台之间建立实用桥梁。
对于决策者而言，其价值不仅是技术兼容性。优秀的模拟网关方案可以降低项目成本、缩短迁移时间、保护现有号码、支持应急备用，并简化分阶段升级。对于 IT 和通信团队而言，它也提供了从分散模拟系统走向集中 IP 通信的可管理路径。
FAQ
模拟网关能解决旧铜线上的所有问题吗？
不能。模拟网关可以转换和管理连接，但不能完全修复运营商线路质量差、线缆进水、接地问题或老旧布线不稳定等问题。物理线路测试仍然必要。
为什么传真机迁移后需要专项测试？
传真传输比普通语音更敏感。即使语音通话听起来清晰，传真仍可能因编解码设置、丢包、延迟或缺少适当传真支持而失败。项目验收前应进行真实传真测试。
每个分支机构都应该使用相同数量的 FXS 和 FXO 端口吗？
不应该。端口数量应基于实际设备和线路。模拟电话较多的分支可能需要更多 FXS 端口，而主要保留 PSTN 备用线路的分支可能需要更多 FXO 端口。
维护团队如何避免后续混淆？
每个端口都应记录其接口类型、网关端口号、连接的设备或线路、分机或中继号码、线缆路径和业务用途。清晰标识可以减少排障时间。
什么时候适合使用混合 FXS 与 FXO 网关？
当一个站点同时需要模拟终端接入和 PSTN 线路接入时，混合网关比较适合。对于更大的系统，分离式 FXS 与 FXO 网关可能更便于扩展、维护，并在排障时进行隔离。
