Radio over IP网关可以处于在线、可访问并传输音频的状态，但整体通信路径仍可能表现不佳。在现场部署中，较困难的问题通常不是网关能否连接，而是延迟在哪里引入、为什么PTT响应在不同站点间有差异，或者为什么音频仅在广域网繁忙时变得不稳定。
当RoIP系统被视为一系列可测量的分段，而不是一个端到端的黑盒时，这些故障更容易解决。无线电键控、网关处理、数据包传输、VPN处理、抖动缓冲和远端射频路径各自都可能产生延迟或故障点。
因此，在部署工作中，有用的问题不仅仅是网关配置是否正确，而是通信链的每个部分是否都已被测量、验证和记录。

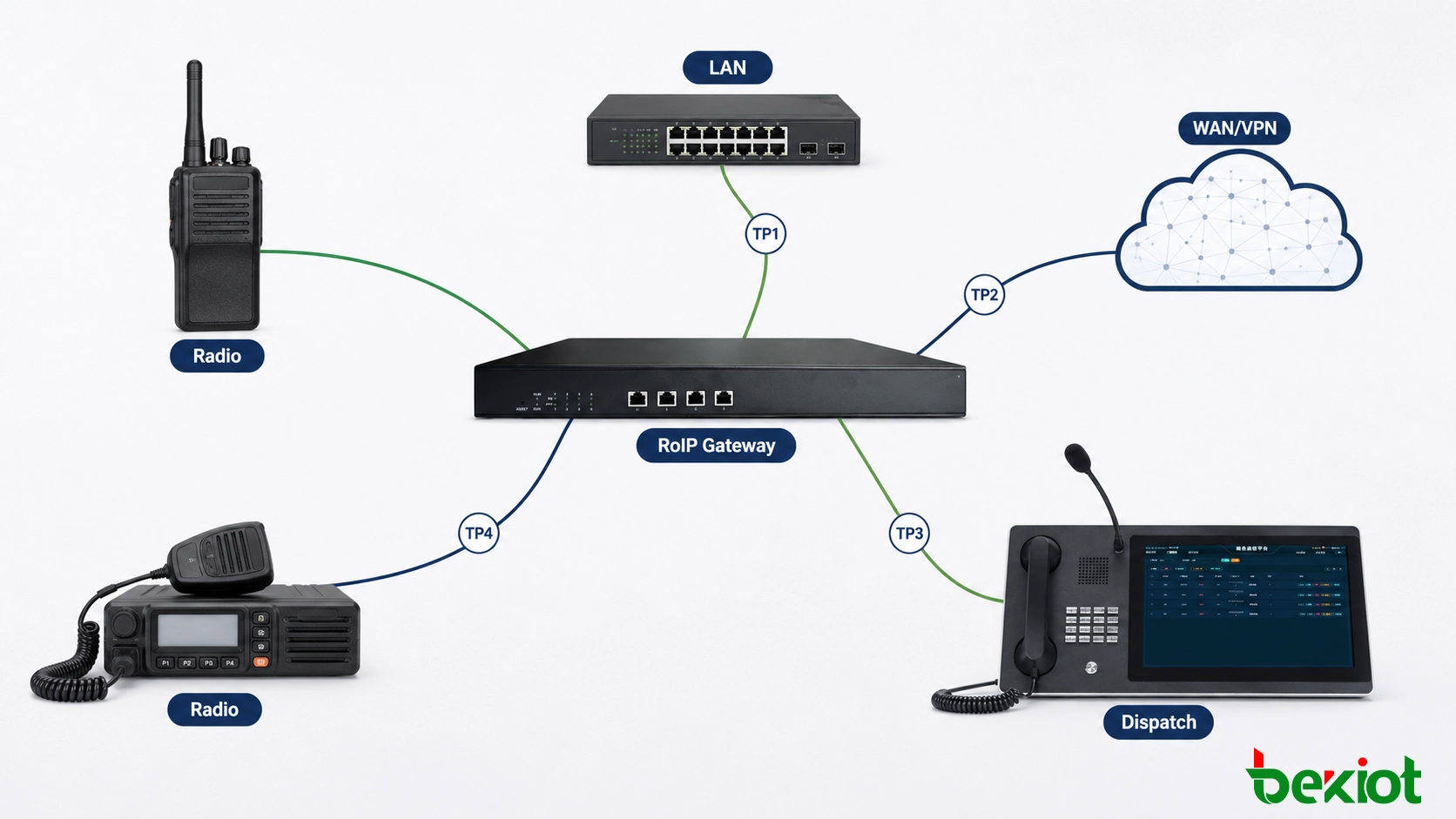

1. 在更改参数之前绘制RoIP路径
在更改编解码器设置、PTT延迟或QoS策略之前，请绘制项目使用的实际通信路径。包括两端之间的无线电设备和网络设备。
典型的多站点路径可能是：
无线电 → RoIP网关 → LAN交换机 → 路由器 → VPN/广域网 → 路由器 → 调度平台或远端网关 → 无线电
实际拓扑可能更复杂。远端站点可能使用光纤作为主连接，4G/5G作为备份。控制中心可能将RoIP平台置于防火墙之后。某些项目还会将无线电流量隔离到专用VLAN中，或通过企业VPN路由。
在开通期间，重要的是知道一个分段在哪里结束，下一个分段从哪里开始。
有用的测试点通常包括：
-
无线电接收音频进入网关；
-
网关发送音频进入无线电；
-
来自网关的PTT输出；
-
无线电发射启动；
-
IP媒体离开本地网关；
-
IP媒体到达远端端点；
-
远端网关音频输出；
-
以及接收无线电听到的最终射频发射。
此映射图将成为后续所有测试的基础。如果操作员报告音频延迟或中断，工程师可以分别检查每个分段，而不是同时更改多个不相关的参数。
相关RoIP解决方案：Radio Over IP网关系统

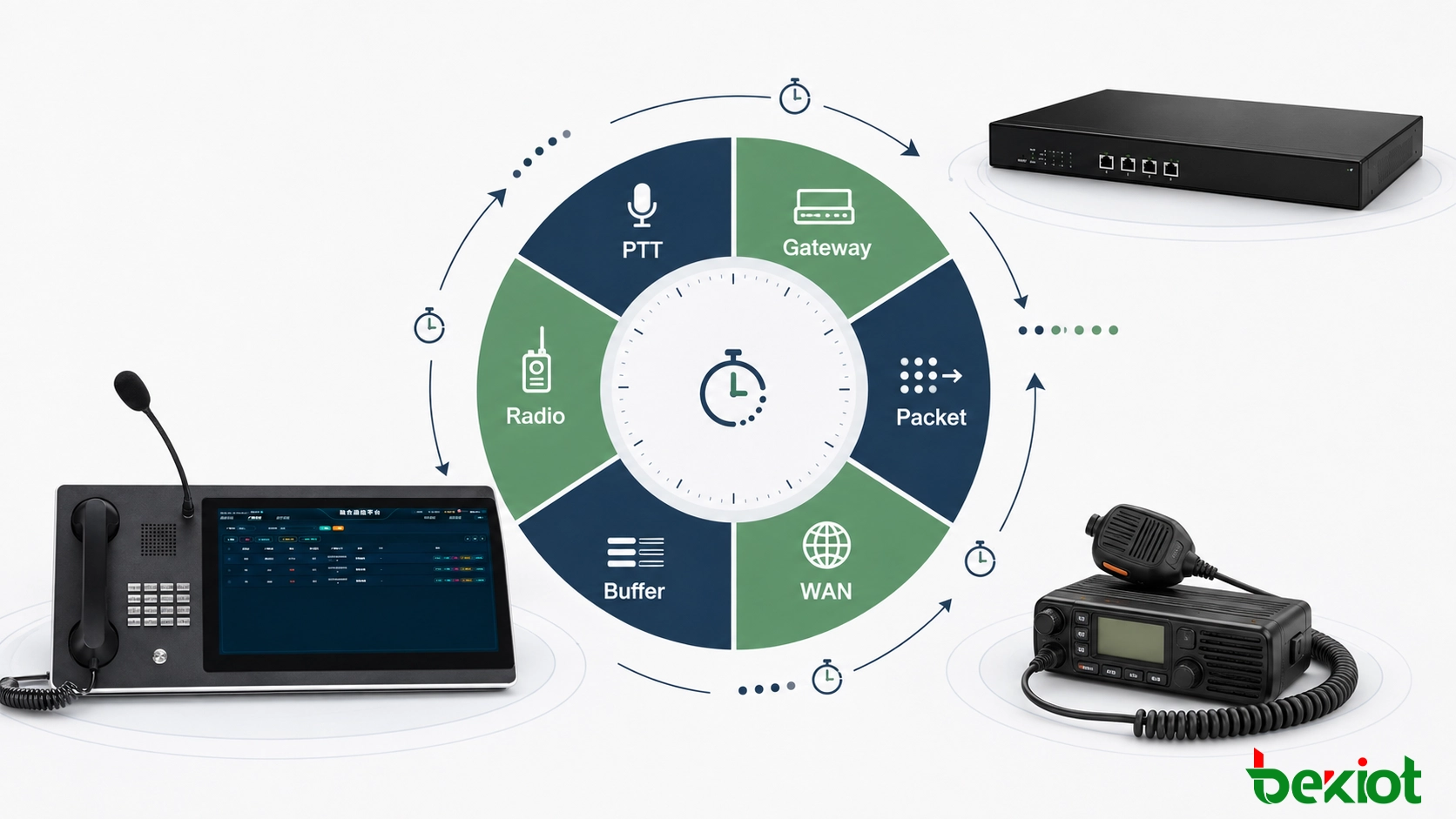

2. 为完整无线电路径建立延迟预算
单次ping结果并不能描述RoIP响应时间。Ping主要显示网络可达性和IP往返延迟。无线电操作员体验到的是一条更长的链路，从请求PTT开始，到有用语音到达远端无线电结束。
为了故障排除，将总延迟分解为各个组成部分：
总RoIP响应 = PTT处理 + 本地网关处理 + 打包 + IP传输 + 抖动缓冲 + 远端处理 + 无线电键控 + 射频系统延迟
每个组件的具体贡献取决于设备和网络。延迟预算的目的不是将每个项目强加到一个固定数字上，而是确定延迟实际添加到何处。
区分网络延迟和无线电延迟
假设广域网路径稳定，但用户仍报告PTT感觉缓慢。如果大部分延迟来自无线电键控时间或较大的抖动缓冲，那么降低网络延迟可能无法解决问题。
反之亦然。两个站点的无线电键控可能很快，但负载过重的广域网或VPN路径在网关之间引入了可变延迟。
这两种故障需要不同的纠正措施，这就是为什么总延迟应划分为可测量的分段。
在不同条件下测量同一路径
在网络空闲时记录延迟，然后在正常业务流量期间重复相同的测试。如果可能，在广域网被有意施加受控负载时再次测试。
有用的比较包括：
-
空闲网络延迟；
-
正常生产延迟；
-
峰值负载延迟；
-
以及备份链路延迟（如果使用辅助广域网）。
空闲时可接受但在生产流量期间变得不稳定的链路，通常指向网络容量、队列或路径质量问题，而非无线电接口问题。
3. 测量PTT到音频的时序，而非猜测
PTT时序通常通过试错调整。更可靠的方法是按顺序测量几个事件，并准确确定有用音频从何时开始。
例如：
-
T0： 发出远端PTT命令；
-
T1： 网关PTT输出改变状态；
-
T2： 连接的无线电进入发射模式；
-
T3： 射频载波可用；
-
T4： 有用语音开始在射频信道上传输。
这些点之间的差异提供了比简单地将系统描述为“具有高PTT延迟”更有用的信息。
如果T0到T1之间的延迟过大，请检查控制信令或网关处理。如果T1很快但T2或T3较慢，则应检查无线电设备或无线电接口。如果射频载波已建立但语音到达较晚，请检查音频路径和媒体缓冲。
在设置前置时间时使用实际无线电
PTT前置时间应与所连接的无线电或中继器匹配。不同设备可能在PTT激活和有用音频之间需要不同的间隔时间。
从另一个项目复制的值可能看似有效，但仍会产生语音截断或不必要的延迟。
同样的原则也适用于释放时序。如果在最终音频离开无线电之前释放PTT，最后一个音节可能被切掉。如果保持时间过长，语音结束后信道仍被占用。
目标不是最短可能的延迟，而是在实际无线电设备上仍能产生完整且可重复发射的最短时序。
4. 在拥塞下验证QoS，而非仅凭配置界面
QoS应通过流量行为来验证，而不是从配置页面中推断。
网关可能正确标记实时流量，而中间交换机、防火墙、VPN设备或广域网服务却更改或忽略该标记。因此，两端配置看起来可能都正确，但在拥塞时RoIP流量仍与大数据流量竞争。
一个实用的测试是在受控负载下观察RoIP路径。
测试可以分阶段进行：
-
建立正常的无线电呼叫，记录延迟、抖动和丢包率。
-
在同一广域网路径上引入背景流量。
-
重复PTT和音频测试。
-
检查数据包标记在路由过程中是否保持不变。
-
检查发生拥塞的路由器或防火墙队列。
-
将结果与空闲网络基线进行比较。
如果RoIP路径在背景流量增加时保持稳定，则网络策略正在发挥作用。如果语音开始断裂或延迟剧烈变化，则在更改网关音频或无线电设置之前，请检查可用带宽和队列行为。
QoS不能替代足够的带宽
优先级处理有助于实时流量在竞争时获得保障，但它不会创造不存在的容量。持续饱和的广域网链路仍然需要带宽或流量工程解决方案。
这在RoIP与CCTV、文件同步、办公应用或其他大流量服务共享同一连接的网络中尤其重要。
分别检查备份链路
如果项目使用4G/5G或其他辅助连接，不要假设主广域网的QoS行为也适用于备份路径。
备份路由可能具有不同的延迟、抖动、丢包特性或流量策略。因此，应将其作为独立的通信路径进行测量。

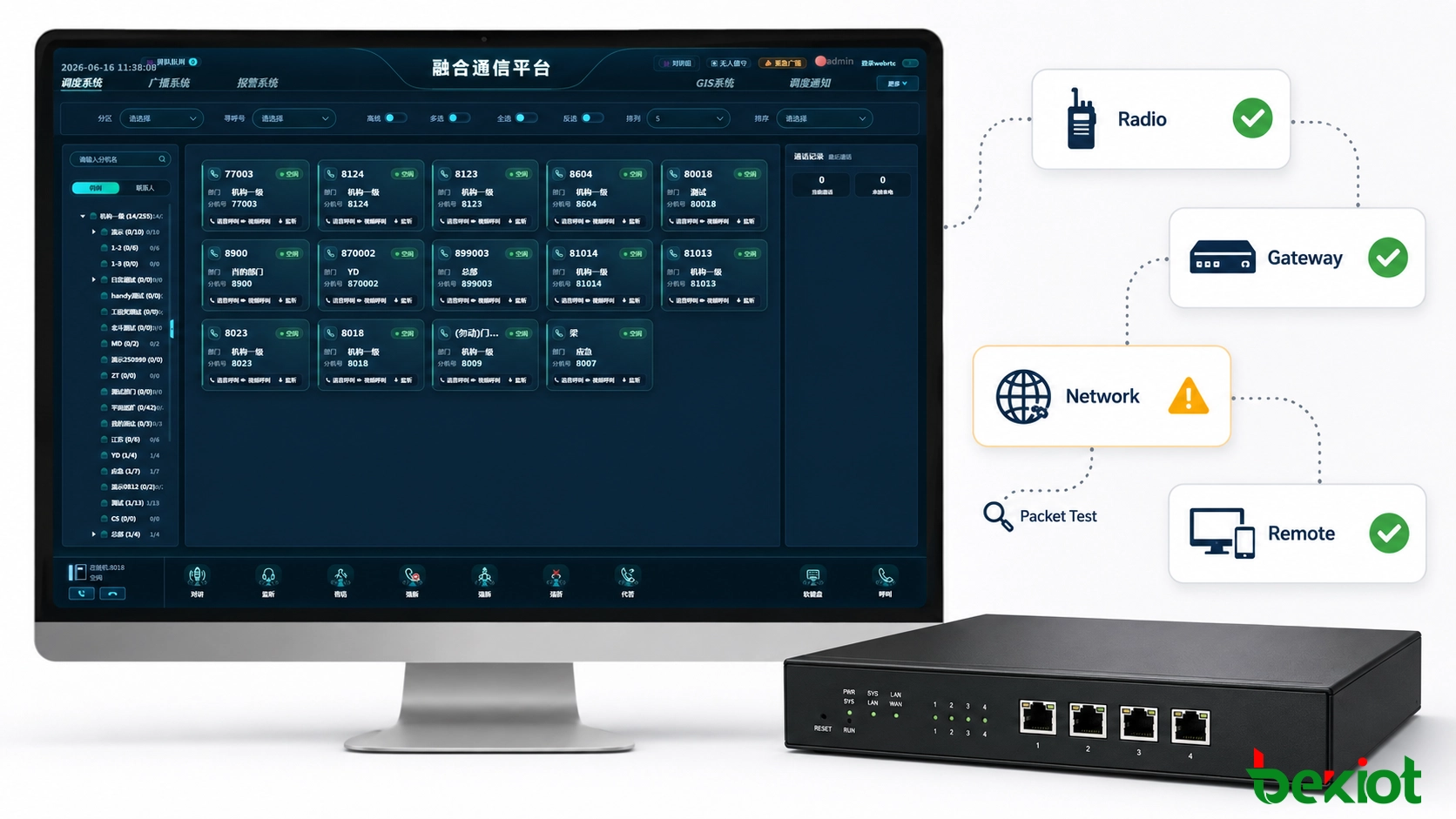

5. 按分段定位故障
同时更改多个网关参数会使故障排除更加困难，因为原始故障会消失在配置更改中。更好的方法是隔离路径，并确定哪个分段首先出现问题。
| 观察到的状况 | 可能需检查的区域 |
|---|---|
| 本地无线电音频良好，但远端IP音频质量差 | 网关输入电平、打包、编解码器路径或IP网络 |
| IP媒体正确到达，但射频音频失真 | 网关输出电平、无线电输入电平或无线电调制 |
| 音频清晰，但PTT响应缓慢 | PTT信令、网关控制时序或无线电键控 |
| 系统空闲时工作，但繁忙时段失败 | 广域网容量、拥塞、QoS或VPN性能 |
| 仅单向有音频 | 媒体路由、防火墙、音频接线或方向性配置 |
| 问题仅在广域网故障切换后出现 | 备份路由、NAT、VPN恢复、QoS或备用路径质量 |
| 语音开头部分始终缺失 | PTT到音频的时序和无线电发射机键控 |
利用已知良好的分段缩小搜索范围
如果本地无线电到网关的音频已经过验证，则在调查广域网问题时不要反复调整该接口。保持每个已验证分段不变，并移至下一个测试点。
相同方法也适用于反方向。如果RTP或其他IP媒体无丢包到达远端网关，但射频输出不佳，则网络调整不太可能纠正该问题。
基于分段的测试在多站点系统中尤其有用，因为同一型号的网关可能在多个位置正常工作，而某个站点的表现却不同。比较良好站点和问题站点之间的测量点，可以快速确定差异是在无线电接口、广域网路径还是本地网络中。
6. 在移交前记录部署基线
当最终工作值在移交前被记录下来时，RoIP系统更易于维护。没有基线，后续的路由器更换、无线电变更或软件升级可能会让技术人员不确定当前参数是原始的还是已被修改。
部署记录应包含对比较有用的值，而不是设备配置的每一页。
| 类别 | 建议的基线信息 |
|---|---|
| 无线电接口 | 发射电平、接收电平、接口类型和相关无线电设置 |
| PTT | PTT方式、前置时间、释放时间和测量响应 |
| 音频传输 | 编解码器、打包和媒体目的地 |
| 缓冲 | 抖动缓冲配置（如适用） |
| 网络 | 网关IP、VLAN、子网、路由和广域网路径 |
| 安全 | VPN路径、防火墙策略和所需的通信规则 |
| QoS | 流量标记和预期保持标记的网络设备 |
| 测量值 | 延迟、抖动、丢包率和PTT到音频的时序 |
| 故障切换 | 备份路由、恢复行为和测得的备份路径性能 |
测量值应从实际生产路径记录，而非从实验室配置复制。在可能的情况下，同时保留正常运行值以及在网络繁忙或故障切换测试期间记录的结果。
每当组件发生变化时，此基线都会变得有用。如果新路由器增加了延迟，替换无线电需要不同的PTT前置时间，或新的广域网服务引入了更高的抖动，维护团队都有先前的工作状态可供比较。
因此，Radio over IP网关部署并非在设备显示在线状态时就已完成。而是在通信路径已被逐段测量、PTT时序已通过实际无线电设备验证、网络行为已在负载下测试，并且最终工作值已被记录以供将来故障排除时，才真正完成。
