LMR、HF和VHF/UHF无线电系统仍广泛应用于工业厂区、交通网络、公用事业、公共安全和应急通信领域。现场人员在日常作业中可能依赖双向无线电进行通信，而控制室、办公室和远程指挥中心则越来越多地使用SIP电话、IP PBX系统以及基于软件的调度平台。

问题在于，这些系统通常彼此独立运行。无线电用户在RF网络中通信，而电话用户和调度人员则工作在IP网络中。SIP无线电网关可以在这两种通信环境之间建立接口，使现有无线电信道能够接入基于SIP的通信系统，而无需替换原有无线电基础设施。

实际系统集成并不只是将模拟音频转换为IP数据包。网关还需要管理发送和接收音频、PTT控制、载波检测、无线电接口电平以及传统无线电系统的半双工工作方式。

为什么要将无线电系统接入SIP网络？

传统无线电系统通常围绕自身的无线覆盖范围进行设计。调度人员可能通过控制电台或基站进行操作，而办公室人员则使用独立的电话系统。如果涉及多个站点，每个站点还可能分别部署自己的无线电设备和本地调度岗位。

相关产品信息： RoIP网关解决方案

当控制室操作员需要联系无线电用户、远程办公室需要访问本地无线电信道，或者多个无线电系统需要由同一个调度中心集中监控时，这种相互独立的系统架构就会产生通信断层。

将无线电资源接入SIP网络，可以把现有无线电信道扩展到原有操作位置之外。根据系统架构的不同，无线电信道可以通过IP网络从调度台、SIP分机、IP PBX或远程控制中心进行访问。

无线电网络本身无需改变。现有基站电台、中继台和控制电台可以继续使用，由网关负责将其连接至IP通信层。

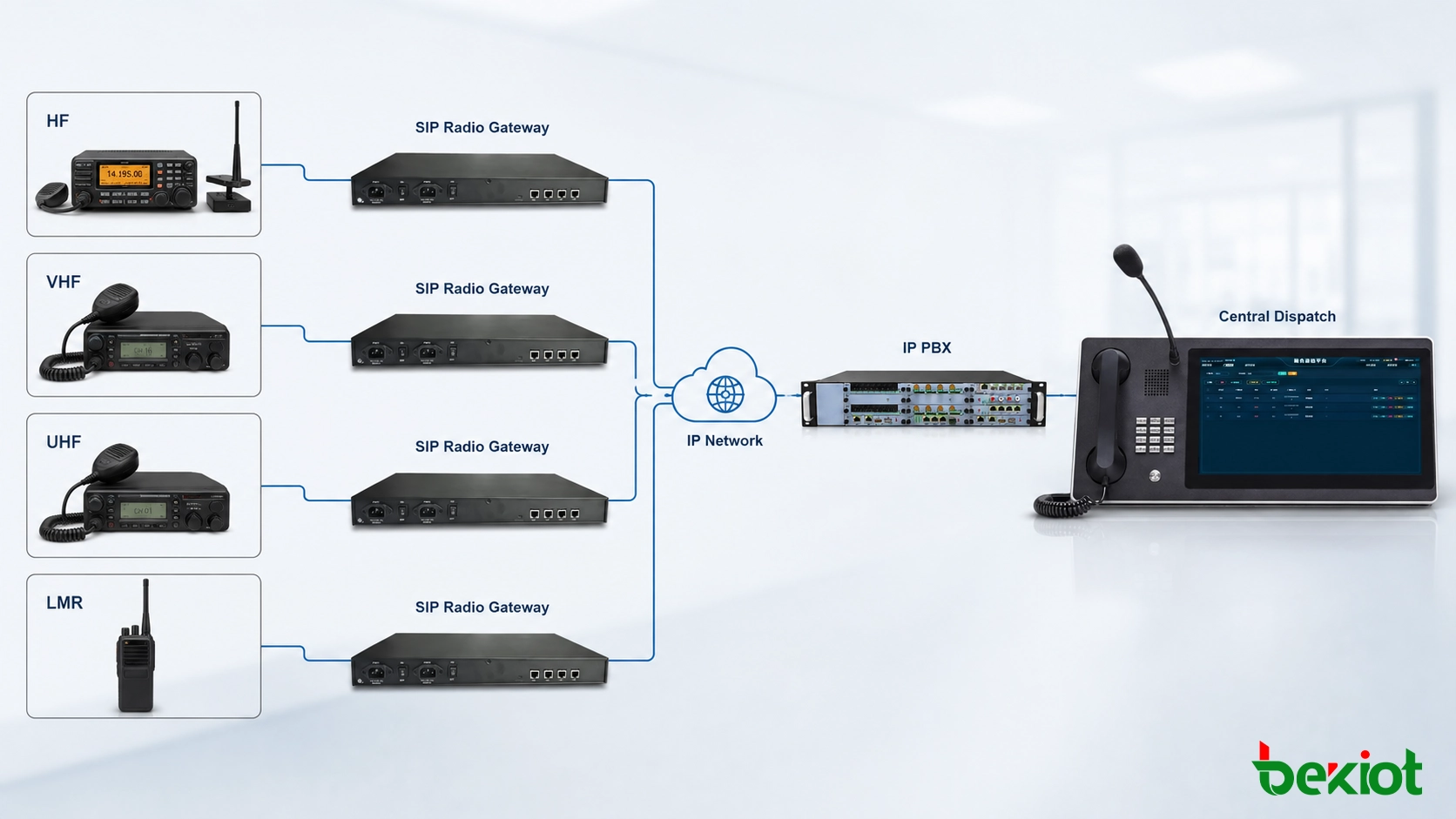

SIP无线电网关架构与无线电接口

无线电网关位于两种采用不同通信方式的系统之间。无线电侧通常依赖物理音频和控制接口，而IP侧则采用信令和基于数据包的语音传输方式。

RX与TX音频

大多数无线电集成都需要独立的接收和发送音频路径。当无线电接收到语音传输时，RX音频会传送至网关。网关将该信号转换为数字音频并通过IP网络发送。

在相反方向上，从SIP系统或调度系统接收到的语音会被转换为无线电兼容的音频信号，并发送至无线电设备的TX音频输入端。

安装前应检查这些接口的电气特性。音频电平、阻抗、接地方式以及接口采用平衡还是非平衡连接，都会影响语音质量。

PTT控制

双向无线电通常无法在同一信道上同时进行发送和接收。在IP侧的音频能够通过RF发送之前，必须先将无线电设备切换到发射状态。

网关通过PTT控制完成这一操作。根据设备不同，PTT可能采用专用控制引脚、继电器触点、GPIO或E&M接口。

当调度人员开始发话时，网关激活PTT并向无线电设备输入TX音频。发话结束后，网关释放PTT，无线电设备返回接收状态。

COR与COS

网关还需要判断无线电信道当前是否处于活动状态。许多基站电台和车载电台都提供COR或COS输出，当检测到有效载波或接收信号时，其输出状态会发生变化。

这些信息可用于打开接收音频路径、在调度台上显示信道活动状态，或者在信道已经被占用时阻止操作员发射。

GPIO、E&M与串口控制

专业无线电网关可提供可配置的GPIO或E&M接口，用于PTT、忙状态指示、报警以及外部控制。部分无线电设备还提供RS-232或其他串行接口。

当网关与无线电设备均支持相应命令时，可利用串口控制实现信道选择、频率切换或状态监控等功能。这些能力取决于具体无线电型号，不能仅因为网关支持SIP就默认所有功能均可实现。

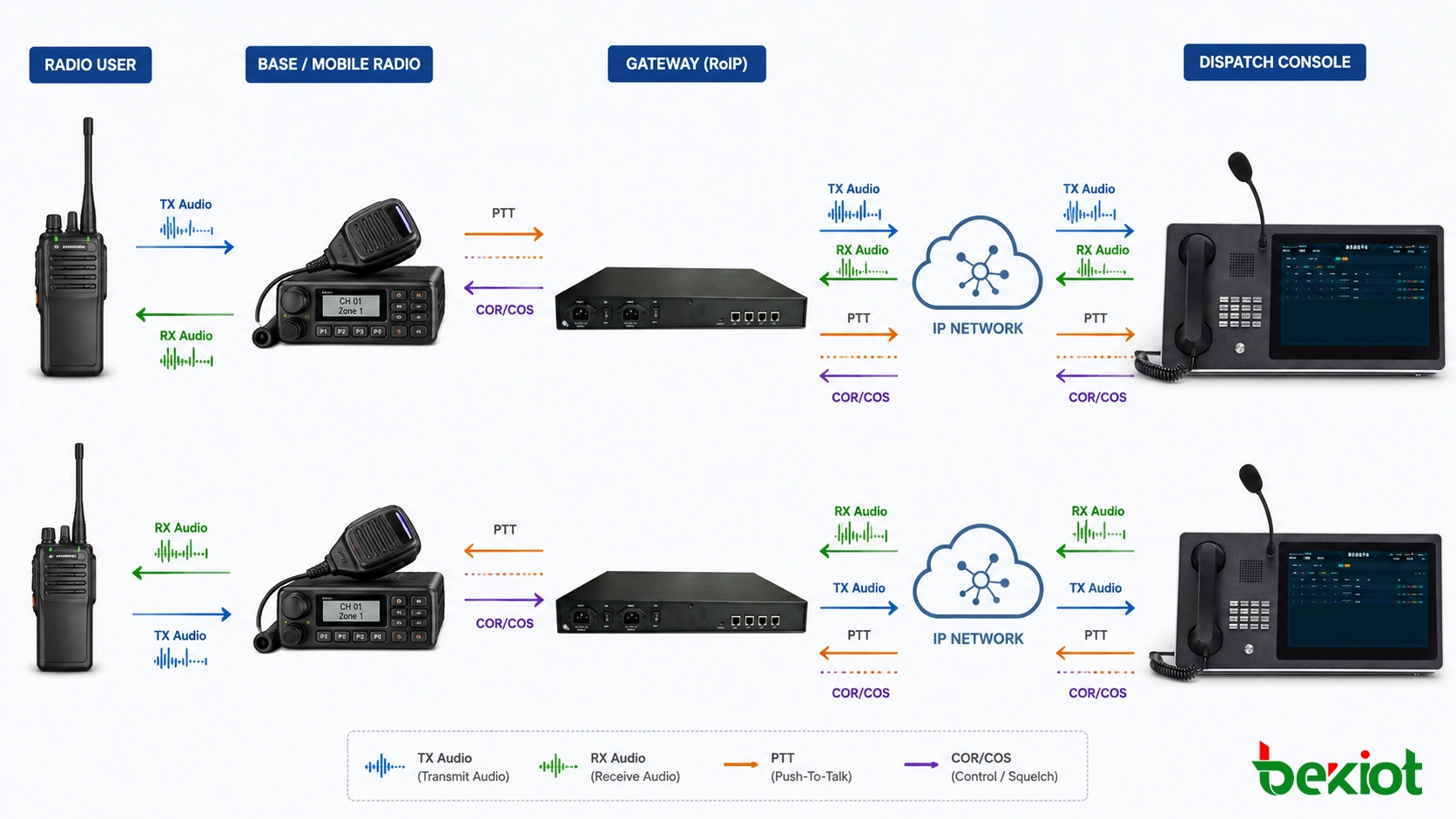

无线电音频与PTT如何通过SIP和IP工作

SIP、语音传输和无线电控制在同一通信链路中承担不同的功能。

SIP用于建立和管理IP终端之间的通信会话。在创建会话时会协商媒体信息，而实时语音通常通过RTP进行传输。

在带宽充足且需要良好互通性的LAN和受控WAN环境中，通常会使用G.711 PCMA或PCMU等编解码器。

PTT和COR等无线电专用功能仍由网关负责处理。SIP并不会直接替代无线电设备的电气PTT接口或载波检测接口。网关负责将IP通信系统的运行状态转换为无线电设备所需的控制动作。

无线电到IP通信

当现场用户通过VHF、UHF或其他已连接的无线电设备发话时，接收无线电会向网关输出RX音频。同时，COR或COS信号可以指示该信道当前处于活动状态。

网关对音频进行处理，并通过IP网络发送至指定的调度台、SIP终端或通信平台。

IP到无线电通信

当调度人员进行回复时，网关首先激活所连接无线电设备的PTT控制。随后，来自IP侧的音频被发送到TX音频接口，并通过无线电信道进行传输。

操作员释放PTT后，网关解除发射命令，使信道重新返回接收状态。

IP上的PTT需要兼容的控制逻辑

不同无线电网关或调度系统对PTT控制的实现方式并不完全相同。

一些网关系统在不同网关单元之间使用内部控制信令。另一些系统则将无线电信道接入SIP服务器，并通过自身应用逻辑管理PTT。调度平台也可能通过专用API或厂商特定控制协议与网关通信。

因此，应同时验证语音层和控制层的互操作性。SIP成功注册并不代表PTT、信道忙状态指示或远程无线电控制一定能够与所有第三方平台正常协同工作。

连接LMR、HF和VHF/UHF无线电系统

基础网关架构可以用于多种无线电系统，但实际接口要求主要取决于无线电设备本身，而不是仅由RF频段决定。

LMR无线电集成

陆地移动无线电系统广泛应用于工业设施、交通运营、公用事业、安全机构和应急服务。

SIP无线电网关通常可以连接LMR基站、控制电台、车载电台或其他合适的无线电接口。网关从无线电设备获取语音和控制信号，并将其提供给IP通信系统。

当组织希望保留现有无线电基础设施，同时将调度岗位迁移至集中式或远程位置时，这种方式尤其适用。

对于DMR、P25或TETRA等数字无线电技术，需要区分音频层集成和协议层集成。

如果网关通过RX音频、TX音频、PTT和COR与无线电设备连接，可以实现无线电语音互通，但并不会自动获得数字无线电系统中的所有原生功能。

用户身份、通话组、紧急信令、GPS信息、加密控制以及其他数字功能，可能需要协议级集成，或者使用无线电系统厂商提供的专用接口。

HF无线电集成

HF无线电常用于需要远距离通信，或者蜂窝和地面通信网络受限时仍需保持通信的场景。典型应用包括偏远工业站点、海上通信、应急网络以及孤立基础设施。

通过无线电网关，可以让HF收发机继续安装在靠近天线系统的位置，而操作人员则在远程控制中心进行工作。

语音和PTT控制可以通过IP网络在两个位置之间传输。如果HF无线电设备提供兼容的远程控制接口，还可以实现信道或频率选择等功能。

VHF与UHF无线电集成

VHF和UHF系统经常用于工厂、矿山、港口、铁路、机场、公用事业站点以及大型园区的本地通信。

将网关连接至基站或控制电台后，可以把无线电信道延伸至IP网络，使调度人员无需一直位于无线电设备旁边。

当系统涉及多个站点或多个信道时，还可以在一个调度工作站上集中显示多个无线电资源，减少操作席位部署多个独立控制电台的需要。

常见SIP无线电网关部署架构

无线电到SIP电话

在相对简单的部署方式中，无线电网关可以注册至IP PBX，并分配SIP账号或分机号码。

经过授权的SIP用户随后可以按照系统中配置的路由和控制规则访问所连接的无线电信道。

这种方式适用于主管、维护人员或安保人员只需要偶尔访问无线电网络，而无需完整调度台的场景。

无线电到调度台

控制室通常需要同时处理多种通信资源。操作员可能需要监控多个无线电信道，同时还要处理SIP分机、紧急呼叫或外部电话线路。

调度平台可以通过统一操作界面集中显示这些通信资源，使调度人员能够选择需要的无线电信道并控制PTT，而无需为每个无线电网络单独配置麦克风或控制电台。

通过WAN远程接入无线电

无线电设备与调度人员不需要位于同一地点。基站电台可以安装在天线覆盖效果最佳的位置，而无线电网关则通过专用WAN、VPN、光纤网络、微波链路或其他合适的IP连接，将无线电设备接入远程调度中心。

这种架构适合无人值守无线电站点、分布式工业设施以及覆盖大范围地理区域的通信网络。

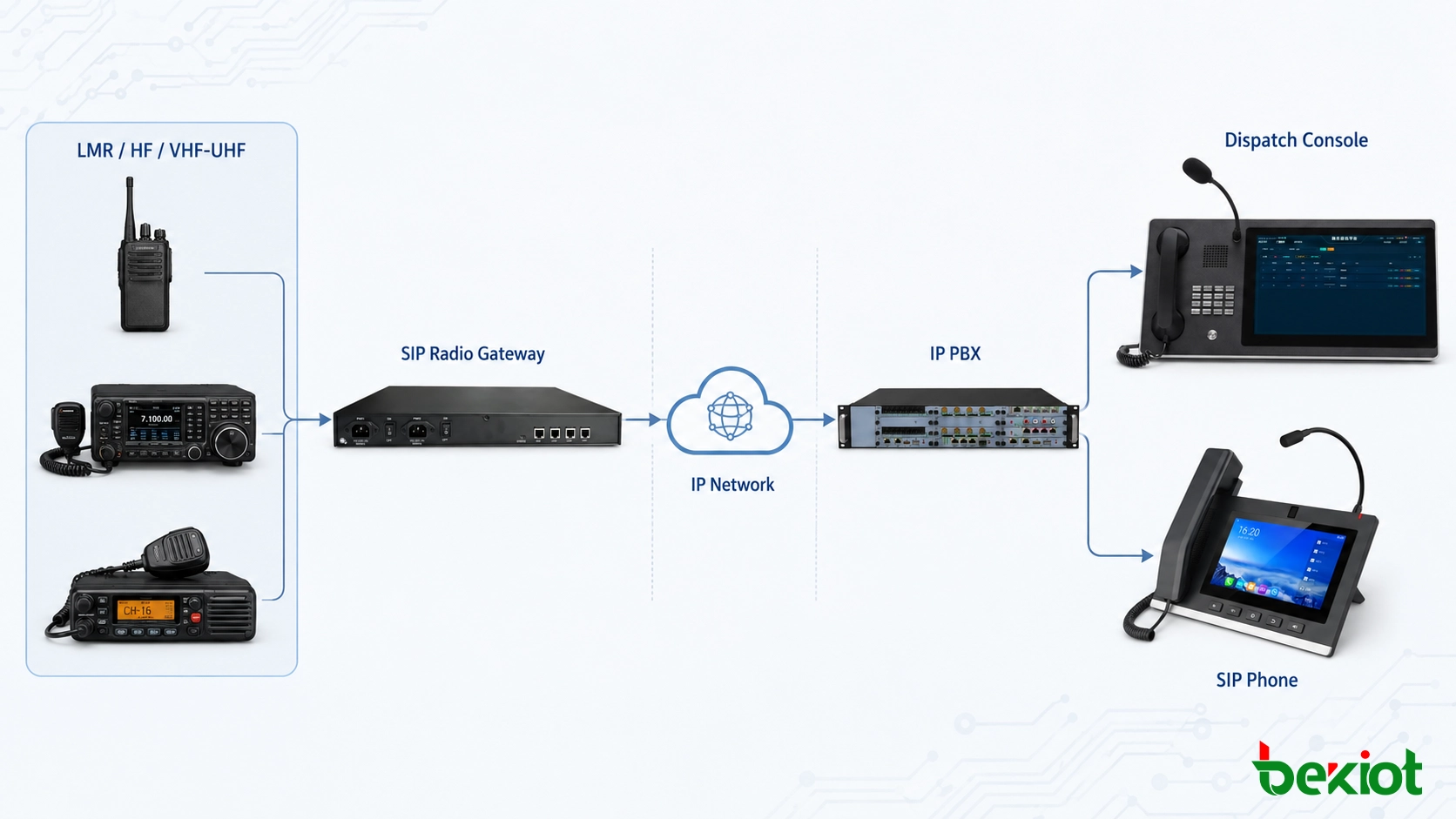

一个调度平台接入多个无线电网络

一些组织同时运行多个相互独立的无线电系统。例如，某个设施可能使用VHF进行维修通信，使用UHF进行安保通信，并将HF作为远距离备用通信方式。

每台无线电设备都可以通过合适的网关通道进行连接，并通过IP网络接入同一调度环境。

各RF网络仍保持相互独立，但操作员可以通过统一的控制界面访问这些无线电资源。

部署SIP无线电网关前需要检查什么

大多数无线电集成问题来自接口不匹配、控制逻辑或网络条件，而不是SIP注册本身。因此，在安装前应对无线电设备和网络环境进行检查。

无线电接口兼容性

确认无线电设备提供合适的RX音频、TX音频、PTT接口，并在需要时提供COR或COS连接。

应根据无线电设备文档核对附件接口引脚定义、音频电压、阻抗和控制逻辑。通常情况下，通过专用附件接口或系统接口进行集成，比直接使用麦克风和扬声器接口更合适。

PTT与载波检测

PTT可能采用高电平有效、低电平有效、干接点、继电器、GPIO或E&M控制方式。网关必须按照无线电设备的实际接口进行配置。

COR或COS的极性也需要进行检查。配置错误可能导致无线电信道始终显示为活动状态，或者使网关无法识别进入的无线电通信。

音频电平调整

在系统调试期间，应使用正常无线电通信测试TX和RX音频电平。电平过高可能导致声音失真，而电平过低则可能导致语音音量不足或难以听清。

如果无线电设备和网关安装在不同机柜内，或由不同电源供电，还应考虑接地环路、电气隔离以及平衡或非平衡连接等问题。

延迟、抖动与QoS

无线电调度对延迟较为敏感，因为操作人员需要频繁在接收和发射状态之间切换。较高的网络延迟会使通话显得不自然，并可能导致每次发射开始时的语音被截断。

因此，稳定的网络路径、合理的QoS配置以及适当的抖动缓冲设置非常重要，尤其是在网关通过WAN运行时。

SIP服务器与呼叫路由

系统设计应明确网关是直接与调度平台通信，还是注册至IP PBX或SIP服务器。

在基于PBX的部署中，可以为各个无线电信道分配SIP账号或分机号码，从而与其他通信终端一起管理访问权限和呼叫路由。

网络安全与可靠性

当无线电通信通过远程网络或不受信任的网络传输时，应综合考虑防火墙规则、NAT行为以及RTP媒体路径。

在设备支持且项目需要的情况下，可以采用VPN、加密SIP信令、安全RTP或其他保护方式。

对于关键通信系统，还应考虑冗余电源、备用网络路径以及本地无线电操作能力，以便在IP网络或中央通信平台不可用时继续保持基本无线电通信。

SIP无线电网关集成常见问题

SIP无线电网关与RoIP网关有什么区别？

RoIP网关是一个更广泛的概念，用于指通过IP网络传输无线电语音及相关控制信息的设备。SIP无线电网关则专门提供SIP连接能力，使无线电资源能够与SIP服务器、IP PBX系统、SIP电话或兼容的调度平台进行交互。

许多专业网关同时支持SIP和其他RoIP通信方式，因此这两个概念在实际应用中可能存在重叠。

SIP电话可以与VHF或UHF无线电通信吗？

可以。SIP网络与无线电设备之间需要配置合适的无线电网关。网关负责语音转换，并执行将无线电设备切换到发射状态所需的PTT控制。

一个网关可以同时用于HF、VHF和UHF无线电吗？

仅凭频段无法判断兼容性。更重要的因素是无线电设备的音频接口、控制信号、电气特性以及是否存在远程控制要求。

如果无线电设备能够提供兼容的RX音频、TX音频和PTT接口，那么无论其工作在HF、VHF还是UHF频段，都有可能连接至合适的无线电网关。

SIP会直接传输无线电PTT信号吗？

不一定。SIP负责管理通信会话，而网关负责处理IP通信状态与无线电设备所需物理PTT控制之间的对应关系。

根据不同设备，PTT可以通过GPIO、E&M、继电器触点、串口控制或网关专用控制信令实现。

DMR、P25或TETRA无线电可以接入SIP系统吗？

可以，但具体可用功能取决于无线电设备的接入方式。

通过音频和PTT接口连接，可以实现基本的语音互通。无线电ID、通话组、紧急信令、定位或加密等原生功能通常需要更深层的协议级接口。

无线电通话与SIP通话可以统一录音吗？

可以。当无线电音频进入IP通信环境后，兼容的录音平台可以集中录制无线电通信和电话通信。具体录音方式取决于无线电网关、SIP平台以及整体调度系统架构。

合理设计的SIP无线电网关部署方案能够让组织继续使用现有LMR、HF、VHF和UHF无线电基础设施，同时将这些通信资源扩展至现代IP网络。关键在于验证无线电接口、PTT与载波控制逻辑、音频电平和网络条件，而不是简单地将无线电集成视为一次SIP注册操作。
