VHF电台仍在航空、海上通信、港口、工厂、露天采矿、森林防火、野外作业和工业调度环境中广泛使用。尽管许多组织正在向基于IP的指挥平台升级，但现有的VHF电台网络通常仍然具有价值，因为它们在开阔区域提供直接、可靠且熟悉的即按即说通信。实际问题不是是否应立即更换这些电台，而是如何在保留其原有优势的同时将它们连接到现代指挥调度系统。

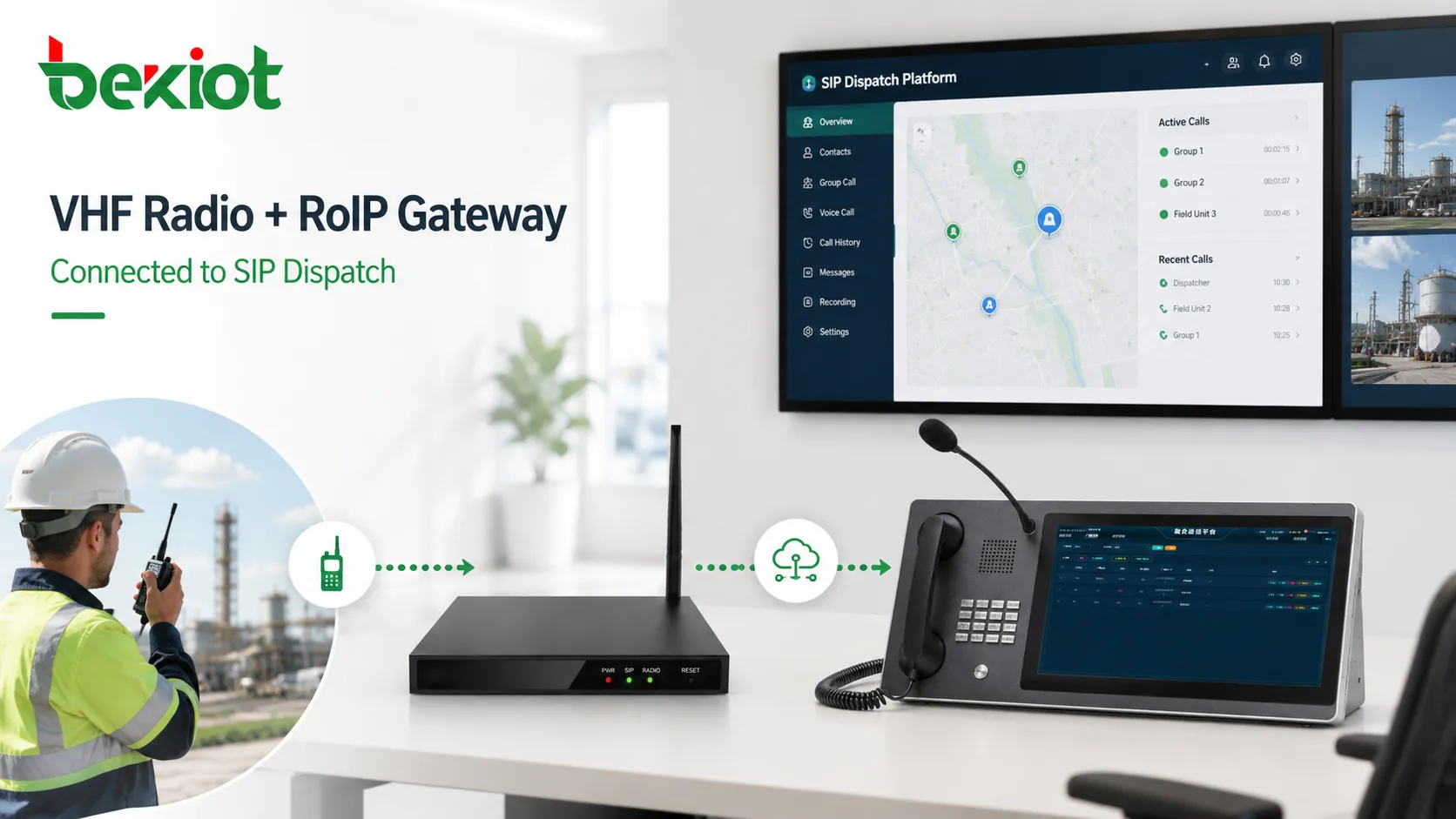

设计良好的集成解决方案使用RoIP网关、定制的电台接口电缆、基于SIP的通信转换、调度台接入、录音以及可选的宽带PTT互联。这使得现有VHF电台能够成为更大通信环境的一部分，操作员可以在一个平台上调度电台用户、IP终端、SIP电话、宽带PTT用户和控制室人员。

相关产品： Becke 指挥调度系统

为什么VHF在现场通信中仍然重要

VHF代表甚高频。它在30 MHz至300 MHz频段内工作，广泛用于电视广播、FM广播、业余电台、航空、海上通信和工业双向电台应用。在许多户外和区域通信场景中，VHF仍然有用，因为其传播特性与高频系统不同。

VHF无线电信号通常以视距模式传播。在可视或接近可视的覆盖区域内，它们可以为城市级、区域级、工业级和现场服务应用提供清晰的本地通信。与UHF等较高频率信号相比，VHF在穿过树木、轻型结构或低密度建筑物等轻微障碍物时通常表现更好。然而，当信号遇到大型障碍物、山丘、密集建筑或复杂地形时，仍可能发生衰减和反射。

这使得VHF特别适合开放和半开放环境。航空、海上作业、工厂厂区、港口、室外存储区、露天矿、森林火灾监测、野外应急作业和户外勘探团队通常继续依赖VHF，因为其无线网络简单、直接，并经过长期使用验证。

开阔区域的距离优势

VHF电台仍被使用的重要原因之一是通信距离。在障碍物有限的开阔区域，VHF电台可能支持从几十公里到一百多公里的通信，具体取决于天线高度、发射功率、地形、电台配置和环境条件。当信号路径清晰时，VHF比许多短距离无线系统更容易保持稳定的远距离语音通信。

这并不意味着VHF能解决所有覆盖问题。山脉、密集建筑、隧道、地下区域、大型钢结构和复杂工业设施都可能降低覆盖范围。因此，指挥系统集成不仅应考虑电台本身，还应考虑天线布置、中继器设计、网关位置、网络回传、调度室接入和应急备用方法。

在实际项目中，目标是保持现有VHF覆盖优势的同时增加IP调度能力。VHF电台继续为现场用户服务，而指挥中心获得集中控制、录音、远程访问和多系统协调能力。

独立电台网络的问题

许多VHF系统是作为独立电台网络建设的。现场用户可以相互通话，但系统可能未连接企业指挥平台、IP调度台、应急通信系统、视频平台、宽带PTT网络或办公通信系统。这种分离限制了运营效率。

例如，控制室操作员可能需要使用物理电台麦克风而非调度台。远程管理中心可能无法直接与VHF用户通话。电台语音可能不会与其他调度记录一起录制。宽带PTT用户可能无法与传统VHF电台用户通信。当事件发生时，团队可能需要在电台设备、电话、视频系统和调度软件之间切换。

将VHF电台连接到指挥调度系统可以解决这种碎片化问题。电台信道成为调度平台中可访问的通信资源。操作员可以与其他语音和调度资源一起呼叫、监控、录音、协调和管理电台通信。

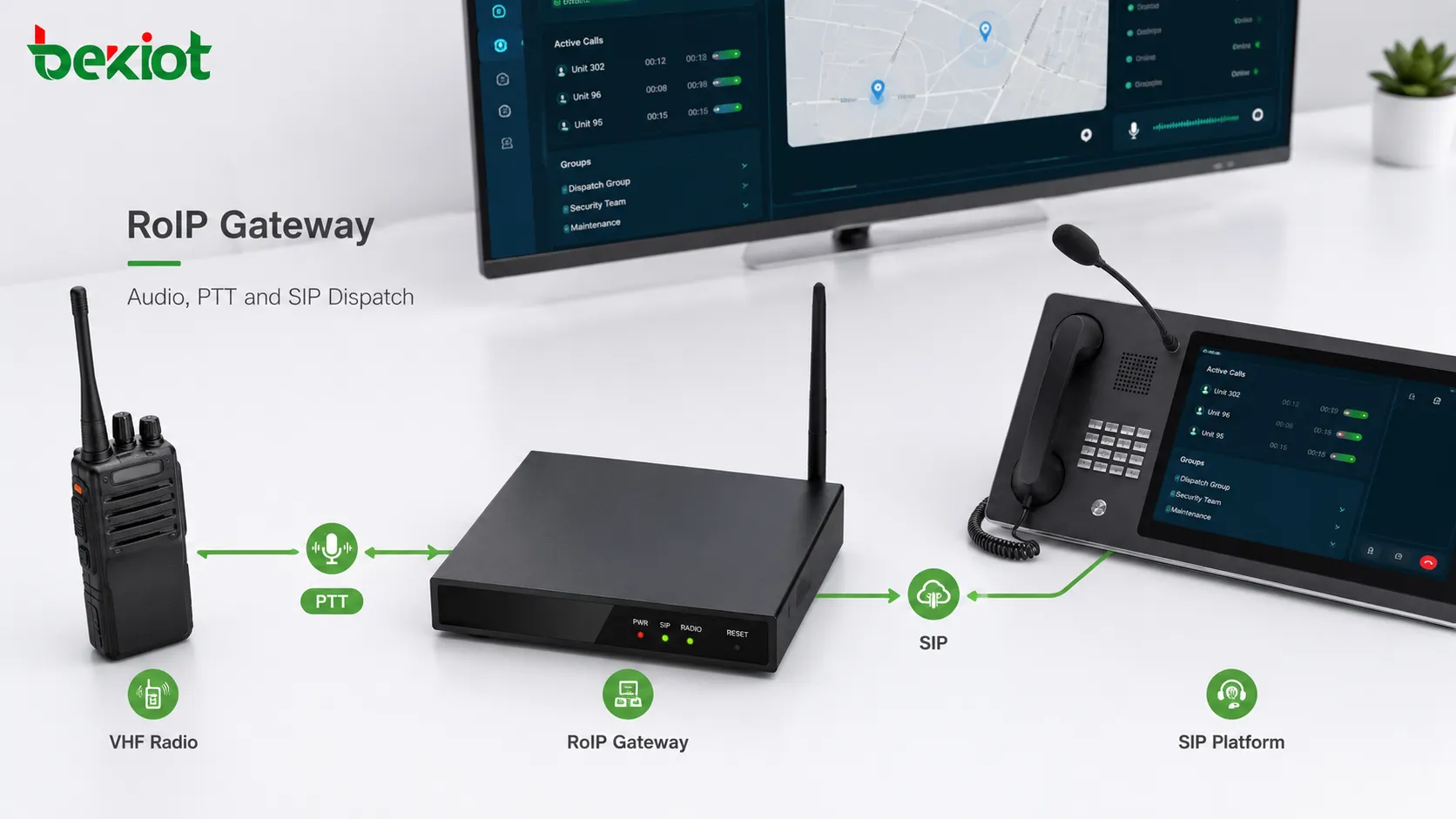

基于网关的方法是实用路径

最实用的方法是在VHF电台和调度平台之间使用RoIP网关或PTT网关。网关通过音频和控制接口连接到电台，然后将电台语音和PTT控制转换为基于IP的通信。在许多部署中，网关将电台通信转换为SIP，以便与SIP调度平台、IPPBX系统、融合通信系统和调度台互联。

这种方法避免了更换整个VHF网络。现有的电台、天线、中继器和现场用户习惯通常可以保持不变。网关充当传统电台侧和IP调度侧之间的桥梁。对于已经拥有正常工作的VHF基础设施的组织来说，这通常比从头重建通信系统更经济、破坏性更小。

网关方法也很灵活。一个电台信道可以连接到一个网关端口，而多信道项目可以使用多个网关信道或分布式网关部署。设计取决于VHF信道数量、所需调度组、录音策略、远程站点布局和指挥中心结构。

电台接口如何工作

VHF电台通常需要与网关进行物理接口连接。该连接可能包括音频输入、音频输出、PTT控制、载波检测或静噪信号、接地，有时还包括根据电台类型而定的附加控制引脚。通常需要定制电缆，因为不同电台品牌和型号可能使用不同的连接器定义。

连接后，网关从VHF电台接收音频并将其发送到IP调度系统。当调度员从调度台、SIP终端或调度麦克风讲话时，网关将音频发送回电台并触发PTT，以便电台通过VHF信道发射。这创建了IP调度用户和VHF电台用户之间的双向通信。

良好的接口设计很重要。音频电平匹配不佳可能导致音量低、失真、噪音或回声。PTT时序不正确可能导致发射开始时语音被截断。载波检测不稳定可能导致误报活动或漏接呼叫。因此，应使用实际电台设备、实际电缆和真实调度工作流对集成进行测试。

将电台语音转换为SIP通信

SIP转换是集成的关键部分。SIP广泛用于IP电话、调度平台、对讲系统、网关和统一通信平台。当VHF电台信道转换为SIP后，它可以像其他通信资源一样被注册、路由、呼叫、监控、录制或分组。

这允许调度操作员从IP调度台、SIP电话、软电话或指挥平台与VHF信道通话。它还允许电台信道加入更广泛的工作流，如紧急会议、多方调度、跨系统通话和语音录音。电台网络不再是一个孤岛。

SIP转换不会改变VHF本身的无线特性。现场电台用户仍通过手持、车载或基地电台进行通信。不同的是，指挥中心用户现在可以通过IP通信系统访问同一信道，即使他们远离电台站点。

通过RoIP实现远程延伸

当电台站点和指挥中心相距甚远时，RoIP尤其有价值。在无人工厂、远程港口、智能矿山、森林监控点、大型园区或分布式工业设施中，VHF电台设备可能需要保持在覆盖区域附近，而控制室或调度中心可能位于其他地方。

通过RoIP部署，网关可以放置在远程电台站点。它在本地连接到VHF电台，并通过IP网络将通信流量回传至调度中心。调度员随后可以从指挥台、IP调度终端或集中平台与VHF信道通话，无需物理上靠近电台设备。

这种设计提高了灵活性。组织可以将电台设备靠近天线和覆盖区域，同时将调度操作集中在更安全、更方便或更专业的控制室。这对于多站点管理也很有用，即多个电台站点连接到一个指挥中心。

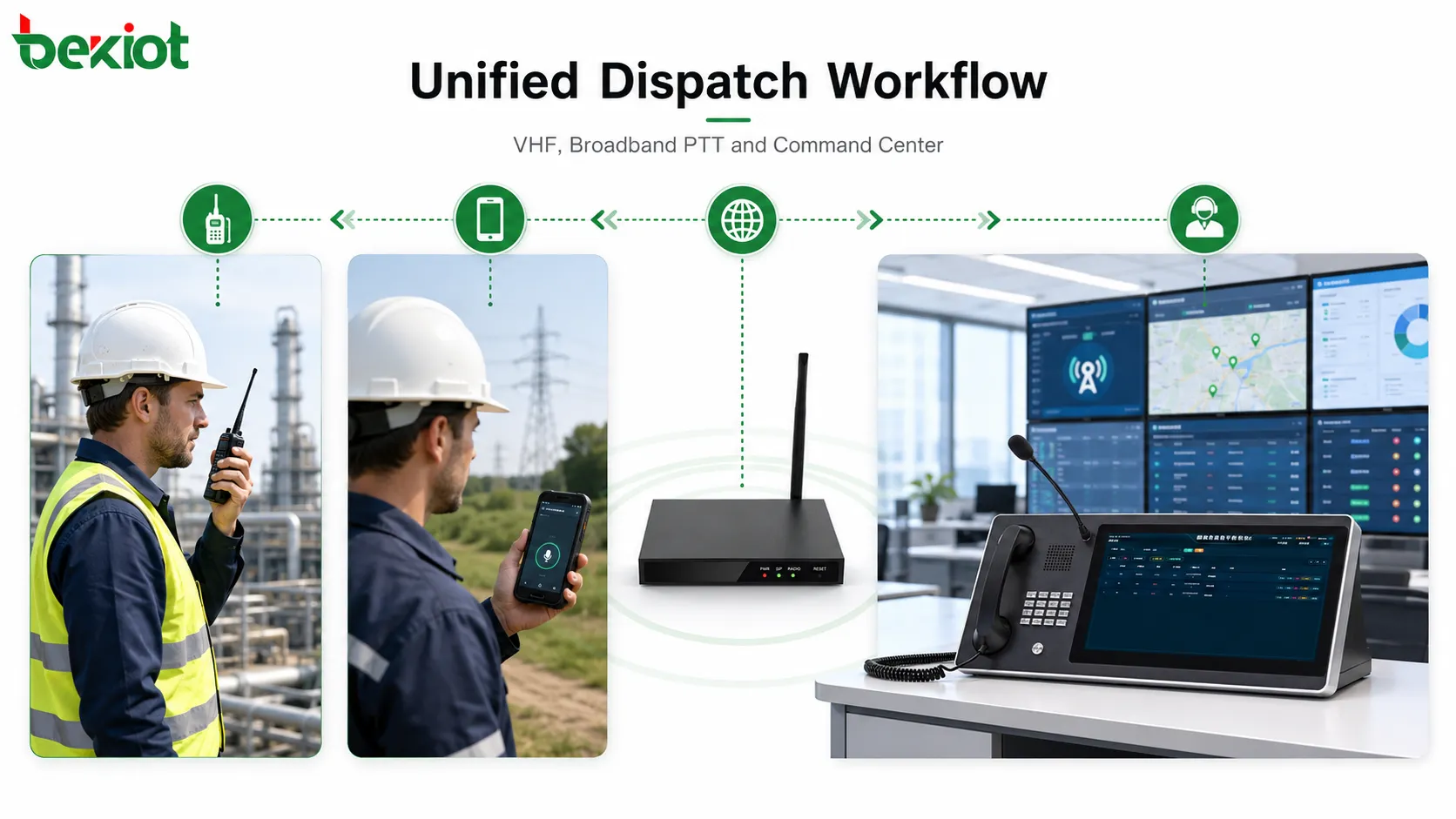

连接窄带电台与宽带PTT

许多组织现在同时使用传统窄带电台和宽带PTT系统。VHF电台通常由传统团队、现场工人、车辆或户外用户使用，而宽带PTT可能由智能手机、加固终端、私有LTE/5G用户或基于IP的移动团队使用。如果没有互联，这两个群体无法高效通信。

指挥调度平台可以桥接这些通信群体。通过网关，VHF电台用户可以在受控调度规则下与宽带PTT用户通信。这支持混合组网、跨团队协作和系统逐步升级。企业无需立即放弃VHF，宽带用户仍可加入电台通信工作流。

这在港口、矿山、能源设施、交通项目、应急服务、公用事业和大型工业场所中非常有用。不同团队可能使用不同终端，但指挥中心可以通过一个调度平台协调他们。

录音增加可追溯性

一旦VHF信道连接到调度平台，电台通信就可以与其他调度语音资源一起录制。这是一个重大的运营优势。在传统的独立电台使用中，录音可能不可用、不完整或与其他通信记录分离。

录音有助于事件审查、责任确认、培训、安全管理、指挥评估和合规性。对于应急响应、工业安全、公共设施运营和交通管理，回放调度通信的能力可能非常重要。

录音设计应包括信道标识、时间戳、可用的用户或群组信息、存储策略、访问权限、保留期限和检索方法。如果电台通信用于敏感或受监管环境，应谨慎控制对录音的访问。

典型应用场景

VHF电台集成适用于已存在电台覆盖且需要升级指挥协调的环境。在与航空相关的地面支持、海上服务、港口运营、工厂调度、矿区、森林防火、户外救援、应急现场支持和区域基础设施维护中，VHF仍然实用，因为它支持直接的现场通信。

当这些电台系统连接到指挥平台时，控制中心获得更强的协调能力。调度员可以与现场电台用户通信，将电台信道与IP终端连接，录制电台流量，管理多个站点，并与其他部门协调电台团队。

对于智慧项目，集成还支持数字化转型。电台系统保持可用，而调度平台增加了集中控制、可视状态、工作流联动、数据记录和跨系统协作。

推荐系统架构

一个实用的架构包括VHF电台层、网关接入层、IP传输层和指挥平台层。VHF电台层包括手持电台、车载电台、基地台、中继器、天线和现有信道资源。网关接入层连接到电台，并将音频、PTT和信道活动转换为IP通信。

IP传输层在电台站点和指挥中心之间承载SIP和媒体流量。根据项目不同，可以使用LAN、WAN、私有光纤、VPN、工业网络、微波回传或安全的公共网络连接。指挥平台层提供调度台操作、组呼、监控、录音、用户管理、事件联动以及与其他通信资源的集成。

对于较大规模部署，系统还可能包括冗余服务器、多个调度席位、集中式录音存储、GIS联动、应急预案、视频监控联动、报警集成和宽带PTT互联。应根据信道数量、覆盖站点、调度用户和可靠性要求来选择架构。

网络与安全规划

基于RoIP和SIP的调度依赖于网关和指挥系统之间的IP网络。网络质量影响语音延迟、丢包、抖动和可靠性。尽管语音流量比视频需要更少带宽，但仍需要稳定传输和适当的优先级控制。对于关键任务站点，应考虑QoS、私有网络路由、备用链路和监控。

安全也很重要。电台调度流量可能包含操作指令、紧急协调、安全信息或敏感现场通信。系统应控制谁可以访问电台信道、谁可以监听对话、谁可以发起发射以及谁可以检索录音。应保护网络访问、账户权限、设备注册和管理接口。

当网关部署在远程站点时，还应考虑物理安全。网关、电台、电源、天线线路和网络设备应安装在受保护的机柜或设备间内，尤其是在工业、户外或无人环境中。

部署清单

电台信道调查

确认VHF信道数量、当前电台类型、中继器结构、天线位置、覆盖范围、工作频率计划和用户群组。集成计划应尊重现有的电台操作方法。

接口与电缆匹配

检查电台连接器、音频输入输出引脚、PTT控制、载波检测信号、接地和所需电缆定义。由于不同电台可能使用不同的接口布局，必须进行实际设备测试。

网关与SIP配置

规划SIP注册、编解码器选择、呼叫路由、PTT行为、信道命名、调度组映射和录音策略。网关应根据调度平台工作流进行配置。

远程站点安装

对于RoIP部署，确认远程电台站点的电源、网络可用性、天线放置、机柜保护、防雷、接地和维护通道。

验收测试

在最终验收前测试双向音频、PTT响应、语音截断、信道活动检测、调度台操作、录音回放、长时间使用、网络中断恢复和多用户调度场景。

应避免的常见错误

一个常见错误是将VHF集成视为简单的音频连接。实际上，成功的项目必须处理音频电平、PTT时序、信道检测、SIP信令、网络可靠性、录音、权限和调度员工作流。如果忽略这些细节，系统可能连接但在实际运行中表现不佳。

另一个错误是将网关仅放置在方便IT机房的位置，而不是最适合电台覆盖的位置。在许多情况下，网关应靠近电台设备和天线系统，而IP网络将通信延伸回调度中心。

第三个错误是未使用实际现场用户进行测试。台架测试可以确认基本通信，但可能无法揭示覆盖限制、操作习惯、背景噪音、麦克风增益不正确或PTT延迟行为。验收测试应尽可能包括调度员和真实电台用户。

最终总结

将VHF电台连接到指挥调度系统是一种实用的方式，可以在不抛弃宝贵现场基础设施的情况下实现现有电台通信的现代化。VHF电台在航空、海上、工业、港口、采矿、森林、户外和应急环境中提供经证实的覆盖。其30 MHz至300 MHz的工作范围、视距传播特性以及从几十公里到一百多公里的潜在通信距离，使其在许多开阔区域应用中非常有用。

集成的关键是RoIP网关。通过适当的音频和PTT接口连接到VHF电台，网关可以将电台通信转换为基于SIP的调度资源。这实现了远程调度、集中控制、宽带PTT互联、录音、多站点接入以及与现代化指挥平台的集成。

成功的项目应关注真实的通信工作流，而不仅仅是设备连接。电台接口设计、SIP配置、网络质量、远程站点部署、录音策略、安全控制和验收测试都会影响最终结果。通过合理规划，VHF电台网络可以成为统一指挥环境的一部分，继续满足现场通信需求，同时获得IP调度和集中管理的优势。

常见问题

能否在不更换所有电台的情况下连接现有VHF电台系统？

可以。在许多项目中，现有电台、中继器、天线和现场用户终端可以继续使用。只需添加RoIP网关来桥接电台信道与IP调度平台。

VHF集成是否需要专用网络？

不一定。关键环境首选专用网络，但也可使用VPN、专用WAN、工业以太网或安全路由网络。最重要的要求是稳定的延迟、低丢包率和受控访问。

调度员能否从远程控制室与电台用户通话？

可以。如果网关安装在电台站点并通过IP网络连接到调度平台，调度员可以从远程指挥中心或集中调度室与VHF电台用户通信。

如果发射的第一个词被截断，应检查什么？

这通常与PTT时序、电台唤醒延迟、音频阈值或网关配置有关。应使用实际电台设备对系统进行测试和调整，以避免语音截断。

VHF电台通话在集成后能否被录制？

可以。一旦电台信道被转换到调度平台，语音流量通常可以根据平台的录音策略和用户权限进行录制、存储、搜索和回放。
