交流接触器是一种由电气信号控制的开关装置，用于接通和断开电机、水泵、压缩机、加热器、照明回路以及工业设备等负载的电源。在实际控制柜中，接触器将主电路与控制电路分开。主触点承载负载电流，而线圈与辅助触点则让按钮、继电器、PLC 输出或保护装置能够安全且可预期地启动和停止负载。
交流接触器接线图会说明这些元件如何连接。典型图纸会标识进线端子、出线负载端子、线圈端子、过载继电器、启动与停止装置，以及用于互锁或自保持控制的选配辅助触点。理解这种结构，对安装、维护、故障排查以及安全的控制柜设计都很重要。
同时，接触器接线并不只是把导线接到标识好的端子上。正确接线还取决于线圈电压、负载类型、控制电源来源、短路保护、过载保护以及制造商的精确原理图。因此，任何实际安装都应在一般接线原则之外，同时遵循设备资料表与项目图纸。
一般图纸有助于理解接触器电路的逻辑，但最终安装必须符合实际设备的端子配置、线圈额定值与保护要求。
基本的交流接触器安装，会同时包含供负载使用的主电源路径，以及供线圈和操作逻辑使用的低功率控制路径。
交流接触器接线图会显示什么
主电源端子与负载端子
接线图的第一部分通常显示主电源路径。在许多 IEC 形式的接触器上，进线侧会标识为 1L1、3L2、5L3，出线侧则标识为 2T1、4T2、6T3。当接触器线圈得电时，主触点闭合，将进线侧与负载侧接通；当线圈失电时，主触点打开，负载被切断。
在三相电机控制中，这些主电源极通常会先供电给过载继电器，再由过载继电器供电给电机。在较小或单相应用中，接触器可能使用较少极數，但逻辑相同：电源由来源侧进入，只有在接触器吸合时才会由负载侧输出。
因此，主电路应始终与控制电路分开閱讀。大电流路径说明负载如何被切换，而控制路径则说明是什么條件让接触器打开或闭合。
线圈端子与辅助触点
图纸的第二部分显示控制电路。许多接触器的线圈端子标识为 A1 和 A2。在这兩个端子之间施加正确的控制电压，即可使线圈得电并改变接触器状态。某些直流线圈型号可能会标识极性，但对交流线圈而言，重点是控制电压必须与线圈额定值一致。
许多接触器也提供辅助触点。常見例子包括标识为 13/14 的常开辅助触点，以及标识为 21/22 的常闭辅助触点。这些触点不承载电机或加热器的主电流，而是在控制电路中用于状态回饋、互锁、指示或保持逻辑。
在典型三线式启停电路中，常开辅助触点会与启动按钮并聯，形成自保持或保持路径。当线圈得电且辅助触点闭合後，即使启动按钮放开，接触器仍会保持得电，直到停止按钮或保护触点打开电路。

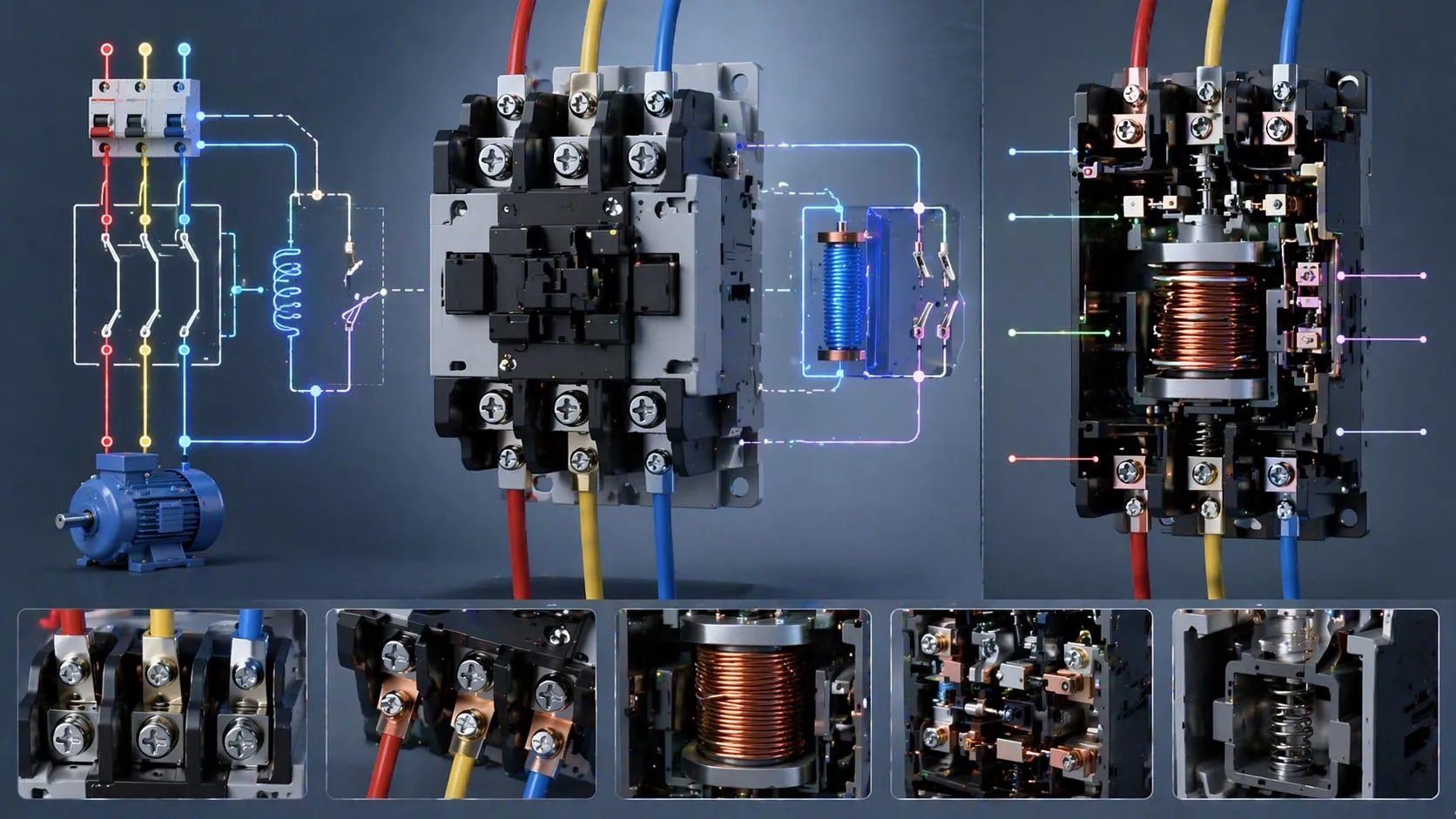

多數接线图会先从端子识别开始，让安装人員能正确区分线圈、主电源与辅助功能。
交流接触器电路的基本工作原理
线圈如何驅动主触点
交流接触器的工作原理很直觀。当控制电路向 A1 和 A2 送入正确电压时，电磁线圈会吸引可动触点组件，使主触点闭合，并依设计同步改变辅助触点状态。当线圈电源被移除时，弹簧力会使接触器回到正常状态。
这种结构允许低功率控制信号去切换更高功率的负载，也能让电机与设备由按钮站、温控器、PLC 输出、时间继电器、安全继电器、浮球开关或远端控制装置操作，而不需要让全负载电流流经这些控制元件。
由于线圈是动作元件，控制电路必须像主电路一樣謹慎接线。如果线圈电压不正确，接触器可能产生抖动、过热、无法吸合或损坏。
标准启动/停止电路如何建立
常見接线方法会使用常闭停止按钮、常开启动按钮、过载继电器的常闭辅助触点，以及常开自保持辅助触点。基本逻辑是控制电源先通过停止触点和过载触点，再通过启动按钮到达 A1，A2 则返回控制电源的另一侧。
当按下启动按钮时，线圈得电。同时，自保持辅助触点闭合，建立一條繞过启动按钮的并聯路径。因此按钮放开後，接触器仍保持得电。按下停止按钮或过载继电器跳闸时，控制路径被打开，接触器釋放。
这种控制方式因簡单、可靠且容易排查而被广泛使用。它也能把操作控制、过载保护与负载切换清楚分离成不同部分。
接触器本身并不能保护电机。在多數电机电路中，短路保护与过载保护必须另外配置，并与接触器额定值協調。
交流接触器的典型接线步驟
步驟 1：确認设备额定值与线圈电压
接线前，安装人員应确認接触器类型、线圈电压、极數配置、额定电流、使用类别，以及辅助模组或机械互锁等附件。线圈电压尤其重要，因为控制电路可能依设计使用 24 V AC、24 V DC、110 V AC、120 V AC、220–240 V AC 或其他电压。
此阶段也要确認过载继电器是否直接安装在接触器上，以及设计中是否包含控制变压器、PLC 继电器输出、选择开关、计时器或互锁触点。
步驟 2：安装接触器与相关装置
接触器应依制造商指示安装，通常安装在 DIN 导轨或控制柜背板上。同时，过载继电器、端子台、按钮、保护装置与线槽应合理配置，使进线、负载线与控制线保持清楚且便于维护。
良好的盘内布局是良好接线实务的一部分。主电源导线与控制导线清楚分离，可提升维护性、減少接线错误，并让後续故障排查更容易，也有助于散热与线纜整理。
步驟 3：接好主电源电路
在完成安全隔离与确認後，将主电源导线接到接触器的进线端子，并将出线导线由接触器或过载继电器接往负载。在许多电机启动器配置中，电源先进入接触器，接触器负载侧再供电给过载继电器，最後由过载继电器供电给电机端子。
此时，导线规格、端子锁紧扭力、保护協調与相序都必须符合设备文件与当地电气规范。目的不只是完成电气通路，而是以符合启动器组件额定应用的方式完成。
步驟 4：接好控制电路
接著进行控制电路接线。簡单范例是从控制电源出发，经过常闭停止按钮，再经过过载继电器的常闭辅助触点，接著通过常开启动按钮，最後到达 A1 线圈端子。A2 端子返回控制电源的另一侧。
若采用三线式控制，接触器的常开辅助触点会与启动按钮并聯，形成保持电路。若有指示燈、互锁、计时器接点或 PLC 许可信号，则依原理图所需的控制順序插入。
这一步最需要嚴格的接线紀律。任何一个辅助触点放错位置，或控制电压回路接错，都可能使电路无法启动、无法保持或无法正确停止。
步驟 5：检查、测试与试運转
通电前，所有接线端都应与图纸核对，并按指定扭力锁紧。安装人員应检查线号、绝缘状态、接地、相位连续性、过载设定，以及接触器与过载继电器组件的机械动作是否順暢。
试運转应从控制电路检查开始，必要时进行空载或受控负载测试。需确認停止功能能使接触器釋放，启动功能在有保持电路时能正确保持，过载跳闸路径能按设计打开控制电路。最终还要检查抖动、异音、过热或电机旋转方向错误。

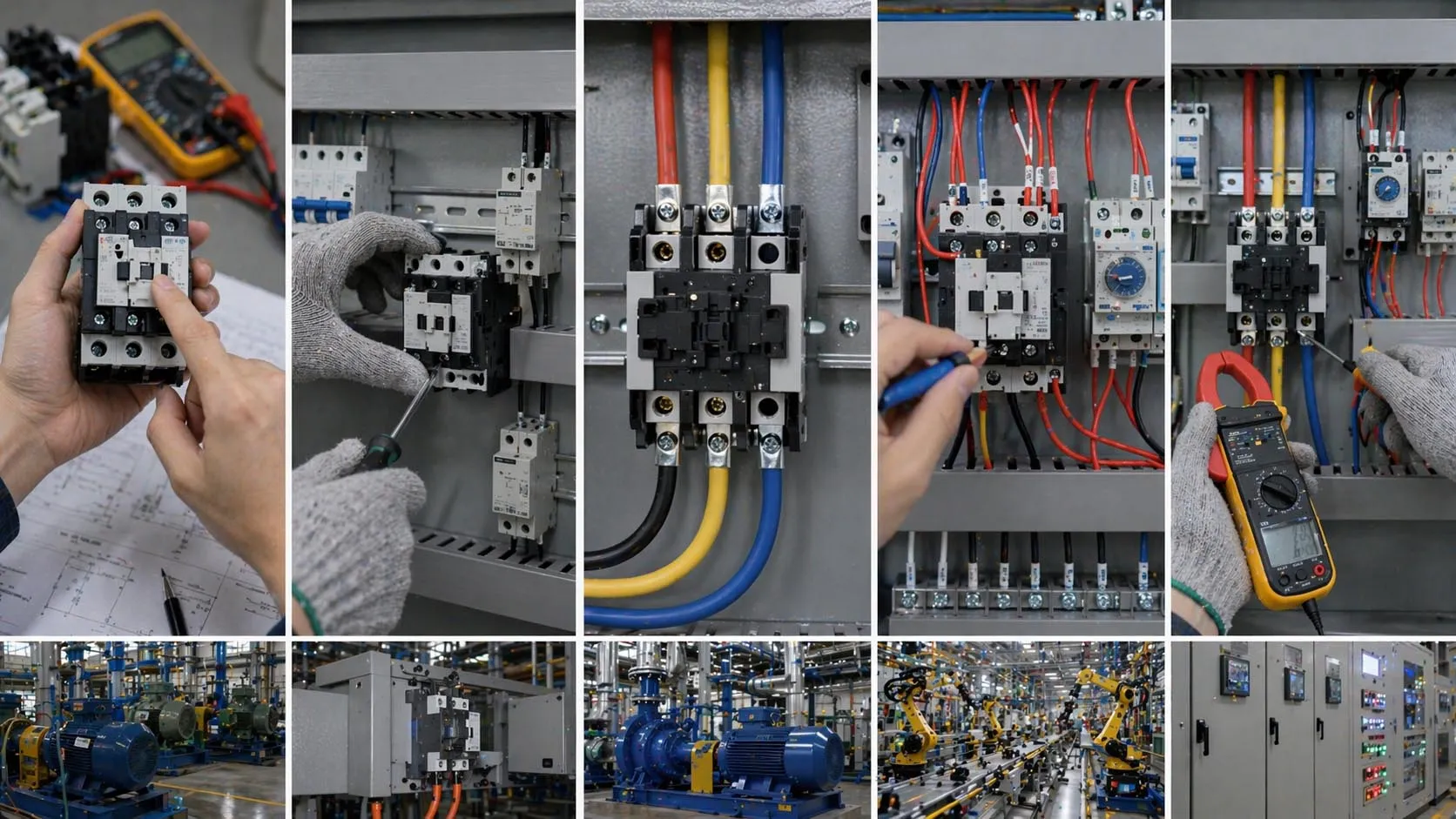

成功安装不只是端子连接，还需要额定值确認、布局紀律、检查与受控试運转。
常見接线方式
直接启动电机接线
接触器最常見的应用之一是电机直接启动。此方式在线圈得电时，由接触器将完整线电压送至电机。过载继电器与接触器配合，用于保护电机免受持续过电流影響，而短路保护则由上游適当装置提供。
此配置对水泵、风机、输送机、压缩机及一般工业电机而言簡单而有效。因主电路与控制电路可清楚分开，图纸通常也较易閱讀。
正反转接触器接线
另一种常見方法是正反转控制，使用兩只接触器与机械、电气互锁，透过交换兩相來改变电机旋转方向。此设计的图纸较複雜，因为兩只接触器绝不能同时闭合，因此控制电路中会加入辅助互锁触点以阻止同时得电。
正反转电路有效，但不能在沒有正确互锁设计与制造商指导的情况下臨时拼接。这类接触器接线比基本非反转启动器更需要注意。
由 PLC 或继电器控制接触器
在现代控制柜中，接触器常由 PLC 输出、控制继电器、时间继电器或楼宇自动化信号控制，而不只是手动按钮。原理仍相同：外部控制装置提供或移除线圈电源，而许可條件与保护触点仍串聯在线圈电路中。
这使接触器容易整合进自动化系統，但图纸必须清楚呈现现场接线与控制逻辑，让维护人員判断故障是在主电路、控制硬体还是自动化順序中。
安装建議与维护检查
保持主电源与控制接线整齊
良好的接触器安装更容易维护，因为接线清楚。进线导体、电机导体与控制小线应整齊走线并一致标识。辅助触点、过载触点与线圈导线应可直接识别，从而缩短故障排查时间并降低日後维修时的接线错误。
可行时，应采用一致的盘内标准，包括端子編号、线鼻、导线顏色与元件标籤。良好的文件管理常常比单一硬体升級更能減少停机时间。
确認过载继电器设定
若使用过载继电器，应依电机滿载电流与保护设计设定，而不是憑经验猜测。过载继电器的常闭辅助触点通常接在线圈电路中，使过载跳闸时切断线圈电源并打开接触器。若设定错误，可能造成误跳闸，甚至保护不足。
试運转後，也应确認过载跳闸路径按预期动作，并确保维护团队清楚复归程序。
检查发热、抖动与触点磨损
维护时，技術人員应检查端子松动、变色、过热、线圈异音、触点磨损与污染。接触器抖动常指向控制电压偏低、线圈电源不足、控制线松动或线圈选型错误。端子附近的热损傷可能表示锁紧扭力不足、导线过载或设备容量选择不当。
由于接触器是机电装置，定期检查很重要。如果能在造成生产停机前发现磨损的辅助模组、受损线圈或不良端接，就能避免许多故障。
多數接触器問題不是图纸本身造成的，而是线圈电压不匹配、端子松动、保护设定错误，或安装时忽略了控制电路細节。
交流接触器接线的应用
电机控制柜
交流接触器广泛用于水泵、风机、鼓风机、输送机、压缩机与工具机的电机启动盘。在这些应用中，接线图提供了启动逻辑、过载保护、控制互锁与维护通道的实用地图。
HVAC 与建筑系統
在 HVAC 系統中，接触器用于压缩机、冷凝器风扇、空气处理机、电加热器与整装设备。图纸通常会在控制电路中包含温控器、压力开关、时间延遲与安全切断装置。
工业自动化与製程设备
在工业自动化中，凡是需要可靠离散负载切换的场所，接触器仍然常見。它們用于控制柜、配电区段、机械电源支路、加热系統、水处理系統与製程设备，让控制信号能安全切换较大的交流负载。
照明与电力切换
接触器也常用于切换照明组、电加热组、电容器组以及其他重複性交流负载。在这些应用中，接线图有助于協調切换逻辑、控制电压、时间控制与辅助状态回饋。
FAQ
交流接触器和继电器有什么不同？
接触器通常设计用于切换较高功率负载，例如电机、加热器和大型交流电路；继电器则多用于较低功率的控制功能。接触器也常支援在电机控制组件中加装过载继电器与辅助模组。
接触器上的 A1 和 A2 是什么意思？
A1 和 A2 是线圈端子。将正确的额定控制电压加在这兩个端子上，就会使接触器得电并改变主触点与辅助触点状态。
主端子通常如何标识？
在许多 IEC 形式设备上，输入侧标识为 1L1、3L2、5L3，输出侧标识为 2T1、4T2、6T3。請务必确認实际安装产品上的精确标识。
为什么过载继电器要与接触器一起接线？
过载继电器用于保护电机免受持续过电流影響。它的常闭辅助触点通常接在接触器线圈电路中，使过载跳闸时线圈失电并停止电机。
可以不看制造商图纸就接线接触器嗎？
不可以。一般图纸有助于理解电路，但实际安装必须始终遵循制造商原理图、设备额定值与適用的电气规范要求。
