本质安全背后的防护思路

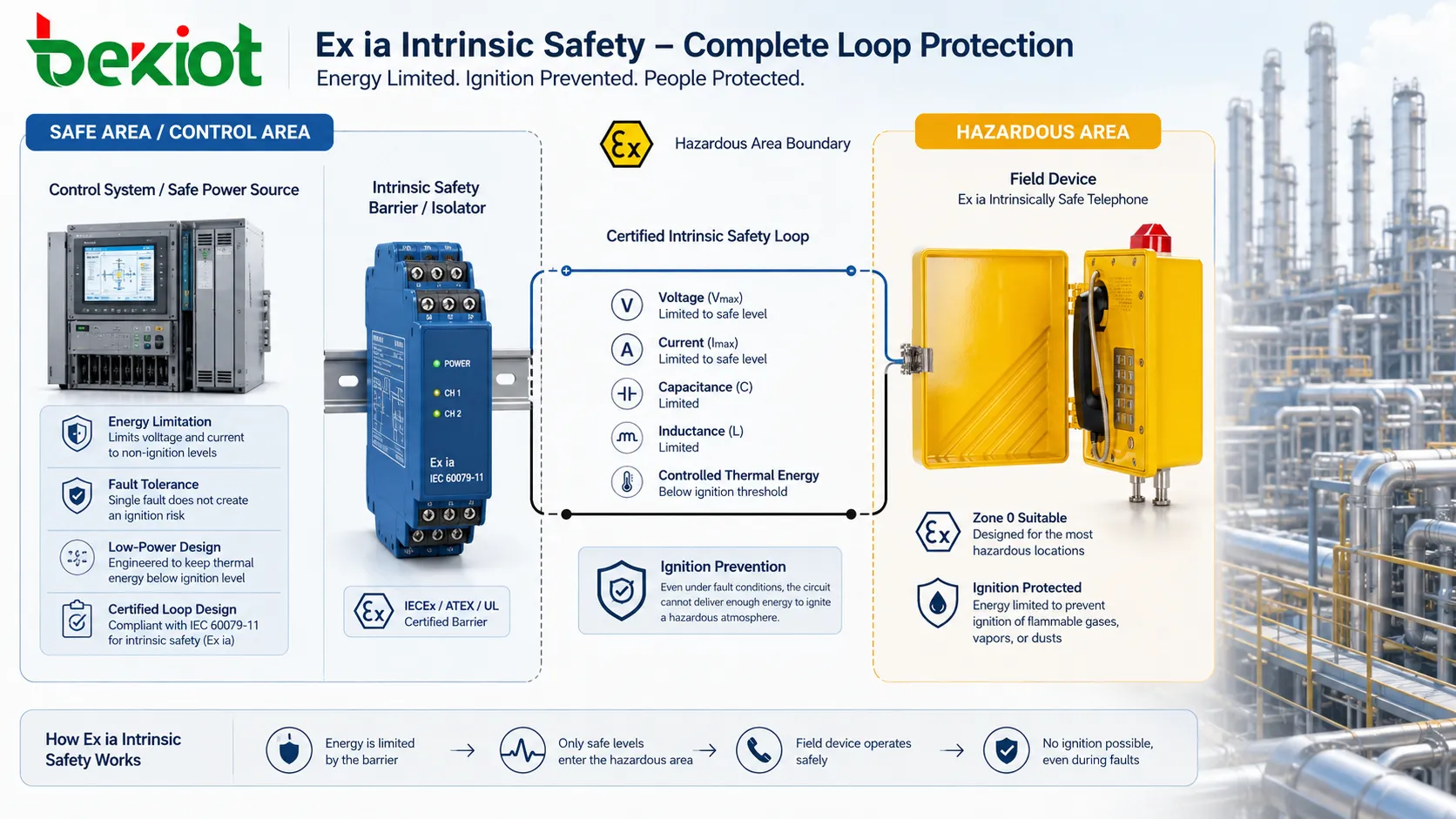

本质安全基于一种预防性工程原则：电能和热能必须被限制在无法点燃危险气氛的水平以下。它不是在点燃之后再把爆炸限制在设备内部，而是降低回路中可用的点火能量。因此，它特别适用于低功率设备、信号回路、传感器、通信终端、控制回路、测量仪表以及用于爆炸性气体或粉尘环境的现场设备。

“Ex i”表示本质安全这一防爆型式，“i”后面的字母表示保护等级。在常见等级中，“ia”是气体环境中最高的本质安全等级，设计目标是在更严苛的故障假设下仍保持安全。因此，Ex ia 设备通常会与 Zone 0 应用联系在一起，因为在这类区域中，爆炸性气体气氛可能连续、长期或频繁存在。

与隔爆型防护不同，隔爆型依靠坚固外壳容纳内部爆炸，而本质安全通过控制电压、电流、电容、电感、温升和储能来避免点燃。元件、布线、安全栅和现场设备必须作为一个完整系统来考虑。某个设备可以标注为本安型，但完整回路仍必须按照认证条件进行安装和维护。

这种系统级特性是最重要的细节之一。即使现场设备已经认证，如果连接了错误的电缆长度、不合适的安全栅、不匹配的电源或未获批准的关联设备，整个回路仍可能不再满足原定防护概念。因此，本质安全既是产品设计要求，也是安装工程要求。

如何理解防爆标志

Ex ia 标志包含多层信息。每个部分都说明了保护型式、危险区域适用性、气体或粉尘分类、温度限制以及设备保护级别。它不应被当作一个整体词汇来阅读，而应在选型或安装前逐项解析。

以“Ex ia IIC T4 Ga”这类简化示例为例，“Ex”表示用于爆炸性气氛的设备，“ia”表示本质安全 a 级保护，“IIC”表示气体组别，“T4”表示温度组别，“Ga”表示设备保护级别。在 ATEX 风格标志中，还可能结合“II 1G”等设备组别和类别信息，具体取决于认证体系和地区要求。

气体组别很重要，因为不同气体的点燃敏感性并不相同。IIA、IIB 和 IIC 代表气体环境中逐级提高的严苛程度，其中 IIC 通常覆盖氢气、乙炔等最容易被点燃的气体。获得 IIC 认证的设备在其他条件同样匹配时通常可用于 IIB 和 IIA，但仍必须遵守证书和安装要求。

温度组别告诉用户设备在规定条件下的最高表面温度类别。该温度必须低于现场危险气氛的点燃温度。例如，T4 表示设备属于某一表面温度等级，需要与现场气体或蒸气风险进行核对。温度等级不是可选参数，而是点燃预防逻辑的一部分。

设备保护级别，如气体环境中的 Ga、Gb 或 Gc，用于把设备与区域分类和风险水平相匹配。当证书支持时，Ex ia 通常对应最高的气体保护级别 Ga。不过，完整标志、证书附表、实体参数和安装图纸必须全部核对，不能只依赖“ia”这一个标识。

为什么“ia”被视为更高防护等级

Ex ia 中的“a”表示最高的本质安全保护等级，其意义来自故障容忍能力。Ex ia 设备的设计要求是在正常运行以及标准框架规定的故障条件下，包括多个可计数故障情况下，回路仍不能产生点燃能力。这使它比用于较低危险区域的其他本安等级要求更高。

在实际中，ia、ib 和 ic 的差异并不是外观差异。两个设备从外部看可能相似，但内部回路设计、元件间距、保护元件、能量限制、热行为和故障评估都可能完全不同。Ex ia 需要更严格的设计评估，因为它必须在更困难的故障假设下保持安全。

这也是 Ex ia 常用于危险气氛存在最严重区域的原因。在气体危险区域中，Zone 0 是连续或频繁存在爆炸性气体的最高风险区域。适用于 Zone 0 的保护级别必须具有很高的防点燃裕量，因为设备在正常运行时就可能暴露于爆炸性气体中，而不只是异常泄漏时才暴露。

较低保护等级仍可能适合其他区域。Ex ib 通常对应 Zone 1 / EPL Gb 应用，即爆炸性气体在正常运行中可能偶尔出现；Ex ic 通常对应 Zone 2 / EPL Gc 应用，即正常运行中不太可能出现爆炸性气体，或即使出现也只短时间存在。正确等级取决于危险区域划分，而不是单纯偏好。

选择 Ex ia 应因为危险区域确实需要这一等级，而不是因为它在资料表上听起来更安全。

IEC、IECEx与ATEX框架的作用

本质安全通常通过国际和地区认证体系来讨论。IEC 60079-11 是 IEC 60079 系列中关于“i”型本质安全设备保护的关键技术标准，规定了用于爆炸性气氛的本质安全设备和关联设备的结构与测试要求。对于全球项目，IECEx 认证是基于 IEC 标准的国际符合性体系。

ATEX 是欧盟针对用于爆炸性气氛的设备和保护系统的法规框架。它使用 II 1G、II 2G、II 3G 等气体环境设备组别和类别，对应不同区域适用等级。IECEx 与 ATEX 标志并不完全相同，但在面向国际市场的产品上常常同时出现。

对用户而言，实际问题是如何结合证书和标志进行阅读。设备可能同时具有 ATEX 和 IECEx 信息。ATEX 标志可能说明设备组别、类别和气氛类型，而 IECEx 风格标志则显示 Ex 防护概念、气体组别、温度组别和设备保护级别。两者都应与安装环境一致。

还需要理解标准会更新。项目团队应核对当前适用的标准版本、当地法规要求、公告机构或认证机构文件以及证书条件。一般性的标志解释可以帮助理解结构，但证书才是确定应用边界的权威来源。

在采购和工程审查中，标准不能被当作装饰性引用。它们定义了产品如何被评估、可进入何种危险区域、适用哪些布线条件，以及安装人员必须遵守哪些限制。对于 Ex ia 系统尤其如此，因为现场布线和关联设备会影响整个安全回路。

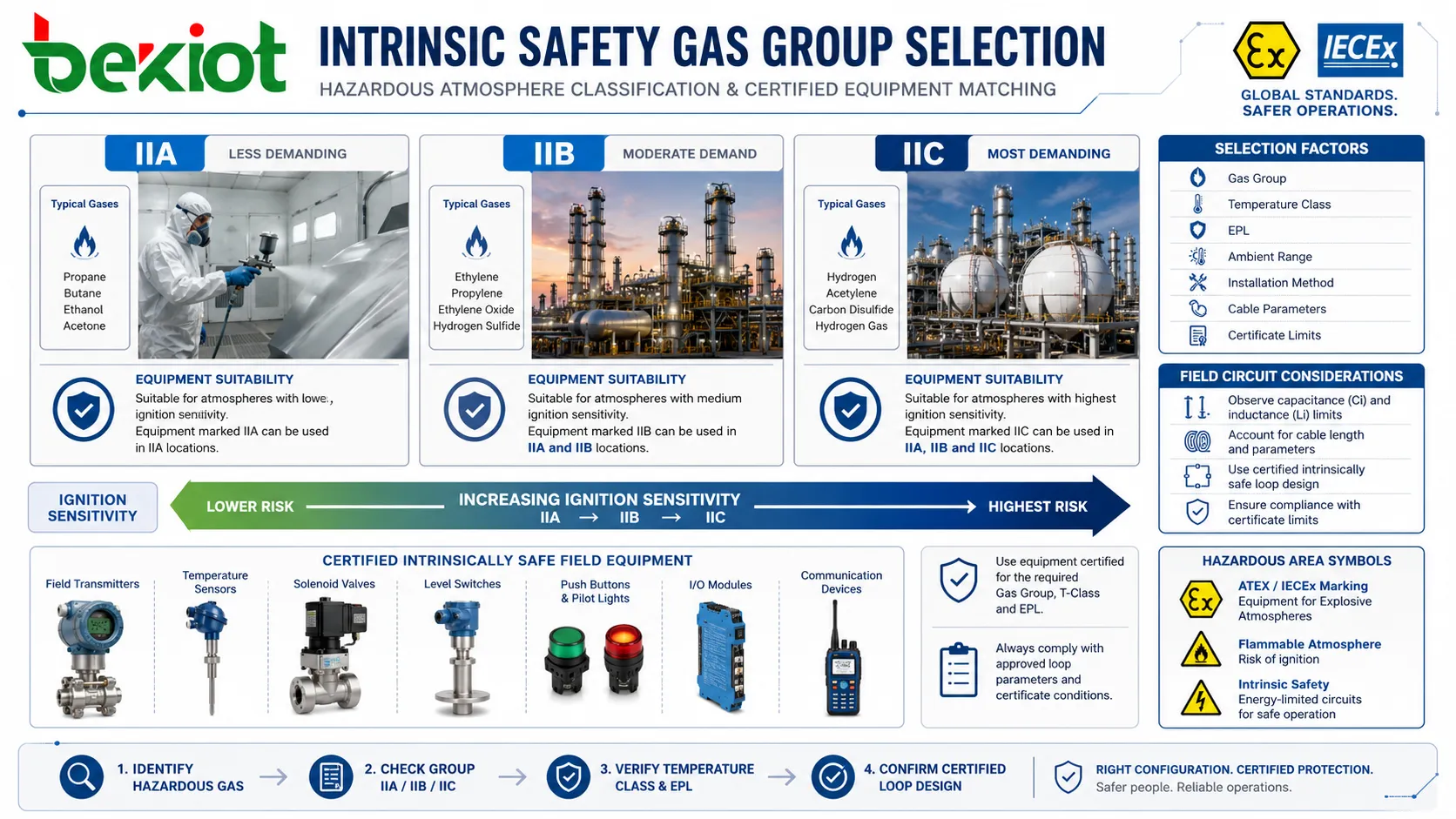

气体组别分类与点燃敏感性

气体组别分类是 Ex ia 设备选型中最实用的因素之一。爆炸性气体和蒸气在点燃能量、火焰传播行为和爆炸特性上不同。组别分类帮助把设备防护能力与其安装环境中的气体风险相匹配。

对于地面工业，气体组别通常标识为 IIA、IIB 和 IIC。IIA 一般表示较不容易点燃的气体，IIB 表示更严苛的组别，IIC 则代表这些气体类别中最严苛的组别。氢气和乙炔是常见的 IIC 风险示例。标记 IIC 的设备已经按照该分类结构中最严苛的气体组别进行评估。

这并不意味着只看气体组别就足够。温度组别、设备保护级别、环境温度范围、安装方式、电缆参数和证书限制也必须审查。设备可能具备正确的气体组别，但如果温度等级不足，或安装违反实体参数限制，仍然不适合使用。

在真实项目中，气体组别信息通常来自危险区域划分文件、工艺安全分析、物料安全数据或工程设计规范。设备选型人员不应仅凭行业类型猜测。石化装置、电池区域、气体储存设施、喷漆车间、实验室或海上平台可能含有不同气体，需要不同的防护假设。

对于本质安全通信和控制回路，气体组别会影响回路允许的电容和电感数值。因此，电缆长度和电缆类型会影响回路是否仍处于认证限制范围内。这也是 Ex ia 选型必须同时考虑产品标志和回路设计的原因。

温度组别与热点燃控制

本质安全常被理解为防止火花，但热表面点燃控制同样重要。安装在危险气氛中的设备不得形成足以点燃周围气体或蒸气的表面温度。温度组别定义了规定条件下的最高表面温度类别，用于确保设备低于危险物质的点燃温度。

温度组别通常表示为 T1 到 T6，其中 T6 对应最低最高表面温度类别，T1 对应最高类别。较低的最高表面温度通常更严格，可能是低点燃温度气体所必需的。正确温度组别取决于区域中的危险物质，而不仅仅取决于设备类型。

对于 Ex ia 回路，热行为会与电能限制一起评估。电阻、半导体、熔断器、电池、连接器和保护器件等元件在正常及规定故障条件下不得达到危险温度。因此，认证评估同时考虑火花点燃和热表面点燃风险。

环境温度范围也很重要。按照标准环境范围认证的设备，未必适用于高温户外、冷库、沙漠场地、海上平台或通风不良的工业机柜。如果安装环境超过认证环境温度范围，温度组别可能不再有效。

维护工作中，不得通过未经授权的维修、元件替换、阻塞通风、损坏外壳部件或安装未批准附件来破坏热安全。虽然本质安全主要限制回路能量，但设备热行为的改变同样会影响认证防护概念。

设备保护级别与区域适用性

设备保护级别 EPL 提供了一种把设备防护能力与危险区域风险相匹配的结构化方式。对于气体环境，常见 EPL 等级为 Ga、Gb 和 Gc。Ga 表示非常高的保护级别，Gb 表示高保护级别，Gc 表示适用于较低风险气体区域的增强级别。Ex ia 在证书支持时通常与 Ga 对应。

区域分类描述爆炸性气氛预计出现的频率。Zone 0 表示爆炸性气体连续、长期或频繁存在；Zone 1 表示正常运行中可能偶尔出现；Zone 2 表示正常运行中不太可能出现，或即使出现也只持续很短时间。设备保护必须依据这种分类风险来选择。

在许多实际解释中，当其他标志条件匹配时，Ex ia / Ga 可适用于 Zone 0、Zone 1 和 Zone 2 气体区域。Ex ib / Gb 通常用于 Zone 1 和 Zone 2；Ex ic / Gc 通常用于 Zone 2。不过最终决定必须遵循证书、当地规范和现场区域划分文件。

ATEX 类别通过 1G、2G、3G 等气体环境类别表达类似适用性。1G 类别对应 Zone 0，2G 对应 Zone 1，3G 对应 Zone 2。粉尘环境的类别和区域不同，不应与气体标志随意混用。

理解 EPL 和区域适用性可以避免两个常见错误。第一个是在更危险区域安装保护等级不足的设备。第二个是在没有核对完整回路和附件是否合规的情况下过度指定。一个设备上的高保护标志并不会自动让整个安装系统适用。

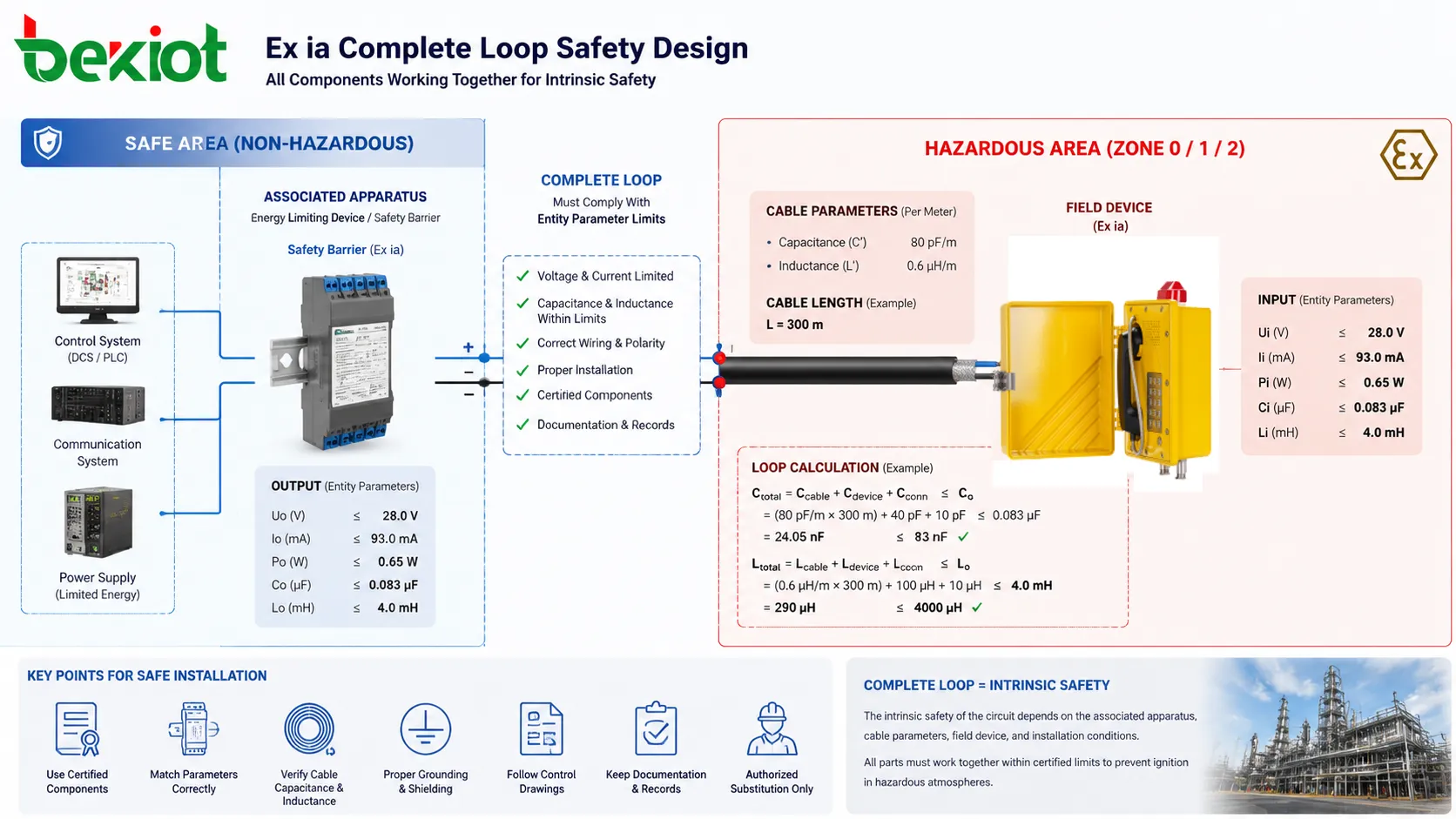

关联设备、安全栅与完整回路安全

本质安全往往不仅取决于现场设备本身。许多 Ex ia 安装会使用关联设备，如安全栅、隔离栅、本安接口模块或认证限能装置。这些部件可安装在安全区或其他受保护外壳中，负责限制送入危险区域回路的能量。

关联设备定义最大输出参数，如电压、电流、功率、电容和电感限制。现场设备定义其输入参数和允许连接条件。电缆会增加电容和电感。完整回路必须保持在认证限制范围内。如果电缆过长或电气特性不适合，即使单个设备都已认证，系统也可能超过允许值。

因此，本质安全文件通常包括实体参数、控制图、回路图和安装说明。工程师应将关联设备的输出参数与现场设备的输入参数进行比较，并把电缆参数纳入计算。该过程是证明安装后回路仍保持本质安全的一部分。

从实际角度看，安全安装需要正确的产品选型、安全栅选型、布线、接地和文档。维护人员也必须避免用外观相似但未认证的替代品更换安全栅、电缆或设备。一个小的替换就可能改变回路电气特性。

完整回路安全是 Ex ia 系统最具辨识度的特点之一。保护等级不是贴在设备上的单独标签，而是回路中所有部件受控关系共同形成的结果。

安装与维护方面的影响

安装 Ex ia 设备必须严格关注认证安装条件。电缆类型、电缆长度、本安与非本安回路的隔离、接地、安全栅、端子和外壳进线方式都必须遵循批准设计。本安布线不能因为能量受限就被当作普通低压布线处理。

本安回路与非本安回路之间的隔离非常重要。如果布线混放错误，非安全回路中的能量可能被引入本安回路。接线箱、端子排、电缆桥架和控制柜应布置清晰，使布线标识和隔离在整个生命周期内都能保持明确。

维护工作必须保持认证完整性。未经授权的元件替换、电缆延长、外壳改造、连接器替代或使用未批准部件维修，都可能使防护概念失效。如果设备损坏，维护团队应遵循制造商说明和认证条件，而不是按普通现场维修处理。

检查内容应包括标签可读性、外壳状态、电缆密封接头、接地、腐蚀、机械损伤、布线隔离、安全栅状态和文件一致性。在恶劣场所中，由于振动、潮湿、化学暴露和温度循环会逐渐影响安装质量，这些检查应更加频繁。

对运行团队而言，关键习惯是把 Ex ia 设备视为认证安全系统的一部分。只有设备、布线、关联设备、文档和维护实践都与批准设计一致时，安装才是安全的。

选型中的常见误解

一个常见误解是认为 Ex ia 意味着设备适用于所有危险区域。Ex ia 是高等级本质安全概念，但适用性仍取决于气体组别、温度组别、设备组别、EPL、环境温度范围和证书限制。带有 Ex ia 标志的设备仍可能不适合某种特定气体或环境条件。

另一个误解是把本质安全等同于隔爆防护。隔爆允许外壳内部发生点燃，但阻止火焰传播到周围气氛；本质安全则通过限制能量防止点燃。这是不同的保护概念，安装和维护要求也不同。

第三个错误是忽略完整回路。用户可能选择了认证现场设备，却通过不合适的安全栅或电缆连接。在本质安全中，接口和布线是安全计算的一部分。合规产品用于不合规回路时，仍会形成不合规安装。

有些用户还认为低功率就一定是本质安全。这并不正确。本质安全需要经过认证设计、测试和文件确认。低电压设备不会自动成为 Ex ia 设备，必须按照相关标准评估并进行相应标志。

最后，有些用户在区域分类只需要较低保护级别时仍过度指定 Ex ia。使用更高等级在某些情况下可以接受，但可能增加成本或限制设备选择。选型应遵循危险区域划分和工程需求，而不是简单偏好最高等级。

常见问题

危险区域是否总是需要 Ex ia？

不是。Ex ia 通常用于需要最高本质安全等级的场景，如 Zone 0 气体环境。Zone 1 或 Zone 2 区域可能允许其他保护等级，具体取决于危险区域划分、气体组别、温度组别、证书和当地法规。

Ex ia 设备可以现场维修吗？

只有在制造商和认证条件允许的情况下才可以。未经授权的维修、元件替换或外壳改造可能使防护概念失效。许多认证设备需要受控维修流程或直接更换，而不是普通现场维修。

Ex ia 是否表示设备防水或耐腐蚀？

不是。Ex ia 指的是针对点燃风险的本质安全防护。防水、防尘、耐腐蚀和抗冲击属于独立的机械或环境等级。设备可以是 Ex ia，但仍需要根据安装环境确认 IP 等级、材料和外壳适用性。

为什么电缆参数在本质安全中很重要？

电缆会向回路增加电容和电感。如果这些数值超过回路认证限制，储能可能高于批准的本质安全设计允许值。因此，电缆类型和长度应纳入回路验证。

选择 Ex ia 设备前应检查什么？

应检查危险区域、气体或粉尘组别、温度组别、EPL 或类别要求、环境温度、证书范围、实体参数、关联设备、安装方式和维护要求。完整系统必须匹配已划分的风险，而不只是产品名称。
