隔爆外壳通常在现代设备铭牌上标记为 Ex d 或 Ex db，是一种用于危险气体环境中电气设备的防爆保护方式。它并不是试图消除设备内部所有可能的点火源，而是通过外壳结构承受内部爆炸，并阻止火焰、高温气体或点火能量传递到周围环境。
因此，Ex d 成为油气设施、化工厂、燃料储存区、海上平台、矿山、电厂以及其他工业场所中最常见的保护概念之一。这些场所可能在正常运行过程中出现可燃气体或蒸气。Ex d 广泛应用于电话机、按钮、电机、接线盒、照明设备、控制站、摄像机、传感器和现场通信设备。
为什么需要这种保护概念
危险区域需要的不只是普通电气安全
在普通工业建筑中，电气设备主要关注防触电、过热、短路风险、机械强度和环境适应性。而在危险区域，主要风险不同：火花、电弧、高温表面、继电器触点、损坏的电缆入口或内部故障，都可能点燃设备周围的可燃混合气体。
Ex d 保护方式承认在规定故障条件下，外壳内部可能发生点燃。外壳必须阻止该事件发展成外部爆炸。因此，隔爆设备并不只是一个结实的金属箱，而是经过认证的完整组件，包括经过测试的接合面尺寸、耐压能力、电缆入口、紧固件、表面温度控制和标识规则。
它不同于防水或防尘外壳
一个常见误解是把 Ex d 当作更高级别的 IP 防护。IP66 或 IP67 描述的是防尘和防水进入能力，而 Ex d 描述的是危险气体环境中的防爆保护。产品可以防水但不具备防爆保护；产品也可以具备 Ex d 认证，同时仍需要单独的 IP 等级来适应户外雨水、冲洗或粉尘环境。
在实际项目中，这两类等级通常都很重要。户外化工厂、装卸站、罐区、隧道和海上甲板，可能同时需要防爆保护、耐腐蚀、防护等级、抗紫外线、电缆密封和长期机械耐久性。
Ex D 外壳如何工作
容纳内部压力

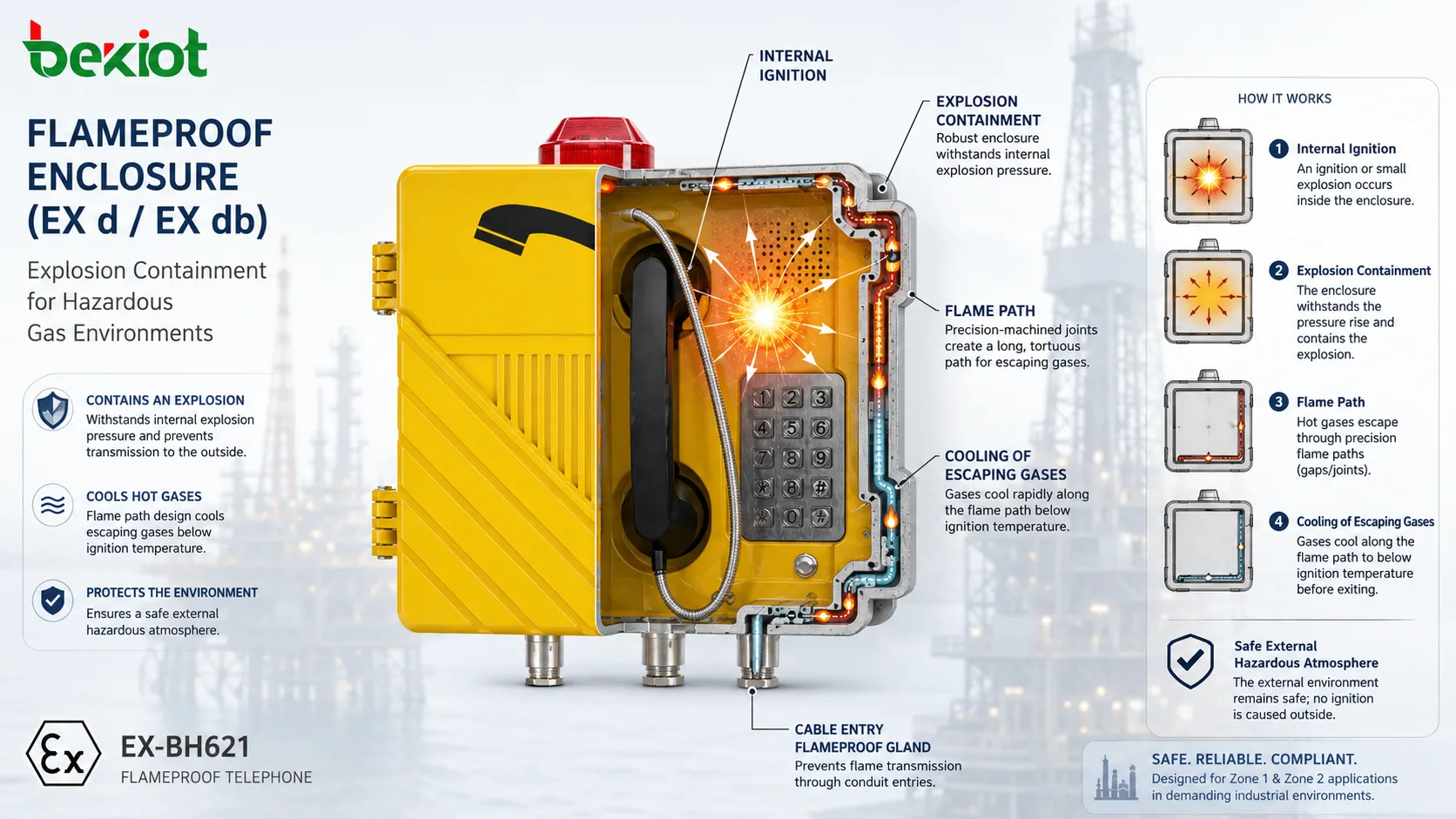

当可燃气体混合物进入外壳并在内部点燃时，外壳必须承受产生的压力，不能破裂，不能产生影响安全的永久变形，也不能让火焰从薄弱点泄漏。设计通常采用坚固的金属结构、认证盖板接合面、螺纹入口、严格的机械公差，以及能在测试条件下保持外壳完整性的紧固件。
这也是隔爆外壳通常比普通工业外壳更重的原因。重量并不只是为了抗冲击，它也是压力容纳和火焰通道设计的一部分。拆除螺栓、更换盖板、更换电缆接头或私自加工孔位，都可能破坏已经认证的保护概念。
火焰通道冷却与受控排气
Ex d 设备并不总是完全密封。它使用火焰通道，也就是位于螺纹接合、法兰接合、止口接合、轴孔或盖板界面处的狭窄受控间隙。如果内部发生爆炸，高温气体可能穿过这些通道，但通道长度和间隙尺寸经过设计，可将气体冷却到不足以点燃周围环境的程度。
因此，在安装和维护过程中，火焰通道的状态非常关键。划伤、腐蚀、油漆堆积、缺少润滑脂、错误紧固件、机械撞击或未经授权的加工，都会降低冷却效果并影响安全。即使外壳看起来很坚固，只要认证火焰通道受损，它也可能不再安全。
标准与认证框架
IEC 60079 系列与 IEC 60079-1 的作用
IEC 60079 系列是爆炸性环境中电气设备的核心国际框架。IEC 60079-0 规定通用要求，而 IEC 60079-1 涵盖采用隔爆外壳“d”保护的设备。实际应用中，IEC 60079-1 定义了 Ex d 设备的结构、火焰通道、压力试验、温度、入口和验证原则。
现代设备标识可能显示 Ex db，而不仅是 Ex d。附加字母与设备保护级别相关。Ex db 通常对应气体环境中的高保护级别，常用于 Zone 1 和 Zone 2 应用，但前提是完整标识、证书、气体组别、温度组别和安装条件都适合现场要求。
全球项目中的 ATEX 与 IECEx 标识
ATEX 用于投放欧盟市场的设备，而 IECEx 是基于 IEC 标准的国际认证体系。许多全球工业项目会要求供应商提供 ATEX、IECEx 或两者，特别是在石化、能源、海事、矿业或流程工业环境中使用的设备。

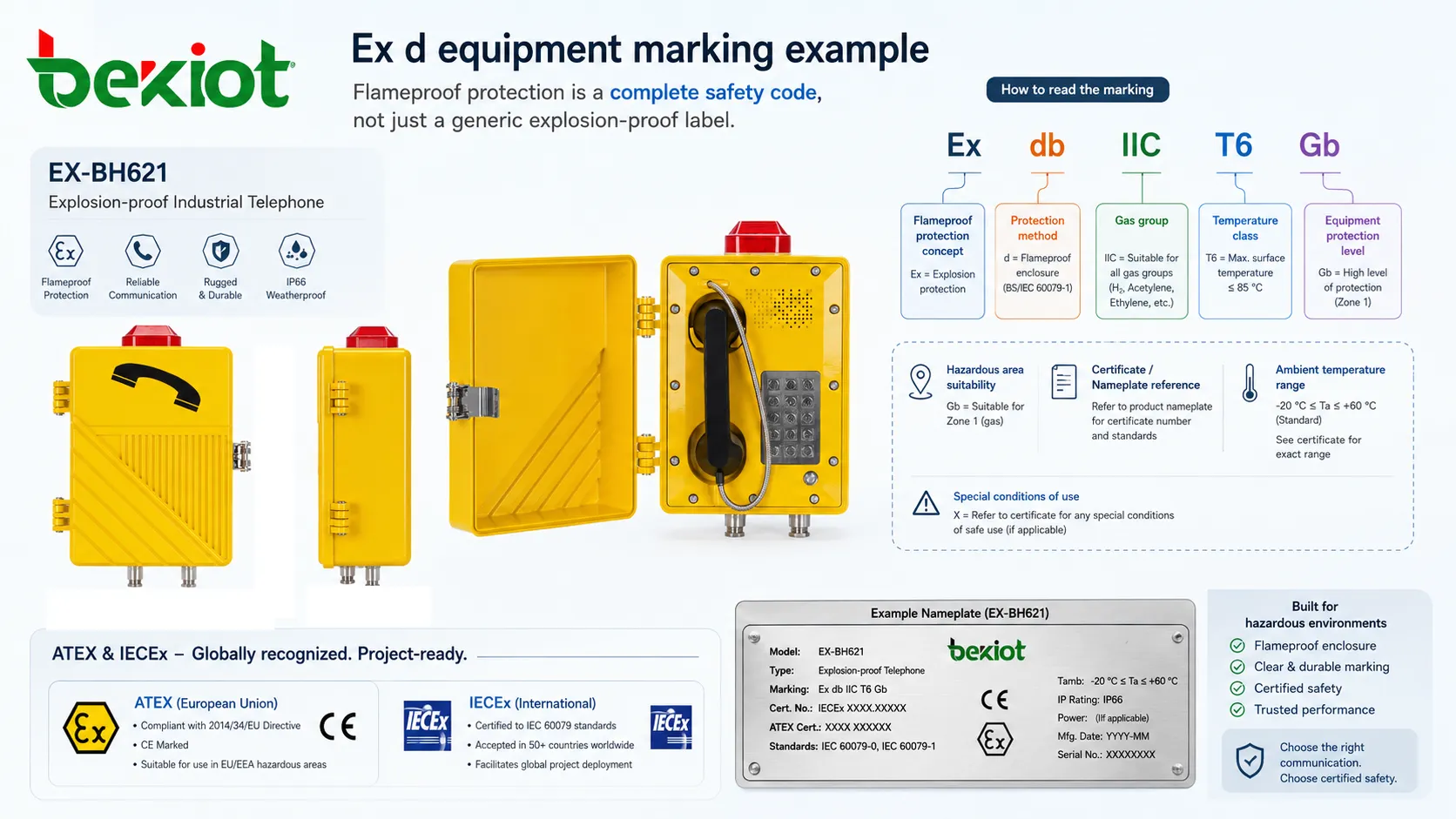

典型标识可能包括保护方式、气体组别、温度组别、设备保护级别、设备类别、证书编号、环境温度范围和特殊使用条件。采购人员不应仅凭宣传资料中的“防爆”字样判断合规性。证书和铭牌标识必须与区域划分和安装设计相匹配。
选型时需要关注的保护等级
气体组别与点燃风险
气体组别表示设备适用于哪类爆炸性气体环境。在地面工业中，IIA、IIB 和 IIC 是常见气体组别。IIC 通常被认为要求最高，包括氢气和乙炔等气体。IIB 包括乙烯等气体，IIA 则包括丙烷等较不易点燃的气体。
气体组别必须根据危险区域划分报告选择。在 IIC 环境中安装 IIB 设备是不可接受的，除非证书明确覆盖所需组别。相反，如果实际区域只需要 IIA 或 IIB，却全部指定 IIC，可能会增加成本、重量和交付周期。
温度组别与表面温度控制
温度组别定义设备在规定条件下允许达到的最高表面温度。常见气体温度组别包括 T1、T2、T3、T4、T5 和 T6。最高表面温度越低，等级越严格。例如，T6 比 T4 更严格。
这一等级很重要，因为即使没有火焰从内部逸出，过热的外壳表面也可能点燃周围气体混合物。环境温度、散热、太阳辐射、内部电子元件、功率负载和安装位置都会影响温度表现。应检查证书中批准的环境温度范围和任何安装限制。
IP 和机械等级作为配套要求
虽然 IP 等级并不等同于防爆保护，但对于户外和严苛工业应用仍然重要。设备面对雨水、冲洗、粉尘、盐雾或重工业污染时，可能需要 IP66、IP67 或类似等级。IK 抗冲击等级、防腐蚀能力、不锈钢五金件和表面涂层也会影响长期可靠性。
对于现场电话、应急呼叫箱和控制站等通信设备，环境适应性对可用性的影响不亚于安全性。已经认证的设备如果出现进水、键盘触点腐蚀、手柄线损坏、扬声孔堵塞或标签无法识别，仍可能无法完成项目的运行目的。
| 等级或标识项目 | 含义 | 重要性 |
|---|---|---|
| Ex d / Ex db | 隔爆外壳保护概念 | 表示内部点燃被容纳，火焰传播通过认证结构被阻止 |
| IIA / IIB / IIC | 气体组别适用性 | 将设备与分类区域中的可燃气体或蒸气风险相匹配 |
| T1–T6 | 最高表面温度等级 | 防止高温表面成为点火源 |
| Gb / Gc | 气体环境设备保护级别 | 帮助判断是否适用于 Zone 1 或 Zone 2 |
| IP 等级 | 防尘和防水进入保护 | 支持户外、冲洗、粉尘或腐蚀性应用 |
| 环境温度范围 | 批准的工作温度限制 | 确保认证在高温、低温或户外环境中仍然有效 |
隔爆设备的常见使用场景
流程工业与能源场站
Ex d 设备常安装在炼油厂、燃气压缩站、LNG 设施、化工厂、涂料生产区、燃料码头、溶剂储存区、氢能系统、海上平台、钻井现场和危险公用工程区域。这些环境可能在正常运行、异常泄漏、维护、取样、装卸或应急释放期间存在可燃气体。
典型设备包括接线盒、本地控制站、急停按钮、照明灯具、电机、压力变送器、分析仪、电话机、声光报警器、扬声器、CCTV 外壳和报警接口。在许多系统中，Ex d 设备会与 Ex e、Ex i、Ex t 或正压保护等其他保护概念组合使用，具体取决于回路类型和区域划分。
危险场所通信与应急响应

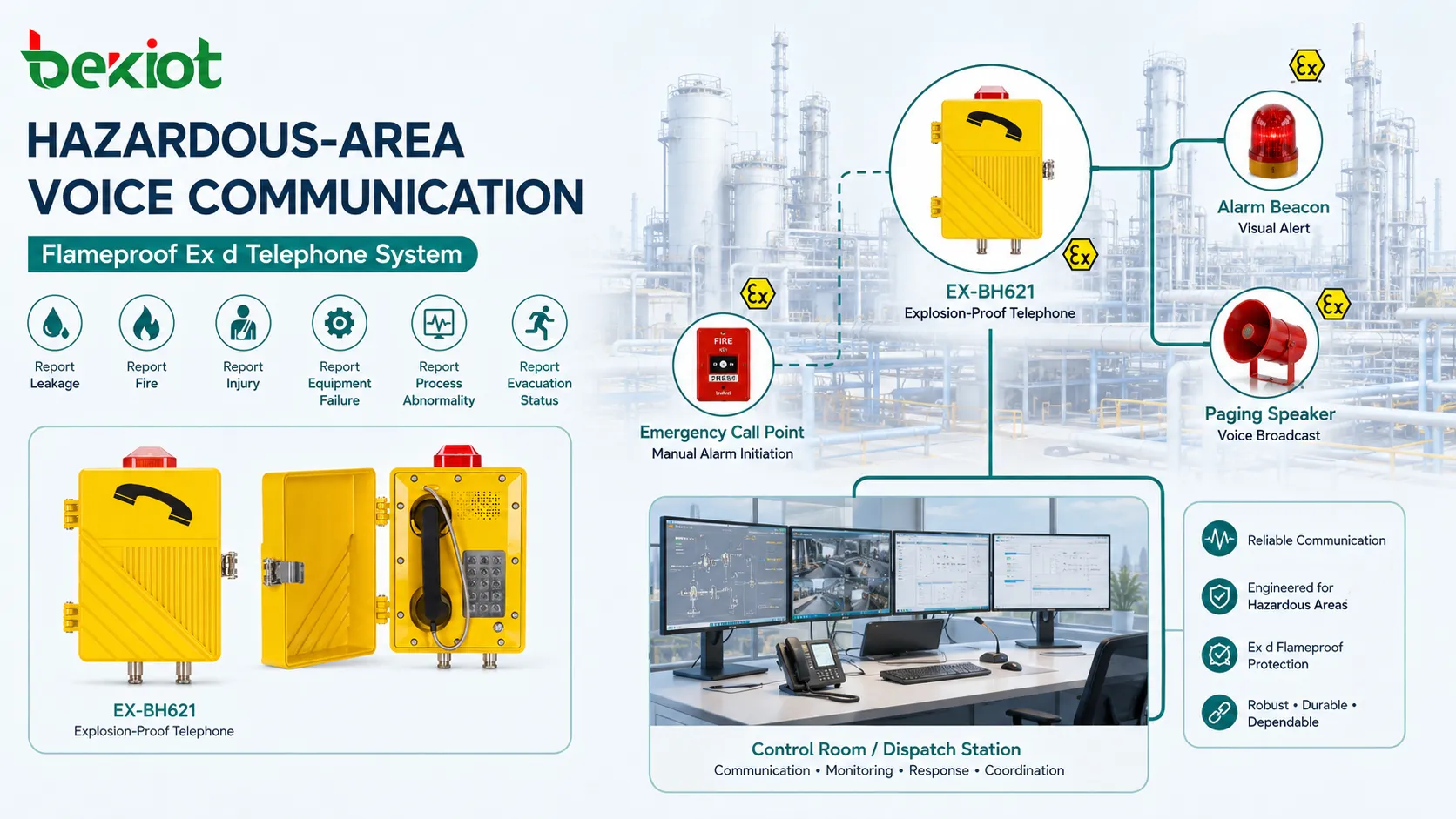

在危险区域，可靠语音通信尤其重要，因为工作人员可能需要立即报告泄漏、火灾、受伤、设备故障、工艺异常或疏散状态。手机可能受限，无线电可能存在覆盖盲区，普通对讲设备也可能没有分类区域认证。
对于危险场所语音通信项目，当需要经过认证的固定呼叫点用于应急呼叫、调度连接或工业现场与控制室之间通信时，可考虑贝克通信 EX-BH621 防爆电话机。
设计与安装注意事项
区域划分先于产品选型
正确的起点不是产品目录，而是危险区域划分图和风险评估。工程人员需要明确该位置属于气体 Zone 0、Zone 1 还是 Zone 2，或粉尘 Zone 20、Zone 21 还是 Zone 22。还需要识别气体组别、温度组别、环境条件、安装位置、电缆路径、维护空间和运行要求。
一旦区域划分清楚，就可以将设备标识与现场匹配。所选产品必须满足或超过所需保护级别、气体组别、温度组别、环境温度范围、防护等级和安装方式。如果同一设备将安装在不同现场区域，每个位置都应分别核对。
电缆接头、入口和附件都是安全系统的一部分
如果安装了错误的电缆接头、堵头、变径接头、呼吸阀、适配器、导管密封件或天线接口，即使是经过认证的 Ex d 外壳也可能变得不安全。电缆入口必须针对相同保护概念进行认证，并适合电缆类型、气体组别、外壳容积和安装规则。未使用的入口必须用认证堵头封闭。
项目故障经常出现在接口处，而不是主设备内部。例如，一台正确的隔爆电话机可能被安装了非认证电缆接头、损坏的密封圈、错误的螺纹适配器，或与接头设计不匹配的电缆。安装质量必须被视为合规的一部分，而不是次要现场细节。
维护、检查与生命周期控制
必须长期保持认证状态
Ex d 设备应定期检查，以确认外壳、盖板、紧固件、电缆入口、密封件、火焰通道、标签、接地和附件仍处于安全状态。腐蚀、缺失螺栓、油漆覆盖火焰通道、观察窗开裂、接头松动、未经授权开孔和机械损伤都应认真处理。
维护团队应遵循制造商说明和相关危险区域检查标准。普通维修方法可能并不适用。用外观相似的零件替换螺栓、重新喷涂接合面、不当抛光火焰通道，或为了方便额外钻孔，都可能使认证失效并增加点燃风险。
文档也是合规的一部分
完整项目文件应包括证书、数据表、铭牌照片、安装图纸、电缆接头记录、检查报告、维护日志、维修历史和任何特殊使用条件。对于服务寿命长、承包商众多、分阶段增加设备的工厂，这一点尤其重要。
良好的文档也有助于后续升级。当工厂扩建、更改工艺化学品、增加网络化通信，或将模拟设备替换为基于 IP 的系统时，工程人员可以审核现有 Ex d 设备是否仍适合更新后的危险区域和运行要求。
常见选型错误
认为所有防爆设备都一样
“防爆”一词经常在营销中被宽泛使用，但认证 Ex 设备必须根据标识细节选择。适用于 Zone 2 的设备不一定可用于 Zone 1。通过 IIB 气体认证的产品不一定适用于 IIC 环境。T4 等级设备在需要 T5 或 T6 的低点燃温度场景中可能不合格。
另一个错误是假设气体认证设备自动覆盖可燃粉尘。粉尘危险区域需要自己的分类和保护方式，例如采用外壳保护的 Ex t。若同时存在气体和粉尘风险，完整标识必须覆盖实际现场要求。
忽视认证之后的可用性
认证确认了安全概念，但设备仍需在真实条件下便于人员使用。对于现场通信产品，手柄应方便戴手套操作，呼叫按钮应清晰可见，铃声应足够响亮，线缆应能承受移动，外壳应能抵抗天气、化学品、振动和冲击。
在应急系统中，可用性与技术合规同样重要。设备即使安全，如果难以发现、听见、操作或维护，也可能无法支持预期响应流程。优秀项目会把认证硬件与清晰标识、合理布点、控制室流程、冗余规划和定期测试结合起来。
跨行业实际应用
油气、化工与石化现场
在炼油厂、罐区、装车栈台、调合装置和化工生产区，Ex d 外壳保护必须在危险工艺附近保持可用的现场设备。通信点、控制开关、报警按钮和本地指示器可布置在关键位置，使操作人员无需离开作业区域即可报告事件。
这些系统通常连接控制室、分布式控制系统、公共广播网络、CCTV 平台和紧急停车程序。目标不只是保护单个设备，还要支持从现场发现到指挥决策的可追溯事件响应链。
交通、公用事业与基础设施
燃料库、隧道泵房、发电站、污水处理厂、海事码头、电池储能设施和公用管廊可能包含分类区域或局部危险区域。当固定电气或通信设备必须靠近可燃气体来源运行时，可能会使用 Ex d 设备。
在这些环境中，坚固设计、稳定网络集成、清晰应急流程和较长维护间隔往往具有决定性。评估设备时不仅要看认证等级，还要看它与现场通信架构和服务模式的匹配程度。
结论
隔爆外壳 Ex d 是危险气体环境中成熟的防爆保护概念。它的目的在于容纳内部点燃、控制火焰传播，并防止周围爆炸性环境被点燃。然而，其安全性不只依赖坚固外壳。标准合规、正确标识、气体组别、温度组别、EPL、电缆入口、安装质量、检查和生命周期文档都很重要。
对于工业项目，Ex d 选型始终应基于现场区域划分和系统要求。正确使用时，隔爆设备能够在危险区域支持更安全的运行，同时实现控制、监测、应急呼叫、报警通知和现场通信等关键功能。
常见问题
如果需要额外电缆入口，Ex d 外壳可以在现场钻孔吗？
通常不可以。增加孔位或修改认证隔爆部件可能使认证失效，因为外壳强度、火焰通道和入口布置都是按既定设计测试的。任何修改都应通过制造商或授权认证路径处理。
不锈钢一定比铝制隔爆设备更好吗？
不一定。海事、化工或冲洗区域可能更偏好不锈钢的耐腐蚀性，而铝可以降低重量和成本。正确选择取决于认证、气体组别、环境、机械暴露、涂层体系和维护预期。
Ex d 设备可以连接普通网络交换机吗？
网络架构必须根据区域位置评估。如果交换机位于危险区域之外，认证现场设备通常可以通过批准的电缆和入口连接。如果有源网络设备位于分类区域内，则该设备及其外壳必须适合对应区域和保护概念。
隔爆设备应多久检查一次？
检查间隔取决于现场风险、环境、法规、设备类型和维护历史。严苛户外工厂、腐蚀性环境、振动区域和频繁使用设备通常需要比清洁室内区域更多关注。检查计划应遵循当地规则和危险区域维护标准。
Ex d 保护是否意味着设备可以带电开盖？
不能。除非证书和操作程序明确允许，否则隔爆设备不应在危险气体环境中带电打开。许多外壳都带有警告，要求断电并等待规定时间后才能打开。
可以给隔爆设备加装无线天线吗？
只有当天线布置、馈通件、电缆接头或无线模块被认证和安装说明覆盖时才可以。增加非认证天线或钻孔安装天线接口可能破坏保护概念，应避免这样做。
