在抓取 5G 注册信令时，工程师通常不难找到 Initial UE Message、Uplink NAS Transport 等 NGAP 消息。真正更难的问题往往在底层：一个 N2 信令包如何离开 gNB，穿过承载网和数据中心，最终到达运行 AMF 服务的服务器？如果 AMF 已虚拟化并运行在 VM 中，gNB 实际上是与哪个端点建立 SCTP 关联？PTN 网关、数据中心边界路由器、EOR 交换机和 TOR 交换机分别起什么作用？当信令失败时，排查应从 NGAP、SCTP、IP 路由，还是二层 MAC 转发开始？

这些问题看起来分属不同的工程领域。无线团队关注 gNB，核心网团队关注 AMF 和 NGAP，承载团队负责 PTN，数据中心团队则管理交换机和服务器。但在一条正常工作的 N2 路径中，这些组件实际上构成一条连续的链路。gNB 收到的 NAS Registration Request 并不会直接“跳”到 AMF。gNB 先把消息从 RRC 侧中继到 NGAP，再通过 SCTP 和 IP 封装，经过多个三层和二层网络节点，最终送入运行 AMF 进程的计算环境。将逻辑协议路径与实际物理网络路径结合起来看，比简单做一次“能不能 ping 通 AMF”的测试，更容易定位 N2 路由问题。

N2 接口实际在转发什么？

N2 是 gNB 与 AMF 之间的信令接口。在 UE 注册、移动性管理及其他 5G 控制面流程中，UE 产生 NAS 消息，而 gNB 承担关键的中继作用。gNB 将从 UE 接收到的 NAS-PDU 放入相应的 NGAP 消息中，再通过 N2 发送至 AMF；下行方向则执行相反过程。因此，理解 N2 信令时，需要把应用层消息本身与承载该消息的传输路径区分开来。

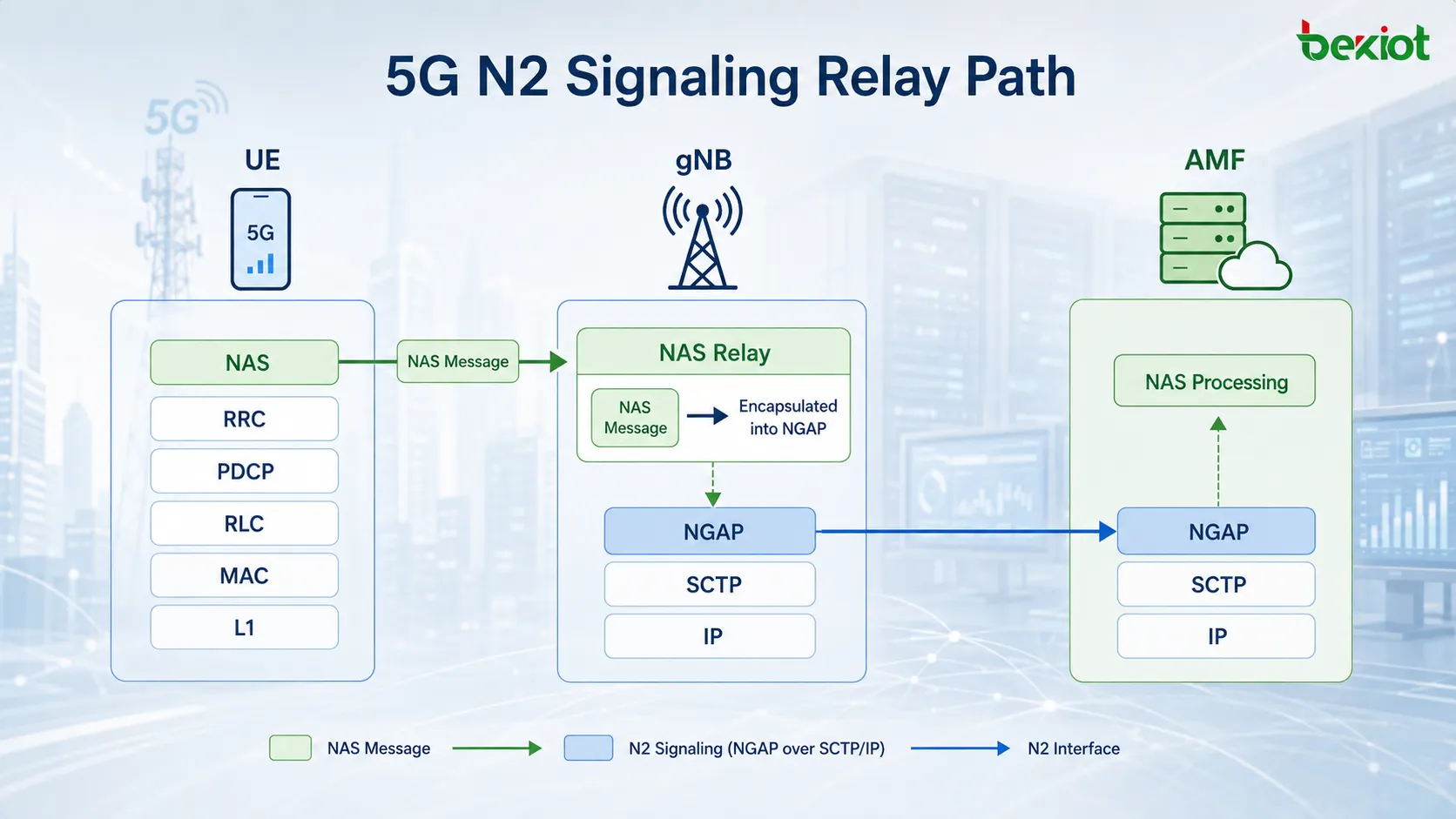

以 UE 发起注册为例。UE 首先通过无线协议栈向 gNB 发送 NAS Registration Request。对于这类信令，gNB 不是最终的应用端点，它的作用是把 NAS-PDU 放入 NGAP 消息，并通过已经建立的 N2 传输关系转发给 AMF。从较高层次看，UE 侧依次通过 NAS、RRC、PDCP、RLC、MAC 和 L1 处理该消息；在 gNB 侧，NAS 消息从无线侧协议栈中继到 NGAP，然后通过 SCTP、IP、二层和一层承载；到达 AMF 后，数据包按相反方向逐层解封装，直到 NAS 消息进入 NAS 处理层。

一个常见误解是把“gNB 转发 NAS”理解成与 IP 路由器相同的转发。实际上两者发生在不同层次。gNB 首先完成从 NAS/RRC 到 NGAP 的协议级中继，并生成新的 N2 侧 SCTP/IP 数据包。承载网和数据中心网络不需要理解负载中究竟是 Registration Request 还是其他 NAS 流程，它们只需依据 IP 路由、MAC 地址和接口信息转发数据包。

NGAP 流程还可以分为 UE 关联流程和非 UE 关联流程。NAS Transport 和 Initial Context Setup 属于 UE 关联流程，而 NG Setup 属于节点级非 UE 关联流程。这个区分在故障排查中很有用：如果某个 gNB 下所有 UE 都无法与 AMF 通信，应优先检查节点级 N2 关系、SCTP 和 IP 路由；如果只有一个 UE 受影响，则应沿该 UE 的 NGAP 和 NAS 上下文继续排查。

N2 信令从 gNB 到 AMF 会经过哪些网络节点？

逻辑架构图通常把 N2 画成 gNB 与 AMF 之间的一条直线。这种表示方式便于说明接口关系，却看不到信令流量实际经过的网络路径。在真实部署中，gNB 很少通过一条物理链路直接连接到 AMF 服务器。RAN 与核心网数据中心之间通常存在承载网络，而数据中心内部还会使用路由器、交换机以及服务器网络。

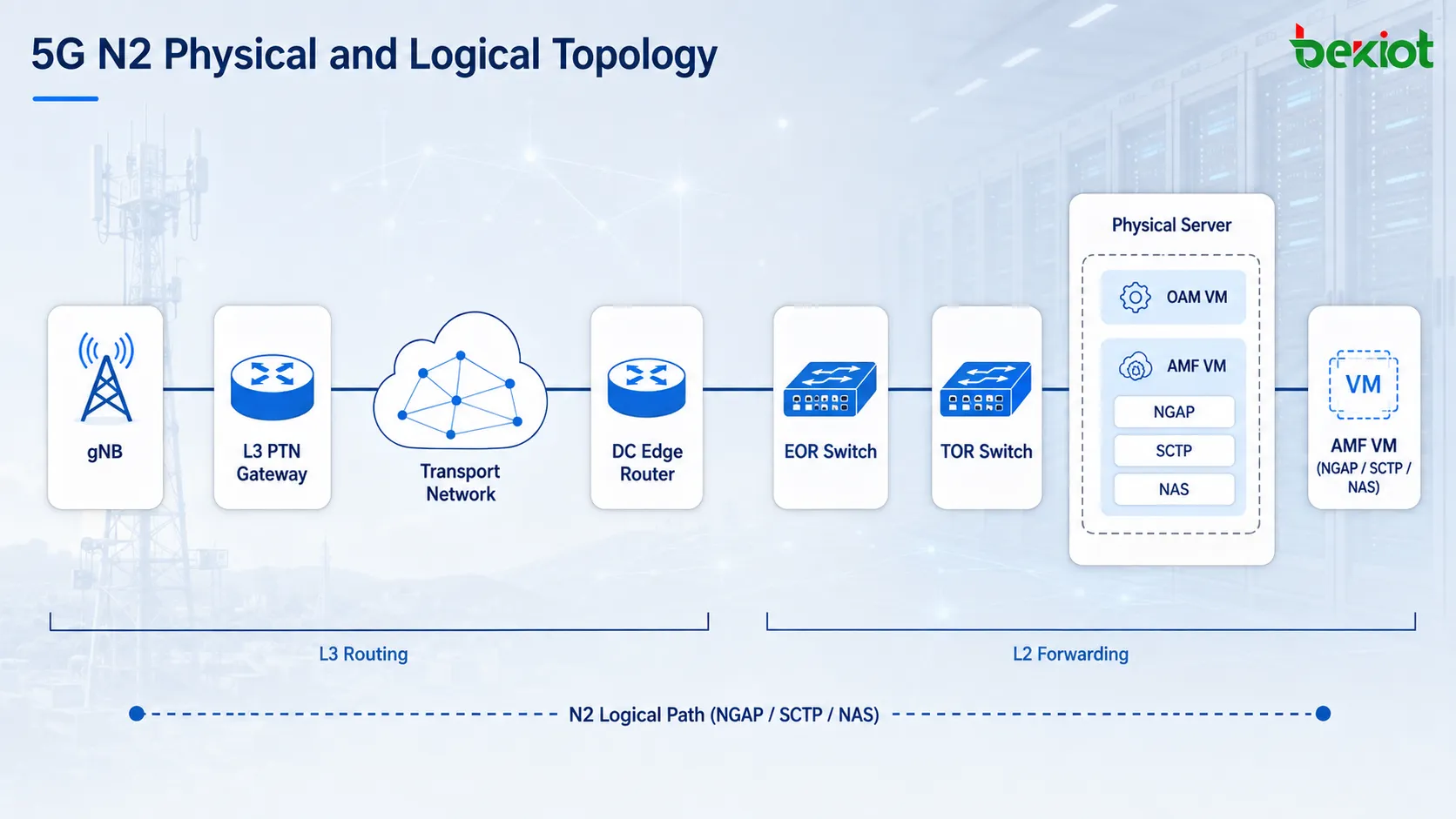

一条简化的 N2 传输路径可以表示为：gNB 先把流量发送给三层 PTN 网关，数据包穿过承载网到达数据中心三层边界路由器，再经过 EOR 和 TOR 交换机，最终到达承载 AMF 的服务器。PTN 负责把 gNB 侧 IP 流量传送至区域或中心数据中心；数据中心边界的三层路由器再把 N2 数据包路由到正确的服务器网络；在数据中心内部，EOR 和 TOR 交换机执行二层交换，直到以太网帧到达承载 AMF 工作负载的服务器接口。

在云化 5G 核心网中，“AMF 在哪台设备上”不能只用物理服务器来回答。AMF 可能作为虚拟化网络功能运行在通用计算节点上，同一台物理服务器还可能承载 OAM 虚拟机、其他网络功能或多个服务实例。例如，一台 VM 可以运行负责 NAS、NGAP 和 SCTP 处理的 AMF 服务。但从 gNB 的角度，真正重要的是 AMF 对外提供的 N2 服务 IP 端点，而不是机架上的物理服务器标签。

这意味着，N2 故障排查至少涉及三种不同的“位置”概念。其中，物理位置用于标识工作负载所在的机架和物理主机；逻辑位置用于标识承载 AMF 的 VM 或服务实例；网络位置则是 gNB 建立 SCTP 关联时所使用的 AMF N2 IP 地址。即使物理服务器、VM 和 AMF 进程看起来都正常，N2 仍可能无法到达，因为 VLAN、默认网关、IP 路由、交换机端口或虚拟交换层没有把流量正确送到该 N2 地址。

N2 路径上的路由与转发有什么区别？

把 N2 信令包送到 AMF，并不是有一张路由表就够了。从网络处理角度，需要区分“路由”和“转发”。路由通常是三层功能。设备收到 IP 数据包后，会在路由表中查找目的 IP，确定出接口并选择合适的下一跳。在 N2 路径上，gNB、三层 PTN 网关和数据中心边界路由器都需要具备相应的 IP 路由信息。这些路由可以静态配置，也可以通过动态路由协议学习。

假设 gNB 的 N2 源地址为 A，AMF 的 N2 地址为 B。gNB 不需要知道 B 位于哪个物理服务器机架，只需要知道去往包含 B 的子网时，应把数据包交给哪个下一跳网关。PTN 中的三层设备也根据各自的路由表作出相同判断，直到数据包进入包含 AMF 的数据中心网络。

路由决定数据包下一步该去哪里，但数据包仍需通过当前物理链路发送。如果使用以太网，设备会添加包含源 MAC 和目的 MAC 地址的以太网帧头，交换机再依据 MAC 地址表转发该帧。因此，同一个 N2 IP 数据包在跨越不同三层跳点时，其外层二层头部可能会变化。IP 层持续表示 gNB 与 AMF 之间的端到端关系，而 MAC 地址只对当前二层网段有意义。

在数据中心内部，EOR 和 TOR 交换机主要执行二层交换。当数据中心三层路由器把 N2 数据包送入正确的服务器侧二层域后，EOR 和 TOR 交换机会依据 MAC 表把以太网帧转发到目标服务器端口。理解这一点对抓包分析非常重要：不同抓包点看到不同的 MAC 地址，并不代表数据包改变了最终目的地；而源、目的 IP 地址保持不变，也不代表数据包没有经过中间设备、而是直接在两个端点之间传输。

为什么 SCTP 关联是 N2 故障排查的关键边界？

NGAP 并不是直接运行在 IP 上，而是运行在 SCTP 之上。因此，一条可用的 N2 路径首先必须具备 IP 可达性，然后才能成功建立 SCTP 关联。这形成了清晰的排查依赖关系：IP 路由有问题，SCTP 就无法建立；没有 SCTP，NGAP 就无法工作；没有 NGAP，NAS 信令也就无法成功中继。

但反过来并不一定成立。能 ping 通 AMF 只能说明存在一定程度的 IP 可达性，并不能证明所需 SCTP 服务可达、SCTP 关联能够建立、NGAP 参数正确，或 AMF 应用进程工作正常。

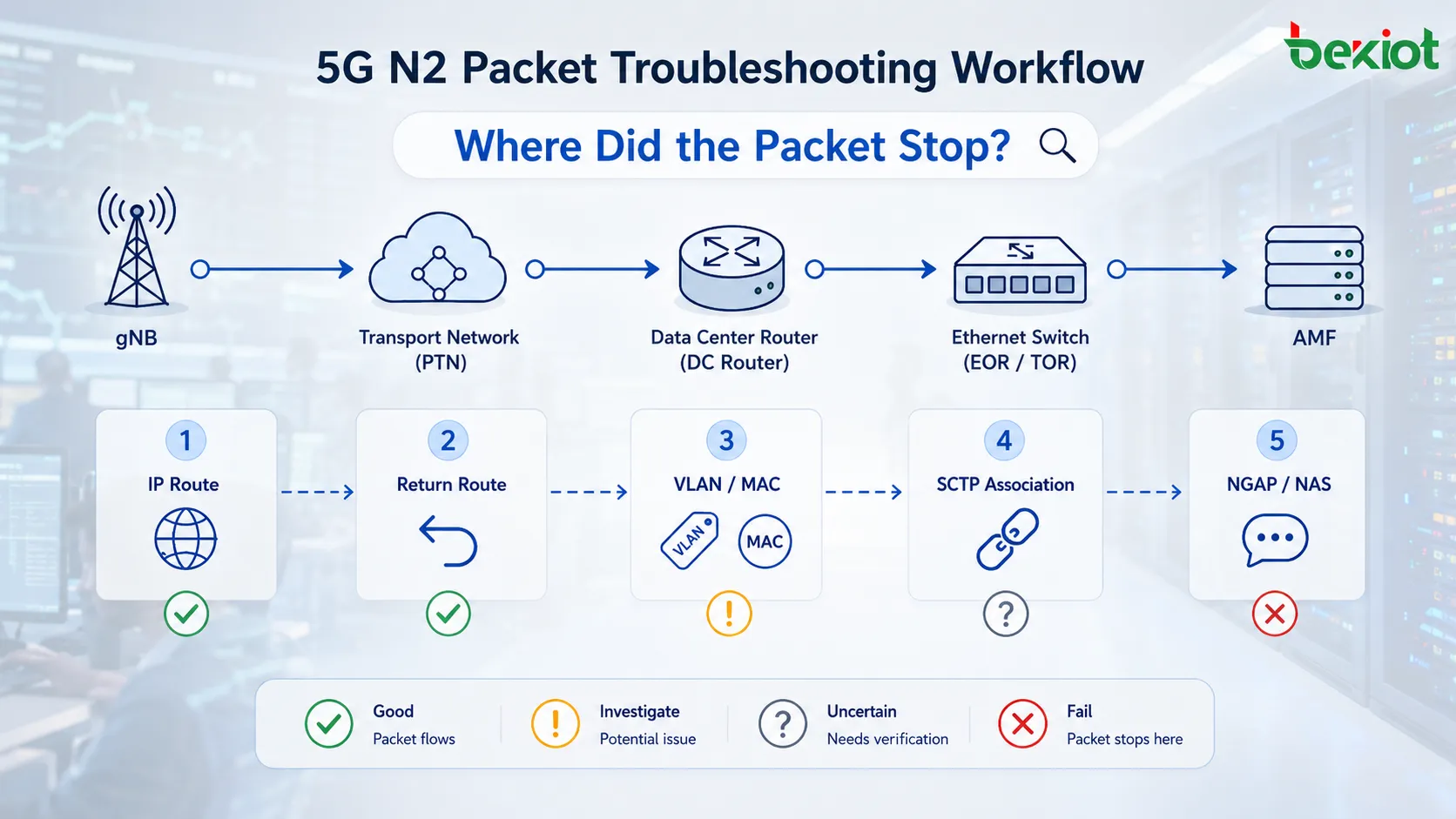

• 第一步，验证 IP 路径。检查 gNB 的 N2 地址、子网掩码、默认网关以及去往 AMF N2 地址的路由。随后确认 PTN 网关和数据中心三层设备同时具备正向路由和返回路由。返回路由尤其容易被忽略：从 gNB 发出的数据包可能已经顺利到达 AMF，但 AMF 却没有返回 gNB 子网的有效路由。由于 N2 是双向信令接口，两个方向都必须可达。

• 第二步，确认 SCTP 确实已经建立。确认 IP 可达后，检查 gNB 与 AMF 是否完成 SCTP 关联流程并进入 Established 状态。如果关联始终无法建立，应检查传输层端口、本地 IP 绑定、ACL、防火墙以及路径上的安全策略。真实数据中心还可能部署 IDS/IPS、负载均衡器、SDN 组件以及其他安全或流量控制系统，这些设备即使没有出现在简化架构图中，也可能影响 SCTP。

• 第三步，再向上检查 NGAP 和 NAS。只有在 SCTP 关联稳定后，才应分析 NG Setup、Initial UE Message 和 NAS Transport。如果 SCTP 正常但 NG Setup 失败，问题已经从 IP 传输层上移到 N2 应用或配置逻辑。如果 NG Setup 成功，但某个特定 UE 的注册信令没有到达 AMF，则应继续跟踪 Initial UE Message、UE-NGAP-ID 和 NAS-PDU。这种分层方法可以避免一个常见错误：还没确认 NAS 消息是否真正跨过 N2 接口，就直接开始排查 NAS。

如何通过抓包还原完整的 N2 信令路径？

理解 N2 路由的真正价值，会在抓包和故障隔离时体现出来。当 gNB 与 AMF 之间的信令失败时，应从传输层开始逐层向上检查，而且抓包位置非常关键。gNB 侧抓包可以确认信令是否真正离开基站；PTN 或数据中心边界附近的抓包可以判断数据包是否进入核心网区域；服务器侧抓包则可以确认 N2 数据包是否实际到达运行 AMF 工作负载的主机。如果 gNB 侧能够看到发出的 SCTP INIT，而 AMF 主机完全看不到，那么故障几乎可以确定在中间网络，而不是 NGAP 应用逻辑。

抓到数据包后，先确认源、目的 IP 地址是否符合设计。如果 AMF 已迁移、扩容或移动到新的 VM，而 gNB 仍指向旧的 N2 地址，那么即使 NGAP 配置表面上没有变化，信令也可能走错路径。随后沿三层设备逐跳检查路由。在 gNB、PTN 网关和数据中心路由器上，检查去往 AMF 子网的路由，包括出接口、下一跳和返回路径。如果使用动态路由，不要只看配置中是否启用了路由协议，还要确认该路由确实已经学习并安装到转发表中。

如果数据包已经到达数据中心三层边界，却仍无法到达 AMF 服务器，排查重点就应从 IP 路由转向二层转发。检查 EOR 和 TOR 交换机上的 VLAN 成员关系、MAC 地址学习、服务器侧端口状态，以及服务器或虚拟交换层是否连接到正确的业务网络。最后，把这些网络结果与 SCTP 状态关联起来。如果双向 IP 路径正常但 SCTP 仍无法建立，则检查 SCTP 端口处理、IP 绑定和 AMF 进程本身。一旦 SCTP 建立成功，就可以在更清晰的故障边界下继续分析 NGAP 和 NAS。

从端到端看，“N2 信令路由”实际上包含两个不同但连续的过程。第一个发生在 gNB 内部：NAS 消息从 UE 的无线侧到达 gNB，被中继到 NGAP 消息中，再通过 SCTP 和 IP 封装，以便在 N2 网络上传输。

第二个过程发生在承载网和数据中心内部。这些网络设备并不关心负载中是 Registration Request 还是 Initial Context Setup 流程，它们只依据三层 IP 路由和二层 MAC 转发，逐跳把数据包送向运行 AMF 服务的计算环境。

在实际工程中，排查 N2 最有效的方法，是始终保持端到端视角：

UE NAS → gNB 中继 → NGAP → SCTP → IP 路由 → 二层转发 → AMF 服务器 → AMF 进程

按这条链路逐层检查后，很多最初看起来很复杂的“注册失败”“N2 不可达”或“SCTP 关联失败”，最终都可以归结为一个更具体的问题：数据包究竟停在了哪一层、哪一跳？

常见问题

N2 信令会经过 UPF 吗？

在正常 5G 架构下，N2 控制面路径不依赖 UPF。N2 连接 gNB 与 AMF，而 UPF 主要参与用户面路径。当 N2 不可达时，应把排查重点放在 gNB 与 AMF 之间的控制面传输路径，而不是从 N3 用户面隧道开始。

为什么在不同位置抓取同一个 N2 数据包时，MAC 地址会变化？

MAC 地址属于当前二层网段。数据包跨过三层路由设备后，会为下一条链路重新封装新的二层头部。因此，即使端到端的 gNB 与 AMF IP 地址仍属于同一条 N2 通信流，源、目的 MAC 地址也可能逐跳变化。

为什么 gNB 能 ping 通 AMF，SCTP 仍可能失败？

Ping 主要验证基于 ICMP 的 IP 可达性。SCTP 还取决于传输层端口处理、本地 IP 绑定、ACL、防火墙、安全策略以及 AMF 应用进程。因此，IP 可达只是 N2 通信的前提，并不能保证 SCTP 或 NGAP 正常工作。

如果 AMF 运行在虚拟机中，gNB 需要知道物理服务器的位置吗？

不需要。gNB 使用 AMF 的 N2 服务 IP 地址建立 N2 连接，而不是依据物理服务器的位置。物理主机、虚拟交换机、VM 映射和数据中心内部拓扑都属于实现细节，但这些组件仍必须把发往 AMF N2 端点的数据包正确送到对应的服务实例。

为什么排查 N2 问题时既要检查正向路由，也要检查返回路由？

NGAP 和 SCTP 都是双向的。即使从 gNB 发出的数据包能够到达 AMF，如果 AMF 没有返回 gNB 子网的有效路由，SCTP 握手和后续 NGAP 流程仍会失败。因此，单向可达并不足以证明 N2 路径完整。
