安装在港口、矿山和制造现场、铁路沿线、室外工艺区以及其他暴露环境中的工业电话，往往处于工业通信系统中最恶劣的运行条件之一。雷雨过后，常见故障包括电话离线、模拟线路无法再检测摘机状态、SIP 终端以太网端口损坏、PoE 工作异常，严重时同一交换机或同一通信链路上的多台设备可能同时故障。

现场维护经验表明，许多此类故障并不是电话本身引起的。更常见的原因，是瞬态过电压通过长距离铜质通信线路、PoE 电缆、电源回路或接地路径进入敏感电子电路。因此，保护一台户外工业电话不能只安装一个浪涌保护器。协调设计应把 线路进入方式、SPD 安装位置、等电位连接与接地、电缆路由、电源系统保护以及设备安装位置 作为一个整体系统考虑。

为什么户外工业电话更容易受到雷击和浪涌影响？

工业电话通常比普通办公电话具有更高的防护等级、更坚固的外壳以及更宽的工作温度范围。有些型号还针对危险区域或粉尘环境设计。但这些机械和环境防护并不能自动保护通信电子电路免受电磁感应或瞬态过电压影响。

室内与室外安装最主要的差异在于布线环境。室内电话线路通常较短，并且位于建筑物内部。户外工业电话则可能依赖几十米甚至几百米的铜缆，经过开放式桥架、电杆、厂区边界、钢结构和暴露的工艺区域。雷电活动期间，这些长距离导电路径可能感应出显著的瞬态电压。

多数雷击相关故障并不需要雷电直接击中电话。附近的雷电放电会产生快速变化的电磁场，并把能量耦合到暴露的铜缆中。同时，雷电流进入大地后，会使不同接地点之间产生明显的电位差。通信电缆和电源电缆随后可能成为电位均衡电流的通路，使低压电子电路承受破坏性电流。

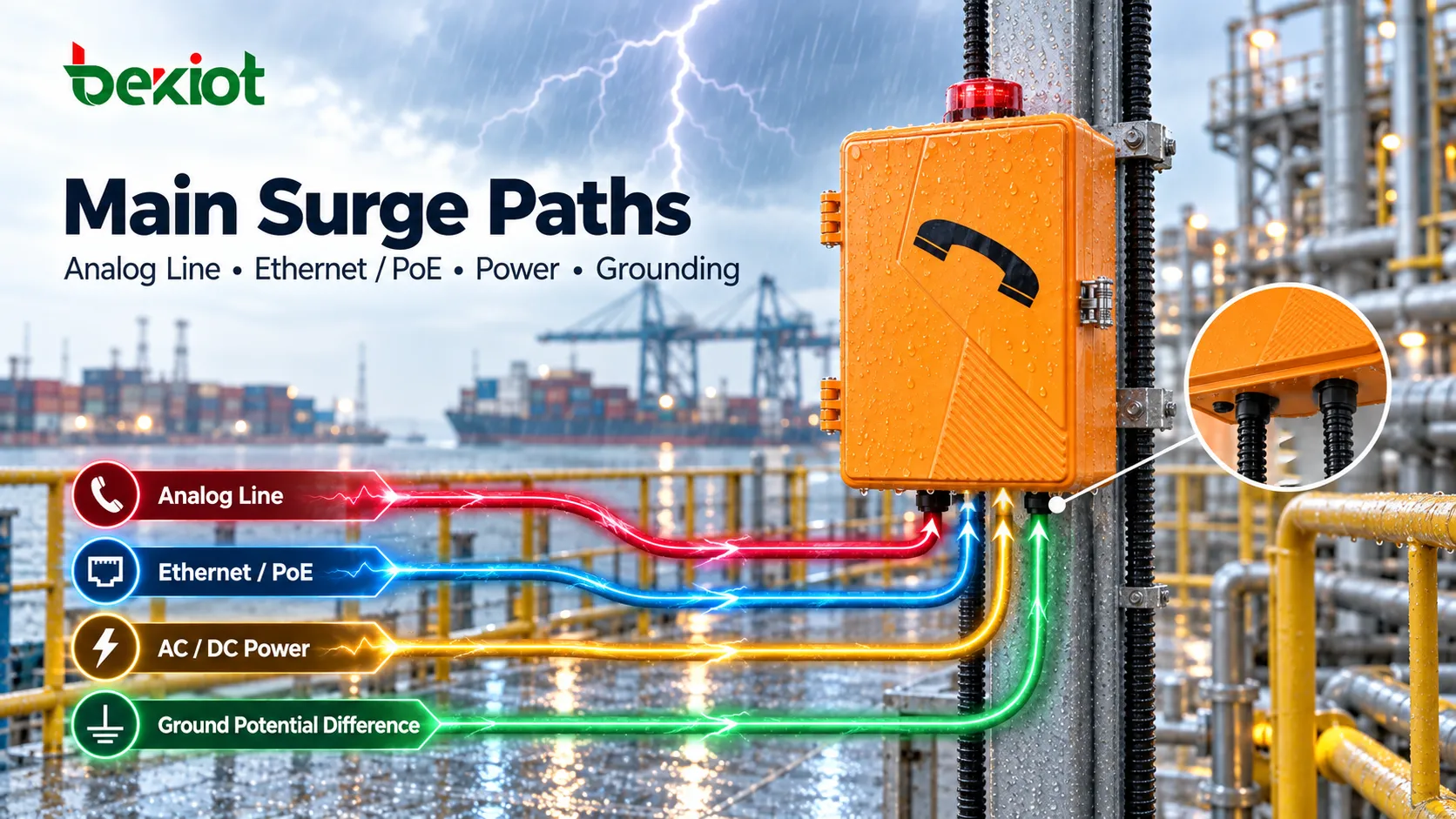

实际应用中，户外工业电话主要可能通过六类浪涌路径受到影响：

• 传统模拟语音铜线；

• 工业以太网数据电缆；

• PoE 供电线对；

• 独立 AC 或 DC 电源回路；

• 外接声光报警、继电器接口或远程控制线路；

• 金属外壳、电缆屏蔽层与接地系统之间的电位差。

因此，雷电和浪涌保护必须作为完整系统来设计。只保护一个接口，而让其他金属通路处于无保护状态，浪涌能量仍可能进入设备。

首先应该区分哪些类型的浪涌？

在现场维护中，许多瞬态过电压故障都被简单称为“雷击损坏”。这种描述通常过于宽泛，不利于制定有效的保护策略。工业通信系统应区分几种不同的浪涌来源，因为对应的保护方式可能存在明显差异。

直接雷击

直接雷击可能击中建筑物、通信塔、线缆支撑结构、附近金属构件或暴露线路。此类事件的能量可能非常高，安装在单台电话旁边的小型 SPD 不可能单独承担全部冲击。保护设计需要与现场外部防雷系统、引下线、接地网以及雷电防护分区协同工作。

感应浪涌

感应浪涌是户外工业电话最常见的故障原因之一，在与雷雨天气相关的设备故障中可能占到 80% 以上。即使雷电发生在距离设备较远的位置，快速变化的电磁场仍可能在长距离暴露铜线中感应出高频瞬态电压。

电缆越长、暴露面积越大，周围金属设施越复杂，产生较大感应浪涌能量的可能性就越高。

地电位差浪涌

当雷电流泄放入地时，厂区不同位置的电位可能在瞬间升高到不同水平。户外电话可能在现场就地接地，而机房内的网关或交换机参考的是另一个接地点。连接两处的通信电缆或电源电缆就可能形成不同电位之间的电流通道。

这也是为什么简单给每台设备分别做一个独立接地，并不一定能够消除雷击相关故障。

电力系统开关浪涌

雷电并不是瞬态过电压的唯一来源。变频器、大型电机、接触器、高压配电设备以及开关操作同样会产生重复性的电气瞬态。虽然这类浪涌的幅值可能低于雷击事件，但出现频率更高，长期可能加速电源模块老化，并引发间歇性通信故障和可听噪声。

协调保护系统的目标，是在过量能量到达电话电子电路之前，控制这些不同类型的瞬态事件。

模拟工业电话的长距离铜线应该如何防护？

传统模拟工业电话尤其容易受到浪涌影响，因为电话、线路馈电、振铃电压和语音信号都共用一条连续的金属铜线通路。长距离户外电缆本身没有电气隔离能力，浪涌能量可以直接沿线路进入现场电话以及机房中的 FXS 端口。

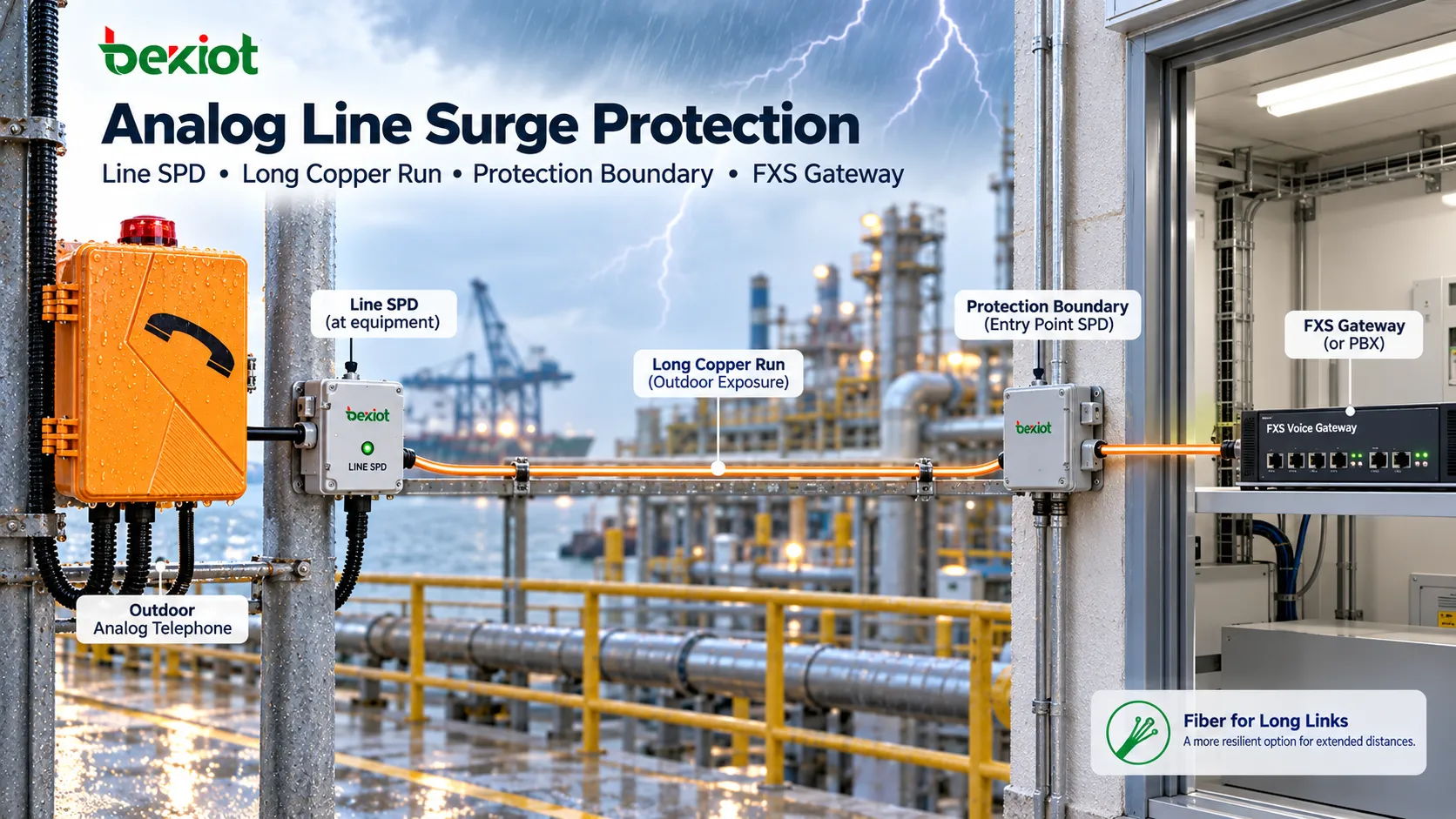

典型的模拟工业电话链路可以表示为：

户外模拟工业电话 → 现场铜缆 → 户外接线箱 → 配线架 → FXS 语音网关 / PBX

如果没有合适的保护边界，瞬态能量可以沿这条路径向任一方向传播，同时损坏电话和中心语音设备。

常见保护方式是在合适的电缆入口、建筑边界以及敏感设备附近安装通信线路 SPD。根据电缆长度和现场雷电防护分区设计，可以采用多级协调保护，逐步泄放浪涌能量，并限制到达下游设备的残余电压。

一个重要的工程原则是： 不能用标准 AC 电源 SPD 代替专为模拟电话线路设计的浪涌保护器。 电源回路和语音回路的工作电压、阻抗和信号特性不同。不合适的 SPD 可能干扰正常电话功能，同时仍无法提供所需的浪涌限压能力。

用于模拟电话回路的 SPD 不应影响以下功能：

• FXS 线路馈电；

• 正常振铃电压；

• 摘机和挂机检测；

• DTMF 拨号；

• 双向语音传输；

• 长距离线路的环路特性。

当一个多端口 FXS 网关连接几十台户外电话时，机房侧保护尤其重要。如果足够大的浪涌能量通过某一现场回路进入网关电子电路，受损的可能不只是单个端口。

对于雷电频繁的场所、跨建筑连接或非常长的暴露电缆，从长期可靠性角度，更稳妥的方法是在条件允许时减少连续金属通路。长距离部分可以采用光纤，并把电气转换设备部署得更靠近现场终端。由于光纤本身不形成导电金属路径，因此可以显著降低由电磁感应和地电位差引起的浪涌传递。

SIP 工业电话和 PoE 线路应该如何防护？

把模拟电话更换成 SIP 工业电话并不会消除浪涌风险。以太网双绞线仍然是一条金属导电路径，长距离户外电缆同样可能像其他铜质通信线路一样感应浪涌能量。

采用 PoE 后，风险更加复杂，因为数据和电源共用同一根电缆。一次浪涌就可能同时损坏电话中的以太网接口以及上游交换机的 PoE 端口。

以太网/PoE SPD 应满足两个基本要求。第一，不能引入不可接受的插入损耗，也不能降低所需的以太网数据速率。第二，其电气特性应与所使用的 PoE 系统匹配，包括工作电压和适用线对配置。

例如，Fast Ethernet、Gigabit Ethernet 以及不同的 PoE 供电方式，可能对保护电路提出不同要求。只有一个 RJ45 接口，并不代表某个浪涌保护器就适用于所有工业以太网或 PoE 场景。

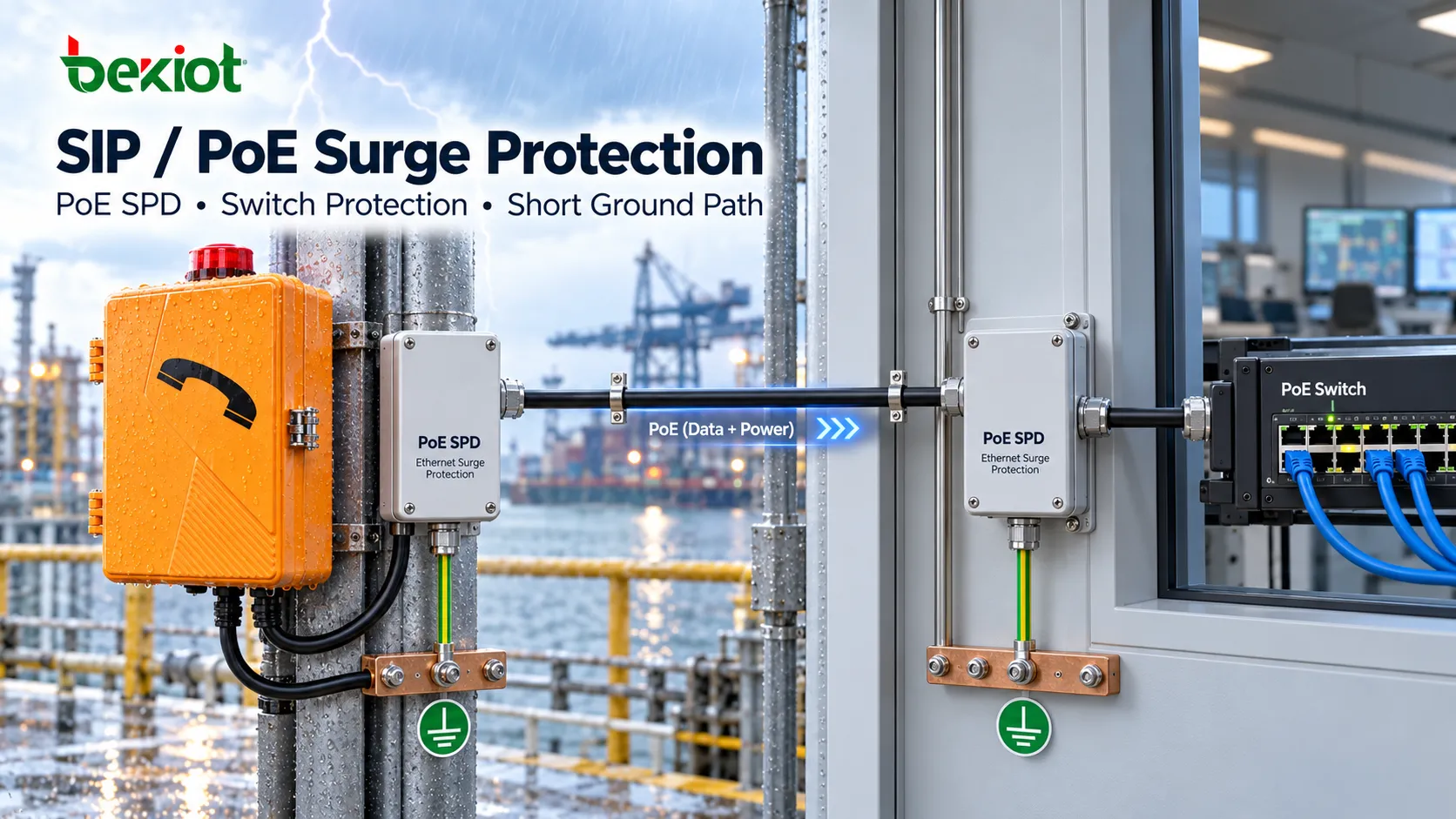

有三个位置需要重点考虑。

电话侧电缆入口保护

当长距离户外电缆进入工业电话或现场机柜时，该入口就是重要的浪涌保护边界。可根据现场雷电防护分区设计，在合适位置安装与当前网络和 PoE 系统兼容的以太网/PoE SPD。

机房侧或交换机侧保护

当户外以太网电缆进入控制室、通信机房或建筑物时，也应考虑内部网络的保护。目标不仅是保护一台电话，还要防止浪涌进一步进入 PoE 交换机以及连接在同一网络基础设施上的其他设备。

SPD 接地路径

选择正确的 SPD 只是解决方案的一部分。过长、盘绕或存在不必要弯折的接地导体，会明显降低浪涌分流能力。在高频瞬态事件中，导体电感会变得非常重要。

SPD 应靠近预定的保护边界安装，并按照现场整体电气与防雷设计，通过短、直接、低阻抗的路径连接到等电位连接系统。

如果 SIP 工业电话的通信链路采用光纤，光链路能够为数据传输提供有效的电气隔离。但电话或现场媒体转换设备仍然需要供电，因此 AC、DC 或 PoE 电源路径仍应单独评估。

采用独立 AC 或 DC 供电的工业电话还需要保护什么？

户外工业电话可以通过 PoE、AC 市电或独立的 24 VDC、48 VDC 电源供电。当终端使用独立电源回路时，只保护通信线路显然会留下风险。

工业电力系统既可能受到雷电感应浪涌，也可能受到开关瞬态影响。因此，电源侧浪涌保护应成为现场协调电气保护方案的一部分，而不是只在电话旁边额外安装的独立附件。

对于由现场机柜或集中电源供电的工业电话，设计时应确认：

• 配电系统上游是否安装了合适的 SPD；

• 现场机柜或设备级是否还需要增加保护；

• DC SPD 的最大持续工作电压是否与实际 DC 系统匹配；

• 极性与接地方式是否与保护装置兼容；

• SPD 失效状态是否能够在本地显示或远程上报。

在雷电暴露明显的大型设施中，多级协调保护非常重要。上游保护级用于承受更高能量的浪涌，而靠近设备的保护级进一步限制残余瞬态电压。

在没有检查协调关系的情况下随意安装多个彼此无关的 SPD，并不一定更安全。保护级之间匹配不当可能产生不良相互作用、异常阻抗或运行不可靠。

为什么接地和等电位连接有时比购买更昂贵的 SPD 更重要？

浪涌保护装置的工作原理，是为瞬态能量提供一条受控的低阻抗通路。如果接地与连接系统无法提供有效泄放路径，即使高性能 SPD 也可能无法把受保护设备端的电压限制在预期范围内。

户外工业现场常见的问题之一是接地分散。电话杆、户外接线箱、通信机柜、SPD 以及机房交换机可能分别独立接地，却没有清晰协调的等电位系统。

雷击发生时，这些独立接地点可能升高到不同电位。由此产生的电压差会驱动电流经过通信或电源电缆，这也解释了为什么即使每台设备都安装了浪涌保护器，设备仍可能损坏。

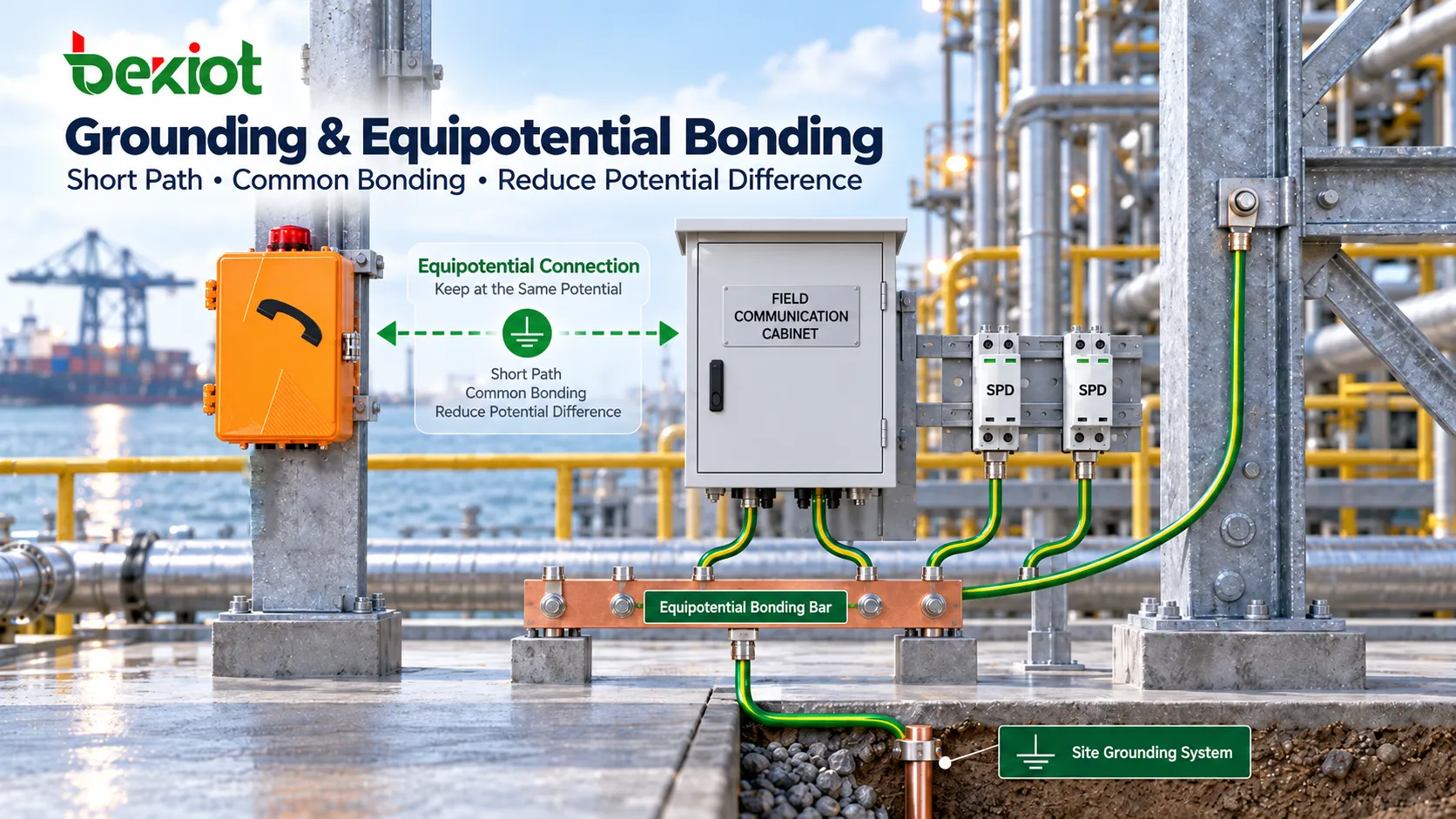

更有效的设计，应把工业电话及其配套设备纳入统一的 等电位连接与接地系统 ，而不是把每个部件都作为彼此独立的保护问题处理。

重要考虑事项包括：

• 可靠地将金属电话外壳和防护外罩连接到保护接地系统；

• 为户外机柜、接线箱和金属结构提供等电位连接；

• 尽量缩短 SPD 到等电位汇流排的接地连接；

• 按照项目的屏蔽与接地设计处理电缆屏蔽层端接；

• 协调通信接地与建筑防雷接地系统；

• 避免不必要的大接地环路，以减少环流和干扰。

跨建筑铜缆连接尤其需要关注，因为雷击发生时两栋建筑可能处于不同地电位。在条件允许时，用光纤替代跨建筑金属连接，可以形成更明确的电气隔离边界。

电缆路由如何影响雷击风险？

户外工业电话的防雷并不仅仅是设备选型问题。电缆路由和安装方式会直接影响耦合进通信回路的浪涌能量大小。

如果长距离通信电缆以独立架空方式敷设，或者长距离沿大型钢结构外侧布线，其电磁耦合暴露程度可能更高。在考虑 SPD 之前，合理的路由本身就能降低一部分风险。

减少不必要的户外铜缆长度

如果现场已经具备光纤骨干网，可以把 IP 网络延伸到附近受保护的现场机柜，只在机柜与工业电话之间保留一小段铜缆。通常这比直接从中心机房敷设数百米暴露以太网铜缆更合适。

避免与大功率电缆长距离平行敷设

通信电缆与电力电缆应按照现场电气和弱电安装要求进行路由和隔离。避免与大功率回路进行不必要的长距离平行敷设，有助于降低电磁耦合和干扰。

在建筑入口建立清晰的保护边界

户外铜缆进入控制室或通信建筑的位置，是天然的保护边界。SPD 安装、电缆端接、接地以及机柜布置应在这一位置统一协调。

不要把高 IP 防护等级当成浪涌保护

IP66 或 IP67 等级描述的是防尘、防水等外壳防护能力，并不意味着以太网、PoE、模拟线路或电源接口能够承受户外线路预期出现的浪涌水平。

同样，防爆外壳的主要作用是控制危险区域中的点燃风险。防爆保护不能与防雷或浪涌抗扰能力混为一谈。

防爆工业电话还需要注意哪些额外问题？

当工业电话安装在石化厂、油气设施、煤化工现场或可燃粉尘环境等危险区域时，浪涌保护施工还必须保持原有的防爆设计。

不能简单地在危险区域内部增加一个普通塑料 SPD 外壳，也不能在没有评估认证安装影响的情况下改变原有电缆入口结构。

常见工程做法，是把 PoE 交换机、语音网关、浪涌保护装置以及其他通用通信设备放置在安全区域，或安装在具备适当认证的机柜中，而防爆电话本体仍位于危险区域。

任何新增浪涌保护措施都应保持原有的：

• 防爆电缆入口；

• 密封格兰结构；

• 外壳完整性；

• 接地连接；

• 设备认证要求的安装方式。

危险区域电话的防雷设计同时涉及通信工程、电气工程和防爆要求。关键项目应围绕现场实际危险区域等级和防雷体系进行设计，而不能在施工阶段随意修改。

雷雨过后电话仍然能工作，是否说明保护系统没有问题？

不一定。浪涌保护装置会受到累积应力影响。经历多次浪涌事件后，即使电话仍正常工作，SPD 的保护特性也可能已经衰减。

较低能量的瞬态事件还可能造成部分损伤或潜在损伤，而不是立即完全失效。典型现象包括：

• SIP 电话间歇性重启；

• PoE 协商变得不稳定；

• 以太网链路只能协商到较低速率；

• 模拟 FXS 回路的振铃性能下降；

• 通话时出现噪声；

• 继电器或外部 I/O 端口工作异常；

• 设备在雷雨期间或雷雨后更频繁离线。

在雷电频繁的工业现场，SPD 状态应纳入日常通信维护。检查内容可以包括 SPD 状态指示、远程失效触点、端子紧固、接地连接、电缆状态、机柜进水情况以及实际电话通话测试。

如果某一区域反复出现以太网端口或 FXS 端口损坏，仅仅反复更换电话或网关可能无法解决根本问题。应从整个系统角度重新检查电缆长度、SPD 安装位置、接地方式以及不同位置之间的地电位差。

FAQ

IP66 或 IP67 防护等级的工业电话仍然需要浪涌保护吗？

需要。是否需要浪涌保护仍应根据实际安装环境评估。IP 防护等级定义的是外壳对灰尘、水和异物进入的防护能力，并不能防止雷电感应瞬态、地电位差或电力系统开关浪涌通过通信和电源接口进入设备。

SIP 工业电话采用 PoE 时，只保护交换机就够了吗？

不够。户外以太网电缆可能把浪涌能量同时带向电话和交换机。根据电缆长度和现场雷电防护分区，现场侧电缆入口、建筑入口以及机房侧都可能需要配置保护，从而同时考虑回路两端。

模拟电话线路和以太网可以使用同一种 SPD 吗？

通常不能把它们视为可以互换的应用。模拟语音、以太网/PoE 和电源回路的工作电压、频率、阻抗和信令特性都不同。保护装置应针对被保护回路的具体类型进行选择。

使用光纤后，工业电话是否就不再需要防雷？

光纤切断了连续的金属数据通路，对降低由电磁感应和地电位差造成的浪涌传递非常有效。但电话、媒体转换器、交换机或现场机柜仍需要供电，因此电源侧浪涌保护和接地仍然不可缺少。

SPD 接地导体越粗越好吗？

导体截面积很重要，但并不是唯一因素。在快速瞬态过程中，连接长度、走线方式、弯折以及电感同样重要。SPD 到等电位系统的连接通常应尽量短且直接，同时采用设备制造商和项目防雷设计规定的导体规格。

雷雨过后工业电话没有损坏，也需要检查 SPD 吗？

对于关键通信点和雷电频繁区域，建议定期检查。SPD 可能逐步劣化，而电话不会立即出现故障。检查 SPD 状态、接地路径、线路情况以及实际通信功能，可以在下一次浪涌事件发生前发现问题。
