浪涌保护是指通过保护器件、接地、等电位连接、布线设计以及协调安装方法，限制瞬态过电压，并将浪涌电流从敏感设备旁路泄放。它广泛用于保护配电系统、控制柜、通信线路、数据网络、安防系统、工业自动化、可再生能源系统、建筑电子设备和户外设备。
浪涌可能只持续数微秒，但造成的影响可能非常严重。它会损坏电源模块、通信端口、电路板、传感器、控制器、网络交换机、摄像机、门禁控制板、路由器、仪表、报警器和现场设备。严重时，损失不仅是设备更换成本，还包括业务中断、数据丢失、安全风险以及反复出现的隐性故障。
瞬态过电压来自哪里
浪涌常被认为与雷击有关，但雷击只是来源之一。电气开关操作、电机启动、变压器运行、电容器组投切、电网故障、恢复供电、继电器动作、感性负载切断以及附近大型设备运行，都可能产生短时过电压事件。
户外安装、长距离电缆、屋顶设备、公用电源入口、变电站、光伏电站、通信铁塔、工厂车间、交通系统和分布式建筑系统更容易暴露于浪涌风险，因为这些线路会在较长距离内收集并传导浪涌能量。

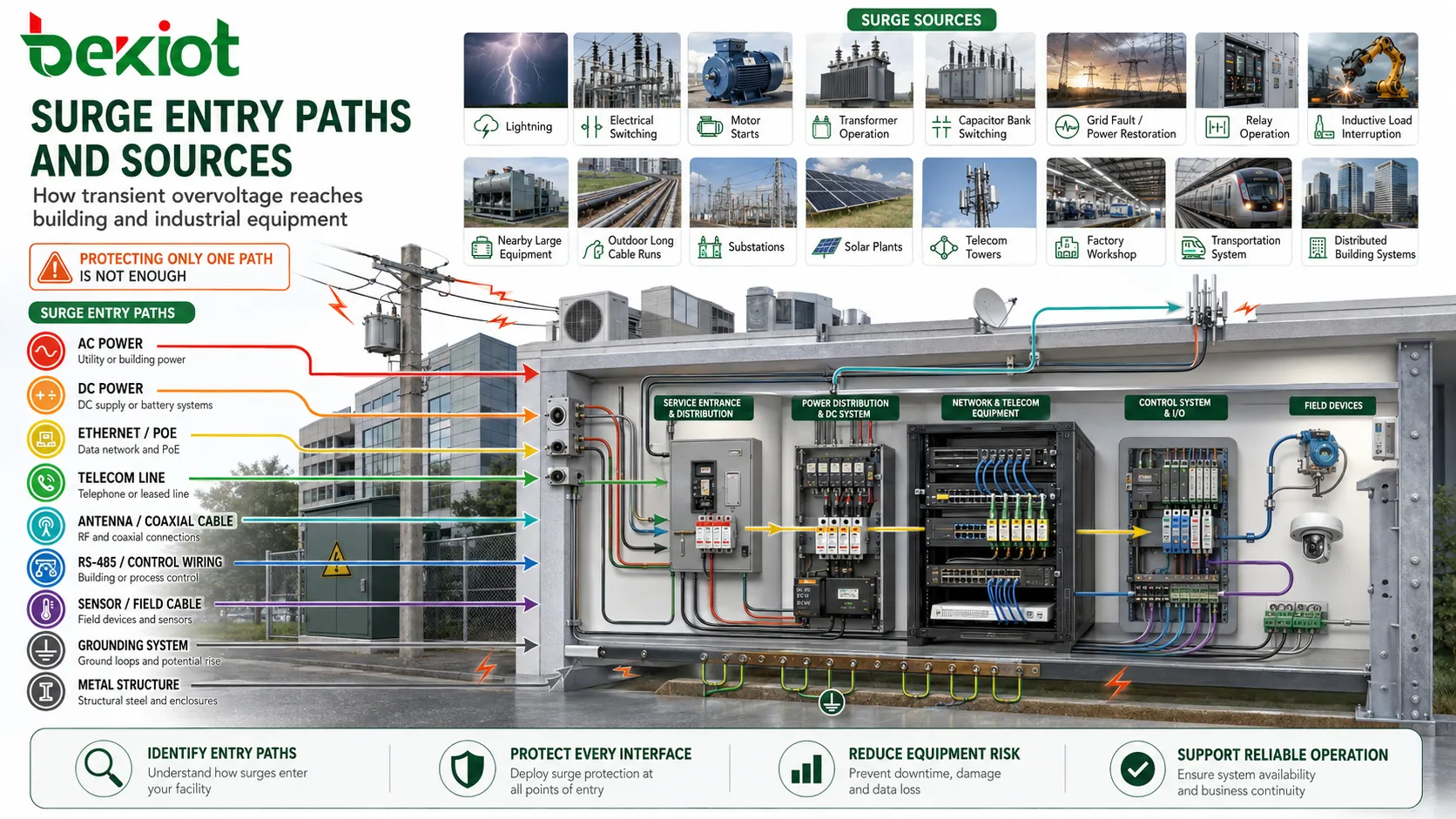

保护规划应从识别进入路径开始。浪涌能量可能通过交流电源、直流电源、以太网、PoE、同轴电缆、RS-485、电话线、天馈线、控制线、传感器电缆、接地导体或金属结构进入系统。只保护其中一路，可能会让另一条路径仍然暴露。
指导产品选型的标准
IEC 61643系列
IEC 61643 系列是浪涌保护器件领域广泛使用的标准体系。不同部分适用于不同电路和应用。低压交流电源系统、直流电源系统、光伏装置、电信网络、信号网络以及浪涌保护元件，可能分别需要参考不同的标准部分。
对于交流低压电源电路，IEC 61643-11 规定了连接到交流系统的器件要求和试验方法。对于电信和信号网络，IEC 61643-21 涵盖用于通信和信号线路的器件，也包括 PoE 等可能同时传输电力的线路。
UL 1449
UL 1449 是北美地区重要的浪涌保护器件安全标准。在美国项目或要求 UL 列名的安装场景中，选型时经常会引用该标准。它覆盖用于限制瞬态电压浪涌的产品安全性和性能评估。
当项目要求使用 UL 列名 SPD 时，应仔细核对具体产品类型、额定电压、安装位置、外壳、短路电流额定值以及标识信息。
NEC和本地电气规范
电气规范定义保护器件在真实建筑和设施中应如何安装、连接、接地和协调。在美国，NEC 要求十分重要，但各州或地方主管部门采用的版本可能不同。
无论在哪个地区，安装人员都应确认当前采用的规范、本地验收要求、建筑用途、进线条件，以及应急系统、住宅、医疗、工业现场或公共设施的特殊要求。
EN、CE和区域规则
对于欧洲市场，IEC 标准的 EN 版本以及适用的 CE 符合性路径可能相关。对于其他地区，本地电气法规、公用事业标准、消防规范、电信规则和产品认证制度也可能适用。
国际项目不能假设某一个认证会自动满足所有市场。产品文件应与目标地区和安装类别相匹配。
行业特定要求
轨道交通、船舶、光伏、风电、油气、数据中心、医疗设施、机场、通信铁塔和工业控制系统可能需要额外的保护等级或安装做法。这些环境通常具有更高暴露风险、关键连续性需求或更严格的安全要求。
项目团队应同时审查产品标准和系统级设计标准。如果接地、等电位连接、电缆路径和层级协调不足，即使单个 SPD 符合标准，也不能保证整个保护系统合格。
保护等级通常如何表达
保护等级不是一个单一数字。它通常通过最大持续工作电压、电压保护水平、标称放电电流、最大放电电流、冲击电流、短路电流额定值、响应行为、保护模式和安装类型等多个参数来描述。
较低的电压保护值看起来很有吸引力，但它必须适合系统电压和预期浪涌电流。即使某个器件具有很高的放电能力，如果引线过长、接地薄弱，或与下游器件协调错误，保护效果仍可能很差。
因此，保护等级应结合安装位置、上级保护、系统接地型式、电缆长度、暴露风险以及被保护设备的耐受能力一起理解。
Type 1、Type 2和Type 3的协调
服务入口处的Type 1
Type 1 器件通常安装在装置起点或服务入口处，也就是高能量浪涌可能进入建筑的位置。当存在外部防雷系统、架空线路、高暴露风险或需要承受较大冲击电流时，常会选用这类器件。
其目的在于在浪涌能量扩散到内部配电系统之前，先降低主要进入浪涌能量。由于该层级处理的是首要浪涌路径，安装位置和等电位连接非常关键。
配电盘处的Type 2
Type 2 器件通常安装在配电箱、分配电盘、控制柜和内部配电点。它们用于降低上级保护后仍残留的浪涌能量，或设施内部产生的浪涌能量。
在许多建筑和工业现场中，Type 2 保护是低压浪涌控制的核心层。它保护一组下游回路，并帮助减少终端设备所承受的应力。
靠近敏感负载的Type 3
Type 3 器件安装在敏感设备或最终负载附近，用于限制使用点剩余的瞬态电压。常见对象包括控制设备、计算机、数据设备、安防面板、仪表和通信终端。
在高暴露安装中，Type 3 保护通常不应作为唯一防护层。它与上游 Type 1 或 Type 2 器件协调使用时效果最好。
| 层级 | 典型位置 | 主要目的 | 设计提示 |
|---|---|---|---|
| Type 1 | 服务入口或主进线柜。 | 处理进入的高能量浪涌电流。 | 需要牢靠等电位连接和极短连接路径。 |
| Type 2 | 配电盘、分配电盘或控制柜。 | 限制安装系统内部的残余浪涌能量。 | 常作为盘柜级主保护层使用。 |
| Type 3 | 最终设备或被保护负载附近。 | 降低敏感端子处的剩余电压。 | 应与上游保护协调。 |

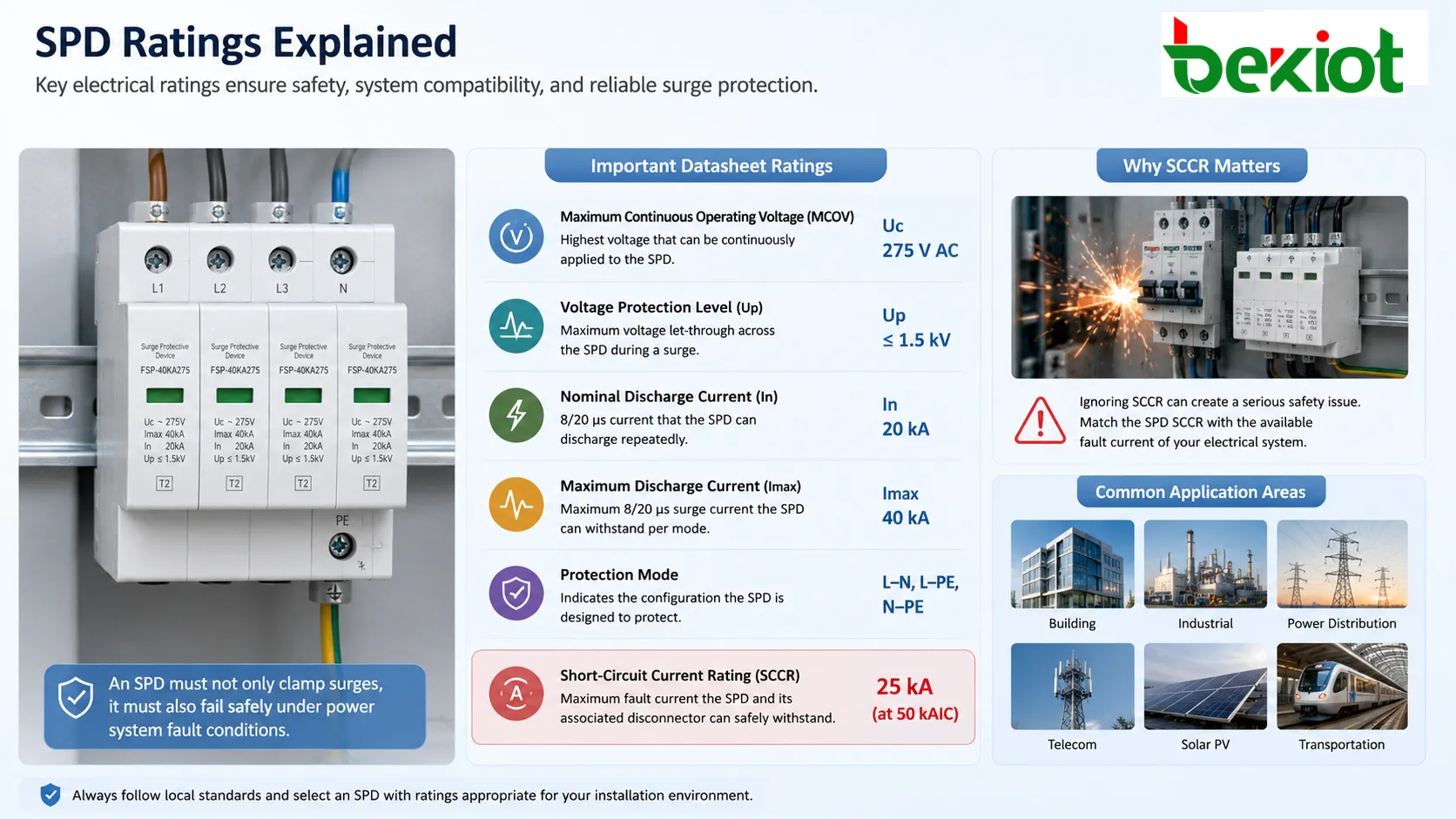

数据表上需要重点阅读的参数
最大持续工作电压
最大持续工作电压表示器件在不误动作的情况下能够长期承受的最高正常电压。它必须根据电力系统电压和预期电压波动进行选择。
如果该值过低，器件可能在正常电压波动下快速老化、过热或失效。如果该值过高，被保护设备在浪涌期间可能承受更高残余电压。
电压保护水平
电压保护水平表示在规定浪涌试验期间，被保护侧出现的残余电压。较低残余电压通常意味着更好的限制效果，但该值必须结合放电电流和安装引线长度一起考虑。
较长的连接线会在快速浪涌事件中产生额外电压。即使器件本身性能良好，如果采用过长、成环或路径不当的引线，实际效果也会变差。
标称和最大放电电流
标称放电电流表示器件在规定试验条件下可重复承受的浪涌电流水平。最大放电电流表示在规定条件下较高的单次事件承受能力。
这些参数有助于比较器件强度，但不能单独使用。现场暴露程度、上级保护、系统接地以及预期故障条件同样需要考虑。
冲击电流
冲击电流对于靠近服务入口或雷电暴露区域的高能量保护尤其重要。它通常与能够承受较大雷电相关浪涌能量的器件有关。
具有外部防雷系统、架空供电、暴露户外结构或关键进线电源的项目，可能需要更高的冲击电流能力。
短路电流额定值
短路电流额定值表示器件及其配套隔离器在安装点能够安全承受的故障电流水平。它必须与电气系统可提供的故障电流相匹配。
忽视该参数会造成严重安全问题。SPD 不仅要钳制浪涌，还必须能够在电力系统故障条件下安全失效。
保护模式和布线路径
线对中性线
线对中性线保护用于控制有源导体之间的差模浪涌。对于连接在相线和中性线之间的设备，这种模式十分重要。
该模式有助于降低电源输入、控制电路和电子负载两端的电压应力。
线对地
线对地保护将浪涌能量从带电导体引向保护接地路径。它通常对雷电相关事件和共模事件非常重要。
接地和等电位连接系统的质量会直接影响该模式。薄弱的接地路径会限制保护效果，并增加触电或设备风险。
中性线对地
是否需要中性线对地保护，取决于接地系统、布线配置和器件设计。它有助于管理某些浪涌事件中中性线与保护地之间的电压升高。
该模式应根据电气系统类型和本地规范要求来选择。
信号对保护
数据和控制线路需要在线对之间以及信号导体到地之间进行保护。以太网、RS-485、电话、同轴、传感器回路和报警线路都需要匹配的器件类型。
保护器件必须匹配信号电压、数据速率、连接器类型、线路阻抗、PoE 要求和接地策略。电源 SPD 不能盲目用于数据线路。
电源、数据和通信保护
交流电源保护通常布置在主配电盘、分配电盘、设备柜和敏感负载点，用于抵御通过供电导体进入的浪涌和内部开关扰动。
直流电源保护用于光伏系统、电池系统、通信电源、直流配电、交通系统和远程设备。直流 SPD 必须针对直流电弧行为和电压特性进行设计。
数据和通信保护用于以太网、PoE、电话、串行通信、同轴视频、天馈线、传感器和控制布线。这些器件必须在限制瞬态过电压的同时保持信号完整性。
良好的设计应在同一边界处保护所有连接路径。如果电源被保护而以太网未保护，浪涌能量仍可能通过网络端口损坏设备。

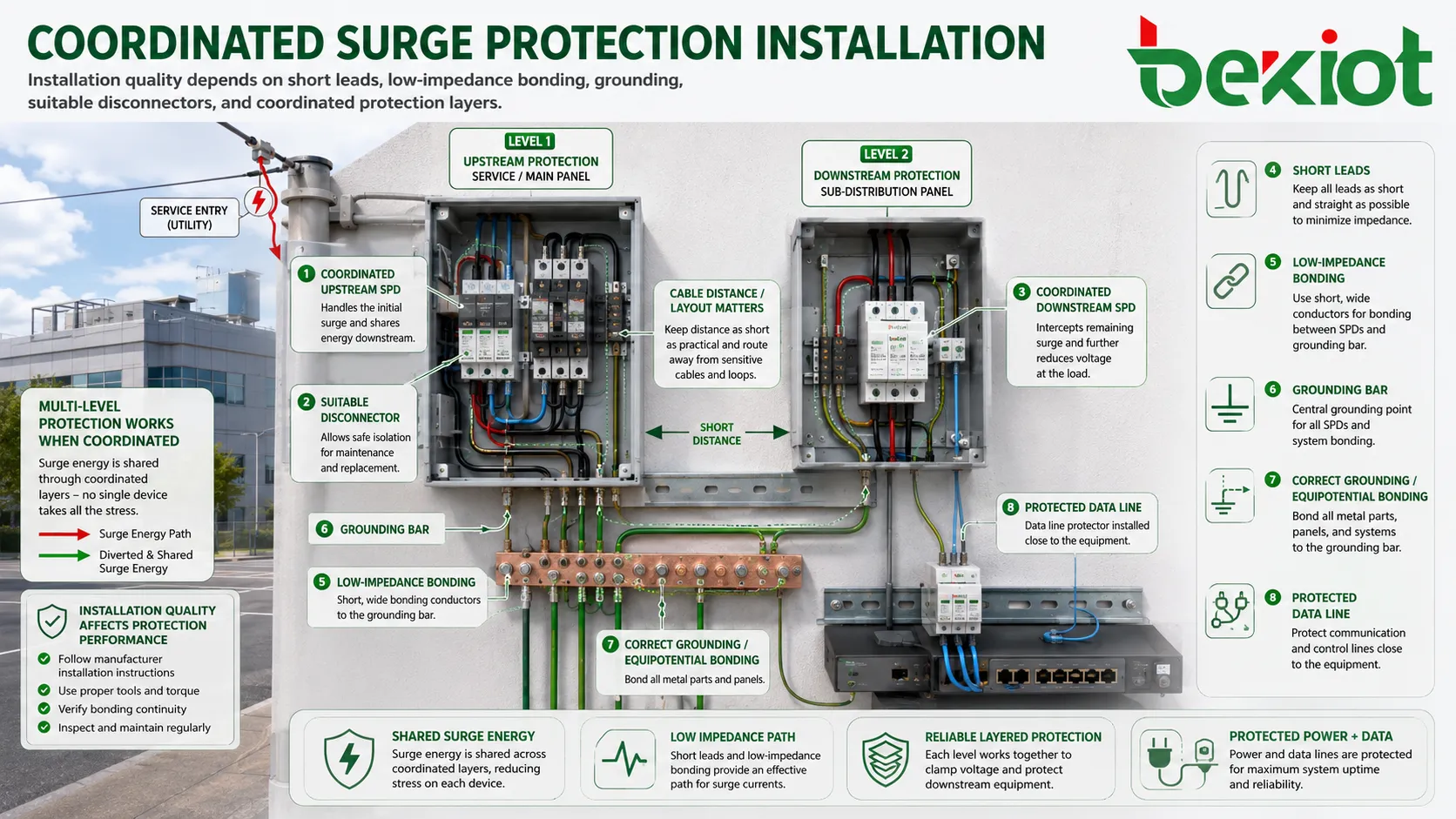

安装质量决定实际性能
短引线长度
连接引线应尽可能短而直。快速浪涌电流会在线路电感上产生电压，因此较长引线会增加被保护设备实际承受的电压。
整齐的安装不一定就是有效的安装。最短的保护路径往往比视觉上的电缆对称更重要。
低阻抗等电位连接
等电位连接把金属部件、保护地、浪涌器件、屏蔽层和参考点连接起来，使浪涌能量有受控路径。连接不良会让设备之间出现较大的电位差。
等电位连接导体应规格合适、连接牢固、耐腐蚀，并采用有助于降低阻抗的布线路径。
正确的上游保护
许多 SPD 需要上游过流保护或内部/外部隔离器，用于应对寿命终止故障、短路条件或异常运行状态。
断开装置应符合制造商说明、可用故障电流和电气规范要求。
层级之间的协调
多级保护只有在器件相互协调时才有效。上游和下游器件应合理分担浪涌能量，避免某一个器件承受全部应力。
协调取决于器件类型、电缆距离、电压保护水平、电流额定值和系统布局。有制造商指导时应优先遵循。
应用在哪些场景
商业建筑
写字楼、酒店、购物中心、园区和公共建筑会在配电、IT 机房、电梯、门禁、CCTV、公共广播、消防报警接口和楼宇自动化系统中使用保护器件。
这些场所通常需要在主配电柜、分配电盘、屋顶设备、户外摄像机、入口系统和网络机柜之间进行协调保护。
工业设施
工厂、仓库、矿山、炼油厂、电厂和水处理站通常包含电机、变频器、PLC、传感器、通信网络、控制柜和户外现场设备。浪涌可能造成停机、误信号或设备损坏。
工业保护应同时考虑外部雷电风险，以及大型电气设备带来的内部开关扰动。
通信和数据网络
通信机房、基站、户外机柜、光纤节点、网络交换机、路由器、PoE 设备、天线和通信网关，都需要在电源和信号路径上进行保护。
接地和等电位连接尤其重要，因为通信系统可能通过建筑、塔架、户外箱体和长距离电缆把设备连接在一起。
安防和监控
户外摄像机、门禁控制器、闸机系统、报警面板、对讲、道闸和周界设备，经常通过电源线和信号线暴露于雷电感应浪涌。
必要时，保护应安装在建筑入口点以及暴露现场设备附近。
可再生能源系统
太阳能光伏系统、电池储能、风电和逆变器系统，需要在直流组串、交流输出、通信线路、监控设备和接地网络上进行保护。
由于直流故障行为不同于交流系统，直流保护需要合适的器件选择。
维护和寿命终止监测
浪涌保护器件本质上具有牺牲性。它们吸收或泄放瞬态能量，并可能随时间退化。经历多次浪涌后的器件，可能不再提供同等保护水平。
许多产品带有状态窗口、报警触点、远程监测输出、可更换模块或寿命终止指示。这些内容应纳入例行维护检查。
在雷击事件、重大电力故障、不明设备失效或断路器反复跳闸之后，应检查保护系统。更换损坏器件是保持保护层有效的一部分。
选型检查清单
首先识别被保护回路。交流电源、直流电源、以太网、PoE、RS-485、电话、同轴、传感器和控制回路需要不同器件。
匹配额定电压和系统类型。器件必须适合正常工作电压、接地系统、频率、电流路径和故障条件。
选择安装层级。服务入口、配电盘、设备柜和使用点保护承担不同角色。
审查重要参数。检查最大持续工作电压、电压保护水平、放电电流、冲击电流、短路电流额定值、保护模式和认证标志。
规划物理安装。引线长度、接地排位置、等电位连接路径、电缆走向、外壳防护等级以及上游隔离器选择，与器件本身同样重要。
有效的浪涌保护不是单一部件，而是基于标准的器件选型、分层布置、短连接、接地、等电位连接和定期检查共同组成的协调系统。
常见问题
一个器件能保护整栋建筑吗？
主配电盘器件可以降低进入的浪涌能量，但敏感设备通常仍需要下游保护。大型或复杂建筑通常需要分层保护。
更高的浪涌电流额定值是否总是意味着更好的保护？
并不总是。电流额定值表示能量承受能力，但残余电压、安装质量、协调方式和回路类型也决定保护性能。
为什么已经保护的设备有时仍会损坏？
可能原因包括未保护的信号路径、接地不良、引线过长、额定值不足、器件类型错误、保护模块失效或浪涌能量超过设计水平。
以太网和PoE线路是否需要单独保护？
当存在暴露风险时，需要。以太网和 PoE 线路需要针对数据速率、PoE 功率等级、连接器类型和信号完整性设计的保护。
例行检查时应检查什么？
应检查状态指示、报警触点、模块状态、接地连接、等电位导体、引线长度、变色、端子松动、进水情况，以及近期是否发生过浪涌事件。
