VoIP网关不只是把一种语音接口转换成另一种接口的设备。在真实通信项目中，它通常连接传统电话系统、SIP平台、PBX系统、运营商中继、模拟电话、E1/T1电路、无线电网关、传真设备、紧急电话和IP网络。如果网络架构设计不当，即使网关性能很强，也可能出现注册失败、单向语音、通话不稳定、语音质量差、路由错误、NAT异常、安全暴露和维护困难。

设计VoIP网关的网络架构，意味着要规划网关放置位置、信令如何流动、RTP媒体如何传输、号码如何路由、网关如何连接PBX和运营商网络、旧线路如何保护、QoS如何应用、安全边界如何建立，以及系统如何被监控。良好的设计会让网关成为稳定的语音桥梁，而不是通信网络中的隐藏故障点。

设计架构前先理解网关角色

接口转换只是第一项功能

VoIP网关的基础功能是接口转换。它可以把模拟FXS或FXO线路转换为SIP，把E1/T1或PRI电路接入IP PBX，把传统PBX中继桥接到VoIP平台，也可以为电话、电梯电话、传真机、对讲终端或紧急终端提供模拟接入。正是这种转换能力，让不同语音系统能够互通。

但是，架构设计不能只停留在接口转换。网关还参与信令控制、媒体协商、编解码器选择、号码变换、回声控制、DTMF处理、故障切换路由、通话进程音映射、线路监测和系统安全。这些能力都会影响整套语音网络。

作为边界节点的网关

VoIP网关经常位于两类网络的边界，例如模拟与IP、PSTN与企业网络、传统PBX与SIP平台、本地站点与运营商中继，或专用语音网与公网接入之间。由于它处在边界位置，必须用清晰的路由、保护和管理规则来设计。

如果网关放置时没有做好边界规划，语音流量可能走错网络路径，NAT可能阻断媒体，未授权的SIP访问可能到达网关，通话也可能绕过既定策略。网络架构应明确网关允许连接什么、哪些系统可以访问它，以及流量如何被控制。

媒体与信令不一定走同一路径

VoIP网关设计中一个重要概念是信令和媒体并不相同。SIP信令负责呼叫建立、注册、路由、振铃、转接和挂机；RTP媒体承载真正的语音包。在某些网络中，SIP信令可能经过PBX或SBC，而RTP媒体可能直接在网关和另一终端之间传输。

这种分离是很多架构问题的根源。呼叫可能已经成功建立，但因为防火墙规则、NAT转换、错误的IP地址通告或路由不匹配阻断了RTP，语音仍然失败。因此，网关架构必须同时设计信令路径和媒体路径，而不是只关注SIP注册。

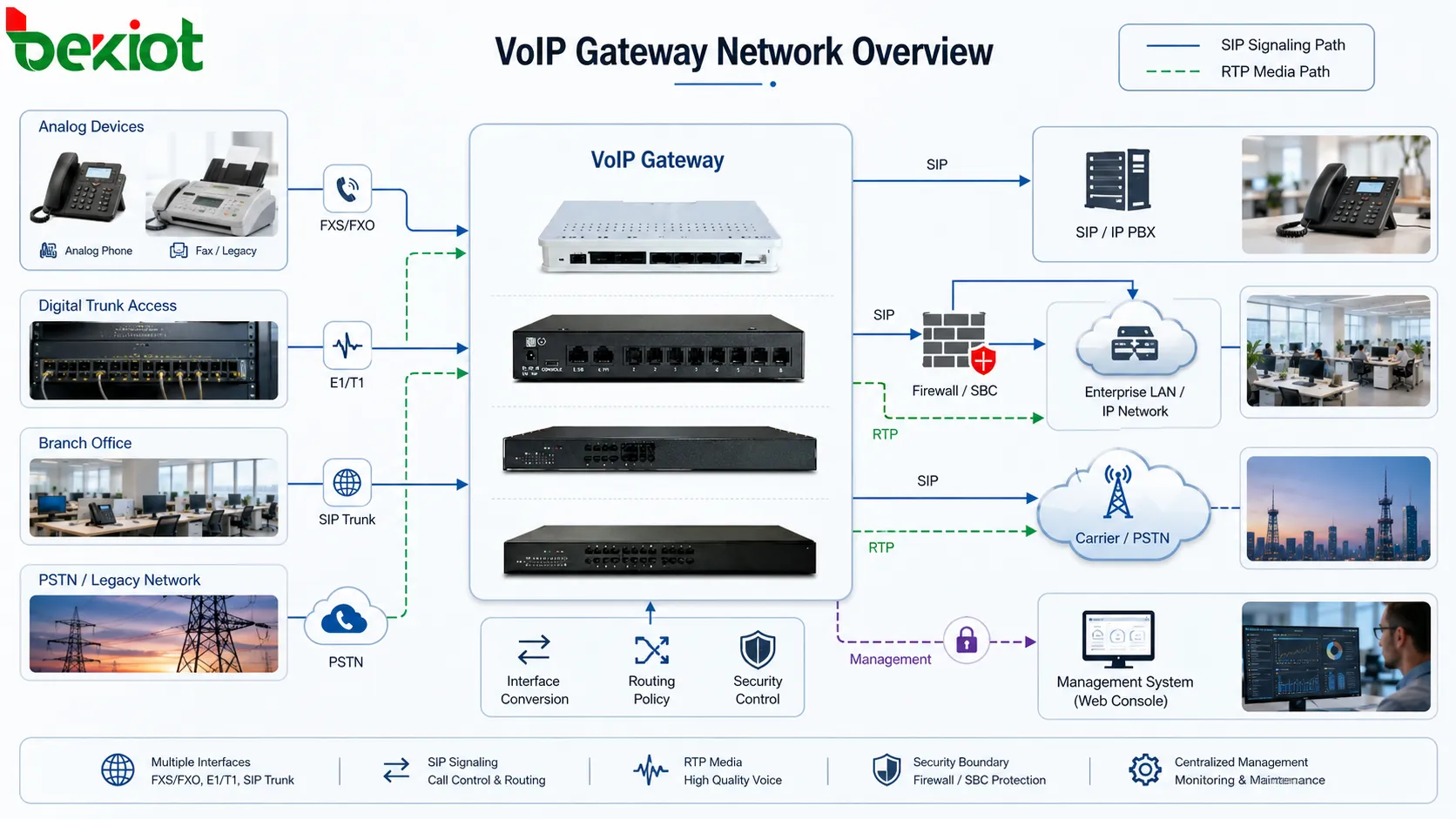

核心架构层

接入层

接入层是终端、旧设备或外部语音线路连接到网关的位置。它可能包括模拟电话、传真机、电梯电话、紧急电话、门口对讲、FXO公网线路、E1/T1电路、无线电接口或传统PBX中继。接入层决定了网关需要支持哪些语音资源。

这一层的设计应考虑端口类型、线缆距离、线路保护、阻抗、振铃负载、接地、防雷浪涌、传真需求、紧急呼叫行为和终端兼容性。模拟端口要关注电气条件；数字中继则要关注时钟、帧结构、信令模式和号码格式。

语音服务层

语音服务层包括PBX、IP PBX、SIP服务器、统一通信平台、呼叫中心平台、调度系统或运营商SIP中继。网关必须用正确的协议、注册方式、认证、拨号计划、编解码器和信令行为与这一层通信。

有些网关作为SIP终端注册，有些作为SIP中继工作，有些使用无需注册的点对点SIP路由，还有些同时连接多个PBX或运营商平台。架构应根据项目选择合适模式，而不能未经规划就沿用默认配置。

传输网络层

传输网络层承载SIP和RTP流量，包括局域网交换机、路由器、VLAN、广域网链路、防火墙、VPN、SD-WAN、专线、运营商网络和互联网路径。这一层对语音质量和通话稳定性影响很大。

为了获得可靠语音，网络应支持低丢包、可控时延、稳定抖动、正确路由、QoS和可预测的防火墙行为。如果传输网络本身不稳定、拥塞或分段错误，网关无法单独保证良好的语音质量。

管理与监控层

管理层包括网关配置、日志、告警、SNMP、syslog、话单、抓包、固件管理、配置备份、性能指标和远程维护访问。这个层面在初期部署时常被忽略，但真正排障时非常关键。

良好的架构应尽量把管理访问与公网或不可信语音访问分离。管理员需要能够查看网关健康状态、中继状态、呼叫失败、端口告警、CPU负载、网络状态和注册状态，同时避免把设备暴露在不必要的安全风险中。

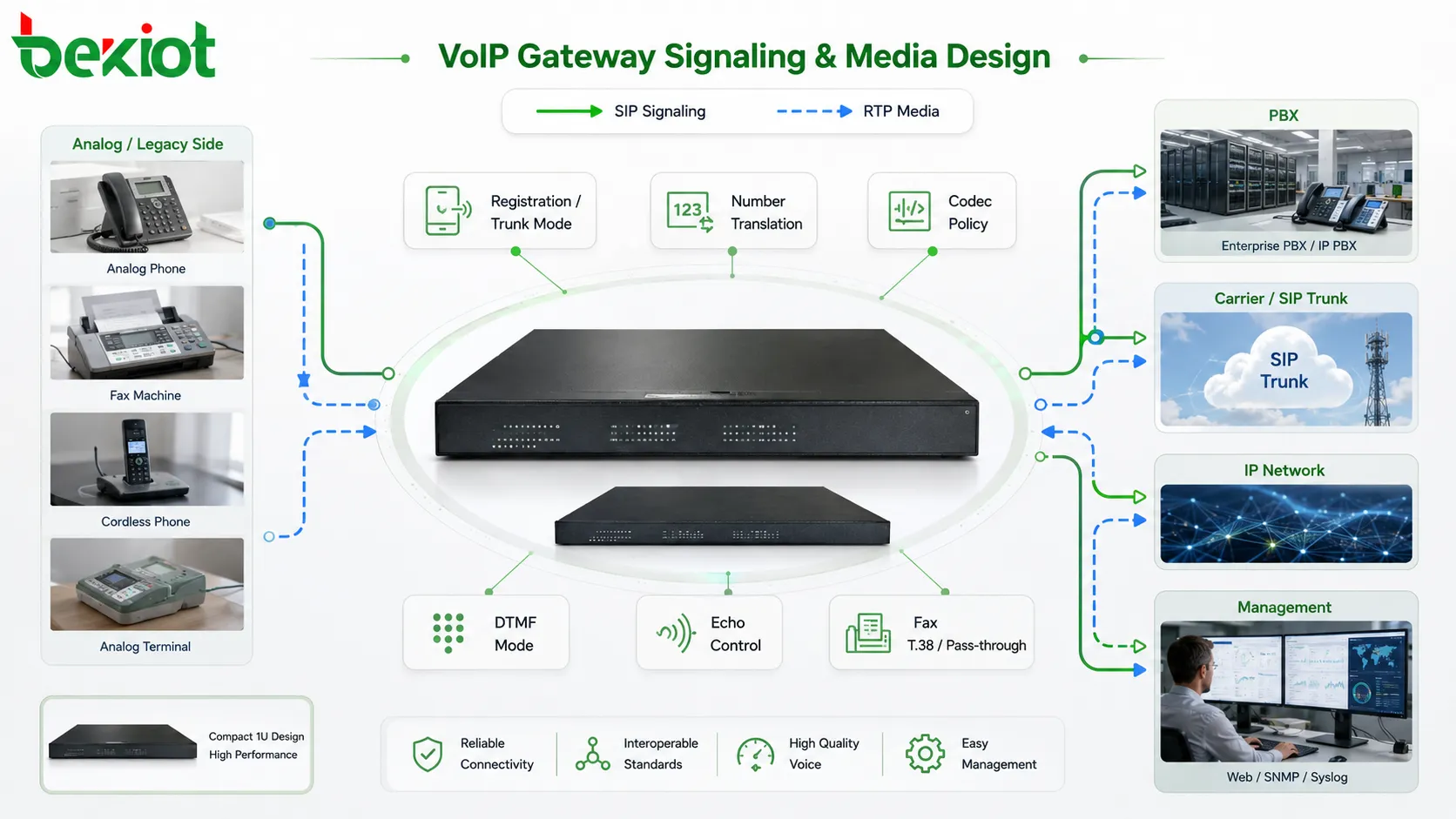

信令架构设计

SIP注册或对等中继模式

第一个信令决策是网关应注册到SIP服务器，还是以对等中继模式工作。注册模式常用于网关像SIP终端或一组分机那样运行的场景，PBX对网关进行认证，并通过注册账号完成呼叫路由，这在服务模拟分机的FXS网关中很常见。

对等中继模式常见于PBX到PBX、PBX到运营商，或数字中继到SIP的场景。系统不需要注册大量账号，而是信任指定IP地址并按中继规则路由呼叫。这种模式更需要强IP访问控制和清晰安全边界。

号码转换与拨号计划

网关必须理解号码格式。模拟设备可能拨短分机号，运营商中继可能要求国内或国际号码格式，PBX可能用前缀拨打外线，传统PBX也可能发送带前导零或特殊出局码的号码。网关可能需要添加、删除、替换或翻译号码。

拨号计划设计应清楚记录。工程师需要定义入向规则、出向规则、紧急号码、分机号段、中继前缀、主叫号码格式、DID处理、DOD处理和备用路由。号码规划不好时，即使信令和媒体都正常，呼叫也可能失败。

通话进程与提示音映射

VoIP网关经常需要在不同系统之间映射通话进程。模拟线路使用电压状态、环路电流、忙音、回铃音、断开音和极性反转；SIP使用Trying、Ringing、Session Progress、OK、Busy、Declined和Request Termination等消息；数字中继也有自己的信令状态。

如果通话进程映射不正确，用户可能听到错误提示音，呼叫可能无法释放，计费可能从错误时间开始，或者网关在对端挂机后仍占用通道。架构设计应包含音调方案、应答监测、断开检测和区域信令设置。

DTMF传输

DTMF用于IVR菜单、开门、会议PIN码、语音信箱访问、呼叫控制和远程命令。网关可以通过带内方式、RTP事件或SIP信令方式传输DTMF，正确方式取决于PBX、运营商、编解码器和具体应用。

DTMF问题在网关项目中很常见。用户可能反馈IVR菜单无法识别按键，或开门命令失败。架构应在网关、PBX、中继和终端之间统一DTMF模式，并用真实业务进行测试。

媒体架构设计

RTP路径规划

RTP承载语音负载。架构必须定义RTP是在网关与终端、网关与PBX、网关与SBC，还是网关与媒体服务器之间流动。直通媒体可降低时延，但要求路由和防火墙开放正确；通过PBX或SBC锚定媒体可增强控制和NAT处理，但可能增加处理负载。

RTP规划应考虑IP地址、NAT、防火墙孔洞、RTP端口范围、QoS标记、媒体锚定、转码、打包间隔和录音需求。呼叫接通却没有声音，通常说明媒体路径没有被正确设计。

编解码器选择

编解码器选择会影响带宽、质量、时延、兼容性和转码负载。常见项目决策包括内部呼叫是否使用宽带编解码器、PSTN互联是否使用窄带编解码器，以及低带宽WAN链路是否使用压缩编解码器。网关必须能与两侧完成编解码协商。

架构应避免不必要的转码。每一次转码都可能增加时延、消耗CPU并降低音质。如果条件允许，PBX、网关和运营商应在预期呼叫路径上使用共同编解码器。编解码策略应与带宽规划和用户体验要求匹配。

回声控制

连接模拟或数字电话系统到VoIP的网关可能需要回声消除。回声可能来自阻抗不匹配、混合电路、长模拟线路、布线不良或IP网络时延。时延越长，回声越容易被用户察觉。

回声消除应根据网关类型和线路环境启用并调校。不过，回声问题不能只靠软件设置解决，还应检查线缆状态、接地、阻抗、模拟设备质量和过高时延。

传真与调制解调器考虑

传真和调制解调器流量比普通语音更敏感。VoIP网关可能支持T.38传真中继或传真透传，正确选择取决于运营商、PBX、终端、编解码器和网络稳定性。如果传真很重要，应把它作为特殊设计需求，而不是普通语音呼叫。

支持传真的架构应避免丢包、过大抖动、不稳定的编解码切换和不受支持的T.38协商。应使用实际传真设备和真实呼叫路由测试。一个语音表现良好的网关，如果忽略传真设计，仍可能传真失败。

安全与网络防护

防火墙与访问控制

VoIP网关不应默认暴露给所有网络段。SIP端口、RTP端口、Web管理、SSH、SNMP和自动配置接口都应受到防火墙规则和访问控制列表保护。尽可能只允许可信PBX、SBC、管理系统和运营商地址访问网关。

不受控制的暴露可能导致未授权呼叫、SIP扫描、话费欺诈、配置攻击或业务中断。网关安全应同时在网络层和设备层设计。修改默认密码是必要的，但远远不够。

NAT穿越与公网接入

如果网关跨NAT通信，架构必须处理SIP头、SDP媒体地址、RTP端口映射、保活行为和防火墙超时。很多单向语音问题来自SIP消息中通告了私网IP，或RTP端口被NAT阻断。

对于公网接入，使用SBC或受控VPN通常比直接暴露网关更安全。除非项目具备强安全设计、访问过滤和监控，否则网关不应成为互联网上开放的SIP设备。

加密与可信传输

某些环境可能要求SIP over TLS、SRTP、VPN隧道或专用网络传输。加密可以保护信令和媒体不被窃听或篡改，但所有相关系统都必须支持并正确配置。

安全设计应考虑证书、密钥管理、密码套件兼容性、设备性能、排障可见性和紧急回退。加密语音架构有价值，但必须以可管理的方式实施。

话费欺诈防范

VoIP网关可能连接付费中继或外部电话网络。如果攻击者获得访问权限，可能会发起未授权国际或高费率呼叫。防范话费欺诈应包括强密码、IP限制、呼叫限制、路由权限、目的地限制、时间规则、中继监控和CDR审查。

出向路由不应过于宽松。紧急呼叫、本地呼叫、国内呼叫和国际呼叫可能需要不同授权。网关只应路由组织明确允许的通话。

QoS与语音质量设计

带宽规划

语音带宽取决于编解码器、打包间隔、RTP开销、信令流量、并发呼叫数和网络封装方式。E1/T1网关、多端口FXS网关和大容量SIP中继可能产生大量并发媒体流，网络必须有足够带宽承载峰值呼叫量。

带宽规划还应包含增长和故障切换场景。如果一个网关故障，呼叫转移到另一条路径，备用路径也必须承载相应流量。语音质量问题往往出现在忙时，而不是基础测试阶段。

QoS标记与优先级

语音包对时延、抖动和丢包很敏感。QoS标记帮助交换机和路由器优先处理SIP和RTP流量，而不是普通数据流。由于媒体质量直接被用户听到，RTP通常比信令更需要高优先级。

QoS必须端到端生效。只在网关上标记数据包没有意义，如果交换机、防火墙、WAN链路或运营商忽略或重写这些标记。工程师应验证完整路径上的QoS行为。

抖动与丢包控制

网关可能包含抖动缓冲，以平滑数据包到达时间的变化。但抖动缓冲不能替代稳定网络。过高抖动或丢包仍会导致断续语音、延迟或通话质量投诉。

网络设计应减少拥塞，避免上联过载，保护语音VLAN并监控丢包。如果语音跨越WAN或无线链路，应在正常业务负载下测试质量。网关日志和RTP统计可帮助定位问题。

语音VLAN与分段

把语音流量划入语音VLAN，可以提升可管理性、QoS、安全性和排障效率。VoIP网关可以一个接口承载语音服务、另一个接口用于管理，也可以通过VLAN标签实现逻辑隔离。

分段应务实。过度分段而路由不清会增加复杂度。目标是把语音与不必要的广播流量分开，保护管理访问，并让SIP和RTP路径可预测。

高可用与连续性规划

网关冗余

对于重要语音服务，单台网关可能不够。网关故障可能影响模拟分机、PSTN接入、紧急电话、传真服务或中继互联。冗余可以采用备用网关、双中继、备用设备或跨站点分布式网关。

冗余设计应说明主网关故障时会发生什么。PBX是否把呼叫路由到备用网关？模拟终端是否有备用路径？紧急呼叫是否仍可工作？故障切换必须经过测试，而不是只停留在假设。

中继与运营商备份

如果网关连接外部电话网络，中继备份很重要。站点可以使用多条SIP中继、PSTN线路、E1/T1电路或运营商路由。网关或PBX应为运营商故障、线路忙或网络中断准备路由规则。

备用中继应支持关键号码路径，尤其是紧急号码和服务号码。一些组织即使大部分呼叫已迁移到SIP中继，也会保留少量模拟或本地备用线路，以提升IP网络故障时的连续性。

电源与接地

语音网关需要稳定电源。如果网关承载紧急电话、电梯电话、安全线路或关键中继，应考虑备用供电。UPS、冗余电源、受保护电路和电源状态监控都能提高可靠性。

接地对模拟、FXO、E1/T1和户外线路连接非常重要。接地不良可能造成噪声、浪涌损坏、信令不稳定或设备故障。网关架构应包含物理基础设施，而不仅是IP路由。

配置备份与恢复

配置备份是可用性的一部分。如果网关故障或需要更换，管理员应能快速恢复中继设置、拨号计划、IP地址、编解码策略、路由规则和安全设置。故障时手工重建配置风险很高。

配置变更后应更新备份，并将备份安全保存。变更记录应说明修改了什么以及为什么修改，这有助于防止配置漂移并加快恢复。

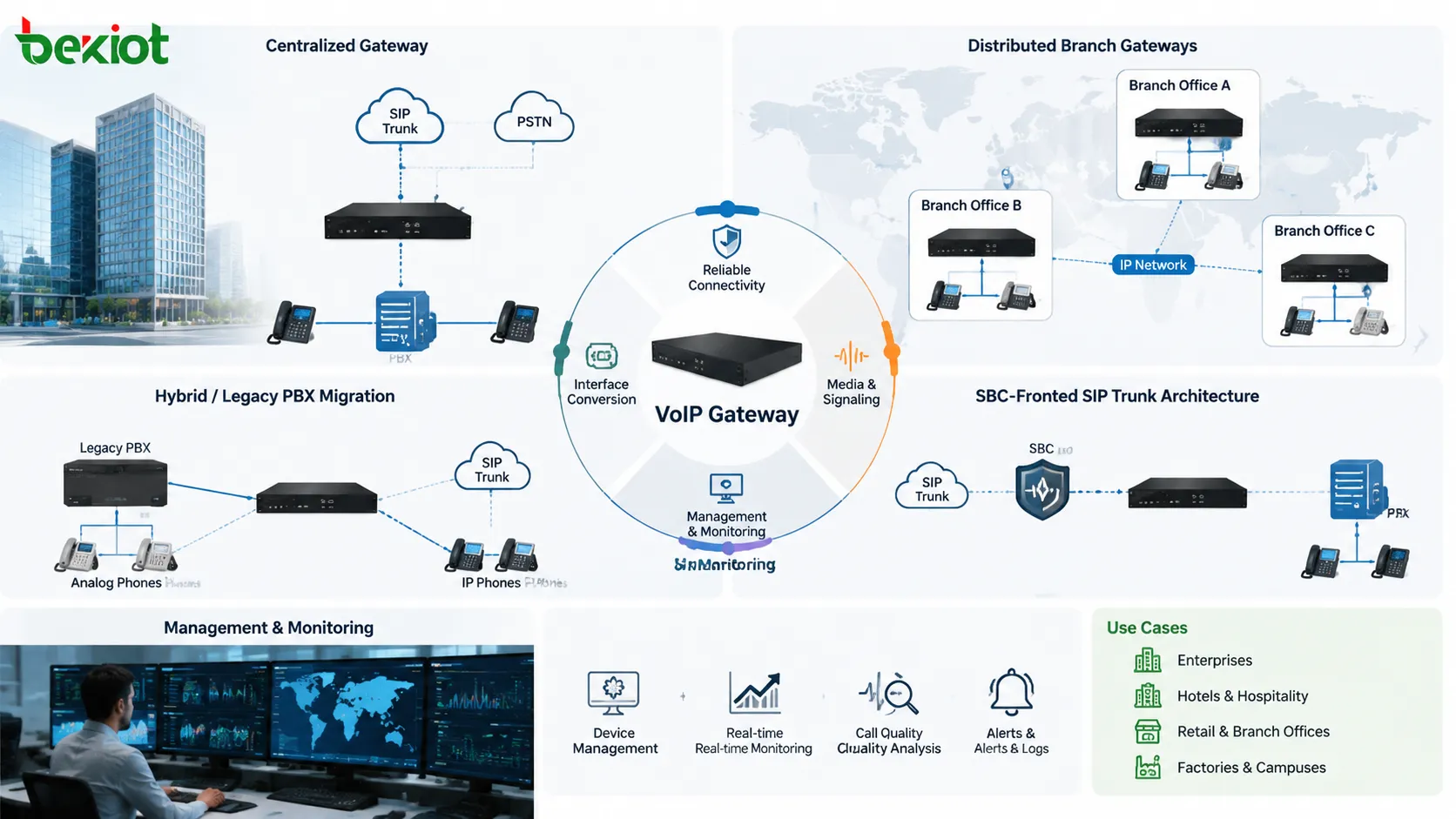

部署模式

集中式网关架构

在集中式架构中，一个主网关集群连接企业语音系统与运营商中继、PSTN线路或传统PBX资源。分支站点通过中心系统传输语音流量。这种设计简化管理，并集中控制中继策略。

风险在于对WAN连接的依赖。如果分支与中心站点失联，外线呼叫或模拟接入可能失败，除非配置了本地备份。集中式设计适合WAN可靠性高且需要集中策略控制的场景。

分布式网关架构

在分布式架构中，网关部署在不同分支、楼宇或作业现场。每台网关连接本地模拟终端、PSTN线路、紧急电话或本地中继。这能增强本地生存能力，降低对单一中心网关的依赖。

分布式设计需要更多管理工作。号码、路由、固件、安全、监控和配置备份必须在各站点保持一致。它适合多分支组织、园区、工业园、公用事业和需要本地紧急接入的场所。

混合迁移架构

很多项目在迁移期间使用混合架构。传统PBX系统、模拟电话、SIP平台、运营商中继和新IP终端同时存在，网关在旧系统与新系统之间桥接，让组织逐步迁移。

混合设计应包含清晰迁移路径。如果临时路由规则没有文档，可能逐渐变成永久混乱。工程师应明确哪些系统属于旧系统、哪些是目标系统，以及号码和中继将如何演进。

SBC前置架构

在一些设计中，SBC位于VoIP网关和外部SIP网络之间。SBC负责安全、NAT穿越、拓扑隐藏、SIP规范化、媒体锚定和运营商互联，网关则重点处理接口转换和内部语音路由。

这种架构适合连接公网SIP中继或不可信网络。它减少网关直接暴露，并让管理员拥有更好的策略控制。但它也增加了一个需要管理和监控的系统。

管理与维护架构

监控与告警可视化

网关应报告关键状态信息，包括中继状态、端口状态、注册状态、呼叫失败、CPU负载、内存、丢包、抖动、通道使用、电源状态、线路故障和网络可达性。如果没有监控，问题可能直到用户投诉才被发现。

监控应与运维流程关联。如果网关中继断开，谁接收告警？如果模拟端口故障，如何处理？如果呼叫失败率升高，谁来分析数据？架构设计应明确响应责任。

日志与抓包

网关排障通常需要日志和抓包。SIP消息、RTP统计、端口事件、话单、DTMF事件和错误日志，可以帮助工程师判断问题来自路由、信令、编解码、媒体、线路状态还是网络传输。

架构应允许安全访问诊断数据。如果网关在远程站点，远程日志和受控抓包可以缩短维护时间。敏感信息应按策略受到保护。

固件与配置管理

固件更新可能修复缺陷、提升兼容性或增加安全补丁，但也可能改变设备行为。在关键语音网络中，应谨慎管理网关固件，尽可能先测试再应用到生产环境。

配置管理应包含模板、版本记录、备份文件和变更审批。网关通常包含复杂拨号计划和中继设置，未经控制的变更可能导致大范围呼叫失败。

例行测试

例行测试应包括入向呼叫、出向呼叫、紧急号码、模拟振铃、DTMF、传真、故障切换路由、中继释放、主叫号码、录音和语音质量。测试用例应反映真实使用，而不只是一次成功呼叫。

对于有紧急电话、电梯、工业终端或公共求助线路的站点，例行测试尤其重要。很少使用的网关路径如果不定期检查，可能会在故障中静默失效。

常见设计错误

只设计SIP而忽略RTP

最常见的错误之一是只关注SIP信令。工程师可能成功完成网关注册和呼叫建立，但由于RTP被阻断或路由错误，语音仍然失败。语音架构必须像重视信令路径一样重视媒体路径。

使用默认拨号计划

默认拨号计划很少符合真实组织需求。它们可能允许不需要的路由、阻断必要呼叫、让紧急号码失败或错误处理主叫号码。拨号计划应根据站点号码结构和运营商要求定制。

将网关直接暴露在不可信网络中

直接暴露会带来严重安全风险。连接公网的网关应通过防火墙、SBC、VPN、ACL、强认证和受监控的路由策略进行保护。SIP扫描和话费欺诈在保护不足的系统中是真实风险。

忽略模拟线路条件

当网关连接模拟设备时，工程师可能只关注IP设置而忘记线路条件。振铃负载、线缆长度、阻抗、回声、接地、浪涌保护和设备兼容性都会影响性能，模拟设计仍然重要。

交付后缺少文档记录

一个网关可能包含许多路由规则、端口映射、号码转换、编解码设置和安全规则。如果没有文档，后续排障会变慢且风险增加。文档应作为项目交付的一部分。

评估标准

通话路由正确性

第一项评估标准是呼叫是否按预期路由。内部呼叫、出向呼叫、入向呼叫、紧急呼叫、DID呼叫、模拟终端呼叫、中继呼叫和故障切换呼叫都应走正确路径，所有重要路径都应测试。

语音质量与稳定性

语音在预期流量条件下应保持清晰。评估应包括时延、抖动、丢包、回声、编解码行为、DTMF识别、传真性能和呼叫释放行为。尽可能在忙时条件下测试。

安全控制

网关不应允许未授权访问或呼叫。应检查管理接口、SIP对端、中继路由、出向权限和密码策略。安全必须被验证，而不能只是假设。

可持续运行能力

设计应定义网关故障、中继中断、WAN断开、电源中断或PBX故障时会发生什么。关键业务应具备备用路径或明确的应急流程。

可维护性

良好的架构在部署后也容易运维。管理员应拥有监控、日志、备份、文档、测试流程和清晰责任分工。可维护性决定网关能否长期保持可靠。

结语

VoIP网关网络架构应围绕完整语音路径设计，而不是只围绕网关设备本身。它必须考虑接入接口、SIP信令、RTP媒体、号码路由、编解码器、DTMF、传真、回声控制、安全、QoS、冗余、管理和维护。每一层都会影响呼叫成功率和语音质量。

网关可能连接模拟终端、传统PBX系统、数字中继、SIP服务器、运营商中继、紧急电话、传真设备、无线电接口和多站点网络。架构应定义这些资源如何通信、如何被保护、呼叫如何路由以及故障如何处理。

最稳健的设计包含清晰的边界规划、可预测的媒体路径、安全访问控制、文档化拨号计划、支持QoS的传输网络、经过测试的故障切换和可见监控。处理好这些要素后，VoIP网关才能成为传统电话与现代IP通信系统之间的稳定桥梁。

FAQ

VoIP网关在网络架构中的主要作用是什么？

它的主要作用是连接不同语音系统，例如模拟电话、数字中继、PBX系统、SIP平台、PSTN线路和IP语音网络，同时处理信令、媒体、路由和兼容性。

为什么VoIP网关通话有时接通但没有声音？

这种情况通常是SIP信令正常，但RTP媒体被阻断或路由错误造成的。应检查防火墙规则、NAT、错误的SDP地址、RTP端口范围和路由路径。

VoIP网关是否应放在SBC后方？

当连接公网SIP中继或不可信网络时，通常建议放在SBC后方。SBC可以提供安全防护、NAT穿越、SIP规范化、拓扑隐藏和媒体控制。

连接模拟设备时应考虑什么？

工程师应考虑FXS或FXO类型、振铃电压、REN负载、线缆距离、阻抗、回声、接地、浪涌保护、DTMF、传真需求和终端兼容性。

如何提升VoIP网关的可靠性？

可以通过冗余网关、备用中继、UPS供电、清晰故障切换路由、QoS、监控、配置备份、浪涌保护和定期呼叫路径测试来提升可靠性。
