基础概念

定义

Frame Relay 是一种传统的广域网技术，用于通过运营商网络连接各个远程站点。它主要工作在第二层，也就是数据链路层，以可变长度的帧来承载用户数据。在 MPLS、电信级以太网、宽带 VPN 和 SD-WAN 普及之前，Frame Relay 曾是构建企业广域网的主流选择。

它的核心理念是基于虚电路的通信。企业不必在每对站点之间都拉一根物理专线，而是可以把每个站点都接入 Frame Relay 运营商网络，用逻辑路径在不同地点之间传输数据。

如今 Frame Relay 基本上被视为一项老古董技术，但在网络发展史、考证学习、电信网迁移、老旧企业广域网维护，以及那些仍跑着旧分支或工业网络的现代化改造项目里，它依然是个绕不开的话题。

核心含义

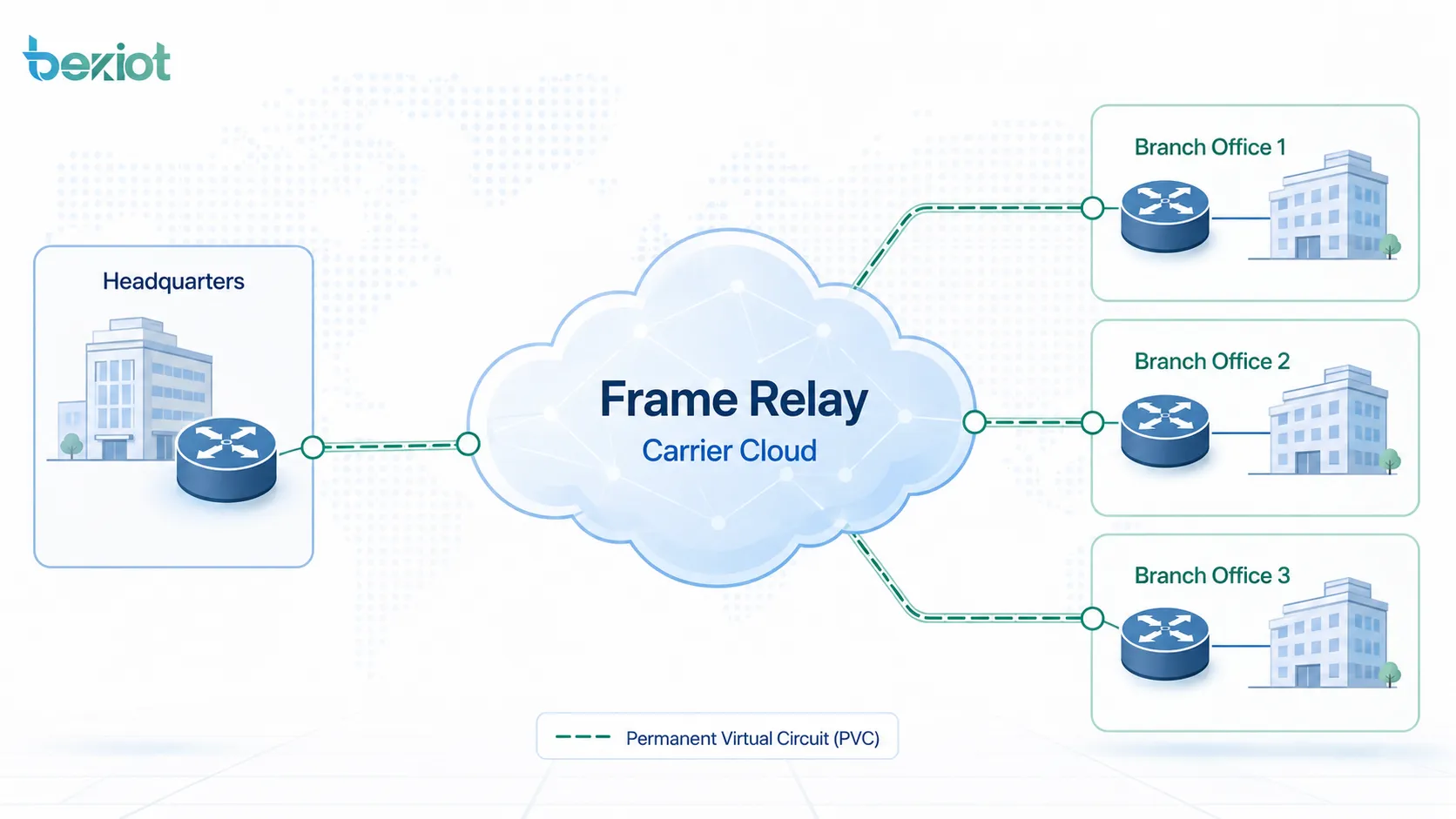

可以把 Frame Relay 理解成一种共享型的运营商广域网服务，它在客户路由器之间提供私有的逻辑连接。客户路由器把帧发进运营商网络，运营商网络再沿着正确的虚电路把帧交换到远端站点。

客户一般负责管理自己的路由器、IP 地址、路由协议和上层应用，而运营商则负责管理那张 Frame Relay 云网以及里面的虚电路服务。这种分工，让那些需要多站点联网、又不想自己动手搭建一整套物理专网的组织觉得很划算。

Frame Relay 本身并不是一种 IP 路由协议。它可以跑 IP 流量，但它提供的是 IP 层下面的那层二层传输架构。

理解 Frame Relay 最好的方式，就是把它当成一种传统的二层广域网服务，通过共享的运营商基础设施里的虚电路，把各个远程网络连起来。

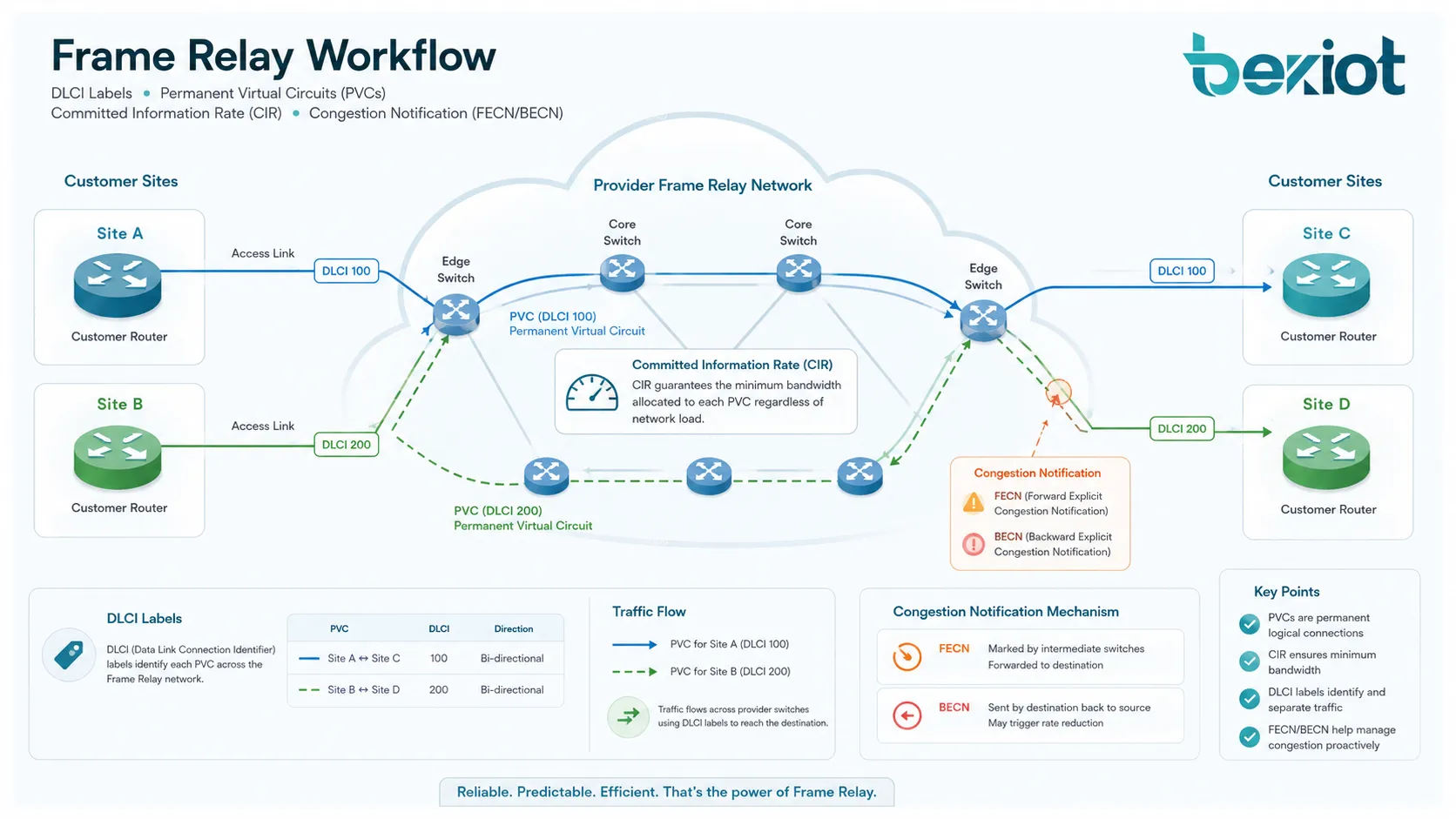

这种广域网服务是怎么运数据的

虚电路

Frame Relay 用虚电路在端点之间创建逻辑路径。虚电路可不是一根从甲地拉到乙地的专用线缆，而是在运营商网络里开通出来的一条逻辑连接。

在企业 Frame Relay 部署里，最常见的是永久虚电路，也就是 PVC。PVC 一旦配好，哪怕没有流量在跑，也一直在线可用。这使得它很适合那些需要随时通信的分支办公室、数据中心和总部。

在某些环境里也可以动态建立交换虚电路（SVC），但 PVC 远比它普遍，因为规划、开通、监控和排错都更方便。

DLCI 标识

数据链路连接标识符，也就是 DLCI，用来区分一条本地 Frame Relay 接口上的某个虚电路。当路由器把帧发进运营商网络时，DLCI 就告诉本地 Frame Relay 交换机，这个帧到底走哪条逻辑路径。

DLCI 通常只有本地意义。也就是说，同一个 DLCI 编号在不同的接入链路上可能代表不同的东西。运营商会通过内部网络，把这些本地 DLCI 对应好，保证帧能送到正确的远端。

正确的 DLCI 映射很关键。如果 DLCI 搞错了，就算物理接入链路是通的，流量也可能跑不通。

运营商云网

网络拓扑图里经常把 Frame Relay 画成一朵云。这朵云就代表运营商的交换基础设施。客户通过接入电路连到这朵云上，运营商再按照虚电路配置在内部交换帧。

这种模式让多个分支可以共用一套运营商基础设施来通信。一个分支只需要一条物理线路接入运营商网络，就可以通过不同的虚电路同时触达多个远程站点。

云网让物理布线的问题变简单了，但逻辑设计、路由配置，还有跟运营商的协调工作可一点都不能马虎。

承诺信息速率

承诺信息速率，也就是 CIR，是运营商在正常条件下承诺为某条虚电路保障的速率。它帮助客户和运营商为每条逻辑路径定义一个预期的流量承载能力。

当网络资源有空闲时，Frame Relay 允许流量突发到超过 CIR。但在拥塞的时候，超出的流量可能会被打上标记，甚至被丢弃。这样做能更高效地共享网络资源，但前提是得仔细规划。

CIR 是最重要的服务设计参数之一，因为它直接影响成本、应用体验和拥塞时的行为。

拥塞信号

Frame Relay 内置了一套拥塞通知机制。FECN，也就是前向显式拥塞通知，用来提示帧传输方向上的拥塞。BECN，也就是后向显式拥塞通知，用来告诉发送端，反方向存在拥塞。

DE 位，也就是可丢弃指示位，用来标记那些在拥塞时可以被优先丢掉的帧。这让运营商网络在流量超过承诺水平时，有章可循地缓解过载。

这些机制在当年很实用，但要论应用感知能力和灵活性，就没法跟现代的广域网流量工程系统比了。

关键特征

二层传输

Frame Relay 本质上是一种二层传输服务。它在广域网运营商网络里，把帧从一台客户路由器搬到另一台客户路由器。客户自己的路由器通常负责处理在那层之上的 IP 路由和应用流量。

这种分层，让企业可以跑自己的路由设计，同时把运营商的 Frame Relay 网络当成底下的传输管道。

在绝大多数商用部署里，Frame Relay 承载的都是 IP 流量，虽然这项技术本身并不限于跑 IP。

逻辑连接代替全网状物理线路

虚电路的出现，让企业省掉了在每对站点之间都拉物理线路的麻烦。这对那些分支机构特别多的企业来说尤其划算。

公司可以把分支接入 Frame Relay 网络，然后定义它们到总部、数据中心或者某几个区域节点的逻辑连接。这比建一张巨大的物理专线网要灵活得多。

不过，代价就是逻辑设计变得很重要。PVC 怎么布、路由怎么表现、CIR 怎么分，都得仔细琢磨。

统计复用

Frame Relay 采用统计复用技术，意思是运营商网络的带宽可以按实际流量需求，在众多客户和虚电路之间共享。这正好迎合了很多企业应用那种一阵一阵的流量特征。

当很多电路空闲时，空出来的带宽就可以被高效利用；当很多电路同时忙起来时，就可能发生拥塞。

跟完全独享带宽的方案比，这种设计压缩了成本，但也要求网络管理员做好流量监控和性能管理。

比老式分组网开销更小

Frame Relay 是为更干净的数字化网络设计的，砍掉了 X.25 等老技术里那些很重的纠错机制。它把重传和可靠性保障基本上都丢给了更高层的协议。

这种精简的设计，让很多数据应用跑起来更高效，也让 Frame Relay 在它的黄金年代更适合承载企业 IP 流量。

设计上的简化，也是 Frame Relay 在上世纪 90 年代到 21 世纪初成为主流广域网服务的原因之一。

常见的部署模式

总部-分支（Hub-and-Spoke）

总部-分支是 Frame Relay 最经典的拓扑之一。大量分支办公室通过 PVC 连到中心总部或数据中心。分支之间的流量，往往要过一遍总部。

之所以叫星型结构，是因为大部分流量本来就集中在中心节点，这样做成本最优，也能大大减少虚电路的数量。

缺点就是太依赖总部。一旦总部路由器、接入线路或者中心带宽撑不住或者挂了，一大片分支都得跟着遭殃。

全网状（Full Mesh）

全网状拓扑在所有站点之间都拉一条直达的虚电路，这样分支之间可以直接通信，不用非得绕到总部去转一圈。

全网状对分布式通信的性能提升很明显，但站点越多，复杂度就越高，成本也越吓人，因为每增加一个站点，就要多配 N-1 条 PVC。

这种设计一般只用在规模比较小的网络，或者站点之间流量需求非常强的场景。

部分网状（Partial Mesh）

部分网状只把部分重要站点直接互联，其他站点仍然通过总部绕转，以此来平衡成本、性能和复杂度。

关键的几个区域办公室或数据中心之间配直达 PVC，而规模较小的分支则继续用总部中继。当流量模型既有集中式又有分布式的时候，这种规划就很吃香。

规划部分网状结构，一定要门儿清应用流量到底是怎么走的，以及哪个站点更重要。

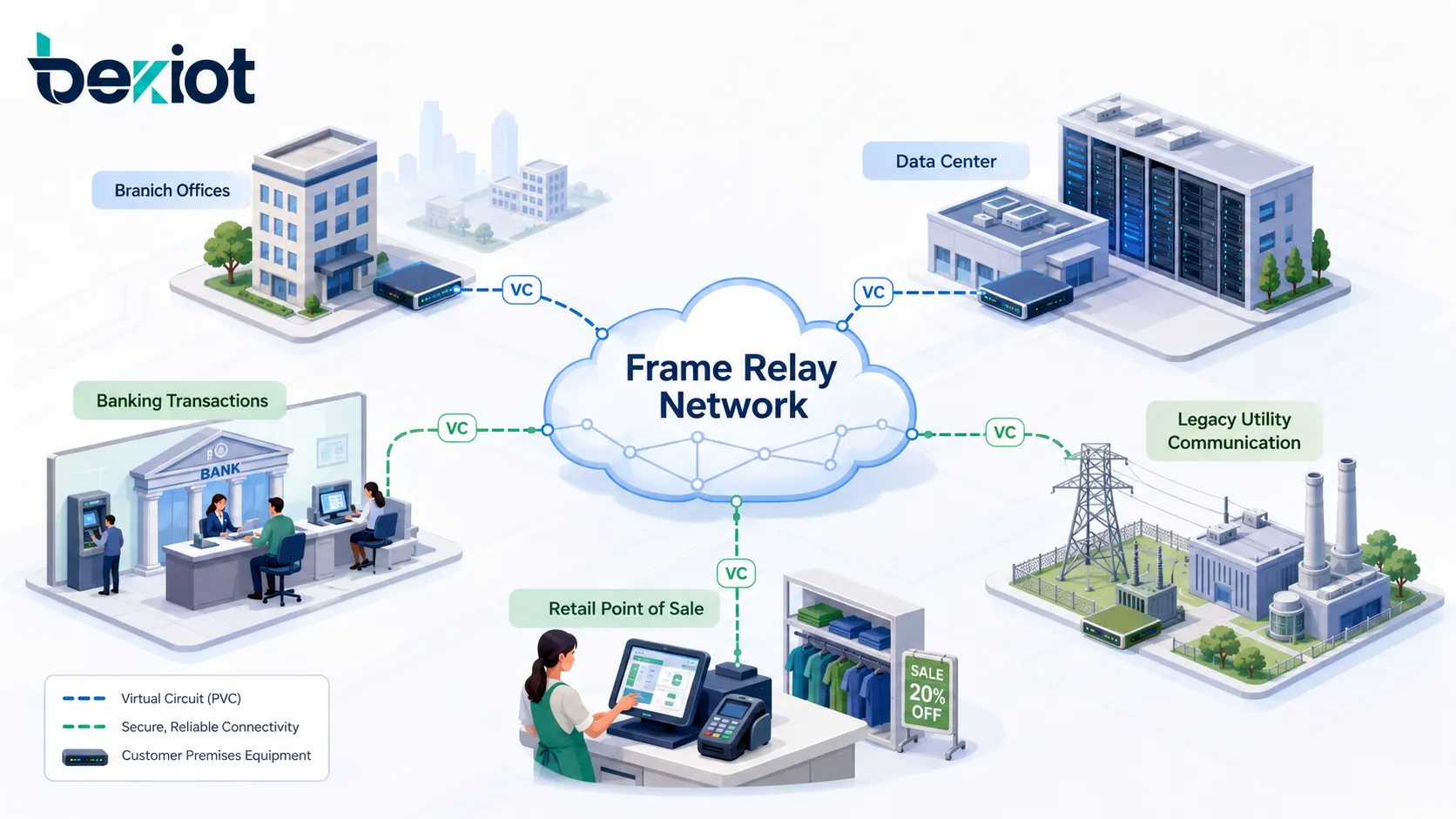

常见的用武之地

分支办公室联网

分支办公室的广域网接入，是 Frame Relay 当年最常见的应用场景。银行、连锁零售、保险网点、政府机构和各种分布式企业，都用它把海量分支连到总部或者中央数据中心。

分支通过广域网，就能访问邮件、文件服务器、交易系统、数据库、内部应用和报表平台。

Frame Relay 之所以吃香，就是因为它让企业用不着拉那么多点对点专线，又能享受到运营商级别的私有广域网服务。

局域网互联

Frame Relay 也常被用来跨地域连接不同的局域网。每个地方的路由器一边接本地用户，一边接 Frame Relay 广域网，就能让不同办公室的局域网互通。

在互联网 VPN、MPLS 和云网络普及之前，这给了企业一种很规整的方式，通过运营商服务把各个私网连起来。

用 Frame Relay 做局域网互联，往往得仔仔细细地规划 IP 地址、敲定路由协议配置、做好 PVC 映射。

数据中心接入

很多组织用 Frame Relay 把分支连到集中式数据中心。早年间的企业应用大多部署在总部或者某个中心机房，分支必须稳定地访问到这些系统。

通过 PVC，远程办公室就能触达核心应用、数据库、终端服务、交易平台和文件系统。

数据中心接入对 CIR 的规划要求很高，因为一大群分支可能会争抢中心端那点广域网带宽。

银行和交易网络

银行等重交易型的组织，依靠 Frame Relay 来跑分支联网、ATM 接入、支付系统、后台通信和金融数据交换。

这类环境特别需要在大量地点之间提供可管理的连接。在更新颖的广域网技术成熟之前，Frame Relay 为这种分布式站点的互联提供了一套切实可行的服务模式。

对于这些部署，可靠性、备份线路、监控以及和运营商的协同配合，都是重中之重。

零售门店与 POS 系统

连锁零售用 Frame Relay 把门店和总部系统连起来，用来传销售数据、更新库存、做信用卡授权、下发价格数据和进行运营管控。

总部-分支的星型设计非常普遍，因为门店通常只需要跟总部或中央数据中心打交道。

虽然后来很多零售网络迁到了 MPLS、宽带 VPN 或者 SD-WAN，但在早期的多门店零售联网中，Frame Relay 扮演过关键角色。

老旧的工业和公用事业网络

一些工业、交通和公用事业系统也用 Frame Relay 做远程站点通信。变电站、监测站、控制中心、管线节点和现场办公室，都可以通过运营商管理的广域网电路连接起来。

今天，这些老旧环境仍然可能出现在改造项目里。工程师也许得弄懂 Frame Relay，才能去替换老路由器、迁移电路，或者在网络升级过程中保持业务连续。

在这类场景下，主要任务通常是受控的平滑迁移，而不是从零新部署 Frame Relay。

重要的术语

PVC

PVC，即永久虚电路，是 Frame Relay 网络里两个端点之间一条预先配好的逻辑路径。就算没有流量在跑，它也一直在线。

PVC 被广泛采用，是因为企业站点通常需要稳定、可预期的连接。

DLCI

DLCI 用来标识本地 Frame Relay 接口上的一条虚电路。它告诉路由器和运营商网络，某个帧该走哪条逻辑通道。

因为 DLCI 只有本地意义，所以文档记录至关重要。同一个编号在不同的接入链路上，可能被赋予完全不同的用途。

CIR

CIR 全称是承诺信息速率。它定义了一条虚电路在正常运营商服务条件下，可以稳定保障的速率。

超过 CIR 的流量，可能会被放行作为突发流量，但在拥塞时也可能被标记甚至丢弃。

FECN 与 BECN

FECN 和 BECN 是两个拥塞通知比特位。FECN 指示帧传输方向的拥塞，BECN 则向发送方通报反方向的拥塞。

这些信号能帮助路由器和网络对拥塞做出反应，不过跟现代的流量控制系统相比，手段还是简陋了些。

DE 位

可丢弃指示位，用来标记那些在网络拥塞时可以优先丢弃的帧。

超出承诺速率的流量，通常更容易被标记为可丢弃。

在当年那个时代的优势

比全网状专线省钱

Frame Relay 用共享运营商基础设施上的虚电路，代替了大量点对点物理专线，大大压低了多点广域网联网的成本。

对那些分支机构很多、应用又集中部署的组织，这一点价值尤为突出。

灵活的站点扩展

加一个新分支，通常不用再为它去向每一个已有站点都拉物理线路。运营商在 Frame Relay 网络里开几条逻辑 PVC 就搞定了。

跟那种动辄几十条专线的大网比起来，Frame Relay 的扩展能力显然更适合企业级网络。

高效的运营商带宽利用

统计复用让运营商可以在不同客户和虚电路之间灵活共享带宽，比那种给每条连接都预留固定物理带宽的模式，更能贴合突发型数据流量的特性。

这种模式省了钱，但拥塞管理这根弦还是不能松。

实用的可管理广域网模型

Frame Relay 给了客户一种运营商代管的广域网传输服务，同时又把路由和应用的控制权留在客户自己手里。

对于需要私有广域网连接、但不想自建底层传输网的组织来说，这种模式非常务实。

局限性和当今的关联

退居二线的老技术

如今新网几乎不会选 Frame Relay。大多数组织已经转向 MPLS、以太网服务、IPsec VPN、裸光纤、宽带互联网、SD-WAN 或云互联。

现存还在跑的 Frame Relay 环境，往往是不得不继续维护、记录存档或计划迁走的老旧系统。

跟云应用八字不合

Frame Relay 是为那个应用全跑在总部机房的时代设计的，而不是为今天的云原生架构。SaaS 应用、实时协作、云存储和互联网业务，通常需要更灵活的路由和更大的带宽。

现代广域网技术在云出口、端到端加密、动态路径切换、应用识别和集中策略下发等方面，都比 Frame Relay 强太多。

路由的复杂度不低

Frame Relay 网络会表现出非广播多路访问的特性。路由协议可能需要在邻居关系、水平分割、子接口或广播处理上做特殊配置。

这些坑，让 Frame Relay 成为网络工程教学和故障排查里绕不过去的一大课题。

不得不迁的压力

很多运营商已经下线或大幅缩减了对 Frame Relay 服务的支持。硬件配件、技术专家和服务连续性都可能成问题。

还在用 Frame Relay 的组织，最好趁服务彻底关停或设备故障引发紧急风险之前，把迁移提上日程。

迁移规划

把现有电路摸清楚

迁移的第一步，一定是地毯式地梳理文档。工程师得把站点、接入电路、路由器型号、DLCI 号、PVC 对应关系、CIR 值、IP 地址规划、路由协议、承载的应用以及运营商合同都一一搞清楚。

很多老网络里存在没文档的黑路径。没搞明白一条电路是干啥的就把它拆了，很可能就是一次生产事故。

分析应用依赖关系

旧的 Frame Relay 网路上可能还跑着交易系统、终端会话、监控流量、控制指令或分支应用。这些依赖关系必须在动工前理清楚。

替代网络必须能满足对带宽、时延、安全性、地址规划、路由设计和可用性的要求。

选择替代方案

替代选项可能包括 MPLS、电信级以太网、专线、宽带上网、IPsec VPN、SD-WAN、云专线或混合广域网。

具体选哪种，得综合权衡站点等级、应用需求、预算、当地运营商资源、安全要求和云战略。

割接前充分测试

分阶段迁移能有效控制风险。在旧的 Frame Relay 服务还没拆掉时，就可以测试新电路或新隧道了。关键站点一定要准备好回退方案。

测试内容应覆盖路由收敛、应用访问、吞吐性能、故障切换、监控告警和用户验收。

安全下线旧服务

只有在监控确认上面再没有一丝重要流量之后，才能动手拆旧电路。运营商的账单、路由器的配置、监控平台的策略和相关文档，都要同步更新。

安全稳妥地下线，既避免了花冤枉钱，也省得日后排障时面对一堆历史遗留问题一头雾水。

Frame Relay 在今天主要是一项老旧广域网技术，但搞懂它的虚电路模型，对迁移、排障和网络知识传承，依然有价值。

与其他广域网技术的对比

Frame Relay 对比专线

专线提供的是点到点独享物理连接。Frame Relay 则通过共享运营商基础设施来提供逻辑虚电路。

专线的优点是性能稳定可预期，但站点一多成本就容易失控。Frame Relay 压低了多点组网的成本和复杂度。

Frame Relay 对比 X.25

X.25 更古老，内置了更多网络层的纠错功能。Frame Relay 更轻薄、更高效，因为它面向的是更纯净的数字链路。

在很多数据网络场景里，Frame Relay 实际上成了替代 X.25 的升级方案。

Frame Relay 对比 MPLS

MPLS 是企业广域网领域里 Frame Relay 的头号接班人。它支持 IP VPN 业务、流量工程、服务质量保障，并且具备更强的扩展性，能承载更大规模的运营商管理网络。

很多企业先是从 Frame Relay 迁到了 MPLS，后来才又去考虑 SD-WAN 或云网一体的广域网。

Frame Relay 对比 SD-WAN

SD-WAN 是一种现代化的广域网架构，能把宽带线路、MPLS 专线、4G/5G 无线、以太网等各种链路统一管理起来，通过集中策略和应用感知来调度流量。

跟 Frame Relay 比，SD-WAN 显然更适合云接入、加密隧道、动态故障切换和多链路优化这些新时代的需求。

总结

Frame Relay 是一种传统的二层广域网技术，利用虚电路在运营商管理的网络上连接远程站点。在 MPLS、以太网 VPN、宽带 VPN 和 SD-WAN 遍地开花之前，它一度是企业搭建高性价比多点广域网的首选。

它的核心概念包括 PVC、DLCI、CIR、统计复用、FECN、BECN、可丢弃指示位、运营商云网以及星型或网状拓扑。典型应用场景涵盖了分支联网、局域网互联、数据中心接入、银行组网、零售 POS 系统和老旧的工业/公用事业通信。

虽然 Frame Relay 早已不是新一代广域网的首选，但在维护老系统、规划迁移、排障查错，以及从历史视角理解电信级企业组网时，它仍有一席之地。对仍然依赖它的组织来说，现在最要紧的就是理清依赖关系，稳稳当当地规划好向新技术的迁移。

常见问题

用大白话讲，Frame Relay 是个啥？

Frame Relay 是一种过时的广域网服务，通过运营商网络里的虚电路把远程站点连起来。

它让企业可以不用在每两个地方之间都拉一根专线，也能把分支和数据中心接起来。

Frame Relay 工作在哪一层？

Frame Relay 主要工作在第二层，也就是数据链路层。

它可以承载 IP 流量，但它自己可不是 IP 路由协议。

DLCI 是什么？

DLCI，即数据链路连接标识符，是本地 Frame Relay 接口上区分不同虚电路的编号。

它帮路由器和运营商网络弄清楚，一个帧该沿着哪条逻辑路径走。

PVC 是什么？

PVC，即永久虚电路，是 Frame Relay 网络中两个端系统之间一条预先配置好的固定逻辑连接。

PVC 在分支、总部和数据中心之间的互联中，用得特别普遍。

Frame Relay 过去都用来干啥？

Frame Relay 曾被用在分支办公广域网、局域网互联、数据中心接入、银行网络、零售 POS 系统，以及传统工业和公用事业网络里。

在 MPLS、互联网 VPN 和 SD-WAN 流行之前，它特别吃香。

现在还有人用 Frame Relay 吗？

现在 Frame Relay 基本已经退出历史舞台，新建的网络几乎看不见它了。

不过在少数老企业网、电信迁改项目、教学实验环境，以及传统基础设施场景里，偶尔还能碰到它的影子。

什么技术把 Frame Relay 给替掉了？

接替 Frame Relay 的，通常是 MPLS、电信级以太网、IPsec VPN、宽带上网、裸光纤，以及后来的 SD-WAN。

到底选哪种来替代，还得看应用需求、预算、安全要求、当地运营商资源和云战略。
