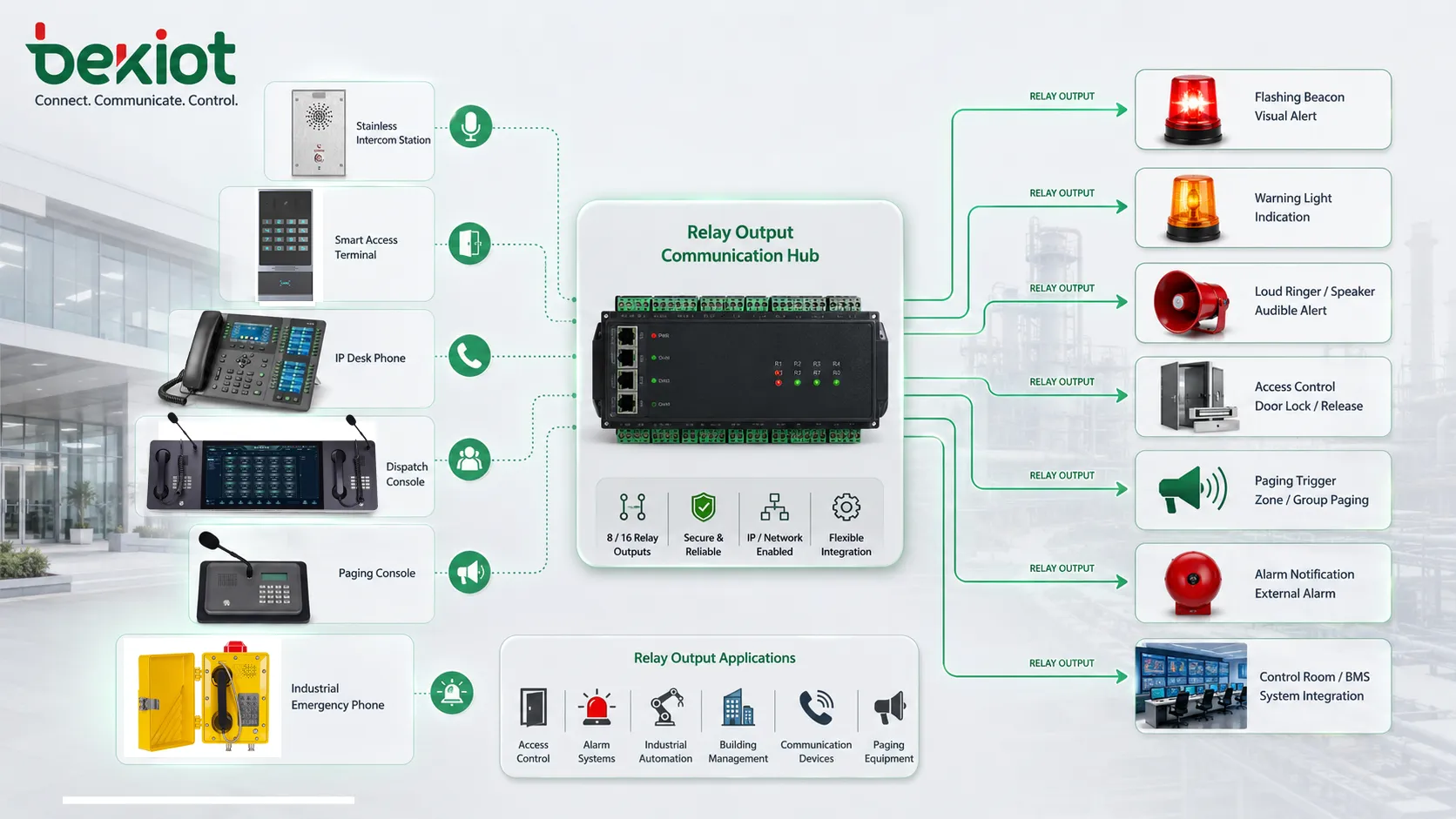

继电器输出是一种电气控制接口，允许一个设备或系统通过继电器触点接通或断开另一条电路。它常用于报警系统、门禁控制、工业自动化、通信设备、楼宇管理、安防面板、对讲系统、消防报警接口、控制室以及物联网设备。
继电器输出并不是直接为所有外部设备供电，而是提供一个受控的开关点。当系统检测到事件、收到命令或满足预设条件时，继电器会改变状态，从而启动警号、警示灯、电锁、闸门控制器、报警灯、泵输入、PLC信号或报警面板输入等外部设备。
从电气信号到现场动作
在许多系统中，软件判断最终需要转化为现场动作。安防平台可能需要打开门锁，通信终端可能需要启动警示灯，传感器可能需要触发报警面板，楼宇系统也可能需要启动风机或通知控制器。
继电器输出让这种联动成为可能。控制设备向继电器发送一个小的内部信号，继电器再打开或闭合外部电路。这样，低功率电子系统就可以控制独立的外部电路，而不必直接共用同一条供电路径。
这种分离也是继电器被广泛使用的原因之一。它可以连接电压不同、电源不同或系统职责不同的设备，同时让控制侧和负载侧保持更清晰的边界。
开关接口如何工作
继电器线圈或内部驱动
传统电磁继电器使用线圈。当控制电路给线圈通电时，线圈产生磁场并带动内部触点动作。在许多现代设备中，用户可能看不到线圈本身，因为它已经集成在产品电路内部。
有些系统使用固态继电器输出来代替机械继电器。固态设计通过电子方式完成开关动作，没有运动触点。两种方式各有优势，选择时要考虑负载类型、开关频率、寿命、噪声和隔离要求。
触点状态变化
输出触点在继电器动作时改变状态。它可以闭合电路、断开电路，或在两条路径之间切换。正是这种触点动作，让被控设备能够做出响应。
例如，当门口对讲确认允许通行时，继电器触点可以闭合三秒，通知门控制器开锁。当传感器检测到故障时，继电器也可以断开一条常闭回路，以表示报警状态。
外部电源路径
继电器输出通常不会自己提供电源，它更多时候只是一个开关。外部设备可能需要独立电源，继电器只负责控制该供电路径是否接通。
这是非常重要的安装细节。如果技术人员以为继电器会输出电压，而实际设备只提供干接点，那么在正确加入外部电源之前，外接设备可能不会工作。
电气隔离
继电器开关的一个实际好处是隔离。控制继电器的设备可以与被开关的外部电路保持电气分离，从而帮助保护敏感电子电路免受部分外部电气条件影响。
隔离并不意味着可以忽略正确接线、浪涌保护、接地、熔断保护或负载额定值。它只是为控制逻辑与现场接线之间提供了一个有用边界。
触点类型及其含义
常开触点
常开触点在继电器未动作时保持断开。继电器动作后，触点闭合并接通电路。它常用于外部设备只需要在事件发生时启动的场景。
典型例子包括启动频闪灯、触发提示铃、发送门禁开锁脉冲，或只在某个条件出现时启动报警输入。
常闭触点
常闭触点在继电器未动作时保持闭合。继电器动作后，触点断开。这适用于需要检测中断、故障、防拆或失效安全状态的系统。
例如，一些报警回路会设计成断线或触点打开即产生报警状态。相比只依赖闭合触点，这种方式在某些安全应用中更可靠。
公共端子
公共端子是继电器触点共用的连接点。在 SPDT 继电器中，公共端子可以在常开端子与常闭端子之间切换。
安装时必须理解公共端子的作用。接线错误可能导致被控设备动作相反，或者根本无法启动。
干接点与湿接点
干接点是不提供电压的继电器触点，只负责打开或闭合电路。湿接点则会根据设计从输出设备或连接电路提供或切换电压。
干接点应用广泛，因为它具有较高灵活性。只要电压和电流额定值符合要求，它就能接入多种控制系统。
选型中需要关注的核心特性
触点额定值
触点额定值定义了继电器能够安全切换的电压和电流范围。该额定值必须与连接负载匹配。用于低电流信号的继电器不应直接开关大功率电机。
交流负载和直流负载的额定值可能不同。直流负载更难切断，因为电弧不像交流电那样容易熄灭。接线前必须确认负载类型。
触发模式
继电器输出可以由不同事件触发。设备可以在收到呼叫、检测到报警、按钮被按下、门被打开、传感器达到阈值或执行软件命令时启动继电器。
有些系统允许灵活编程。继电器可以按设定时间输出脉冲、保持动作直到复位、按计划运行、响应优先事件，或只在组合条件满足时动作。
脉冲时长
许多门禁和信号联动应用需要定时脉冲。例如，电锁可能需要三秒开锁信号，而闸门控制器可能只需要一次短暂的干接点闭合。
可调脉冲时长能让部署更容易，因为不同外部设备可能需要不同的触发时间。
手动控制和自动控制
继电器输出可以由系统逻辑自动控制，也可以由操作员手动控制。手动控制适用于测试、开门、应急操作、维护检查或临时旁路。
自动控制适用于需要继电器快速响应事件且不能等待人工处理的场景，例如报警触发、传感器响应和系统联锁动作。
状态反馈
基础继电器输出只负责切换电路。更高级的系统还可能提供继电器状态、外部设备响应、输入确认或故障状态反馈。
反馈很有价值，因为继电器动作并不一定证明外部设备已经完成预期动作。门可能没有打开，警示灯可能掉电，警号也可能已经断开。
继电器输出最有价值的用法，是把它当作受控接口，而不是简单的一根导线。额定值、触点类型、时序和外部电源设计都很重要。
典型接线逻辑
继电器输出的接线取决于外部设备需要干接点、电压触发、常开输入还是常闭输入。安装人员必须同时阅读继电器设备手册和外部设备的接线要求。
对于干接点触发，继电器通常连接外部系统的两个输入端子。继电器闭合时，外部系统检测到闭合回路。对于带电负载，继电器可以与电源和负载串联，像开关一样控制通断。
当控制电锁、继电器、电机或电磁阀等感性负载时，可能需要保护元件来降低电压尖峰。没有保护时，继电器触点会更快磨损，电子电路也可能受损。
| 使用场景 | 常见触点动作 | 安装重点 |
|---|---|---|
| 门禁开锁 | 常开触点短时间闭合，形成开锁脉冲。 | 确认电锁供电、脉冲时长，以及失电安全或失电锁闭设计。 |
| 报警面板触发 | 根据报警面板输入类型，使用常开或常闭触点。 | 关注输入监测、线路监测和报警复位逻辑。 |
| 警示灯或频闪灯 | 触点闭合后为可视报警设备供电或发送触发信号。 | 核对负载电流、外部电源和防水接线要求。 |
| 工业控制器输入 | 干接点发送状态信号或事件信号。 | 确认电压兼容性、电气隔离和 PLC 输入逻辑。 |
| 警号启动 | 继电器闭合后启动声响警告或报警控制器输入。 | 关注优先级逻辑、供电容量和手动复位要求。 |
该接口的典型应用场景
门禁控制与入口管理
门禁系统常使用继电器输出控制电锁扣、磁力锁、闸门、闸机或道闸。授权用户验证通过后，系统会在设定时间内启动继电器。
门禁接线必须考虑安全要求。失电安全锁、失电锁闭锁、消防联动释放、紧急出口要求和当地规范，都可能影响继电器的使用方式。
安防与报警系统
安防设备使用继电器输出触发报警面板、警号、频闪灯、拨号器、监控系统或 CCTV 动作。移动探测器、紧急按钮、门磁或防拆报警都可能在事件发生时启动继电器输出。
在安防应用中，部分功能更适合使用常闭回路，因为常闭接线比普通常开接线更容易检测断线或断开。
工业自动化
工业系统使用继电器在传感器、PLC、机器、报警器、控制面板和现场设备之间建立接口。继电器输出可以指示机器状态、停止流程、启动警示灯，或通知上位控制系统。
工业环境需要特别关注电压等级、电气噪声、振动、线缆布线和保护元件。继电器输出不能过载，也不能超出额定容量使用。
楼宇管理
楼宇系统可以使用继电器输出控制风机、风阀、照明接口、电梯、HVAC 报警、应急面板或设施信号。继电器可响应计划任务、报警、占用传感器或系统命令。
由于楼宇系统常涉及多个承包商，接线文档和标识非常重要。标识不清的继电器日后会很难排查。
通信和广播设备
通信设备可以使用继电器输出启动外接铃、可视指示器、门锁、大音量铃声器、报警灯、录音触发或广播系统输入。这常见于对讲、IP 电话、紧急呼叫站、调度台和公共广播系统。
例如，来电可以在嘈杂车间触发闪灯，紧急按钮也可以闭合继电器来启动本地警号并通知控制室。
对系统集成的价值
简单互联
继电器输出容易理解，且被大量设备支持。许多设备都可以把触点闭合作为触发信号，因此继电器适合连接不同厂商的系统。
即使软件协议不兼容，继电器输出也能在设备之间提供一个基础的物理信号。
电气分离
继电器触点可以把控制电路与外部电路分开。这有助于降低系统之间的直接电气依赖，尤其适用于设备使用不同电源或信号方式的情况。
隔离很有价值，但不能等同于完整保护。浪涌保护、正确接地、线缆屏蔽和规范安装仍然重要。
灵活控制逻辑
继电器输出可以绑定到许多不同事件，因此既适合日常自动化，也适合应急动作。单个继电器可以按计划运行、响应输入、在来电时动作，或在传感器达到阈值后触发。
这种灵活性在通信、安防和自动化系统需要协同工作的场所尤其有用。
可靠的现场操作
机械继电器结构熟悉、经过验证，并且容易测试。技术人员通常可以用万用表、通断测试仪或简单负载电路验证继电器动作。
这种现场可维护性让继电器在需要快速、清晰排查问题的安装场景中很有吸引力。
部署前的设计注意事项
负载类型
连接负载可能是阻性、感性、容性或电子型。灯具与锁线圈、电机、继电器线圈或 PLC 输入的行为不同。负载类型会影响触点磨损和保护需求。
感性负载通常应使用续流二极管、MOV、吸收电路或厂家推荐的保护器件。
电压和电流
继电器触点额定值必须高于实际负载需求。不要因为端子能接上，就假设继电器可以控制任何设备。
对于较大功率设备，继电器输出可能只适合驱动中间接触器或控制继电器，而不是直接驱动负载。
失效安全行为
系统设计人员应明确断电、线缆故障、设备故障或继电器故障时会发生什么。在安全和门禁系统中，这一决策非常重要。
门锁、报警输出或机器联锁可能需要不同的失效安全策略，具体取决于生命安全、安防和运行要求。
接线距离
长距离线缆会带来压降、电气噪声和排查困难。继电器接线应根据现场环境进行布线和保护。
对于远距离信号，可能需要屏蔽电缆、浪涌保护、正确接地，或转换为受监测输入。
环境防护
继电器和连接端子可能安装在户外、多尘、潮湿或工业环境中。外壳、电缆接头、端子排和连接器都应符合现场条件。
继电器端子的潮气或腐蚀可能造成难以诊断的间歇性故障。
最常见的继电器输出问题通常不是继电器概念本身造成的，而是负载额定值不匹配、接线逻辑不清晰，或缺少针对真实现场条件的保护。
常见问题与故障排查
外部设备不动作
如果外部设备没有响应，应检查继电器是否确实改变状态、外部设备是否有电，以及接线是否符合常开或常闭逻辑。
还要确认外部设备需要的是干接点还是电压信号。这是安装中很常见的不匹配问题。
输出动作相反
如果设备在本应关闭时反而启动，安装人员可能误用了常闭端子而不是常开端子，或外部控制器的输入逻辑配置相反。
在更换硬件之前，应先检查接线图和输入配置。
继电器触点磨损
高电流、频繁开关、感性负载、电弧或不合适的电压条件都会造成触点磨损。如果继电器频繁动作或控制较重负载，设计时就应考虑触点寿命。
在额定范围内使用继电器并加入合适的抑制保护，可以延长使用寿命。
间歇性动作
间歇性问题可能来自端子松动、线缆移动、腐蚀、振动、接地不良、触点损坏或外部电源不稳定。这些故障可能只在真实运行条件下出现。
技术人员应实际检查接线，而不能只看软件设置。
维护和测试建议
继电器输出应在调试阶段和系统重大变更后进行测试。测试应确认动作逻辑、触点类型、脉冲时长、外部设备响应和复位行为。
应检查端子是否有螺丝松动、腐蚀、过热痕迹、导线断裂、绝缘损伤和应力释放不良等问题。在工业环境中，振动会逐渐松动连接。
对于关键系统，维护记录应包括继电器用途、连接设备、接线图、触点类型、电压、电流、保险规格和测试结果。清晰文档会让后续排查更容易。
如何选择合适的输出设计
正确设计取决于继电器需要控制的对象。门禁开锁可能需要定时干接点，警号可能需要能承载带电电路的触点，PLC 输入可能需要隔离的低电流信号，安全设备则可能需要受监测或失效安全接线。
如果不确定，应把继电器输出设计为接口，而不是主要供电路径。对于较大负载，应让继电器驱动能够承载相应功率等级的中间设备。
好的设计还包括保护措施。保险、抑制元件、正确线缆布线、环境密封和清晰标识，都能避免很多现场故障。
FAQ
继电器输出可以直接给外部设备供电吗？
有时可以，但并不总是如此。许多继电器输出是干接点，不提供电压。外部设备可能需要独立电源，继电器只作为开关使用。
如何测试继电器触点是否工作？
技术人员通常可以在继电器动作时测试公共端子和输出端子之间的通断。涉及较高电压时，测试必须安全进行，并遵循设备手册。
为什么某些电锁或线圈要使用保护二极管？
线圈在断电时会产生电压尖峰。保护二极管或其他抑制元件可以降低尖峰，保护继电器触点和电子电路。
继电器输出和开集电极输出有什么区别？
继电器输出使用接点式开关，通常能够提供隔离。开集电极输出是基于晶体管的电子输出，通常用于开关低压直流信号，并需要正确的极性和上拉设计。
什么时候需要使用中间继电器或接触器？
当负载电流、电压、浪涌电流或开关类型超过控制设备小型继电器输出的额定值时，应使用中间继电器或接触器。
