静电放电，常简称为ESD，是指具有不同电位的物体之间发生的静电电荷突然转移。当人触摸电子设备、电缆插入设备、包装摩擦组件，或者带电物体靠近到足以使空气击穿产生火花时，都可能发生ESD。

ESD在日常生活中看起来可能无关紧要，比如在地毯上行走后触碰金属物品时感觉到的轻微电击，但它能损坏电子电路、干扰通信设备、复位控制系统、破坏数据、缩短元件寿命，或在敏感环境中造成安全隐患。因此，在产品设计、制造、安装、维护、运输和现场运行中，ESD防护都至关重要。

ESD防护不仅仅是工厂里的操作问题，它也是产品的可靠性问题、现场服务问题，以及电子设备系统级抗扰度的要求。

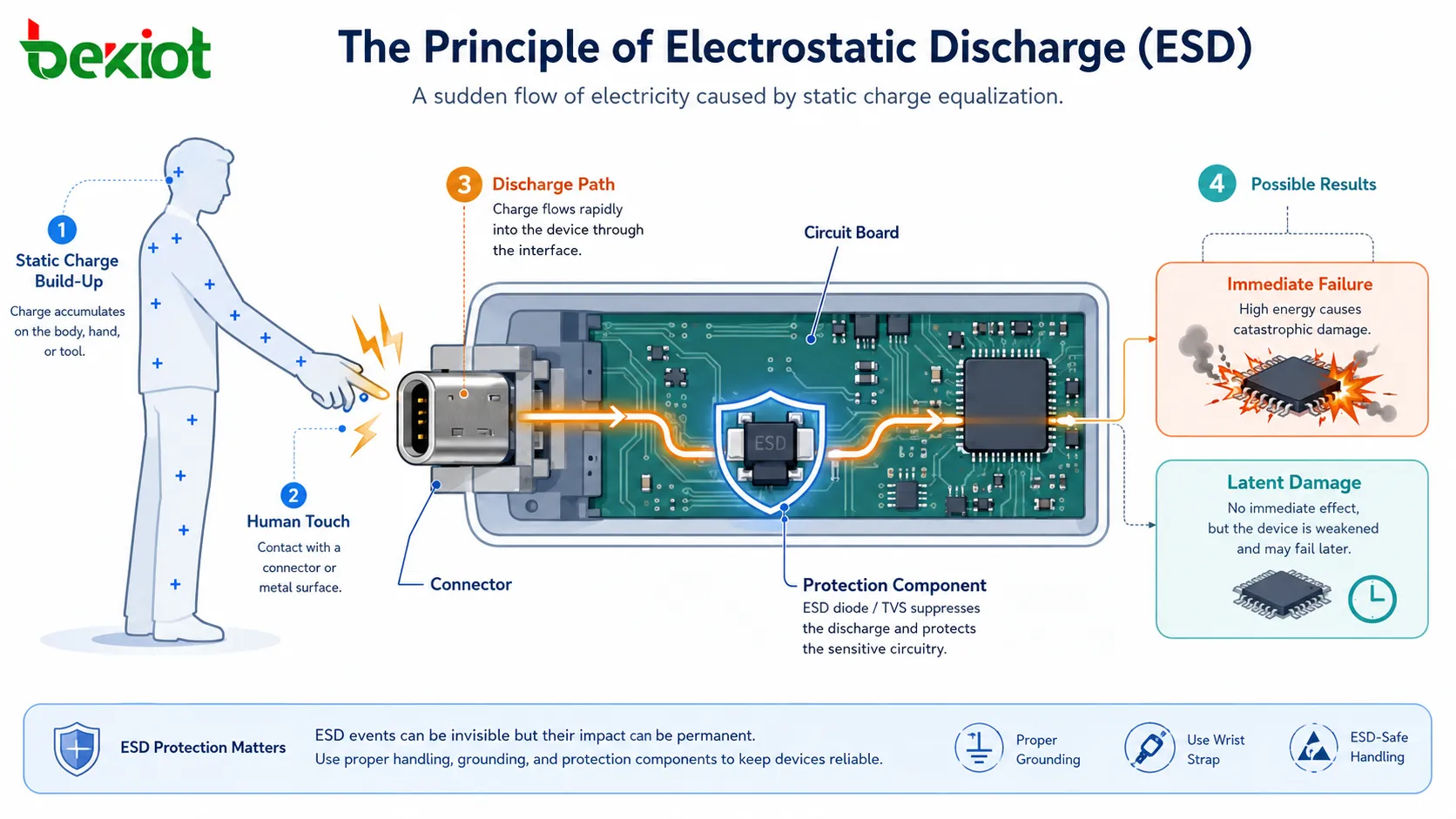

静电放电的基本含义

当积累的静电荷找到平衡路径时，就会发生静电放电。放电可以通过直接接触、微小空气间隙，或者经由导电的工具、线缆、连接器、外壳或人体发生。这种事件通常非常快，但电压可能高到足以影响电子元器件。

静电荷可通过摩擦、分离、运动、干燥空气、塑料表面、化纤衣物、包装材料、传送带、鞋类或搬运过程积累。放电可能以可见火花的形式出现，也可能被感觉为一次电击，甚至完全不可见却仍在损害敏感电子设备。

静电荷的积累

当电子在材料之间转移时，就会积累静电荷。这可能发生在两个表面接触再分离时、人走过绝缘地板时、塑料包装在桌面上滑动时，或设备在干燥环境中移动时。

湿度、材料类型、接地状况、表面电阻和运动速度都会影响电荷积累。干燥环境常常增加ESD风险，因为静电荷消散得更慢。

放电事件

当存储的电荷突然转移到另一个物体上时，就发生放电事件。如果放电通过连接器、按键、金属外壳、天线、线缆、传感器或接口端口进入电子电路，就可能引起电气应力。

有些ESD事件会导致即时故障。另一些则造成潜伏性损伤，设备虽然仍能工作，但已经被削弱，日后可能在正常使用中失效。

为什么ESD在电子系统中很重要

ESD之所以重要，是因为电子元器件持续变得更小、更快、更敏感。集成电路、传感器、通信芯片、显示器、存储器件、微控制器、无线模块和接口端口都可能被用户根本察觉不到的放电能量所影响。

在成品中，ESD还可能影响系统行为。设备可能在放电事件后重启、死机、丢失网络连接、产生误报警、损坏接口或表现出不稳定的工作状态。

元器件损伤

ESD可能损伤半导体结、氧化层、金属连线、输入引脚和保护结构。损伤可能是灾难性的，也可能是隐蔽的。灾难性损伤导致即时失效，而潜伏性损伤则削弱元器件。

潜伏性损伤难以识别，因为产品在事件后可能仍能通过基本测试。但随后在运行、温度变化、振动或反复电气应力作用下，可能发生失效。

系统故障

即使没有发生永久性硬件损伤，ESD也可能扰乱正常的系统运行。它可能导致暂时的逻辑错误、通信中断、显示闪烁、音频噪声、虚假按键输入、误报或设备重启。

对于通信终端、门禁设备、医疗电子、工业控制器和应急设备，这些暂时性故障仍会造成严重的运行问题。

现场可靠性

在公共、工业、户外、交通、医疗或服务环境中使用的产品，可能会被用户频繁触摸。按键、触摸屏、金属面板、端口和听筒是常见的放电点。

现场可靠性要求产品级的ESD防护、合理的外壳设计、接地、浪涌保护、电缆屏蔽以及能够降低放电风险的安装实践。

常见的ESD来源

ESD可能来自人员、工具、包装、线缆、设备表面、家具、地板、运动部件以及环境条件。了解来源有助于工程师和维护团队选择合适的控制方法。

人体放电

人体可以积累静电荷，并在触摸电子产品时释放。这是日常使用中最常见的ESD场景之一。

在产品设计和测试中，应考虑到按键、金属外壳、连接器壳体、键盘、听筒、读卡器、显示器和端口等触摸点。

带电的设备和工具

工具、夹具、托盘、测试设备、线缆或设备本身都可能带电，并对敏感电子设备放电。这是制造、维修、装配和实验室环境中的常见问题。

防静电安全工作台、接地工具、离子风机、导电容器和受控的搬运程序有助于降低这种风险。

包装和运输

塑料袋、泡沫、托盘、标签和运输材料可能产生静电荷。如果不使用防静电材料，敏感元器件和电路板在包装、运输、接收或存储过程中就可能受损。

防静电包装应根据物品的敏感度和预期的搬运环境进行选择。

线缆和外部接口

外部线缆可能通过连接器或外露金属部件将ESD引入设备。以太网端口、USB端口、RS-485端子、音频连接器、电源输入端、天线连接器和报警输入端可能都需要保护。

接口保护既要考虑正常工作，也要考虑用户的实际操作。经常被触碰或支持热插拔的端口需要精心的保护设计。

ESD标准与测试参考

ESD标准有助于定义产品、元器件和工作场所应如何测试或控制。不同的标准侧重于不同层面：产品抗扰度、元器件敏感性、工作场所控制、包装和制造过程管理。

IEC 61000-4-2

IEC 61000-4-2广泛用于电气和电子设备的静电放电抗扰度测试。它规定了用于评估设备对ESD事件（包括接触放电和空气放电）响应情况的测试方法。

接触放电通过与设备表面或测试点的直接接触施加ESD脉冲。空气放电则通过空气间隙施加测试，当测试尖端接近设备时，会产生火花。产品标准或项目要求通常规定必须满足的等级和性能判据。

IEC 61340-5-1

IEC 61340-5-1侧重于保护静电放电敏感器件的ESD控制程序。它阐述了建立、实施和维护ESD控制程序所需的管理和技术措施。

这类标准对于制造、装配、服务、包装和搬运过程非常重要。它帮助组织控制人员接地、工作区、材料、包装、培训、验证和操作纪律。

ANSI/ESD S20.20

ANSI/ESD S20.20是另一个主要的ESD控制程序标准，为处理敏感电气和电子零部件、组件及设备的组织所用。它为构建结构化的ESD控制程序提供要求。

它常用于电子制造和质量体系，组织需要文件化的程序、培训、产品认证、符合性验证、接地、包装和ESD保护区域管理。

元器件级ESD模型

元器件可以使用人体模型(HBM)和充电器件模型(CDM)等模型进行测试。这些测试有助于划分元器件敏感度等级，并指导搬运要求。

元器件级等级并不能自动证明成品的抗扰度。成品还需要系统级设计和测试，因为外壳、连接器、布线、接地、布局和保护元器件都会影响实际的ESD行为。

理解ESD防护等级

ESD防护等级描述了产品、元器件或接口被设计或测试所能承受的放电应力大小。在产品数据手册中，等级可能以接触放电电压、空气放电电压、人体模型电压、充电器件模型值或接口保护水平等形式出现。

这些数字应谨慎解读。更高的数字可能表明在特定条件下经过测试的抗扰度更强，但并不保证在任何安装环境中都能提供无限制的保护。

接触放电

接触放电通常比空气放电具有更好的可重复性，因为测试电极在放电发生前就已接触目标。它常用于导电表面、金属面板、连接器外壳和指定的测试点。

对产品设计而言，接触放电结果有助于工程师评估外露的导电部件如何承受ESD应力，以及放电路径是否得到安全控制。

空气放电

空气放电用于接触放电不适用的情况，例如绝缘表面、缝隙、塑料外壳、按键以及可能通过空气产生火花的区域。

空气放电的变化可能更大，因为湿度、接近速度、表面状况和间隙距离都会影响实际事件。这使得设计余量和实际测试变得重要。

性能判据

ESD测试不仅仅关乎产品是否能物理性地存活下来。性能判据定义了允许设备在测试期间和测试之后如何表现。

根据其应用和适用标准，产品可能被要求继续保持正常运行、自动恢复、需要用户重置或避免不安全行为。关键设备通常需要更严格的性能预期。

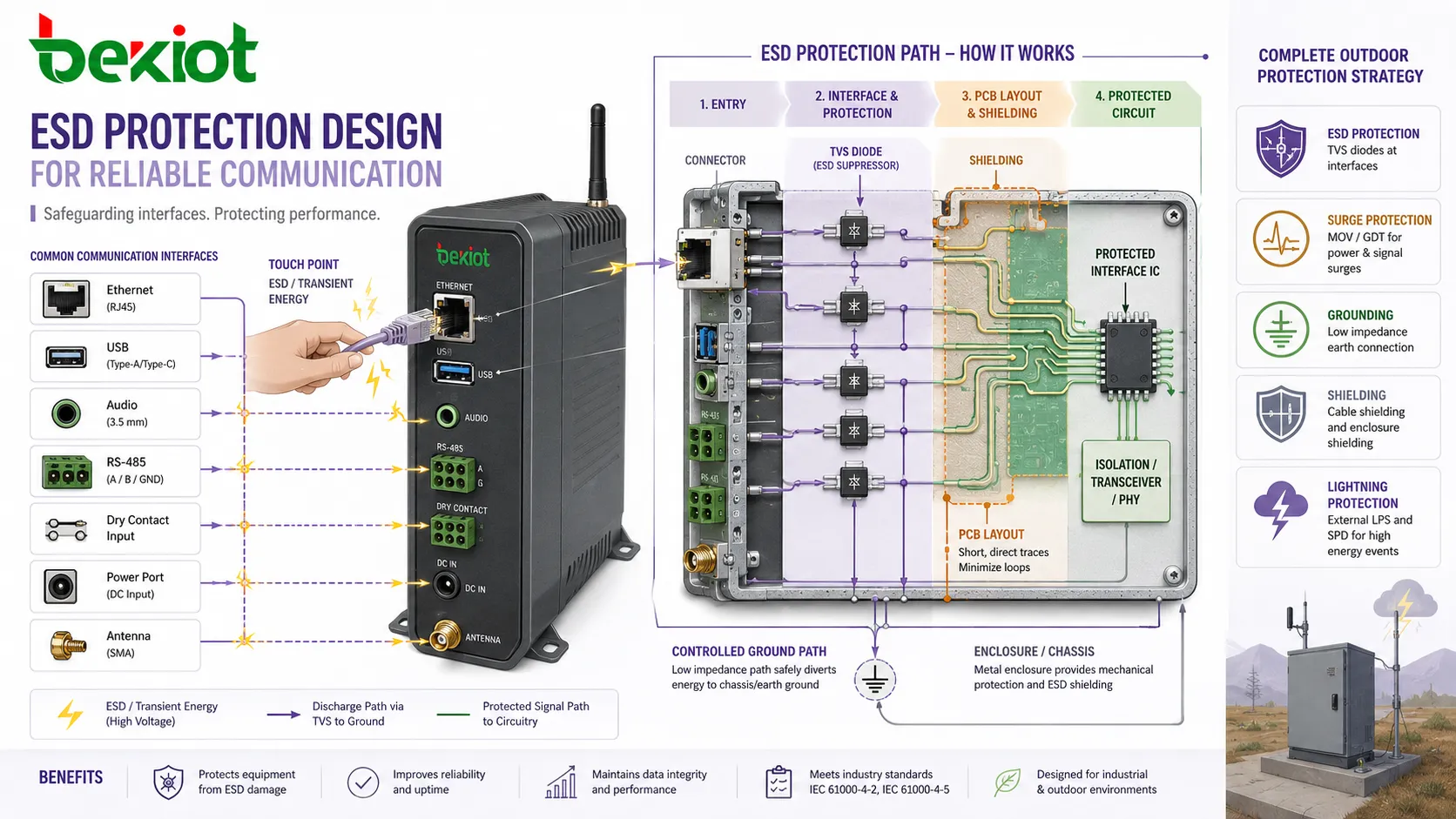

ESD防护设计方法

ESD防护通常由多个层面构建而成。如果外壳、电路板、连接器布局、接地和线缆设计薄弱，仅靠单个保护元件是远远不够的。

受控的放电路径

优秀的设计为ESD能量提供一条远离敏感电路的更安全路径。这可能涉及机壳接地、金属屏蔽、保护元件、放电间隙、接地层和低阻抗放电路径。

如果放电路径不受控制，ESD能量可能会流经信号线、微控制器引脚、音频电路、传感器或通信接口，从而增加故障风险。

保护元件

TVS二极管、ESD抑制器、电阻、电容、共模扼流圈和瞬态保护阵列等保护元件，常用在暴露的接口上。

元件选择应考虑工作电压、电容、钳位电压、响应时间、放电电流、接口速率、漏电流和布局位置。位置不佳的保护元件可能无法有效保护电路。

PCB布局

PCB布局对于ESD性能至关重要。保护元件应靠近入口点放置，并以短路径连接到地或机壳参考点。长走线会增加电感，降低保护效果。

接地层、保护走线、间隔距离、屏蔽和连接器放置都会影响放电路径。ESD设计应尽早开始，而不是在电路板完成之后。

外壳和机械设计

外壳影响着用户可以触碰产品的部位，以及放电能量可能进入的位置。塑料缝隙、金属面板、连接器开口、键盘、接缝和安装螺丝都需要审查。

机械设计可以利用屏蔽、间距、绝缘、导电涂层、密封垫设计和外露金属部件的谨慎布置，帮助将放电引导远离敏感电子器件。

线缆和接口保护

外部线缆可将ESD和瞬态能量带入设备。以太网、USB、音频、RS-485、干接点输入、电源端口和天线连接等接口，根据暴露风险可能需要保护。

对于室外或工业安装，ESD保护可能还需要与浪涌保护、接地、屏蔽和防雷策略协同工作。

制造和服务过程中的ESD控制

ESD保护不仅仅是在产品中设计进去。还必须在制造、装配、维修、测试、存储和运输过程中加以控制。敏感元器件在到达客户手中之前就可能损坏。

静电放电保护区域(EPA)

静电放电保护区域是一个静电荷受控的工作空间。它可能包含接地工作台面、防静电手腕带、防静电地板、导电容器、离子风机、湿度控制和经过批准的工装。

其目的是减少电荷积累，并提供安全的泄放路径。在操作敏感零件之前，人员应理解相关规则。

人员接地

人是静电放电的主要来源。手腕带、脚跟接地器、导电鞋、防静电地板和接地检测被用来降低人体放电风险。

接地装置应定期测试。佩戴但未正确连接的手腕带可能带来虚假的安全感。

防静电包装

敏感元器件和电路板应使用适当的防静电保护包装进行存储和运输。普通塑料袋或泡沫会产生静电，除非专门为ESD防护设计，否则不应用于敏感电子器件。

包装选择应考虑物品是否需要屏蔽、低起电、缓冲、防潮或标签。

培训与验证

培训帮助员工理解ESD控制为何重要，以及如何遵守程序。验证通过审核、电阻检查、工位检查和过程评审来确认程序是否有效运行。

没有培训和验证，ESD规定可能只停留在纸面上，而在日常操作中失效。

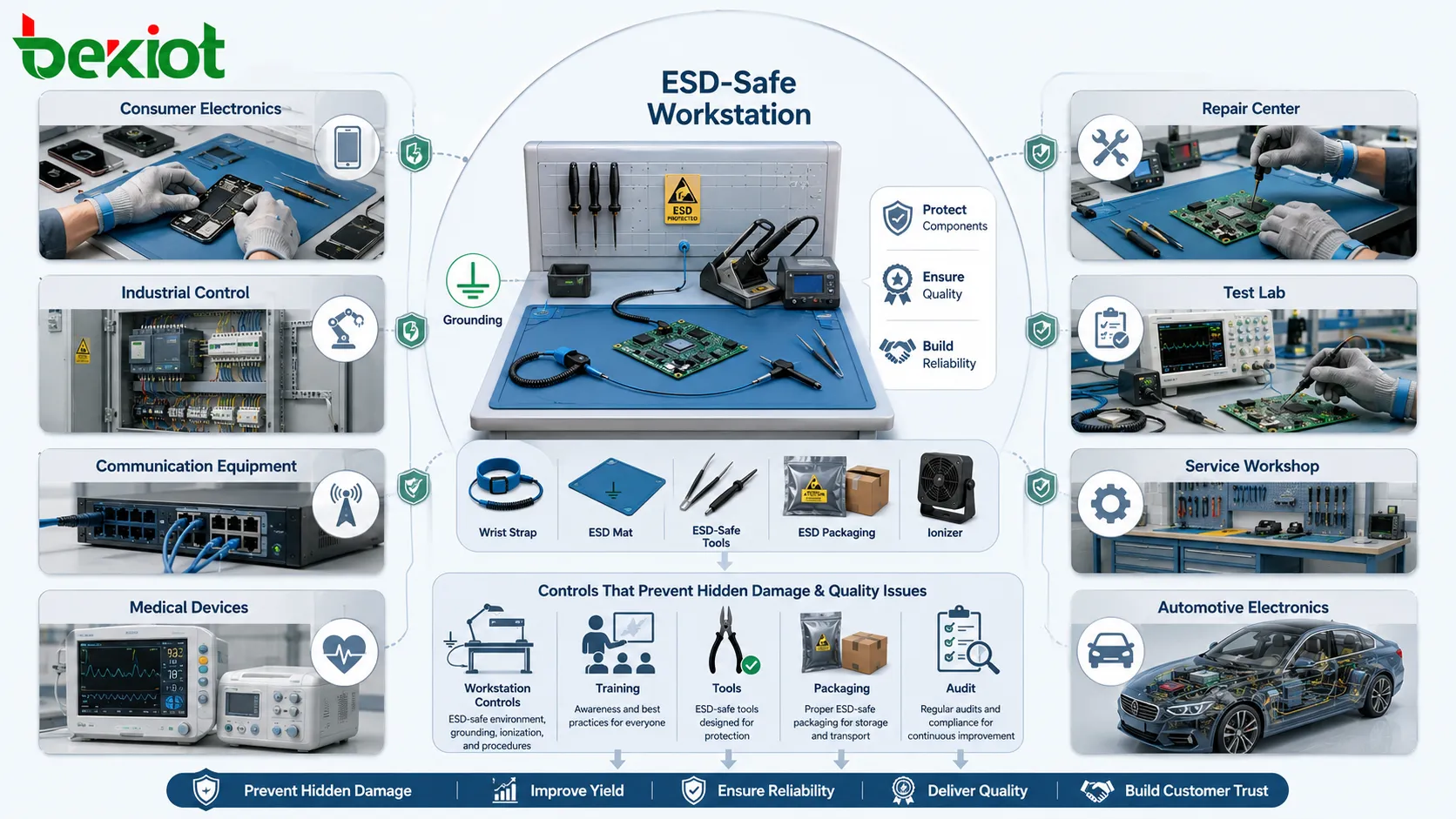

在不同系统中的应用

凡是电子设备会被触摸、搬运、安装、维修或连接到外部接口的地方，都需要ESD保护。所需的保护水平取决于环境和风险。

消费电子

手机、平板、笔记本电脑、可穿戴设备、游戏手柄、耳机、智能家居设备和充电器经常被用户触摸。按键、屏幕、端口、外壳和连接器必须能承受日常的ESD事件。

良好的ESD设计有助于防止复位、触摸失灵、端口损坏、充电异常以及用户可见的故障。

工业控制系统

工业控制器、人机界面、传感器、PLC模块、电机驱动器和远程I/O设备可能安装在电磁环境嘈杂的场所。操作人员在正常工作中可能触摸面板、线缆、端子和金属外壳。

工业ESD保护应与EMC设计、接地、机柜布线、屏蔽和浪涌保护协调配合。

通信和对讲设备

通信设备通常包括听筒、扬声器、麦克风、按键、以太网端口、电源输入端、继电器输出和用户可接触的面板。这些触摸点和接口需要ESD方面的考虑。

在室外求助点或设施通信项目中，可以考虑 Becke Telcom BHP-SOS 对讲系列，其中坚固的紧急呼叫、按键交互和接口保护需要与现场接地及安装条件一同评估。

医疗和实验室设备

医疗和实验室设备可能含有敏感传感器、显示器、测量电路和数据接口。ESD会影响精度、可靠性或设备可用性。

设计和处理程序应与设备风险等级、操作环境和法规要求保持一致。

汽车和交通系统

车辆、铁路系统、充电站、售票机、乘客信息显示器和交通枢纽面临频繁的人体接触和不断变化的环境条件。

ESD保护有助于提高按键、屏幕、连接器、通信模块和控制电子设备的可靠性。

制造和维修工作站

电子制造、维修中心、测试实验室和服务车间必须在操作过程中控制ESD。元器件在组装到受保护的产品中之前可能更加脆弱。

工位控制、培训、工装、包装和审核对于减少隐性损伤和质量问题至关重要。

常见的ESD问题

ESD问题可能表现为明显的硬件故障，也可能表现为难以察觉的不稳定。由于放电事件很快且常常不可见，没有结构化的测试，很难找到根本原因。

意外的设备复位

当用户触摸按键、线缆、金属框架或连接器时，设备可能重启。这可能表明放电能量正在进入复位线路、电源电路、通信接口或处理器引脚。

可能需要改善接地、保护元件、滤波、布局更改和外壳设计。

通信端口故障

以太网、USB、串口、音频、干接点和电源输入等端口可能被ESD事件损坏。故障可能表现为连接丢失、通信时断时续、误码率高或端口完全损坏。

应根据数据速率、电容限制、工作电压和暴露水平选择接口专用保护。

误报警或输入错误

ESD可能触发虚假的输入信号、按键动作、报警事件、传感器读数或控制命令。这对于门禁、报警系统、工业控制和应急设备尤其麻烦。

去抖、滤波、屏蔽、接地和输入保护可以减少误触发。

潜在的可靠性失效

产品可能通过最终测试，但之后却因生产或服务过程中的ESD削弱了元器件而失效。这类失效代价高昂，因为它们可能在发货或安装后才显现。

这就是为什么ESD控制程序不仅在产品设计中很重要，在制造和维修过程中也同样重要。

选型与部署考虑

在评估ESD保护时，采购和工程师应同时审查数据手册上的等级和实际安装条件。只有考虑到应用、布线、接地和环境，产品等级才有意义。

检查所标注的测试方法

数据手册可能给出一个ESD数值，但还应说明该等级是指接触放电、空气放电、HBM、CDM还是其他测试方法。这些不可相互替代。

对于成品设备，系统级抗扰度测试通常比单纯的元器件等级更有参考意义。

检查外露的触摸点

用户接触的任何部分都应检查。按键、把手、屏幕、连接器外壳、键盘、金属壳体、螺丝和外部端口都可能成为放电点。

在公共或工业设备中，触摸点可能比室内消费产品更频繁地受到更强ESD事件的冲击。

考虑安装环境的接地

ESD保护通常依赖于接地和等电位连接。如果安装环境不能提供适当的参考地或放电路径，保护效果可能会打折扣。

室外机柜、金属立杆、控制面板、机架、屏蔽电缆和电源系统应作为整个安装的一部分加以审查。

将ESD与EMC和浪涌保护协同考虑

ESD是电磁兼容性（EMC）的一部分。产品可能还需要防护电快速瞬变、浪涌、辐射干扰、传导干扰和雷电相关事件。

对于室外和工业系统，ESD保护应与更广泛的EMC和浪涌保护设计协同进行，而不是孤立地处理。

ESD保护最佳实践

良好的ESD保护结合了产品设计、受控操作、正确安装和定期检查。没有任何单一措施能解决所有的ESD风险。

尽早设计保护

ESD保护应尽早纳入产品设计。等到合规性测试之后再进行，往往会导致困难的重新设计、额外成本和布局上的妥协。

早期的规划可以让工程师正确地放置保护元件、规划放电路径、设计外壳并选择合适的连接器。

使用分层保护

分层保护可以包括机械间距、屏蔽、接地、TVS二极管、滤波、隔离、软件恢复和操作控制。

如果某一层不够完美，其他层可以帮助降低风险。这种方法比仅依赖单个元件更稳健。

控制工作场所

对于制造和维修，应使用防静电工作区、接地工装、经认可的包装、培训和验证。敏感的电路板不应放置在普通塑料、泡沫、地毯或不接地的表面上。

工作场所控制可以减少隐性损伤，并在设备投入现场之前提高产品质量。

测试真实使用场景

ESD测试应反映真实的触摸点和使用模式。测试连接器、按键、金属部件、接缝、端口和用户可接触区域。在适用的情况下，应同时考虑上电状态和工作状态。

贴近实际的测试有助于发现在简单的实验室检查中不易暴露的问题。

记录等级和限制

ESD等级、测试条件、受保护的端口、安装要求以及搬运注意事项都应清晰记录。维护团队和系统集成商在部署时需要这些信息。

清晰的文档可以防止误用，并帮助团队了解产品被设计来承受哪些情况。

常见问题

即使看不到火花，ESD也可能损坏设备吗？

是的。许多ESD事件小到无法看到或感觉到，但仍然强大到足以损坏敏感的电子元器件或造成潜在的可靠性问题。

塑料外壳能防止所有的ESD问题吗？

不能。塑料可以减少与内部电路的直接接触，但放电仍可能通过接缝、按键、连接器、线缆、螺丝或附近的空气间隙进入。外壳设计必须与电路保护一同审查。

为什么有些设备通过了工厂测试，后来却因ESD而失效？

潜在的ESD损伤会削弱元器件，而不会立即造成失效。设备可能通过基本测试，但随后在温度变化、反复运行或额外的电气应力下发生失效。

ESD保护和浪涌保护是一回事吗？

不是。ESD是通常与静电和人体或物体接触相关的非常快的放电事件。浪涌事件通常是来自电力系统、开关操作或雷电效应的高能量瞬态。两者都可能需要保护，但设计方法不同。

现场服务技术人员如何降低ESD风险？

他们可以在合适的情况下使用防静电手腕带，避免普通塑料表面，将电路板保存在保护包装中，正确接地自身和工具，控制操作程序，并避免不必要地触碰外露的元器件。

如果设备一碰就复位，应该检查什么？

检查接地、外壳搭接、按键和连接器保护、PCB布局、复位电路滤波、电缆屏蔽、电源稳定性，以及外露触摸点是否具有合适的放电路径。
