通用输入/输出通常缩写为 GPIO，是一种灵活的数字接口，处理器、控制器、嵌入式板卡、工业设备、安防设备和通信系统都可通过它感知外部状态或控制外部动作。GPIO 引脚通常可由软件配置为输入或输出，使同一硬件平台能够支持按钮、传感器、继电器、报警、指示灯、门磁、复位信号以及许多简单控制任务。
与以太网、USB、RS-485、CAN 或其他通信接口相比，GPIO 看起来很简单，但在真实系统中作用很关键。它让设备能够把物理事件直接连接到软件逻辑，例如门被打开、故障触点变化、继电器吸合、报警灯亮起，或控制器收到紧急触发。本文说明 GPIO 如何工作、提供哪些功能，以及它在实际系统设计中创造价值的场景。
GPIO 的基本含义

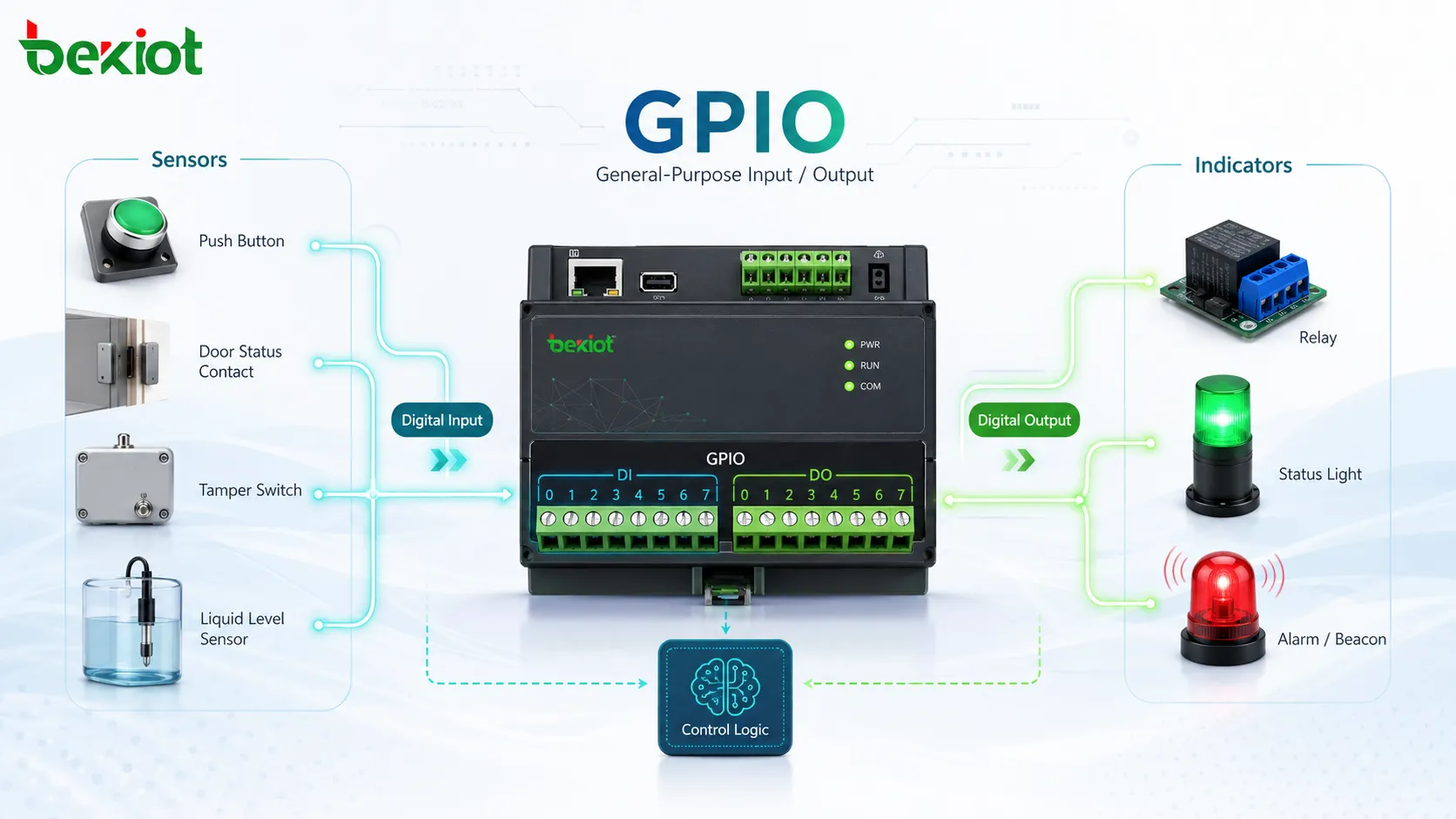

GPIO 指未被永久分配给某一固定功能的数字引脚或端子。系统设计人员和软件开发人员可以根据项目需要配置它。在微控制器上，GPIO 可能表现为芯片上的小引脚；在工业设备上，它可能表现为标有 DI、DO、I/O、报警输入、继电器输出、触发输入或干接点接口的端子排。
“通用”这个词很重要。它表示只要电气要求匹配，同一个物理接口就能支持多种外部连接。例如，一个 GPIO 输入在某个产品设计中可读取按钮，在另一个设计中则可用于检测防拆开关、液位传感器或门状态触点。
GPIO 在设备中的工作方式
输入模式
当 GPIO 引脚被配置为输入时，设备会读取该引脚的电气状态。在许多数字电路中，该状态会被解释为 HIGH 或 LOW。根据电路设计，HIGH 可能表示有效信号、闭合触点或检测到的电压电平，而 LOW 可能表示无效信号或断开触点。
输入模式常用于按钮、磁性门磁、移动探测器、报警触点、限位开关、急停反馈、传感器输出和监视信号。为避免悬空或读数不稳定，输入电路通常使用上拉或下拉电阻。这些元件在外部触点未主动驱动信号时，帮助定义已知的默认状态。
输出模式
当 GPIO 引脚被配置为输出时，设备会把该引脚驱动到选定的数字状态。该输出可用于控制 LED、启动蜂鸣器、触发继电器、复位另一个电路、使能模块，或向连接设备发送简单控制信号。
在实际安装中，GPIO 输出很少直接驱动大负载。它通常控制晶体管、光耦、继电器模块、固态继电器或驱动电路。这样既能保护控制器，也能让 GPIO 信号切换更高电压或更大电流的设备，例如警报器、门锁、信号灯、道闸电机或外部报警设备。
软件配置
GPIO 行为通常由软件或固件定义。开发人员可以配置方向、初始状态、中断行为、去抖逻辑、极性、上拉或下拉模式，有时还可配置复用引脚功能。这种灵活性使一个硬件平台能够适配多个产品或不同项目要求。
部分系统会通过网页界面、配置文件、设备管理平台或 API 暴露 GPIO 设置。在这些情况下，安装人员可以把一个物理输入绑定到事件规则，例如“门被强行打开”“故障输入有效”或“按下报警复位”，而无需重写底层固件。
GPIO 的关键功能
GPIO 的价值在于，它能把简单物理状态转换为软件可识别的事件，也能把软件决策转换为物理动作。在许多系统中，它是设备与周围环境之间最小、也最直接的接口。
| GPIO 功能 | 典型信号类型 | 常见用途 |
|---|---|---|
| 数字输入检测 | 高/低、开/闭、有效/无效 | 读取按钮、门磁、故障触点、传感器输出和报警触发 |
| 数字输出控制 | 开/关控制信号 | 激活继电器、指示灯、蜂鸣器、门锁、复位线和外部模块 |
| 中断触发 | 上升沿、下降沿、电平变化 | 快速响应紧急输入、防拆事件、限位开关或传感器变化 |
| 状态反馈 | 设备就绪、报警有效、故障状态 | 向控制器报告设备健康、链路状态、继电器位置或工艺状态 |
| 联锁逻辑 | 许可或禁止信号 | 在必要条件确认前防止不安全动作 |
除基本开/关控制外，GPIO 还可支持事件驱动流程。例如，输入变化可以立即触发软件中断，而不是等待周期轮询。在安全监测、门禁控制、报警通知、工业设备保护和应急响应流程等对响应时间有要求的系统中，这一点很重要。
为什么 GPIO 具有系统价值
它把数字系统与物理事件连接起来
许多现代系统依赖软件平台、IP 网络、云仪表盘和数据接口。然而真实现场仍然存在门、按钮、传感器、继电器、警报器、闸门、机柜、水泵和机械设备。GPIO 可把这些物理元素接入数字控制层，而不要求每台设备都支持复杂通信协议。
这使 GPIO 在改造项目中尤其有用。旧报警面板、门禁控制器、机器控制器或环境传感器上的传统触点输出，通常可以接入 GPIO 输入，使新的软件系统能够监测旧设备，而无需一次性全部替换。
它简化控制和事件逻辑
对于许多任务，GPIO 比完整数据协议更高效。如果设备只需要知道触点是开还是闭，GPIO 输入可能比串口或网络集成更快、更便宜，也更容易维护。同样，如果系统只需打开或关闭一个继电器，GPIO 输出就能提供直接且容易理解的控制路径。
简单并不代表价值低。在许多关键任务环境中，清晰的二进制逻辑更受欢迎，因为它易于测试、记录和排障。技术人员可以用万用表测量触点状态，验证继电器动作，并快速隔离布线问题。
它提升集成灵活性
GPIO 允许同一设备参与许多不同系统。控制器可以接收来自传感器的报警输入，向公共广播系统输出触发信号，启动警示灯，向监控平台报告设备状态，或与门禁设备协同工作。这种灵活性减少了每个项目都定制硬件的需要。
在可扩展系统中，GPIO 也可以成为分层集成的一部分。简单现场信号先通过 GPIO 进入系统，再变成软件事件、网络消息、仪表盘告警、日志记录或自动化流程。这样，一个简单电气状态就会变成可追踪的运营事件。
电气与设计注意事项
电压等级与电流容量
GPIO 设计中最重要的检查之一是电气兼容性。许多嵌入式 GPIO 引脚工作在 3.3 V 或 5 V 逻辑电平，而工业现场信号可能使用 12 V、24 V 或继电器干接点。直接连接不兼容电压可能损坏设备。
设计人员通常使用接口电路、光电隔离器、电平转换器、继电器模块或工业 I/O 板，将敏感电子电路与现场布线隔开。对于输出，还必须仔细检查电流容量。能驱动小 LED 的 GPIO 引脚，不一定能在没有驱动电路的情况下驱动继电器线圈、门锁、警报器或电机输入。
信号极性与默认状态
GPIO 逻辑可以是高电平有效，也可以是低电平有效。在高电平有效设计中，HIGH 表示事件有效；在低电平有效设计中，LOW 表示事件有效。两种方式都很常见，因此安装人员必须在配置和调试时确认极性。
默认状态同样重要。一些报警和安全设计偏好常闭回路，因为线缆被剪断或断开时可被检测为异常；另一些设计则使用常开回路来实现简单触发。正确选择取决于安全要求、监测需求和设备能力。
噪声防护与去抖
机械触点在打开或闭合时可能抖动，产生快速跳变，软件可能误判为多个事件。去抖逻辑会要求信号在规定时间内保持稳定，然后才接受该状态。
长距离电缆、工业环境、电机、电源和电磁干扰也可能引入噪声。在恶劣安装环境中，可能需要屏蔽线缆、正确接地、防浪涌、隔离和输入滤波。GPIO 应被视为系统布线设计的一部分，而不只是软件设置。
GPIO 的典型应用
门禁与安防系统
GPIO 广泛用于门禁和安防系统。输入可检测门状态、出门按钮、防拆开关、紧急释放信号、移动探测器输出或入侵报警触点；输出可启动门锁、警报器、频闪灯、继电器或报警面板。
在集成安防平台中，GPIO 输入可以成为触发录像、发送告警、改变门状态或显示摄像机画面的事件。即使主系统已经基于 IP，GPIO 仍然有用，因为许多现场设备仍提供可靠的触点输入和继电器输出。

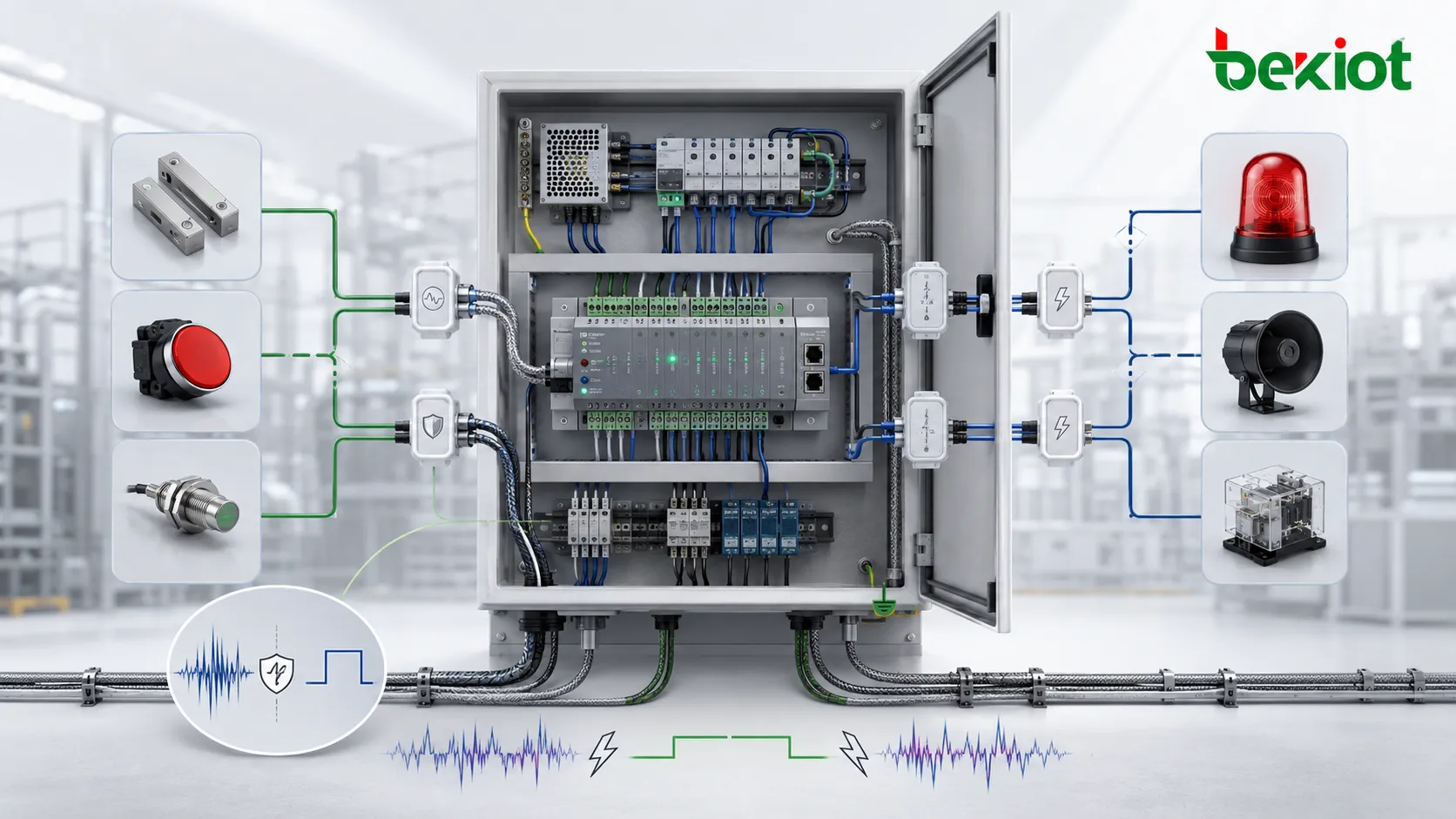

工业自动化与机械设备
工业系统使用 GPIO 处理限位开关、机器状态反馈、启动/停止命令、故障信号、联锁、堆叠灯、输送线传感器和控制面板按钮。简单数字 I/O 依然常见，因为它坚固、易检查，并兼容许多控制器。
GPIO 可以支持本地控制逻辑，也可以把设备连接到上层监控系统。例如，机器故障输出可以接入网关输入，再上报到维护仪表盘或报警通知系统。
嵌入式设备与物联网产品
GPIO 是嵌入式开发中最常见的接口之一。它让小型设备能够与 LED、按钮、传感器、继电器、显示屏、扩展模块、唤醒信号和电源控制电路交互。开发人员在原型设计和成品中都会使用 GPIO。
在物联网系统中，GPIO 可以把物理输入转换为联网事件。漏水传感器、机柜门开关、振动报警或紧急按钮，都可能先通过数字输入引脚进入系统，再由固件处理并通过网络传输。
楼宇系统与设施设备
设施系统常使用类似 GPIO 的接口处理 HVAC 状态、发电机报警、UPS 故障输出、火灾报警继电器、电梯信号、闸门控制、照明触发和环境监测。这些信号帮助楼宇运营人员协调安全、能源管理和运营响应。
由于许多楼宇设备来自不同厂商和不同年代，GPIO 提供了一种实用的共同接口。它可能无法像完整协议那样提供详细数据，但能可靠传达重要的二进制状态，例如报警有效、存在故障、设备运行或门已打开。
通信与应急设备
通信终端、广播控制器、对讲机、网关、应急电话和调度相关设备，可能使用 GPIO 处理报警输入、呼叫触发、继电器输出、外部按钮、警示灯、开门控制或系统状态反馈。这让语音通信、可视通知和物理控制能够协同工作。
例如，按下紧急按钮可以激活 GPIO 输入、发起呼叫、触发继电器并通知监控平台。继电器输出也可控制信标灯、本地警报器、闸门或外部录音系统。这类流程在工业现场、校园、交通设施和公共安全环境中尤其有用。
GPIO 与其他接口的比较
GPIO 不应与通信协议混淆。它不像以太网、Modbus、CAN、RS-485、USB 或 SIP 那样承载结构化消息，而主要表示简单数字状态。因此它易用，但可传输的信息量有限。
如果系统需要详细数据、诊断、寻址、认证或多设备通信，基于协议的接口通常更合适。如果任务只是简单事件检测或开/关控制，GPIO 往往更直接且更经济。许多系统会同时使用两者：GPIO 负责本地物理触发，网络协议负责管理、日志和远程操作。
GPIO 使用最佳实践
接线前先定义事件逻辑
连接线缆之前，系统设计人员应定义每个输入和输出的含义。清晰的 I/O 清单应说明信号名称、方向、电压等级、有效状态、正常状态、连接设备、线缆路径以及预期软件动作。这样可避免安装和后续维护中的混乱。
把 GPIO 事件映射到运营流程也很有用。例如，门磁输入不应只标记为“DI1”，还应记录为“设备间门状态”，并明确正常打开、强行打开、报警延时、日志和通知的处理方式。
在可靠性关键场景使用隔离
隔离可保护敏感电子元件免受电压尖峰、接地环路、布线故障和外部设备问题影响。在工业、户外、门禁和应急环境中，隔离输入和继电器输出通常比直接 GPIO 连接更安全。
涉及长距离布线时，安装人员还应考虑浪涌保护、线缆屏蔽、接地策略，以及与高压或大电流电缆分离布线。这些做法可减少误触发，并在长期运行中保护设备。
调试阶段测试每一种状态
GPIO 调试应包括正常状态、有效状态、线缆断开行为、报警复位、断电恢复和软件事件日志。只验证一次信号能工作是不够的，系统应在接近真实的运行条件下测试。
对于安全相关功能，测试还应确认失效安全或失效保护行为。如果发生断电、断线或设备重启，系统应进入预期状态，并在需要时生成清晰的维护或报警记录。
总结
GPIO 是一种简单但强大的接口，使电子系统能够检测物理事件并控制外部动作。它支持数字输入、数字输出、继电器、触点、报警、指示器、联锁和许多实用集成流程。从嵌入式产品和物联网设备，到门禁控制、工业自动化、楼宇系统和应急通信设备，GPIO 仍是连接软件逻辑与现实条件的最有用方式之一。
优秀的 GPIO 设计不只是分配引脚，还需要正确的电压匹配、清晰的信号逻辑、可靠布线、隔离、文档和充分测试。设计得当时，GPIO 能让系统响应更快、更灵活、更易维护，也更容易在混合设备环境中集成。
常见问题
GPIO 可以用于长距离电缆吗？
GPIO 可以通过电缆使用，但距离取决于电压等级、线缆质量、噪声环境、输入设计和保护方式。对于长距离或恶劣环境，隔离 I/O 模块、屏蔽线缆、防浪涌或基于协议的远程 I/O，通常比直接布线更可靠。
GPIO 与继电器触点有什么区别？
GPIO 通常是控制器上的电子数字输入或输出，而继电器触点是电气隔离的机械或固态开关接口。继电器可以帮助低功率 GPIO 输出控制更高功率或电气隔离的电路。
为什么 GPIO 输入有时会误触发？
误触发可能来自触点抖动、输入悬空、接地不良、电气噪声、长距离非屏蔽电缆、错误的上拉或下拉设置，或电压等级不匹配。去抖滤波和正确布线设计通常能减少这些问题。
安装后是否应记录 GPIO 设置？
是的。每个输入和输出都应记录连接设备、有效状态、正常状态、电压等级、线缆标签、软件规则和测试结果。良好文档能让排障、扩展和设备更换容易得多。
GPIO 能否替代完整通信协议？
只有当所需信息很简单时，GPIO 才能替代协议，例如开/关、开路/闭合、报警/正常或启用/禁用。如果系统需要详细数值、命令、设备寻址、诊断或安全功能，通常仍需要通信协议。
