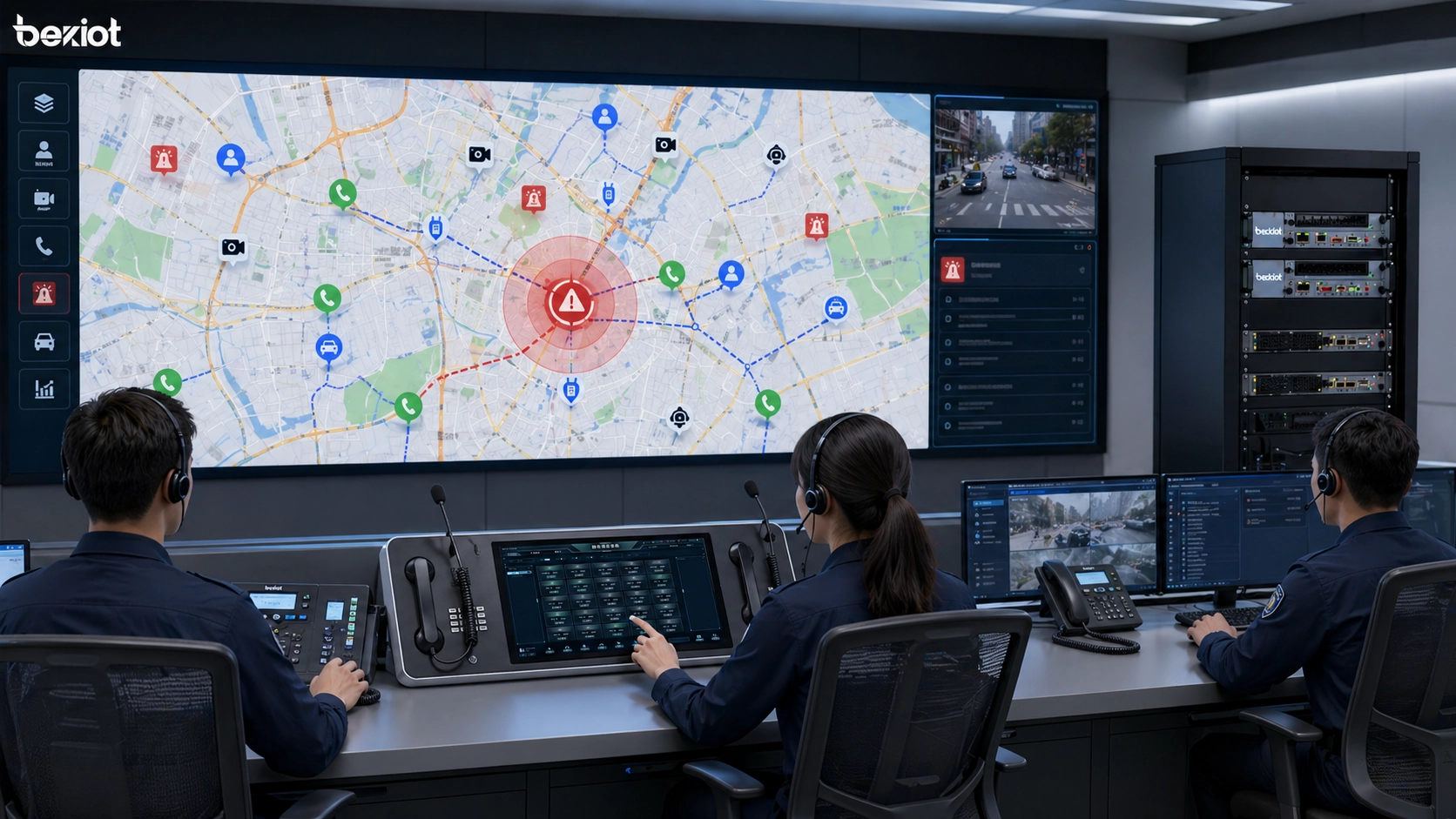

基于地图的调度是一种可视化指挥与通信方式，它把人员、设备、告警、摄像机、通信终端、广播分区、车辆以及现场资源放置在数字地图上进行统一呈现和操作。调度员不再只依赖列表、编号、分机名称或彼此独立的监控屏幕，而是能够直接看到事件发生的位置、周边有哪些可用资源，以及下一步应该采用哪一种通信路径。
从实际应用角度来看，基于地图的调度是把位置感知能力与通信控制能力结合起来。调度员收到的不是单纯的一条告警或一通电话，而是可以在 GIS 地图、场区平面图、楼层图、隧道示意图、园区布局图或设施地图上看到事件所在位置。通过同一个界面，调度员可以呼叫 SIP 对讲终端、联系应急电话、打开附近摄像机、启动对应广播分区、通知相关队伍，或者记录整个处置过程。
这种方式广泛应用于工业设施、交通系统、隧道、综合管廊、机场、港口、校园、医院、能源场站、公共安全平台、安防中心和应急通信网络。对于终端和现场资源大量分布在广阔或复杂区域内的项目而言，它尤其有价值。通过把通信资源转化为地图上的可见对象，基于地图的调度可以帮助控制室更快响应，并以更好的现场态势理解来完成指挥决策。
基于地图的调度是一种以地图界面作为主要操作视图的调度模式，用于定位事件、监控资源并协调通信。这里的地图可以是地理信息系统地图，也可以是建筑楼层平面图、车站布局图、隧道区段图、园区示意图，或根据工业现场绘制的定制化图纸。其关键点在于，调度动作是围绕“位置”来组织的。
基于地图的调度的核心含义是空间化指挥。传统调度系统通常从电话号码、设备列表、分组名称或事件日志开始处理问题；而基于地图的调度首先关注的是“事情发生在哪里”。当位置被明确之后，调度员就能理解周边资源分布，并选择合适的响应路径。
这使得基于地图的调度不同于简单的地图展示。普通地图只能显示点位，而真正的基于地图的调度系统允许调度员通过地图直接采取行动：呼叫、广播、监听、确认、升级、联动视频、查看设备状态，并协调现场响应。
基于地图的调度把位置变成一个可操作的控制点，而不仅仅是一个视觉参考。
调度工作通常具有很强的时效性。当告警、呼叫请求、设备故障或紧急事件出现时，控制室不仅需要知道发生了什么，还需要知道事件发生在什么位置，以及附近有哪些资源可以使用。位置会直接影响响应时间、资源选择、风险判断和通信优先级。
在大型设施中，两个看起来名称相近的设备点位可能存在很大差异。一个可能位于隧道区段内，另一个可能位于设备间，还有一个可能靠近公共入口。单纯基于列表的界面不一定能清楚显示这些差异，而基于地图的界面可以让调度员立即理解空间关系。
因此，在物理布局复杂、资源分布广泛且快速响应依赖清晰现场认知的环境中，基于地图的调度具有特别高的应用价值。
基于地图的调度首先需要完成资源映射。系统需要知道每一台设备、每一个人员、分区、告警点、摄像机、广播扬声器、门禁点、房间、车辆或应急终端所在的位置。这些位置数据可以来自 GIS 坐标、人工点位配置、建筑图纸、楼层地图、隧道里程标、分区编号或定位系统。
当资源完成映射后，它们会以图标、标签、图层、区域或状态标记的形式出现在地图上。调度员可以搜索、筛选、缩放、选择图层，并聚焦特定类型的资源。例如，操作员可以只显示应急电话、只显示离线终端、只显示事件附近的摄像机，或者只显示某一区域内的广播分区。
这个过程把静态资产信息转化为可操作的地图对象。调度员不必先在表格中查找设备，再到另一个系统中确认其状态，而是可以直接在地图上找到设备并执行操作。
当事件发生时，系统会把该事件关联到地图上的某个点位或区域。现场用户可能按下 SOS 按钮，SIP 对讲终端可能主动发起呼叫，告警可能被触发，设备可能掉线，摄像机智能分析事件也可能出现。调度平台随后会在地图上显示事件位置，并可突出显示附近资源。
调度员可以通过联动动作进行处置。常见动作包括呼叫最近的终端、打开附近视频画面、向选定区域广播、联系现场人员、升级到其他调度席位、确认告警，以及记录处置流程。
这种流程把调度从孤立的事件处理转变为基于位置的事件响应。事件不再只是日志中的一行记录，而是变成一个可见的现场场景，周边资源和响应选项都可以同步呈现。
当事件、事件位置以及可用响应资源同时显示出来时，基于地图的调度价值才会真正体现。
可视化位置管理是基于地图的调度最重要的功能。调度员可以看到通信终端、应急点、摄像机、人员、广播分区、门禁点、车辆以及高风险区域的分布情况。相比仅通过列表管理大量资源，这种方式更加直观，也更便于现场判断。
在隧道、工厂、园区、交通枢纽、港口、矿山和大型公共设施中，位置关系会直接影响响应效率。调度员可能需要知道哪个对讲终端距离告警最近，哪个摄像机覆盖同一区域，哪个操作员可用，以及应该向哪个广播分区发布警示。
地图界面通过展示资源与事件之间的物理关系，可以帮助调度员更快回答这些问题。
当地图能够同步显示实时状态时，基于地图的调度才最有实用价值。设备图标可以显示在线、离线、忙碌、空闲、告警中、维护中、通话中、故障或未注册等状态。人员或调度席位也可以显示可用、忙碌、离岗或正在处理事件。
这一状态层非常关键，因为地图上显示的设备并不一定意味着它当前可用。如果一台应急电话离线、一个 SIP 对讲已经占线，或者一个广播功放处于故障状态，调度员就需要选择其他路径。实时状态把地图从静态位置面板变成动态的运营资源视图。
在应急通信中，知道资源是否可用，往往和知道资源安装在哪里同样重要。
在基于地图的调度系统中，地图上的设备可以成为直接操作点。调度员可以点击应急电话、SIP 对讲、工业电话、调度台或语音终端，根据系统权限发起呼叫、开启对讲、转接会话、监听通道或建立会议。
广播也可以通过地图驱动。调度员可以选择某一栋楼的楼层、隧道区段、生产区域、站台分区、仓库区域或园区范围，并向对应广播分区发送实时喊话或预录语音。这通常比只根据编号或技术标签选择分区更直观。
当呼叫、对讲和广播都与地图对象关联之后，调度员可以按照位置进行操作，而不必记住每个分机号、终端 ID 或分区代码。
基于地图的调度通常会与视频监控和告警系统协同工作。当呼叫或告警被触发时，平台可以显示附近摄像机、相关告警点、关联门禁设备或联动的现场终端。这可以帮助调度员在决定如何响应之前，先确认现场情况。
告警联动同样重要。火灾告警、入侵告警、设备故障、环境传感器、SOS 呼叫、门禁事件和系统健康告警都可以关联到地图位置。调度员可以查看事件位置，然后使用语音、视频、广播和任务派发工具处理情况。
这使得基于地图的调度不只是一个通信界面，而是覆盖多系统的可视化事件处置层。
最强的系统价值之一是更快响应。如果没有地图化视图，调度员可能需要先阅读告警信息，再搜索设备、识别位置、打开另一个系统查看视频、查找广播分区，然后联系现场人员。每一步都会消耗时间。
基于地图的系统缩短了这一决策路径。事件会在上下文中出现，附近资源清晰可见。调度员可以在同一可视化环境中打开视频、呼叫终端、向该区域广播，并分配响应动作。这对于应急和安全相关场景尤其有价值。
对于大型场所而言，即使在定位和理解事件上节省几秒钟，也可能提升整体响应质量。
复杂场所可能包含数百甚至数千个设备、分区、分机、摄像机、告警点和用户。如果调度员必须通过名称和编号在脑海中连接这些对象，工作负担会非常重。基于地图的调度通过直接呈现空间关系来降低这种负担。
调度员可以看到事件周边有哪些资源、哪些设备在线、应该通知哪个区域，以及哪条路径更可能有效。这对经验丰富的操作员有帮助，对新员工、跨班组团队或临时应急指挥小组则更有价值。
一个好的调度系统不仅要功能强大，还必须在压力环境下易于理解和操作。
基于地图的调度通过把复杂现场信息转化为可见的运营关系，让调度工作更清晰。

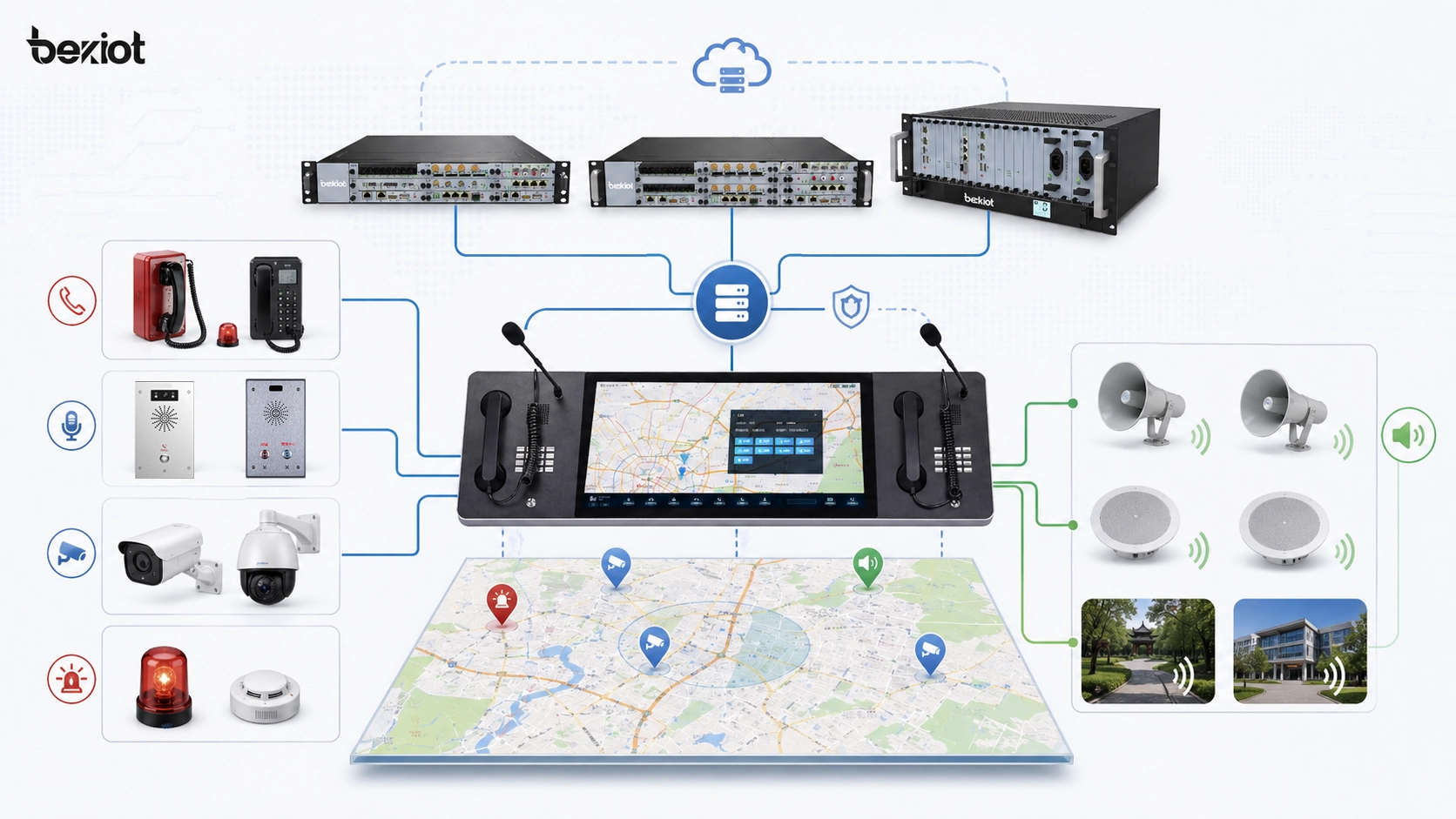

完整的基于地图的调度架构通常包括三个主要层级：地图层、通信层和业务层。地图层用于展示 GIS 地图、设施图纸、楼层平面图、隧道示意图、现场分区、设备点位和运营叠加信息。通信层连接 SIP 服务器、IP PBX 系统、调度服务器、语音网关、对讲终端、广播系统和通信中继。
业务层负责事件流程、权限控制、告警规则、日志、录音、任务记录、设备状态、报表和系统集成。这些层级必须协同工作。地图显示资源在哪里，通信层让操作变成可能，业务层则为响应过程提供结构、权限和可追溯性。
这种架构说明，基于地图的调度并不只是一个图形界面，而是地图数据、语音通信、设备状态、事件逻辑和运营流程共同组成的综合系统。
SIP 与 IP 通信通常是基于地图的调度的重要基础。SIP 对讲、IP 电话、工业电话、应急电话、调度台、音频网关和 IP 广播终端都可以作为地图化资源进行呈现。当调度员选择某个设备时，系统可以发起 SIP 呼叫、组呼、会议、广播或对讲。
基于 IP 的架构也让集成更容易。语音终端可以与调度平台共享网络状态、注册状态、事件触发、日志和控制信息。它们也可以比孤立的模拟设备更自然地与摄像机、告警、门禁系统和监控平台联动。
通过这种方式，基于地图的调度不再只是位置显示，而是面向 IP 通信资源的统一运营层。

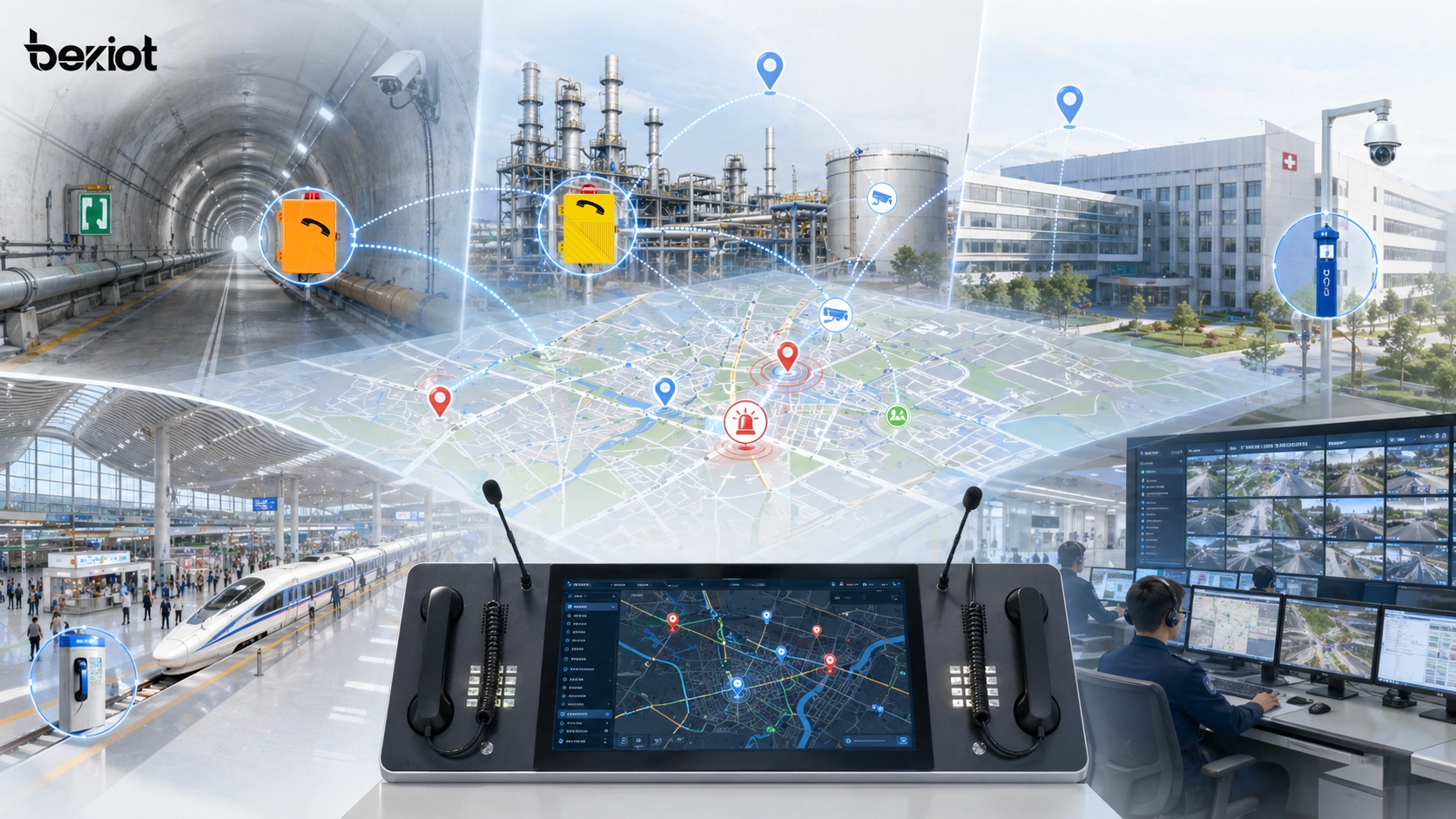

隧道、综合管廊、高速公路、铁路系统、地铁车站和交通枢纽是基于地图的调度的重要应用场景，因为这些资产通常沿线路、分区、站台、房间和服务区域分布。地图或区段图可以按位置展示应急电话、摄像机、扬声器、告警点、维护队伍和控制室资源。
当事件发生时，调度员可以快速识别区段，联系最近的终端，查看相关摄像机，并向相关区域广播。这比单独使用设备列表更高效，尤其是在物理位置决定响应策略的线性或多分区环境中。
在交通基础设施中，基于地图的调度可以把通信转化为空间化响应流程。
工业园区、能源设施、炼化厂、电厂、矿山、冶金场所和大型工厂通常具有复杂分区、嘈杂环境、安全风险以及分散人员。基于地图的调度可以在整个现场展示现场电话、SIP 对讲、公共广播分区、摄像机、告警点和岗位位置。
如果某一区域发生异常事件，控制室可以确认位置，核实最近的通信资源，联系现场人员，并向选定广播分区发布指令。如果与告警和视频联动，调度员可以在作出决策之前形成更完整的现场理解。
在这些环境中，基于地图的调度既支持日常协调，也支持安全关键型响应。
校园、医院、公共建筑、智慧园区、商业综合体和安防中心可以使用基于地图的调度来管理求助点、入口、摄像机、巡逻队伍、广播分区、门禁点和应急终端。当用户按下呼叫按钮或触发告警时，控制中心可以立即看到事件位置。
随后，调度员可以与呼叫者通话，打开附近视频画面，通知安保人员，并通过广播或消息引导受影响区域内的人员。在需要快速提供协助的场所中，这可以提升服务质量和响应效率。
基于地图的调度不仅适用于紧急事件，也适用于访客协助、设施运营、巡逻管理和日常安防协同。
从现场终端到可视化响应
在贝克通信的通信项目中，基于地图的调度可以把现场语音终端与控制室的可视化工作流程连接起来。工业电话、SIP 对讲终端、SOS 应急电话、IP 广播端点、调度台和统一通信平台，都可以成为地图上可见、可选择、可操作的资源。
例如，在隧道或综合管廊项目中，地图可以显示每一台应急电话、号角扬声器、摄像机、告警点和服务区域。当 SOS 终端发起呼叫时，调度员可以看到事件位置，打开附近摄像机，与现场用户通话，并向相关区段广播处置指引。在这种逻辑下，贝克通信并不是作为装饰性的品牌名称出现；它的终端和通信平台会成为实际响应链条的一部分。
实际价值在于，控制室可以从“有一台设备正在呼叫”转变为“这个位置需要响应，附近有这些资源，应当采取这个动作”。这正是基于地图的调度增强工业和应急通信能力的关键所在。
适用于多系统工业通信
许多贝克通信风格的部署环境都涉及分布式场地、恶劣条件、应急语音要求和多个子系统。能源设施、化工厂、交通隧道、铁路车站、港口、校园和公共安全项目，往往不只需要一个独立电话系统，而是需要语音、广播、告警、视频和调度控制协同工作。
基于地图的调度通过把 SIP 对讲、加固型电话、应急终端、广播分区、摄像机和告警点放入同一个空间化界面，来支持这种需求。调度员可以先定位事件，再选择通信动作，而不是分别查找号码和设备。
这使得贝克通信的集成逻辑从项目视角来看更合理：现场通信终端提供语音接入点，而基于地图的调度界面则赋予这些端点可见的位置价值和可执行的运营响应价值。
成功的基于地图的调度项目应首先定义合适的地图比例。有些项目需要城市级 GIS 地图，有些项目需要园区地图、建筑楼层平面图、隧道区段图、港口布局图或工业工艺区域图。地图应当匹配调度员实际理解和管理现场的方式。
图层设计同样重要。信息太少会让地图能力不足，信息太多又会造成混乱。系统应允许调度员根据任务显示或隐藏设备、告警、摄像机、广播分区、人员、车辆和维护图层。
好的基于地图的调度不是把所有可能的图标都堆在屏幕上，而是在合适的时间显示合适的运营信息。
基于地图的系统价值取决于数据准确性。如果设备点位放在错误位置，摄像机关联了错误区域，或者终端状态已经过期，调度员可能会作出错误决策。因此，在部署阶段进行位置核验和状态测试非常关键。
项目团队应测试完整工作流程，包括从事件触发到地图显示、从地图点位到语音呼叫、从事件位置到视频联动、从区域选择到广播输出，以及从响应完成到日志记录。界面美观并不足够，如果运营链路不能可靠工作，系统就无法发挥真实价值。
在应急通信中，准确性和联动可靠性比视觉外观本身更重要。
当地图数据、设备状态和通信动作在真实运行条件下仍然保持准确时，基于地图的调度系统才算真正成功。
现场会随着时间不断变化。设备可能被新增、移动、更换、停用或重命名，房间功能可能改变，广播分区可能调整，摄像机角度也可能重新设置。如果地图数据没有更新，调度系统就会逐渐脱离真实现场。
维护团队应建立流程，保持资产记录、地图点位、设备名称、分区定义和系统配置同步。应急电话、SOS 点位、控制室终端、广播分区和告警点等关键资源应定期核查。
基于地图的调度的长期价值，取决于地图是否持续反映真实运行环境。
基于地图的调度系统可以生成有价值的日志，包括通话记录、告警记录、广播动作、操作员动作、设备事件、视频联动记录和响应时间数据。这些记录可以帮助管理人员了解系统如何被使用，以及响应流程在哪些环节可以改进。
例如，日志可能显示高频事件区域、使用频繁的终端、反复离线的设备、响应时间较长的分区，或者需要过多人工步骤的流程。这些信息可以指导更合理的设备布点、人员配置、培训和应急预案。
因此，基于地图的调度不仅是实时响应工具，也可以支持长期运营改进。
基于地图的调度是一种可视化调度方法，它把地图、设备状态、通信终端、告警、视频、广播分区、人员和事件流程整合到一个运营界面中。其主要价值在于帮助调度员理解事件发生在哪里，以及可以使用哪些资源进行响应。
它的关键功能包括可视化位置管理、实时设备状态、基于地图的呼叫、SIP 对讲控制、区域广播、视频联动、告警定位、资源筛选和流程记录。它广泛应用于隧道、综合管廊、交通枢纽、工业现场、能源设施、校园、医院、公共安全中心和大型设施管理项目。
在贝克通信相关通信解决方案中，基于地图的调度可以把 SIP 对讲、工业电话、应急终端、广播系统、调度台以及告警视频资源组织成更清晰的响应架构。它让现场设备成为控制室地图上可见、可选择、可执行的资源，使应急通信和运营通信更加直接、高效。
简单来说，基于地图的调度是一种把人员、设备、告警、摄像机、通信终端和响应资源显示在数字地图上的调度方式。调度员可以通过地图定位事件，并直接操作相关通信资源。
它可以把位置、状态和动作连接在同一个界面中，从而帮助控制室更快完成响应。
主要功能包括 GIS 地图显示、设备位置管理、实时状态、告警定位、视频联动、基于地图的呼叫、SIP 对讲控制、区域广播、资源筛选、权限管理和响应日志。
这些功能可以帮助调度员更快理解现场情况，并更准确地协调通信动作。
它通常应用于隧道、综合管廊、交通车站、工业厂区、能源场站、矿山、校园、医院、公共设施、应急指挥中心和安防控制室。
当大量分布式资源需要按位置进行管理时，基于地图的调度最能体现价值。
