Modbus TCP 是一种工业通信协议，通过标准 TCP/IP 网络（最常用以太网）传输 Modbus 应用报文。简单来说，它为控制器、远程I/O站、人机界面、网关、仪表、驱动器和软件平台提供了一种通过IP网络读写指令交互的简易方式。尽管该协议诞生已有数十年，但凭借稳定可靠、易于开发、拥有庞大自动化产品生态支持的优势，至今仍被广泛应用。
有些人将 Modbus TCP 简单理解为“带以太网接口的 Modbus”，但这种解释过于片面。关键在于：Modbus 本身是应用层报文模型，TCP/IP 和以太网为其提供底层传输层与网络层支撑。这也是 Modbus TCP 设备能够融入现代工业架构，同时保留各类自动化系统通用的 Modbus 数据模型与功能码运行逻辑的核心原因。

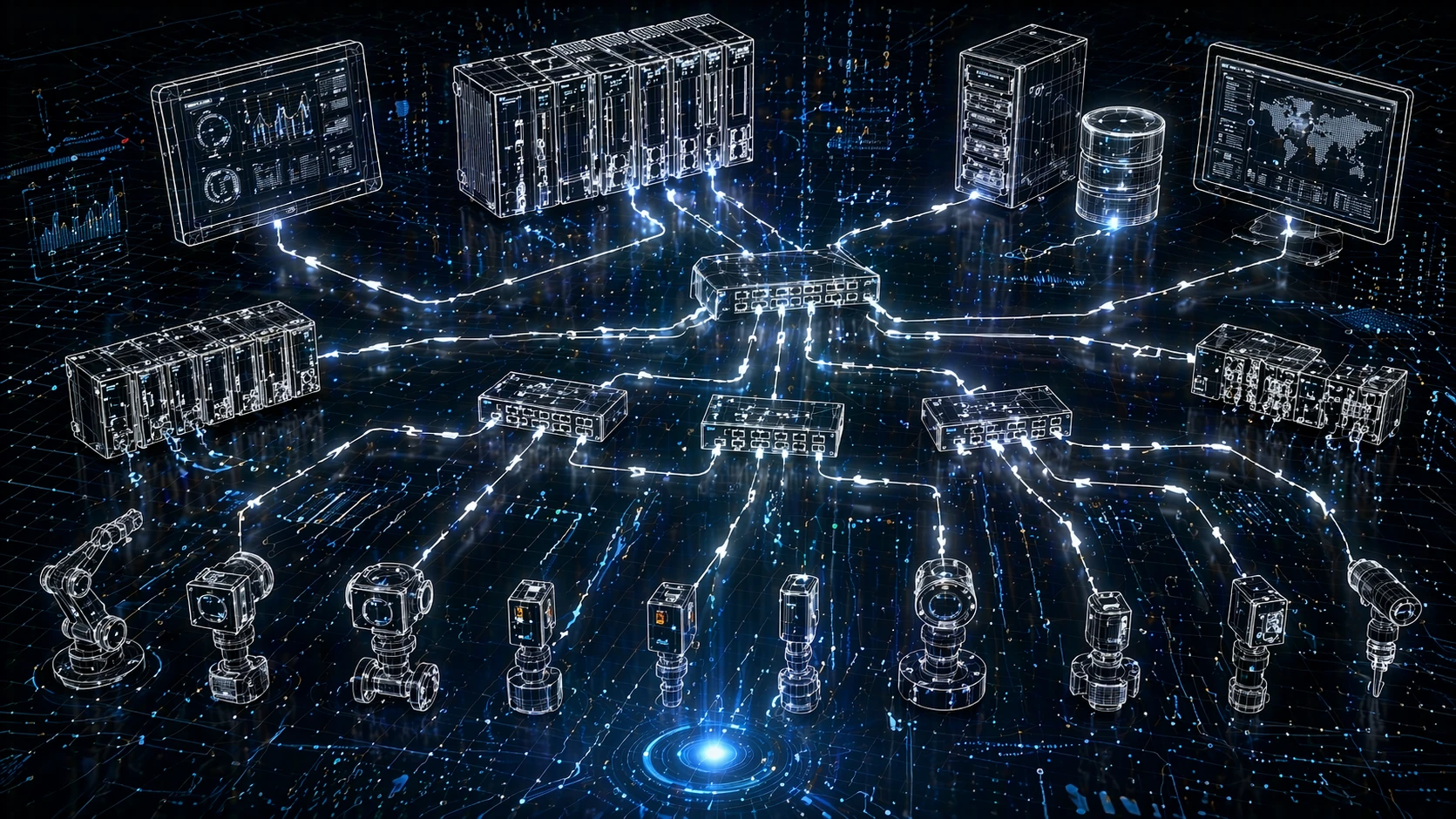

Modbus TCP 基于标准以太网和 TCP/IP 实现工业设备互联，同时沿用经典的 Modbus 请求-响应通信模型。
什么是 Modbus TCP
Modbus 是运行于各类总线及网络环境、适用于客户端/服务器交互的应用层报文协议。Modbus 行业协会的协议规范明确将其定义为 OSI 七层应用层协议，并规定可通过 TCP/IP 协议栈的 502 预留系统端口进行通信。当该应用协议搭载在以太网 TCP/IP 架构中运行时，就被工程师统称为Modbus TCP或Modbus TCP/IP。
在实际项目中，客户端为通信发起方，常见设备包括PLC、SCADA服务器、工业电脑、楼宇管理平台、数据采集软件等。服务器为请求响应设备，例如远程I/O节点、变频驱动器、电力仪表、保护继电器、暖通控制器、过程检测仪器。客户端发起数据读取或参数写入请求，服务器返回对应数据或异常响应。
一处关键术语更新：Modbus 官方现已废弃老旧的主/从架构表述，统一使用客户端/服务器标准术语。该调整贴合现代网络用语规范，同时提升了软件与网关架构描述的准确性。
Modbus TCP 的应用场景
Modbus TCP 主要用于以太网架构下的工业监测、设备控制与数据交互，广泛部署于工厂、公用事业系统、楼宇自动化、水处理厂、能源管理平台、流程工业厂区，为操作人员提供稳定的设备状态读取、测量数据采集、简易控制指令下发能力。
PLC 与远程 I/O 通信
最主流的用途之一，便是PLC与分布式I/O设备的数据交互。控制器可通过以太网轮询远程输入/输出模块，无需单纯依赖串口通信。对于控制机柜、现场站点大范围分散的厂区，极大降低了系统扩容难度。
由于 Modbus TCP 开发门槛低，多数I/O厂商在搭载其他工业以太网协议的同时，都会兼容该协议。当不同品牌设备需要整合至同一控制网络时，可作为通用兼容层与备用通信方案。
SCADA、人机界面与数据采集
SCADA 平台和人机界面普遍采用 Modbus TCP 采集液位、泵体状态、电机工况、温度、压力、流量及电气参数等数据。从工程角度而言，轮询机制简洁易懂，寄存器化的结构便于绑定数据标签与可视化仪表盘。
该协议更适用于以数据监控为核心、无需复杂点对点控制逻辑的场景。例如人机界面可定时读取电力仪表的保持寄存器，展示电压、电流数值，并在参数超标时触发报警。
网关与协议融合
另一核心用途为协议转换桥接。网关可实现 Modbus TCP 与 Modbus RTU 或其他现场总线协议的相互转换，在老旧串口设备对接新型以太网监控平台的改造项目中应用广泛。
在这类部署场景中，Modbus TCP 承担系统集成层的作用。工程师无需替换全部现场仪表，依托网关即可将原有现场设备接入中控室、中央服务器或云端边缘计算设备。
绝大多数现场 Modbus TCP 应用，均围绕分布式设备的状态位、测量值、计数器与控制参数读取展开。
Modbus TCP 工作原理
从运行机制来看，Modbus TCP 采用标准请求-响应模型。客户端默认通过 502 端口与服务器建立 TCP 连接，发送包含功能码及所需数据段的 Modbus 报文。服务器接收并处理请求后，返回正常应答；若执行失败，则反馈异常响应。
Modbus 官方报文手册将 TCP/IP 架构下的通信定义为以太网环境的客户端/服务器服务，同时明确了开发中常用的四类报文类型：请求、指示、应答、确认。工程师日常交流中未必全部使用，但该模型可清晰梳理应用层与网络协议栈的数据交互逻辑。
协议栈架构
Modbus TCP 的分层架构如下：
顶层：Modbus 应用层
传输层：TCP
网络层：IP
数据链路层 & 物理层：以太网
这是 Modbus TCP 与 RS-485 链路 Modbus RTU 的核心区别。上层应用逻辑完全一致，但传输方式彻底改变，摒弃了串口时序规则与 CRC 帧校验，改用 TCP 会话管理与以太网IP数据传输。
MBAP 头部与 PDU 结构
标准 Modbus TCP 报文由MBAP 头部和后续 Modbus 协议数据单元（PDU）组成。MBAP 为 Modbus 应用协议头部的缩写，主要包含：
事务标识符
协议标识符
长度
单元标识符
协议数据单元承载功能码与业务数据，根据操作类型不同，可包含寄存器地址、比特数量、寄存器数值、写入指令等内容。
单元标识符在网关场景下至关重要。纯以太网端到端通信中作用有限，但当 Modbus TCP 网关对接下游串口设备时，该字段可实现请求精准路由，转发至指定下位设备。
功能码
功能码用于定义客户端需要服务器执行的操作，工业常用指令包括：
读取线圈
读取离散输入
读取保持寄存器
读取输入寄存器
写入单线圈
写入单寄存器
写入多线圈
写入多寄存器
以上指令覆盖工业现场绝大部分数据交互场景。布尔开关量通常映射至线圈与离散输入，模拟量、计数器、设备参数、测量数据则统一存储在寄存器中。
Modbus TCP 数据模型详解
多数工程师接触 Modbus 都是从寄存器表格开始。Modbus 摒弃自描述化的对象结构，采用简洁的逻辑分层模型管理数据，核心分为线圈、离散输入、输入寄存器、保持寄存器四大类。
线圈与离散输入为单比特数据，寄存器为16位数据格式。实际设备开发中，厂商常会拼接多个16位寄存器，组合为32位整数、浮点数、时间戳、累计能耗、累加计数器等大容量数据。这也是所有 Modbus TCP 项目中设备寄存器映射表不可或缺的原因：协议规定数据传输规则，厂商手册定义数据实际含义。
轻量化设计是 Modbus TCP 的核心优势，无需复杂的语义化设备建模，仅提供精简、行业通用的读写规范，便于上层控制与监控平台解析调用。
Modbus TCP 核心特性
简洁通用、生态完善
Modbus TCP 最大优势在于架构简单，硬件厂商易于集成开发，系统集成商调试便捷，现已成为工业设备兼容性最广的通信方案之一。
在多品牌混合组网场景中价值突出，即便设备搭载高阶工业以太网协议，Modbus TCP 仍是保障基础互联互通的通用标准。
复用标准以太网架构
区别于纯串口通信，Modbus TCP 可直接运行在标准以太网与IP网络中，兼容通用交换机、综合布线、光纤上联、工业网络设备、VLAN 划分及常规IP排障工具。
便于厂区工程师与信息化运维团队落地部署，网络分段、远程访问等设计可无缝融入整体以太网架构。
适配监测与基础控制
Modbus TCP 完美适配轮询式监测与简易控制逻辑，可稳定读取工艺参数、设备状态、报警信息、计数器、参数组，也可快速写入设定值、模式指令、使能位与配置参数。
该协议主打轻量化兼容能力，不适用于复杂语义建模、高精度运动控制等场景，在追求稳定与适配性的工业场景中优势显著。
网关适配性强
协议技术栈成熟稳定，可与各类网关无缝对接，串口转以太网、现场设备聚合、边缘数据采集、OT与IT数据互通等场景均可轻松实现，是以太网侧标准化优选方案。
广泛适用于老旧厂区改造项目，无需全盘替换老旧控制设备，即可将传统工控资产接入现代化工厂网络。
Modbus TCP 对比 Modbus RTU
Modbus TCP 与 Modbus RTU 底层应用逻辑一致，但在传输方式、帧结构、部署形式上存在明显差异。
Modbus RTU 基于 RS-485 等串口链路运行，依赖串口帧规则、总线设备寻址与 CRC 校验，多用于传统现场布线、多点串联的老旧工控环境。
Modbus TCP 依托 TCP/IP 与以太网运行，采用 MBAP 头部替代 RTU 帧结构，基于以太网交换与IP路由组网，每台设备拥有独立IP节点，更易对接现代化工厂网络与软件系统。
工业现场普遍混合部署两种协议：老旧现场设备沿用 Modbus RTU，通过网关转换为 Modbus TCP 协议，统一上传至 SCADA、数据历史库、上位控制器。
现代系统使用 Modbus TCP 的优势
跨品牌互联互通
落地价值最高的优势即为设备互通性，各大自动化品牌普遍兼容 Modbus TCP。非常适合PLC、仪表、暖通控制器、SCADA系统分属不同厂商的集成项目。
即便无法开放全部高级功能，也足以满足设备监控、协同调度所需的核心业务数据交互。
缩短集成与调试周期
协议透明直观，便于检测校验，调试人员可通过通用测试工具、协议分析仪快速验证链路连通性、寄存器映射、读写功能。
有效缩短项目调试排障时间，工期紧张时，可快速区分地址错误、寄存器匹配异常、网络断连等问题，提升交付效率。
以太网弹性扩容架构
以太网组网模式相比纯串口串联，具备更强的扩容能力。设备可分散部署在不同机柜、楼栋、工艺区域，依托标准化IP规划实现远程访问。
子网划分、VLAN、交换机性能、工业网络安全、流量管控依旧需要合理规划，但整体架构灵活性远优于链式串口网络。
Modbus TCP 典型应用领域
工厂自动化
工厂通过 Modbus TCP 实现PLC、电机驱动器、操作面板、远程I/O、条码设备、环境传感器及辅助机组的数据交互，作为设备监控与状态采集的通用通信标准。
能源电力监测
电力仪表、断路器、不间断电源、能源管理控制器大多支持 Modbus TCP，可集中采集电压、电流、功率因数、频率、谐波、总能耗等数据，汇总至统一监控平台。
水处理行业
水泵、阀组站、水质分析仪、液位仪表、提升站控制柜普遍通过 Modbus TCP 上传工艺数据，供水企业与集成商依托该协议实现本地及分布式站点的集中监控、报警管理与数据报表。
楼宇自动化与暖通系统
楼宇场景中，冷水机组、锅炉、空调机组、变频设备、能耗仪表、环境控制器均搭载 Modbus TCP，助力楼宇管理系统汇总运行数据，统筹机电设备协同控制。
边缘采集与工业物联网网关
大量边缘网关、工业电脑通过轮询 Modbus TCP 设备采集数据，用于本地仪表盘展示、历史数据存储或云端上传，作为大型分析平台的末端现场通信协议。
部署要点与最佳实践
规范寄存器管理
协议本身简单，但厂商自定义寄存器繁多，项目文档缺失极易造成混乱。建议建立版本化台账，统一管理寄存器地址、换算规则、数据类型、字节序、可修改参数。
多数调试故障并非协议问题，而是寄存器映射错误。符号位不匹配、高低字节倒置、未标注换算系数，都会引发等同于网络故障的严重问题。
工业级网络规划
由于 Modbus TCP 复用普通以太网，部分团队容易忽视网络规范。生产环境需做好网络分段、管理型交换机配置、冗余备份、广播抑制、服务质量、远程安全接入等设计。
协议轻量化不代表网络可以随意部署，所有设备接入无管控的扁平化网络，极易造成整体工控系统稳定性下降。
合理规划轮询机制
Modbus TCP 基于轮询机制运行，客户端定时循环请求数据。设计时需合理设置轮询间隔、寄存器分组、连接上限，把控单台设备的并发承载能力。
多系统高频轮询同一服务器会导致性能卡顿，推荐搭建统一数据采集层，集中汇总数据后分发给各业务系统，避免重复轮询。
落地网络安全防护
传统 Modbus TCP 以互通性为设计核心，未适配现代零信任安全架构。实际部署中，必须配套权限管控、网络隔离、防火墙策略、VPN、工业DMZ、设备加固等安全措施。
目前虽有 Modbus 安全增强方案，但多数工业场景中，合规的网络防护与资产管控仍是核心安全手段。
Modbus TCP 局限性
Modbus TCP 实用性极强但并非全能，原生不具备高级语义化数据模型，不适用于高精度时序运动控制、设备自描述等复杂场景，工程中通常搭配网关与定制软件逻辑补足短板。
协议层互通不代表数据层兼容，不同厂商设备即便同时支持 Modbus TCP，寄存器结构、换算规则、功能适配范围存在差异，仍需手动完成映射适配。
总结
Modbus TCP 能够长期保持核心地位，关键在于解决了工业现场的刚需：为各类工业设备提供简洁高效的以太网TCP/IP数据交互方案。它功能精简、不追求全能，但在测量数据轮询、设备状态读取、基础指令下发、多品牌设备集成、老旧设备联网改造等场景中不可替代。
这也是全球工厂、公用设施、建筑楼宇、成套设备、改造项目广泛使用 Modbus TCP 的核心原因。长久的生命力，源于极简的设计、全面的兼容性与实打实的现场落地价值。
常见问题
Modbus TCP 和 Modbus RTU 是否相同
不相同。二者底层应用理念一致，但 Modbus RTU 运行于 RS-485 等串口，Modbus TCP 基于 TCP/IP 以太网运行。
Modbus TCP 使用哪个端口
Modbus TCP 默认使用 TCP 502 端口，该端口为 Modbus 应用协议规范规定的专属保留端口。
Modbus TCP 客户端与服务器的区别
客户端主动发起寄存器读取、参数写入等请求；服务器被动接收指令，返回对应数据或异常应答。
Modbus TCP 能否对接串口 Modbus 设备
可以，通常通过网关实现。网关负责完成以太网侧 Modbus TCP 与下位 Modbus RTU 等串口协议的双向转换。
Modbus TCP 默认是否安全
不安全。传统 Modbus TCP 仅考虑兼容与易用性，未设计安全机制，安全部署必须依靠网络隔离、权限控制、防火墙、VPN 等配套架构。
