以太网供电（Power over Ethernet，通常缩写为PoE）是指通过同一条以太网线缆同时传输数据和电力的能力。在实际应用中，这意味着网络交换机或供电器可以为兼容的边缘设备供电，而无需单独的本地电源适配器。本文讨论的具体标准是IEEE 802.3af，这是第一个被广泛采用的PoE标准，它建立了一种通过双绞线以太网布线安全传输电力的通用方法。
尽管较新的标准如802.3at和802.3bt现在支持更高的功率水平，但802.3af仍然非常重要。它仍广泛用于IP电话、基本无线接入点、紧凑型IP摄像头、对讲机、读卡器以及许多其他不需要大功率预算的网络设备。对于许多企业和工业部署而言，802.3af仍然是在简单性、兼容性和安装成本之间最实用的平衡。
什么是IEEE 802.3af PoE？
基本定义
IEEE 802.3af是以太网网络中最初的标准化PoE形式。它定义了如何通过标准以太网布线，从供电设备（PSE）到受电设备（PD）进行电力的检测、协商和传输。在日常部署语言中，PSE通常是PoE交换机端口或中跨供电器，而PD是终端设备，如IP电话、摄像头或无线终端。
该标准解决了一个重要的部署问题。在标准化PoE出现之前，许多网络设备既需要数据线缆，又需要附近的交流电源插座。有了802.3af，安装人员可以将设备放在最有用处的地方，而不仅仅是碰巧有电源插座的地方。这一变化有助于加速IP电话、天花板安装式无线接入点以及基于网络的楼宇设备的普及。
为什么802.3af仍然重要
人们很容易认为最初的PoE标准已经过时，但这并不是大多数真实网络的工作方式。大量边缘设备仍然在802.3af的功率范围内良好运行。如果一个设备只需要适中的功率，使用802.3af可以简化交换机选择、降低功率规划压力，并改善混合环境中的向下兼容性。
这就是为什么即使在更广泛的网络也支持PoE+或更高规格的情况下，许多企业、交通、工业和商业项目仍然包含802.3af终端。最初的标准仍然是现代边缘网络实用基础的一部分，特别是对于那些优先考虑稳定通信而非高功耗的设备。
典型的802.3af部署使用一根以太网线缆将网络连接和电力同时传输到兼容的终端，例如IP电话。
802.3af PoE如何工作？
供电设备与受电设备
每个802.3af部署都从两个角色开始。第一个是供电设备（PSE），即提供电力的一方，通常是具备PoE能力的以太网交换机或独立供电器。第二个是受电设备（PD），即设计为通过以太网接受电力的终端。该标准的存在是为了让这两方能够相互识别并安全地交互。
这个安全步骤至关重要。具备PoE能力的交换机不会简单地一直向每个铜缆端口推送电力。它首先会检查连接的设备是否真正设计为接收PoE。这可以防止意外向非PoE设备供电，并使混合部署更易于管理。
检测、分类与电力传输
简单来说，802.3af分阶段工作。首先，PSE执行检测以确认连接了有效的受电设备。然后它可能执行分类以估计设备的电力需求。之后，端口施加运行电力，并持续监控链路，以便根据需要维持或切断电力。
从部署角度来看，这是PoE感觉如此实用的原因之一。安装人员可以连接一个兼容设备，然后让网络处理其余部分。交换机会判断终端是否符合供电条件，分配适当的预算，并使设备保持在线，而无需在终端位置进行单独的电气安装。
为什么15.4W并不意味着终端获得15.4W
关于802.3af最常见的误解之一就是功率数字本身。该标准通常被描述为提供高达15.4瓦的电力，但这个数字指的是供电端可用的最大功率。由于部分电力会在线缆中损耗，受电设备可用的最大保证功率较低。
在大多数技术摘要中，设备端的可用最大值列为12.95瓦。这种差异在实际产品选择中很重要。一个设备可以被称为PoE供电，但如果它在满负荷运行时的实际功耗超过PD侧的802.3af限制，则可能需要改用802.3at。这就是为什么即使在看似简单的以太网安装中，仔细的功率预算也很重要。
802.3af的技术特性
功率水平与布线模型
IEEE 802.3af通常与PSE端高达15.4瓦、PD端高达12.95瓦的可用功率相关联。就部署而言，这使其适用于中等功率的终端，而非高负载设备。它是围绕标准双绞线以太网布线设计的，并且随着网络的发展，已广泛与10/100和千兆以太网环境联系在一起。
在实际项目中，这意味着802.3af通常适用于语音终端、普通视频设备、门禁组件、紧凑型对讲终端以及轻量级无线终端。当涉及加热器、云台变焦机构、较大显示器或更强大的无线电设备时，规划者通常会转向PoE+或更高规格。
与较新PoE世代的兼容性与共存
802.3af仍然有用的另一个原因是生态系统兼容性。现代PoE网络通常包含跨多个功率等级的混合设备。较新的交换机可能在不同的端口或同一平台上支持802.3af、802.3at和802.3bt，而许多终端仍然只消耗802.3af级别的功率。
这种向下兼容性有助于组织逐步升级。他们不需要仅仅因为交换层已经转向较新的标准就更换每一个电话、对讲机或摄像头。只要PSE和PD正确协商，低功率设备就可以在更广泛的混合功率环境中继续正常运行。
与PoE供电器及中跨设备的关系
并非每个802.3af部署都从PoE交换机开始。在许多改造场景中，站点可能已经部署了非PoE交换机。在这种情况下，可以在交换机和终端之间插入中跨供电器，以便在保留以太网数据路径的同时添加电力。当只有少数边缘设备需要PoE时，这通常很有用。
这使得802.3af对分阶段升级特别友好。一个组织可以从少量使用供电器的IP电话或接入点开始，然后随着供电终端数量的增长，后续再转向集成式PoE交换。该标准支持这两种方法，且无需更改终端的逻辑。
802.3af PoE的主要用途
IP电话与通信终端
802.3af的经典用途之一是IP电话。IP电话从单线缆部署中受益匪浅，因为它们既需要网络接入，也需要可靠的运行电力。PoE简化了桌面安装、有助于保持线缆更整洁，并允许通过交换层由集中式UPS系统备份电力，而不是通过每张桌子上的本地适配器。
这就是PoE最初与企业电话紧密相连的原因之一。即使在今天，许多桌面电话、壁挂式电话、SIP对讲机和小型寻呼终端仍然可以舒适地容纳在802.3af的功率范围内。
无线接入点与轻量网络基础设施
无线接入点是另一个常见的802.3af应用，特别是在早期Wi-Fi世代或低功率室内部署中。当不需要专用交流电源插座时，天花板安装变得容易得多。单条结构化布线即可同时提供上行链路和运行电力。
并非每个现代接入点都能保持在802.3af的功率限制内，但许多较小或功能有限的型号仍然可以。这使得该标准在办公室、学校、零售区域、临时空间和分支环境中非常有用，在这些环境中，适中的性能是可接受的，且安装简便性很重要。
IP摄像头、对讲机与门禁终端
802.3af也广泛用于安全和设施系统。固定式IP摄像头、紧凑型视频或音频对讲机、门口机、读卡器以及一些报警或传感器网关通常使用PoE，因为它们安装在网络边缘位置，在这些位置提供本地电力可能不方便或昂贵。
在这些场景中，集中式电力传输有第二个优点：维护变得更简单。当终端通过可管理的交换机供电时，管理员可以监控端口电力状态、更清晰地规划电力预算，并且在某些环境中无需派人到现场即可远程重新启动有问题的设备。

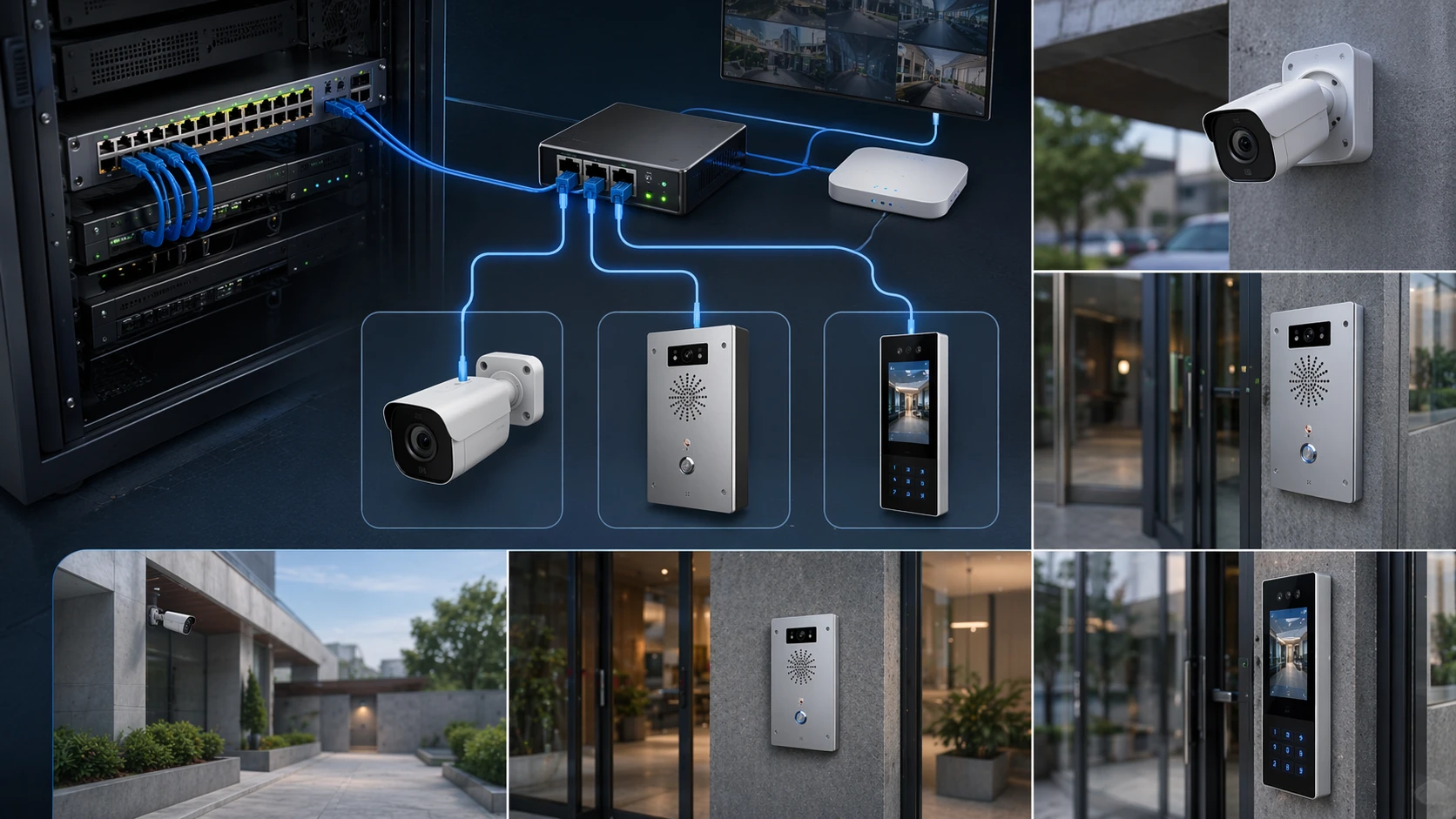

802.3af PoE通常用于固定摄像头、对讲终端和门禁读卡器等边缘设备，单线缆安装降低了现场复杂性。
实际部署中802.3af的优势
更简单的安装
最明显的好处也是在实践中最重要的：更少的线缆和更少的本地电源。对数据和电力使用单条以太网布线可减少安装工作、避免依赖附近的墙插，并为设计人员提供更大的设备放置灵活性。
这在走廊、大堂、教室、仓库、航站楼、控制点以及改造项目中尤其有价值，在这些地方，增加电气基础设施会比扩展结构化布线更慢或更昂贵。
集中式电力管理
PoE将大部分电力逻辑移回网络层。组织不再依赖许多分散的适配器，而是可以从交换机基础设施或中央放置的供电器管理电力。当交换层由UPS系统备份时，这可以提高恢复能力，并且还可以在终端无法启动时简化故障排除。
对于通信系统而言，集中式电力通常比人们最初预期的更有价值。如果桌面电话、对讲机或寻呼设备由网络供电，且核心交换路径有备用电源，那么即使本地交流电源在用户区域中断，语音和警报服务也可能保持可用。
对分布式终端更干净的扩展性
当一个项目从少数设备扩展到数十或数百个设备时，802.3af有助于保持边缘设计更加一致。安装人员不需要为每个终端单独规划插座可用性。相反，他们可以在网络设计过程中一并计算交换机的功率预算和端口数量。
这就是PoE成为现代统一通信和智能建筑部署如此重要部分的原因之一。其价值不仅在于为单个设备供电，还在于为分布式终端提供跨站点的更可重复、更易支持的部署模型。
802.3af与PoE+及更新标准的比较
何时802.3af就足够了
当终端执行专注于某项任务且功率需求适中时，802.3af通常就足够了。典型例子包括许多桌面电话、基本对讲站、紧凑型接入点、读卡器以及没有重型辅助功能的固定摄像头。在这些情况下，转向更高的PoE等级可能不会带来任何实际优势。
因此，即使交换硬件本身支持更高功率的标准，许多网络仍继续使用802.3af终端。将终端匹配到正确的功率水平通常比假设每个设备都应使用最新的可用标准更有效。
何时802.3at或802.3bt是更好的选择
当设备需要比802.3af可靠保证更多的电力时，通常会选择基于IEEE 802.3at的PoE+。这通常适用于双频无线接入点、云台变焦摄像头、较大的对讲面板、功能要求更高的视频电话，或具有加热或辅助外设的设备。
对于更高的电力需求，802.3bt变得重要。这包括较大的显示器、先进的无线基础设施、工业设备或专用现场设备。选择的标准不在于哪个标准听起来更先进，而在于终端的实际运行需求是否在可用功率预算之内。
设计与部署技巧
检查设备侧的功率需求，而不仅仅是营销标签
评估设备时，不要停留在“支持PoE”这句话。请检查实际功耗和所需的PoE等级。有些终端可以在802.3af下启动，但除非有更多电力可用，否则会禁用某些功能。其他设备可能在理想条件下工作，但当配件、低温或全功能操作增加功耗时会变得不稳定。
这就是规格书审查重要的原因。良好的部署规划始于实际的PD功率需求，然后反向考虑线缆长度、交换机功率预算、冗余期望和环境条件。
尽早规划交换机功率预算
在小型部署中，PoE可能几乎是自动化的。在较大项目中，功率预算规划变得不可或缺。一台交换机可能有很多PoE功能端口，但其总可用功率仍可能低于所有连接终端的组合最大功耗。设计人员应同时检查每端口限制以及整个机箱或电源的容量。
这在通信系统、学校、交通节点和安全部署中尤其重要，因为这些地方可能同时安装许多设备。具有足够以太网端口的交换机不一定具有足够功率预算的交换机。
将PoE作为更广泛可靠性策略的一部分
PoE在与更广泛的网络韧性规划相结合时效果最佳。这可以包括为PoE交换机提供UPS保护、分段语音VLAN、关键终端的清晰标记，以及能够显示链路状态和电源状态的监控工具。在通信密集的环境中，这些细节可以决定一个系统是仅仅能够工作，还是在中断期间仍保持可用。
对于部署IP电话、对讲机、寻呼站或轻工业终端的站点，802.3af通常不仅仅是一个便利功能。它成为整个边缘网络运行设计的一部分。
不同行业的应用
企业办公室与园区网络
在办公室、学校和园区环境中，802.3af最常见于电话、入口对讲机、壁挂设备和轻量级接入点。这些都是典型的案例，单线缆部署降低了安装复杂性，并随着时间的推移使搬迁或重新配置更容易。
该标准在分阶段基础设施项目中效果也很好，因为它允许站点部署通信和门禁设备，而无需等待在建筑物的每个角落进行额外的本地电力施工。
商业建筑与公共设施
商业地产、医院、交通建筑、酒店和公共服务场所通常依赖分布式的低功耗网络终端。读卡器、求助点、桌面电话、紧凑型寻呼设备和监控终端都可以从标准化的PoE传输中受益。
在这些环境中，集中式电力和简化维护通常与原始安装成本节约一样有价值。网络团队可以减少对本地适配器和现场电气更改的依赖，从而管理大量分布式设备。
工业与半工业通信点
即使在工业或加固环境中，一些网络设备仍然完全在802.3af限制范围内。当设备设计针对中等功耗进行优化时，工业IP电话、紧凑型操作员面板、现场对讲站、监控终端或轻量级传感网关可能会使用802.3af。
在这里，优势不仅仅是便利性，而是可控的部署。一根以太网线缆可以简化机柜布局、减少附件，并更容易标准化如何在多个位置安装低功耗现场终端。
常见问题解答
802.3af与PoE+相同吗？
不同。802.3af是原始的PoE标准，而PoE+指的是IEEE 802.3at。后一个标准支持比802.3af更高的功率水平。
802.3af提供多少功率？
802.3af通常被描述为在PSE侧提供高达15.4瓦的功率，而在考虑线缆损耗后，受电设备端保证高达12.95瓦。
802.3af交换机可以为IP电话供电吗？
可以，许多IP电话专门设计用于在802.3af功率预算内工作。但是，一些具有较大显示器或额外功能的高级电话可能需要更多功率。
哪些设备通常使用802.3af？
典型示例包括IP电话、紧凑型无线接入点、固定式IP摄像头、对讲终端、读卡器以及其他中等功率的网络终端。
PoE是否减少了对本地电源适配器的需求？
是的。这是其主要部署优势之一。网络线缆可以同时提供数据和电力，这通常消除了在终端使用单独本地适配器的需要。
何时应该选择802.3at而不是802.3af？
当终端的实际功率需求超过802.3af能够可靠提供的范围时，或者当设备仅在更高的PoE等级下才启用重要功能时，您应该转向802.3at。
