使用设备时,需先获取设备的IP地址。可参考本文档所述方法查询设备IP地址。
BHP-SOS10 / BHP-SOS10V / BHP-SOS10D
① 一台BHP-SOS10/BHP-SOS10V/BHP-SOS10D设备、一台PoE交换机(或直流电源)。将设备连接至交换机。
② 一台调试电脑连接至同一台交换机,确保电脑与设备之间网络连通。

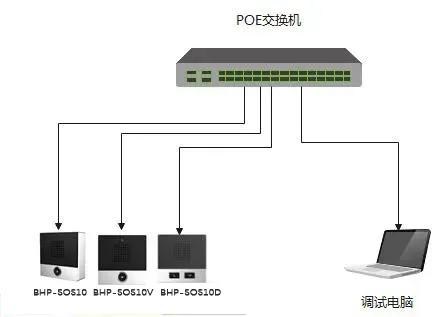

将BHP-SOS10/BHP-SOS10V/BHP-SOS10D连接至交换机,电脑也连接至该交换机,确保电脑与设备之间网络通信正常。连接图如图1所示。
图1
当设备IP地址为动态获取或已遗忘时,可通过两种方式查询:语音播报或IP扫描工具。以下为两种方法的详细介绍。
设备可通过DSS按键播报查询IP地址。使用语音播报查询IP地址的步骤如下:
① 设备连接:按照图1将BHP-SOS10/BHP-SOS10V/BHP-SOS10D的WAN口连接至PoE交换机。等待设备启动并进入待机状态(上电后30秒)。
② 网络环境可动态获取IP时:长按图2所示按键约5秒,听到提示音后快速按一次该按键,设备将自动播报当前IP地址。
③ 网络环境无法动态获取IP时:长按图2所示按键约5秒,听到提示音后快速按三次该按键,设备将切换网络模式。切换完成后,设备自动播报当前IP地址。
图2
除设备自带语音播报外,也可使用IP扫描工具查询设备IP。以下为IP地址扫描工具的使用方法:
① 访问官方网站(fanvil.com),下载IP地址扫描工具并安装至电脑。

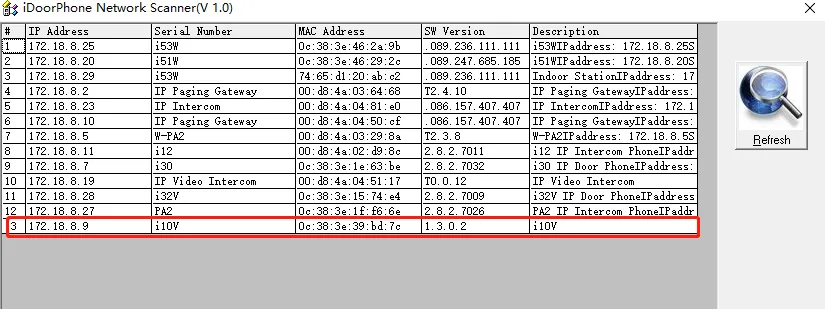

② 将电脑IP地址设置为与设备同一网段。点击刷新,即可检测同一局域网网段内的所有工业设备,并显示对应的机型与IP地址,如图3所示。
图3
