BK-DAB-PA2S SIP网关可与摄像头配合使用,以支持视频通话和其他视觉通信功能。根据安装方法的不同,摄像头可以以本地模式或外部模式连接。本文说明如何完成这两种选项的硬件连接和网页配置。
BK-DAB-PA2S SIP网关
① 一台BK-DAB-PA2S SIP网关、一台PoE交换机(或DC电源)以及一台海康威视摄像头。将设备连接到同一台交换机。
② 一台配置PC连接到同一台交换机,确保PC与设备之间的网络通信。
③ 一个连接到终端的BK-DAB-PA2S-KIT。

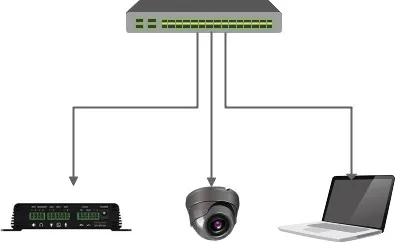

将设备连接到交换机,并将PC连接到同一台交换机,以便PC和设备可以通过同一网络进行通信。请参阅图1。
图1
将BK-DAB-PA2S-KIT连接到设备

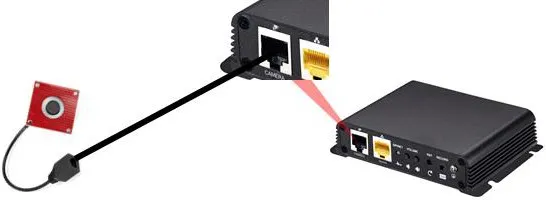

使用以太网线将BK-DAB-PA2S-KIT连接到PA2 SIP网关的CAMERA端口,如图2所示。
图2
将摄像头设置为本地模式
① 获取设备IP地址后,登录网页界面并前往对讲机设置 - 视频设置。将摄像头连接类型更改为本地。设备将自动重启。

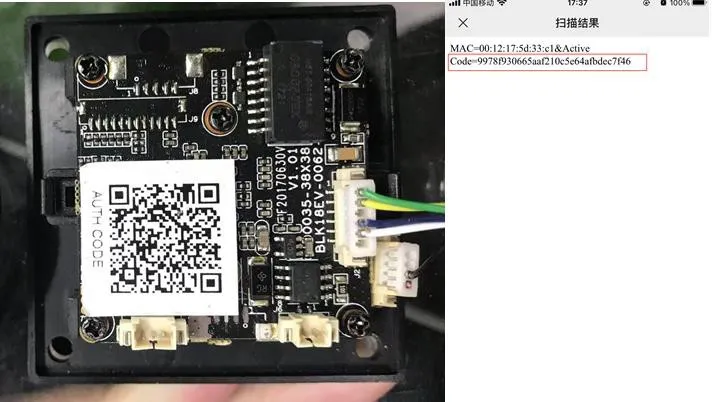

② BK-DAB-PA2S SIP网关的背面有一个二维码。使用微信扫描以获取验证码,如图3所示。

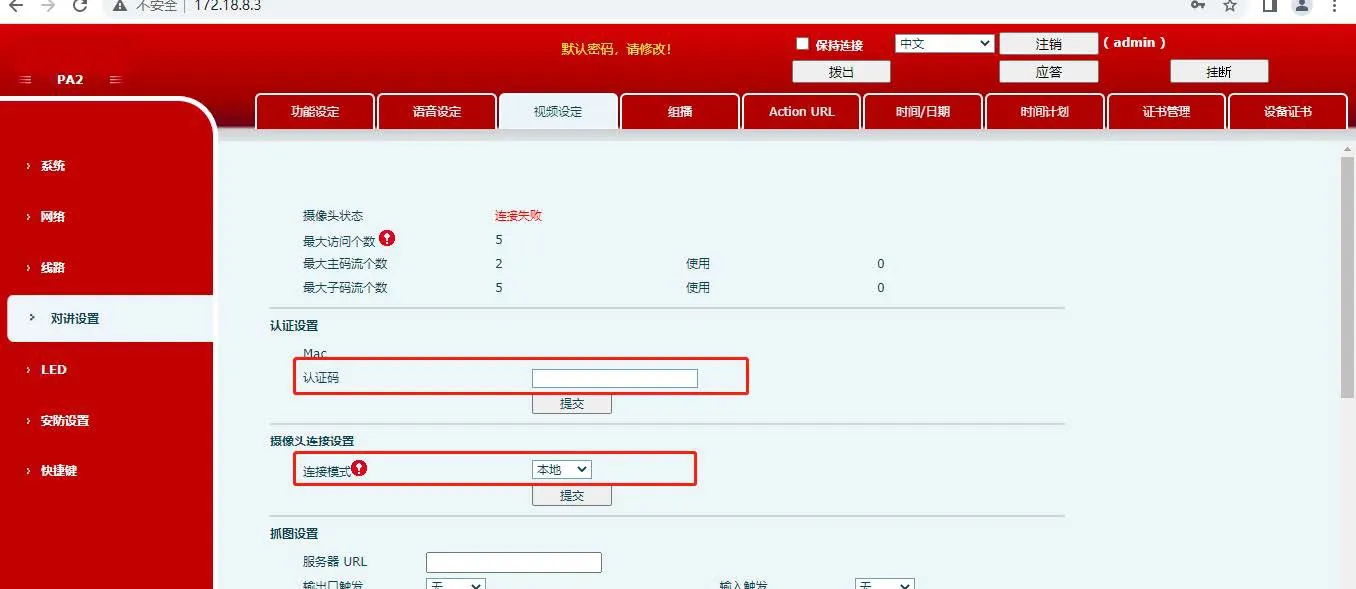

③ 在对讲机设置 - 视频设置页面中,在验证设置下输入验证码。配置示例请参阅图4。
图3
图4
① 获取设备IP地址后,登录网页界面并打开对讲机设置 - 视频设置。将摄像头连接类型更改为外部。设备将自动重启。

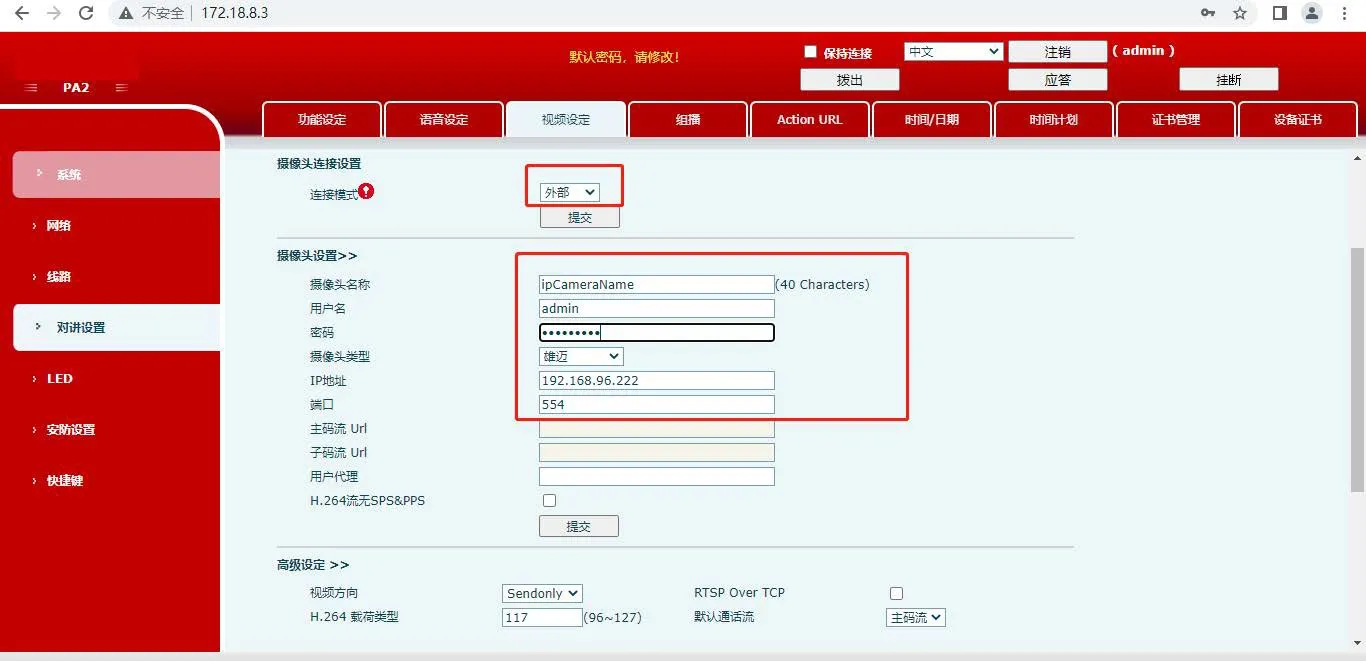

② 重启后,返回对讲机设置 - 视频设置并输入外部摄像头的详细信息,包括IP地址、用户名、密码、端口号和摄像头品牌。
配置示例如图5所示。
