本指南介绍如何为 Bi20S 与 Bi30 室内门禁控制器接线安装电锁。正确接线方式需根据电锁的启动电流与供电规格选择。
若电锁启动电流小于 12V/500mA，门禁设备可直接为电锁供电，此模式称为内部供电模式。若电锁启动电流大于 12V/500mA，门禁设备仅作为继电器触发信号使用，电锁必须搭配独立外部电源供电，此模式称为外部供电模式。
两种供电模式可通过调节JP1 跳线进行切换。请按照以下步骤选择对应模式，完成安全接线操作。
Bi20S、Bi30
1. 一台 Bi20S 室内门禁控制器、一把电锁、电锁专用电源适配器、一台 PoE 交换机（或直流供电电源）。
2. 确认电锁所需供电模式，并完成室内机JP1跳线设置。
3. 一台用于配置与测试的电脑，需与门禁设备接入同一局域网。

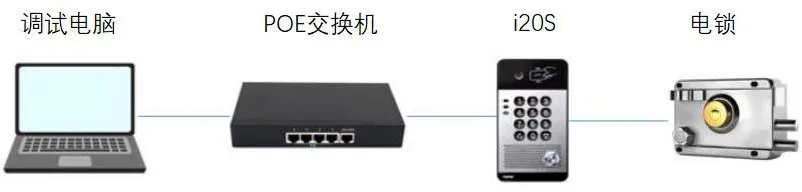

将门禁控制器接入交换机，再将电脑连接至同一台交换机，使两台设备处于同一网段并正常通讯，如图 1 所示。
图 1
电锁接线前，先拆开门禁设备外壳，根据电锁供电需求调整JP1 跳线，再对应方式完成接线。
使用螺丝刀卸下设备固定螺丝，打开外壳。
根据电锁规格调节JP1 跳线位置。
电锁启动电流小于 12V/500mA 时，室内机可直接供电，即为内部供电模式。
电锁启动电流大于 12V/500mA 时，室内机仅作为干接点控制输出，电锁必须外接独立电源，即为外部供电模式。

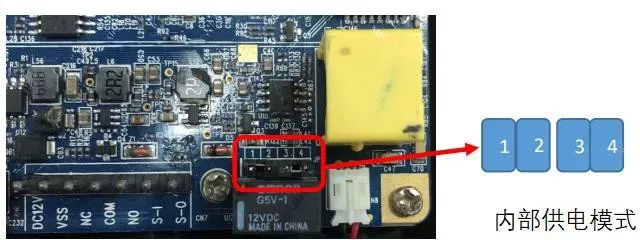

内部供电模式 - JP1 设置

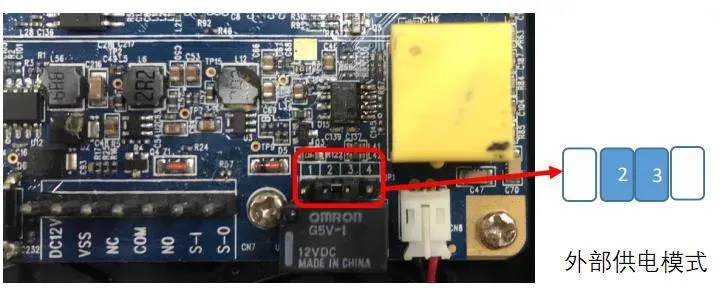

外部供电模式 - JP1 设置

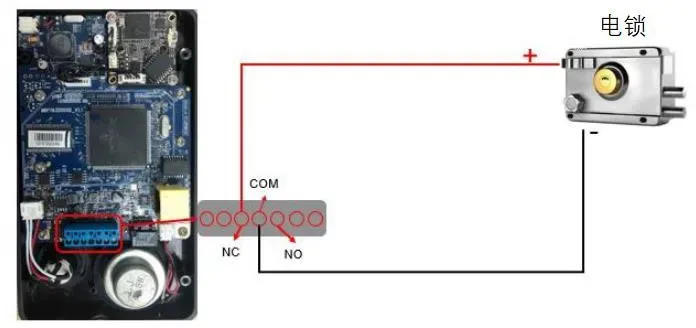

内部供电接线
注意：请确认电锁类型为断电上锁（Fail-safe）或通电上锁（Fail-secure），两类电锁正极接线方式不同。断电上锁型电锁，正极接NC 常闭；通电上锁型电锁，正极接NO 常开。
警告：内部供电模式下，禁止同时为电锁外接电源，否则会造成设备损坏。

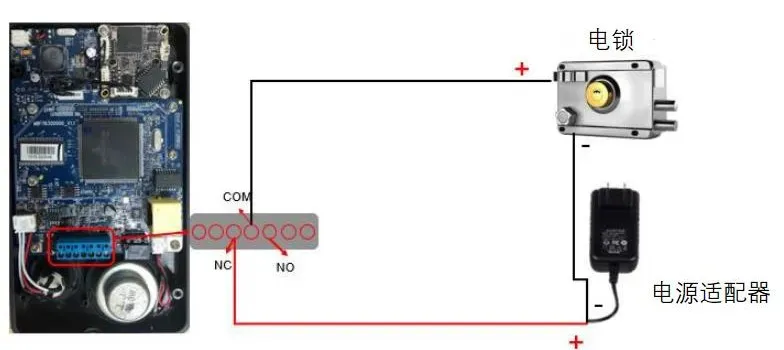

外部供电接线
备注 1：根据电锁类型选择NC 常闭或NO 常开接线。
备注 2：门禁继电器输出规格：最大直流 30V/1A、交流 125V/0.5A。
1. 若使用外部供电模式，先开启电锁外接电源适配器。
2. 在配置电脑上打开浏览器，输入门禁设备 IP 地址。

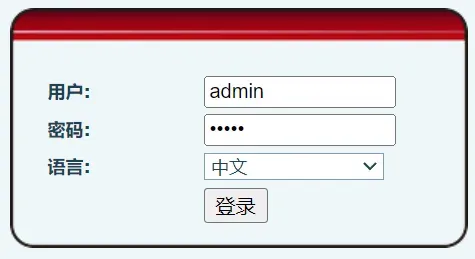

3. 输入登录账号密码，默认用户名：admin，默认密码：admin。

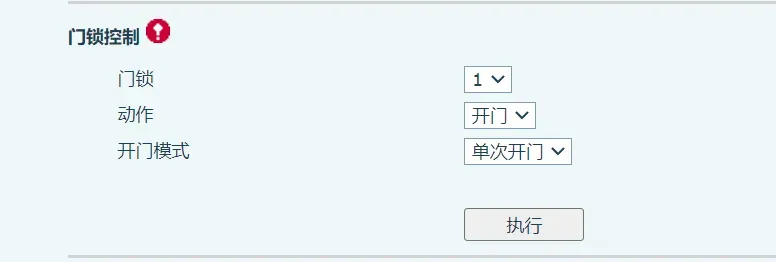

4. 进入门锁设置 > 门锁控制，点击执行，测试电锁开合是否正常。
