了解如何通过Bi12、SOS对讲机和BK-DAB-PA系列寻呼单元的特定型号接线指南将Becke对讲机设备连接到外部放大器或有源扬声器。
在某些应用环境中，对讲机的内置扬声器可能无法提供足够的音量。在这种情况下，可以添加外部功放或有源音箱。由于接线点因型号而异，本指南说明如何将不同对讲设备连接到外部功放或有源音箱。
Bi12, BHP-S0S16, BHP-S0S16V, BK-DAB-PA2, BK-DAB-PA2S, BK-DAB-PA3, BHP-SOS10, BHP-SOS10V, BHP-SOS10SD, BHP-SOS11V, BHP-SOS11V2
1. 一台 Becke 对讲设备（本文以 BHP-S0S16V 为例）、一台 PoE 交换机或 DC 电源，以及一个有源音箱。将设备连接到交换机。
2. 一台用于设置与测试的电脑。将电脑连接到同一台交换机，并确保电脑与设备之间可以通过网络通信。

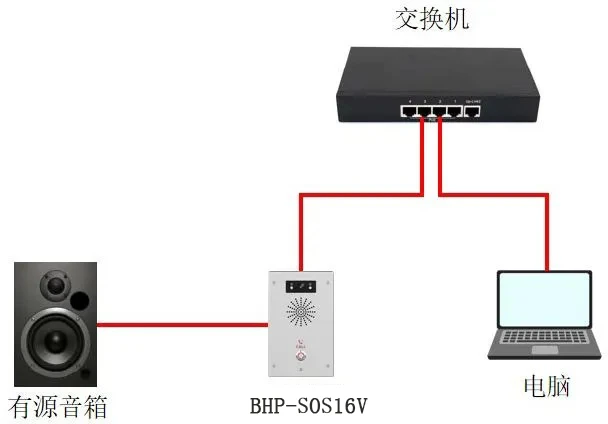

将 BHP-S0S16V 连接到交换机，并将电脑连接到同一台交换机。确保电脑与设备之间的网络是可达的。典型的连接示例如图 1 所示。
图 1. 设备与电脑连接图
不同对讲机型号使用不同的外部有源音箱接线点。以下各节说明每个型号组别的连接方法。

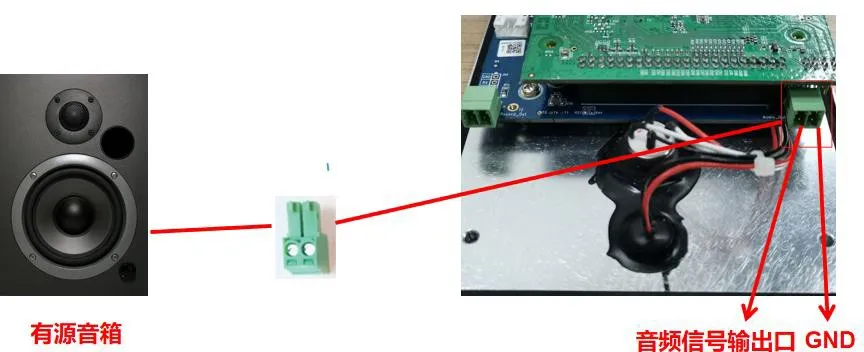

对于 Bi12，请使用 Audio_out 接口连接有源音箱，如图 2 所示。左侧的端子是音频信号输出，应通过接线端子连接到有源音箱的音频输入线。右侧的端子是 GND，应连接到有源音箱的公共接地端子。
图 2. Bi12 连接至有源音箱

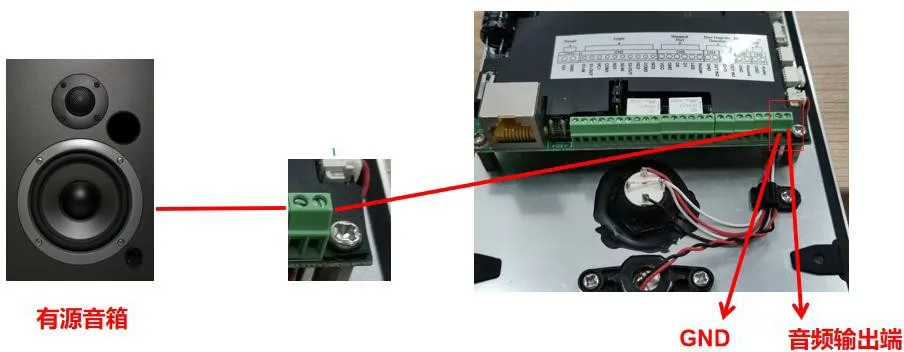

对于 BHP-S0S16V，请使用 Line out 接口连接有源音箱，如图 3 所示。右侧的端子是音频输出，应连接到有源音箱的音频输入线。左侧的端子是 GND，应连接到有源音箱的公共接地端子。
图 3. BHP-S0S16V 有源音箱接线参考

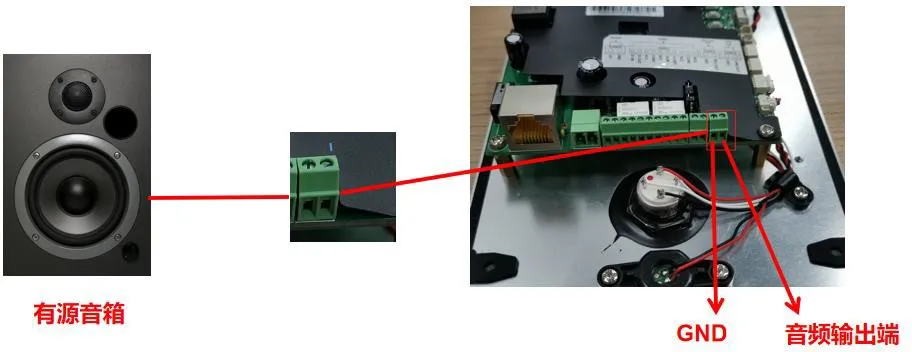

额外的 BHP-S0S16V 接线参考如图 4 所示。
图 4. BHP-S0S16V 有源音箱额外接线参考

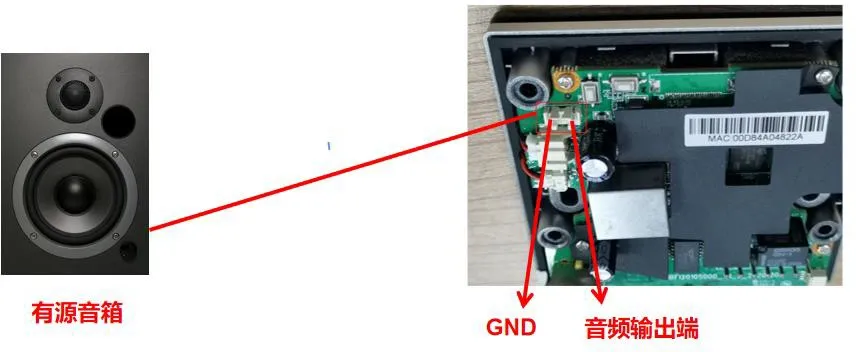

对于 BHP-SOS10、BHP-SOS10V、BHP-SOS10SD、BHP-SOS11V 与 BHP-SOS11V2 系列，有源音箱的接线位置如图 5 所示。此处以 i10SV 为例。右侧的端子是音频输出，应连接到有源音箱的音频输入线。左侧的端子是 GND，应连接到有源音箱的公共接地端子。图 6 也可作为近距离接线参考。
图 5. i10SV 连接至有源音箱
图 6. BHP-SOS10V 音频输出端口近景

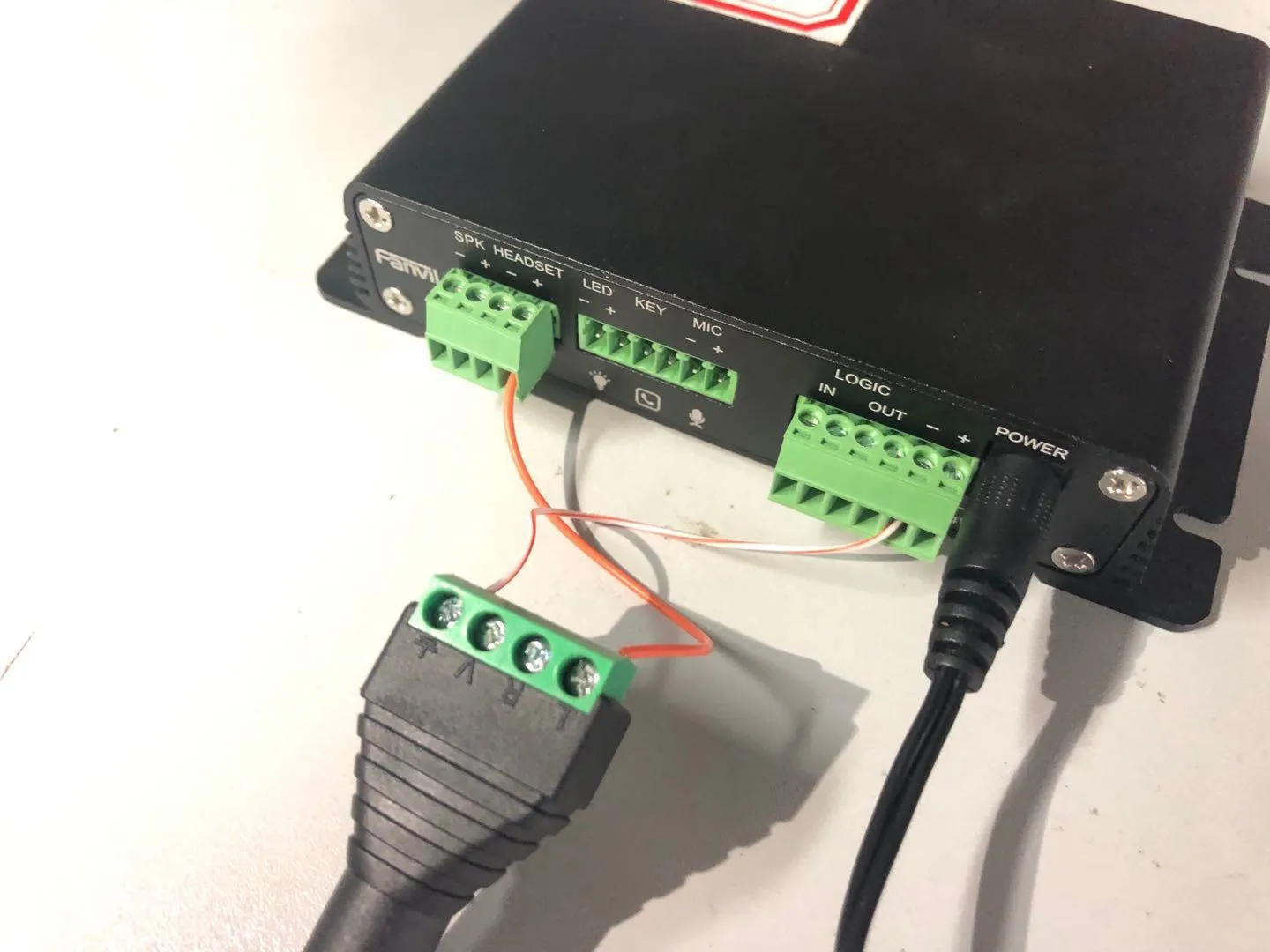

对于 BK-DAB-PA2，有源音箱的接线位置如图 7 所示。HEADSET 接口用作音箱音频信号输出。
HEADSET 输出为差分式。如果连接的设备使用差分输入，请连接 HEADSET+、HEADSET- 和电源 GND (POWER-)。如果连接的设备使用单端输入，请连接 HEADSET+ 和电源 GND (POWER-)。
图 7. BK-DAB-PA2 连接至有源音箱

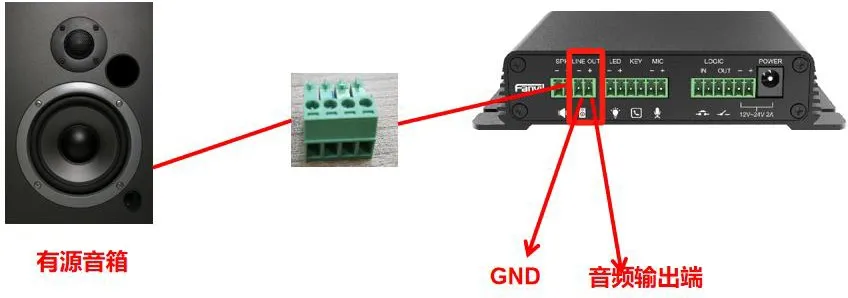

对于 BK-DAB-PA2S，请使用 Line out 接口连接有源音箱，如图 8 所示。右侧的端子是音频信号输出，应通过接线端子连接到有源音箱的音频输入线。左侧的端子是 GND，应连接到有源音箱的公共接地端子。
图 8. BK-DAB-PA2S 连接至有源音箱

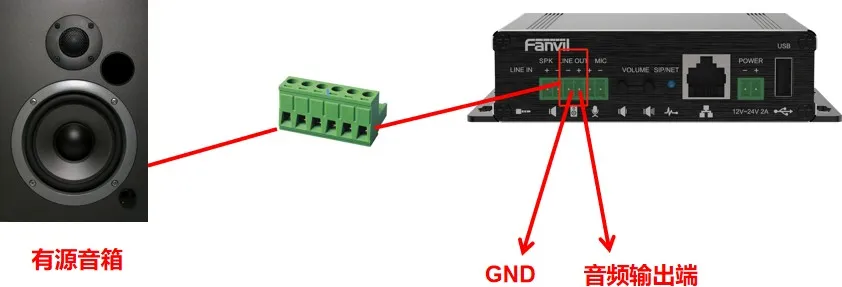

对于 BK-DAB-PA3，请使用 Line out 接口连接有源音箱，如图 9 所示。音频信号输出应通过接线端子连接到有源音箱的音频输入线，而 GND 应连接到有源音箱的公共接地端子。
图 9. BK-DAB-PA3 连接至有源音箱
