本指南说明如何使用音频输出/线路输出和具有完整接线和Web UI设置的继电器触发模式来控制工业SIP对讲机上的外部放大器音频输出。
工业设备连接外置功放后，可根据实际使用场景控制音频是否输出至功放。 普通通话时，功放应关闭，仅使用内置扬声器；广播或紧急播报时，必须启动功放。 本文档针对不同设备型号介绍两种控制方式。
BHP‑SOS10、BHP‑SOS10V、BHP‑SOS10D、BHP‑SOS11V、BHP‑SOS11V2、BHP‑SOS16、BHP‑SOS16V、BK‑ROIP‑PA2、BK‑ROIP‑PA2S、BK‑ROIP‑PA3、BHP‑SOS12。
① 一台适用设备（以BHP‑SOS16V为例）、PoE交换机（或直流电源）、一台功放、一个扬声器。将功放与设备连接，扬声器与功放连接，设备与交换机连接。
② 一台调试电脑，连接至同一交换机，确保网络互通。
将BHP‑SOS16V与电脑接入同一交换机，连接方式如图1所示。

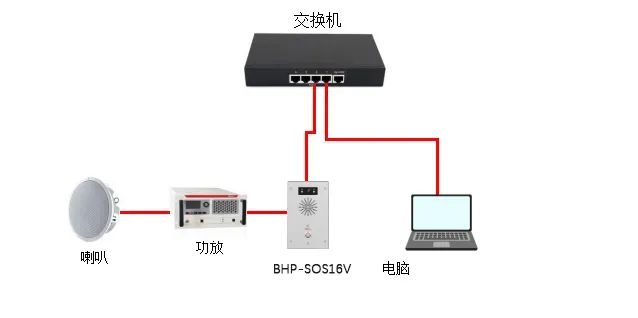

图1 设备与电脑连接示意图
功放输出可通过启用音频输出接口控制，或通过继电器切换功放电源控制。下文将详细说明两种方式。
适用型号：BHP‑SOS10系列、BHP‑SOS11系列、BHP‑SOS16系列、BK‑ROIP‑PA2、PA2S、PA3。
注意：BK‑ROIP‑PA2/PA2S使用耳机接口；PA3使用线路输出接口。i10/i11系列需定制2针MX1.25接线。
网页管理界面配置：
(1) 登录网页管理界面（默认用户名/密码：admin）。
(2) 进入对讲设置 → 媒体设置 → 媒体设置。
将启用外置扬声器设置为免提&&线路输出。
将线路输出触发状态设置为对讲被叫。
参数说明：
免提&&线路输出：同时启用免提与线路输出音频。
线路输出触发状态：
振铃：来电振铃时触发
主叫（通话中）：拨打电话时触发
SIP被叫（通话中）：接收SIP来电时触发
组播被叫：接收组播信号时触发
对讲被叫：接收对讲呼叫时触发

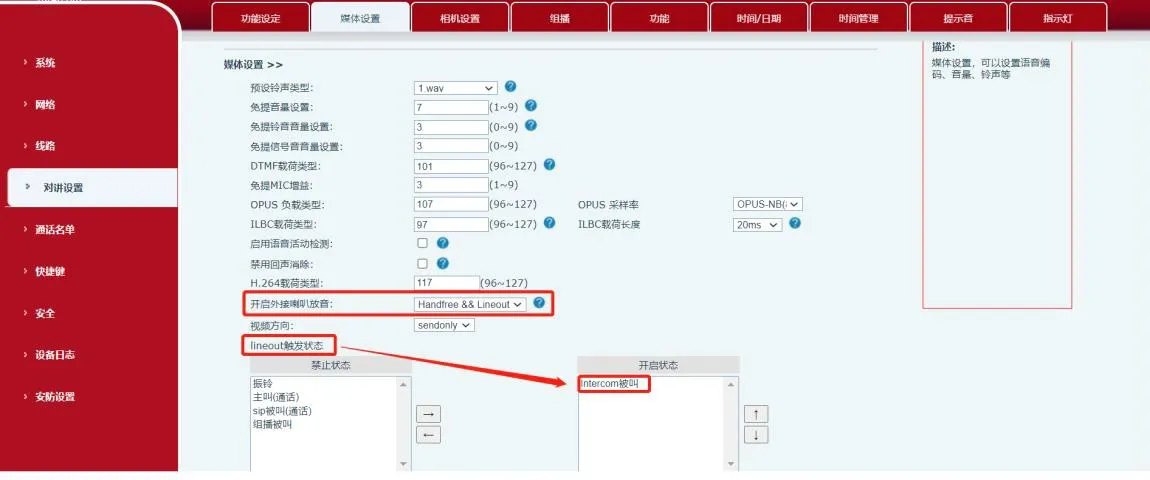

图2 音频输出控制示意图
适用所有列出型号，包含BHP‑SOS12。 (1) 输出端口规格
| 型号 | BHP‑SOS12 | BHP‑SOS16/16V | BHP‑SOS10/11V/PA2 | BK‑ROIP‑PA2S |
| 输出端口 | 2 | 2 | 1 | 1 |
| 额定参数 | DC 30V/1A AC 30V/1A | DC 30V/2A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A |
(2) 功放接线（干接点示例）

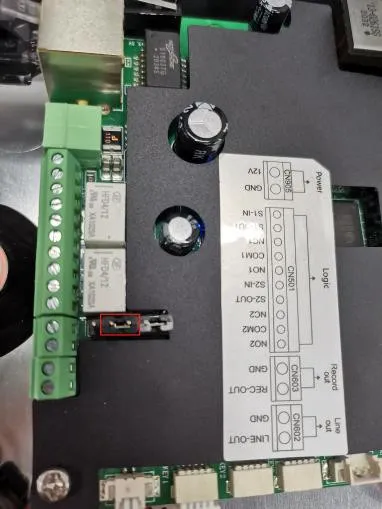

① BHP‑SOS16V外置供电模式：短接JP1引脚2‑3，引脚1、4悬空，如图3所示。
图3 跳线连接示意图
② 电源接线：
- 电源正极 → 功放正极
- 电源负极 → 设备公共端(COM)
- 功放负极 → 设备常闭端(NC)

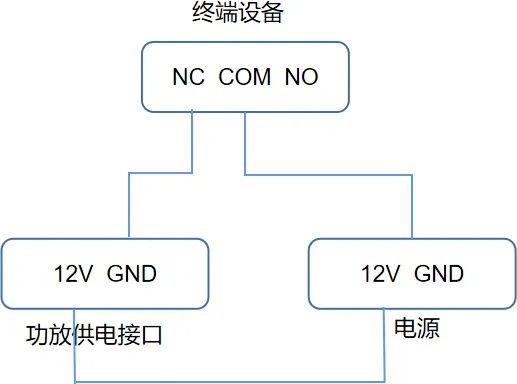

图4 功放接线示意图
③ 音频接线：
- 功放左声道 → 设备音频输出正极
- 功放接地端 → 设备接地端

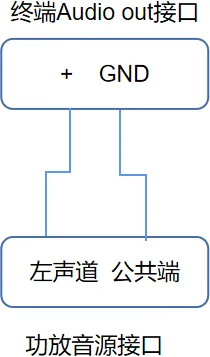

图5 音频输入接线示意图
(3) 输出端口配置
① 进入安全设置 → 输出端口设置。
② 勾选输出端口1（或2）。
③ 勾选通话状态触发，并启用对讲被叫。

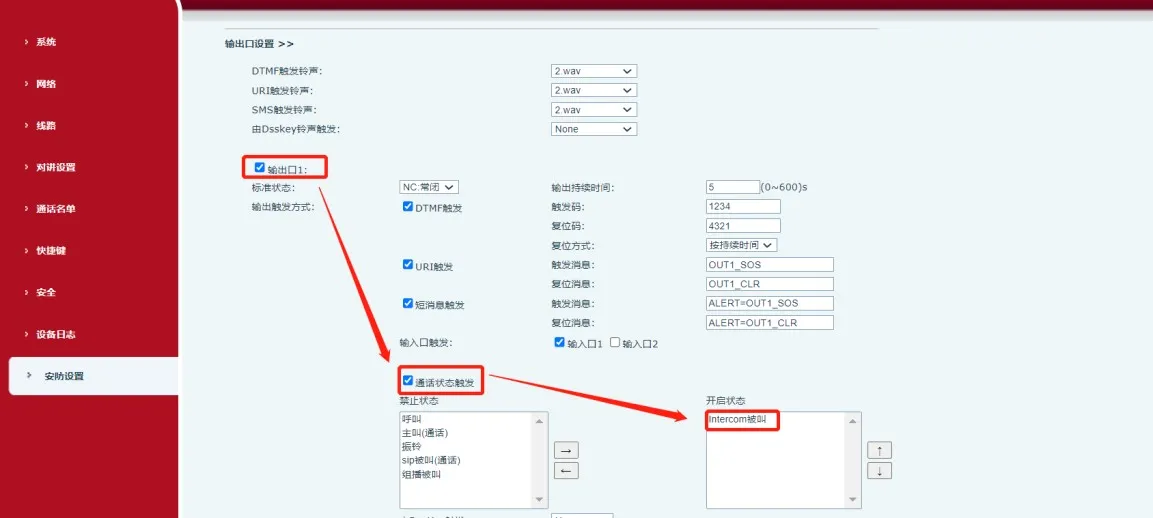

图6 输出端口配置示意图
当设备接收到对讲被叫事件时，公共端(COM)与常闭端(NC)闭合，功放启动。
