彩屏IP电话机支持待机壁纸和标题标识的自定义升级。H5系列话机额外支持快捷键图标自定义升级。共有两种升级方式：网页界面升级、自动配置升级。支持图片格式：.bmp 与 .tar.gz。
1. 各彩屏话机型号壁纸规格：
表1 - 彩屏系列壁纸规格
| 型号 | 分辨率 宽*高 | 色深 | 格式 | 文件大小 | 文件名 |
| BX3S/BX4 | 320*240 | 16位 RGB565 | bmp | ~150KB | 无限制 |
| BX3SG | 320*240 | 16位 RGB565 | bmp | ~150KB | 无限制 |
| BX3U | 320*240 | 16位 RGB565 | bmp | ~150KB | 无限制 |
| BX4U | 320*240 | 16位 RGB565 | bmp | ~150KB | 无限制 |
| BH5 | 480*320 | 16位 RGB565 | bmp | ~300KB | 无限制 |
| BX5S | 480*320 | 16位/24位 RGB565 | bmp | ~300KB | 无限制 |
| BX5U | 480*320 | 16位 RGB565 | bmp | ~300KB | 无限制 |
| BX6-主屏 | 480*272 | 24位 RGB888 | bmp | ~380KB | 无限制 |
| BX6-副屏 | 240*320 | 16位 RGB565 | bmp | ~150KB | 无限制 |
| BX6U | 480 * 272 | 24位 RGB888 | bmp | ~380KB | 无限制 |
| BX7 | 800*480 | 24位 RGB888 | bmp | ~1.00MB | 无限制 |
| BX7C | 800*480 | 24位 RGB888 | bmp | ~1.00MB | 无限制 |
| GP210/GP210i-主屏 | 480*272 | 24位 RGB888 | bmp | ~380KB | 无限制 |
| GP210/GP210i-副屏 | 320*480 | 16位 RGB565 | bmp | ~300KB | 无限制 |
2. 各彩屏话机型号DSS按键图标规格：
表2 - 彩屏机型DSS按键图标规格
| 型号 | 分辨率 宽*高 | 色深 | 格式 | 文件大小 | 文件名 |
| BX3S/BX4 | - | - | - | - | - |
| BH5 | 54*54 | 16位 RGB565 | bmp | ~5KB | 参见表3 |
| BX4U-侧边 | 25*25 | 32位 | Png | ~3KB | 参见表4 普通DSS按键 |
| BX4U-副屏 | 42*42 | 32位 | Png | ~3KB | 参见表4 普通DSS按键 |
| BX5U-侧边 | 25*25 | 32位 | Png | ~3KB | 参见表4 普通DSS按键 |
| BX5U-副屏 | 42*42 | 32位 | Png | ~3KB | 参见表4 普通DSS按键 |
| BX6U-侧边 | 25*25 | 32位 | Png | ~3KB | 参见表4 普通DSS按键 |
| BX6U-副屏 | 42*42 | 32位 | Png | ~3KB | 参见表4 普通DSS按键 |
| BX5S | - | - | - | - | - |
| BX6-副屏 DSS | 42*42 | 32位 | Png | ~3KB | 参见表4 普通DSS按键 |
| BX7 | - | - | - | - | - |
| BX7C | 31*31 | 32位 | Png | ~4KB | 参见表4 侧边DSS按键 |
| GP210/GP210i-侧边 | 25*25 | 32位 | Png | ~2KB | 参见表4 侧边DSS按键 |
| GP210/GP210i-副屏DSS | 42*42 | 32位 | Png | ~3KB | 参见表4 普通DSS按键 |
3. BH5话机待机界面快捷拨号图标命名规则：
表3 - H5话机自定义图标命名
| 文件类型 | 文件名 | 格式 | 文件大小 | 分辨率 宽×高 |
| 接待 | ICON_RECEPTION | bmp | ~5KB | 54x54 |
| 服务 | ICON_SERVICE | bmp | ~5KB | 54x54 |
| 保洁 | ICON_CLEANING | bmp | ~5KB | 54x54 |
| 叫醒 | ICON_WAKEUP | bmp | ~5KB | 54x54 |
| 紧急 | ICON_EMG | bmp | ~5KB | 54x54 |
| 管理员 | ICON_MANAGER | bmp | ~5KB | 54x54 |
备注：快捷键图片背景色必须为黑色，才能去除背景，在液晶屏上显示圆形图标。
4. 彩屏话机待机界面DSS按键图标命名规则：
表4 - DSS按键与侧边DSS按键图标
| DSS按键类型 | 侧边DSS按键图标名称 | 普通DSS按键图标名称 |
| BLF列表 | side_custom_dss_blflist.png | custom_dss_blflist.png |
| DTMF | side_custom_dss_dtmf.png | custom_dss_dtmf.png |
| 无功能 | side_custom_dss_edit.png | custom_dss_edit.png |
| 按键事件 | side_custom_dss_keyevent.png | custom_dss_keyevent.png |
| 线路 | side_custom_dss_line.png | custom_dss_line.png |
| 网址&动作网址 | side_custom_dss_url.png | custom_dss_url.png |
| 组播 | side_custom_dss_mcast.png | custom_dss_mcast.png |
| 记忆按键/应答转接 | side_custom_dss_mem_axfer.png | custom_dss_mem_axfer.png |
| 记忆按键/盲转接 | side_custom_dss_mem_bxfer.png | custom_dss_mem_bxfer.png |
| 记忆按键/呼叫驻留 | side_custom_dss_mem_callpark.png | custom_dss_mem_callpark.png |
| 记忆按键/呼叫转移 | side_custom_dss_mem_cfw.png | custom_dss_mem_cfw.png |
| 记忆按键/会议 | side_custom_dss_mem_conf.png | custom_dss_mem_conf.png |
| 记忆按键/DTMF | side_custom_dss_mem_dtmf.png | custom_dss_mem_dtmf.png |
| 记忆按键/内部对讲 | side_custom_dss_mem_intercome.png | custom_dss_mem_intercome.png |
| 记忆按键/语音留言 | side_custom_dss_mem_mwi.png | custom_dss_mem_mwi.png |
| 记忆按键/新通话 | side_custom_dss_mem_newcall.png | custom_dss_mem_newcall.png |
| 记忆按键/状态呈现 | side_custom_dss_mem_present.png | custom_dss_mem_present.png |
| 记忆按键/快捷拨号 | side_custom_dss_mem_spdial.png | custom_dss_mem_spdial.png |
彩屏话机标题标识规格：
备注：X5S & X6 系列暂不支持自定义标题标识升级。
| 型号 | 分辨率 宽×高 | 色深 | 格式 | 文件大小 | 文件名 |
| X3S/X4/H5/D5 | 宽度 ≤ 屏幕宽度; 高度 < 标题栏高度 | 16bit RGB565 | bmp | ~10KB | TITLE_LOGO |
标题栏高度（titlebarH）：
A: H5 = 40px
B: BX3S/BX4/D5 = 35px
Adobe Photoshop
2.1 打开Photoshop → 打开图片 → Image → Image Size
<

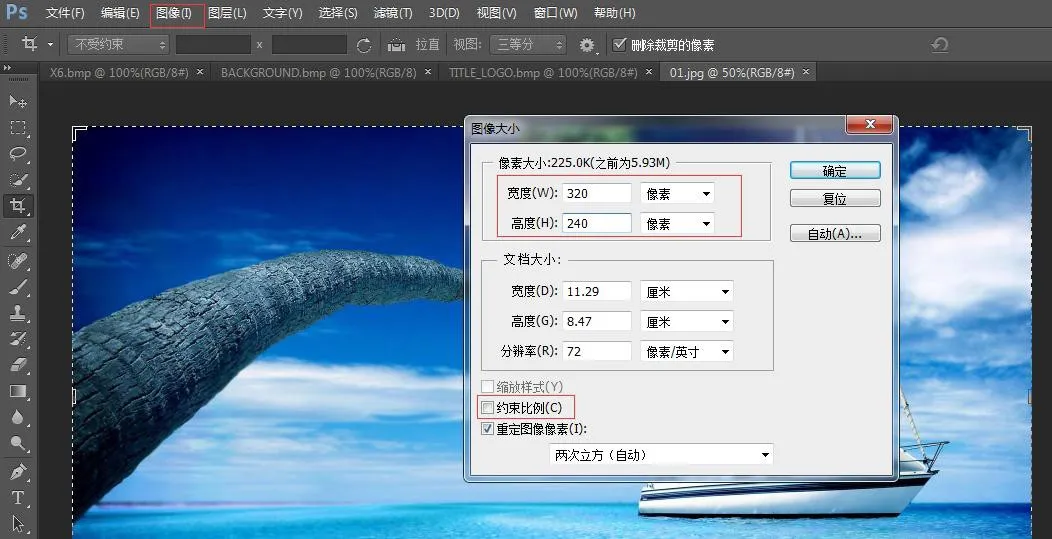

根据话机型号设置宽高。取消勾选「约束比例」→ 点击确定

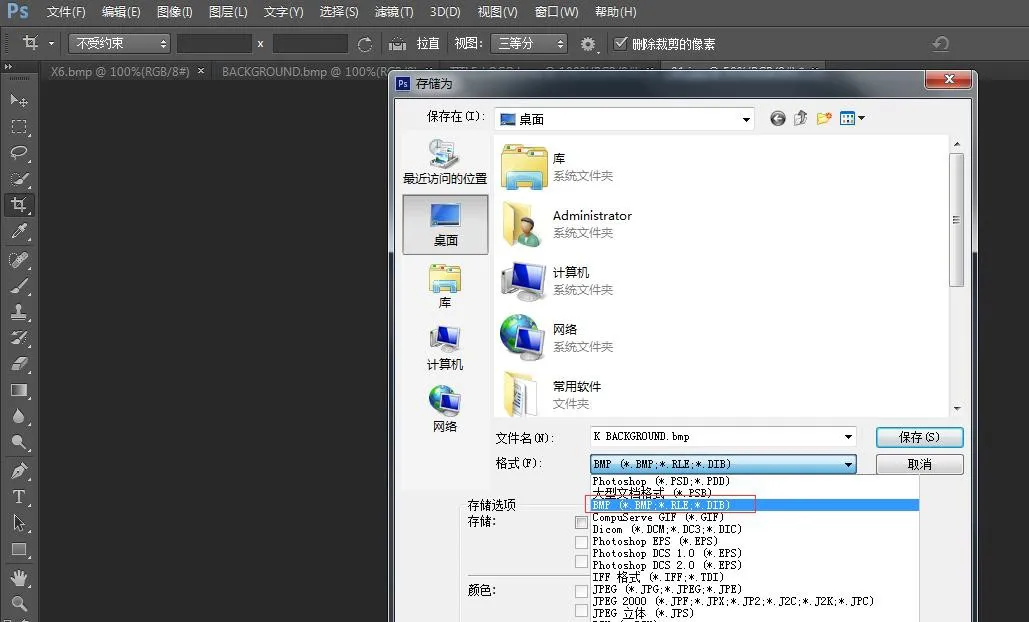

2.2 File → Save As → 选择BMP格式

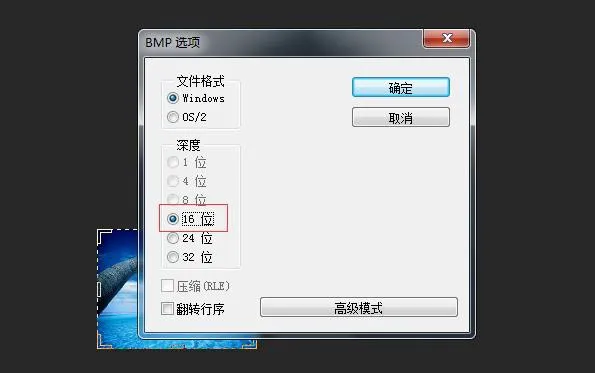

2.3 点击保存，按下图选择对应色深：
<
选择与话机型号匹配的色深 → 确定。图片制作完成。
3. 标题标识、快捷拨号图标、DSS按键图标均使用相同制作方法。
4. 如何制作 etc.tar.gz 压缩包
使用7-Zip工具（示例：ICON_SERVICE.bmp）

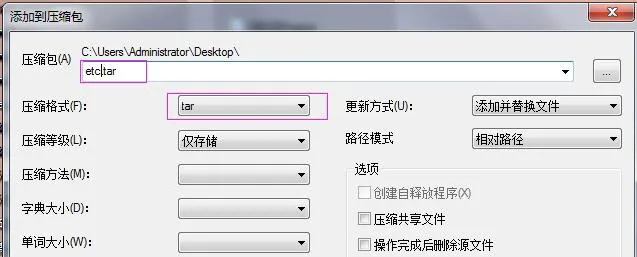

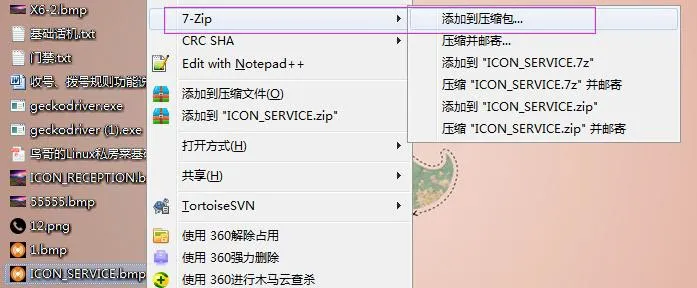

1) 右键点击文件 → 7-Zip → Add to archive → Archive format: tar → OK → 生成etc.tar

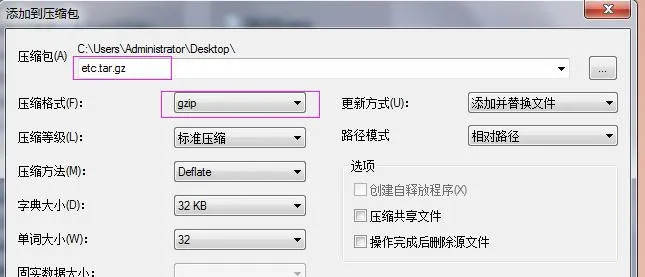

2) 右键点击etc.tar → 7-Zip → Add to archive → Archive format: gzip → OK → 生成etc.tar.gz
BX3S/BX4/BH5 壁纸升级
H5支持壁纸、标题标识和待机快捷拨号图标升级。

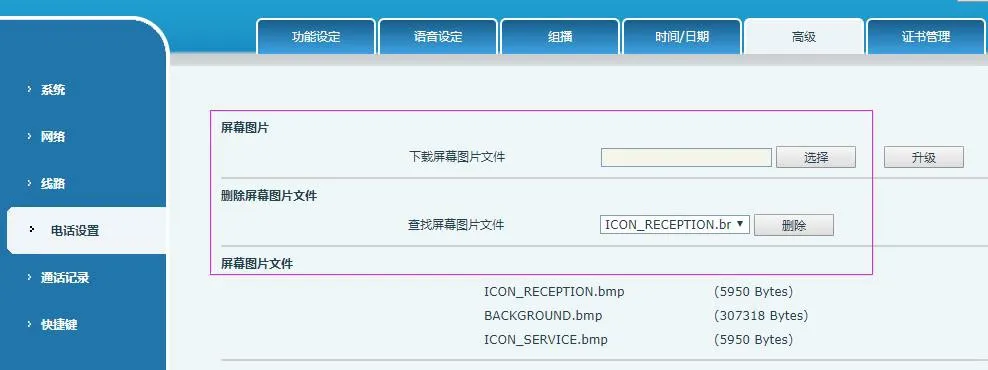

登录话机网页管理界面 → Phone Settings → Advanced → Screen Images。在此处上传.bmp或etc.tar.gz文件。
<
升级成功后，可在此页面查看和删除图片。
BX5S/BX6/BX7/BX7C/GP210/GP210i 壁纸升级

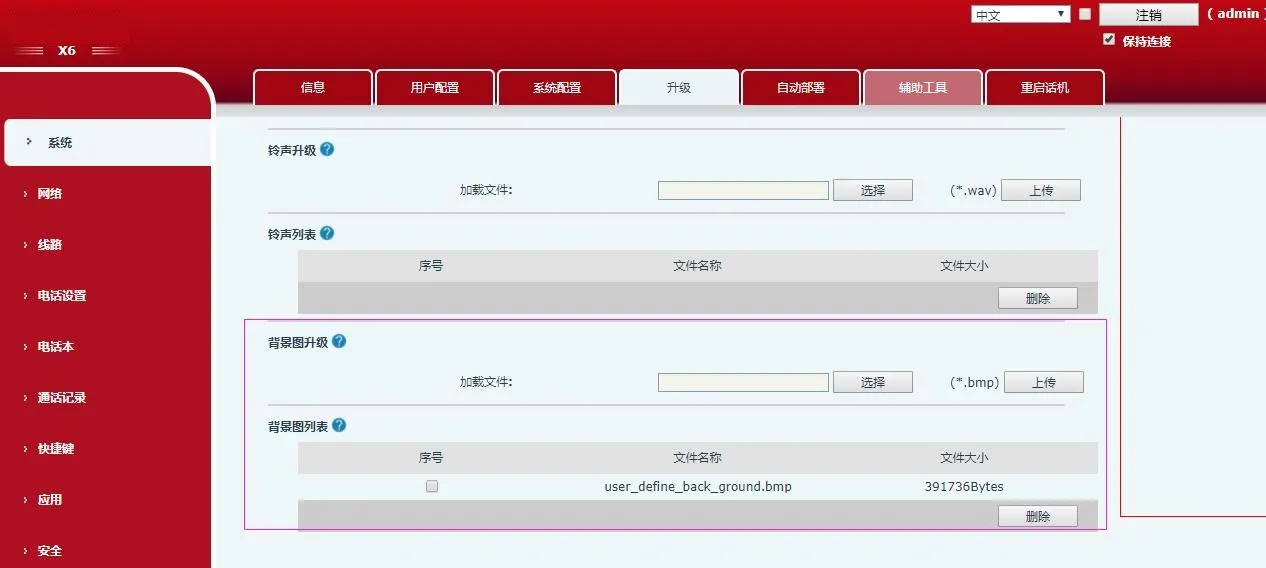

登录话机网页管理界面 → System → Upgrade → Wallpaper Upgrade
<
升级成功后，可在此页面查看和删除壁纸。
BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i DSS按键图标升级（两种方式）
1) 直接升级（.png格式）

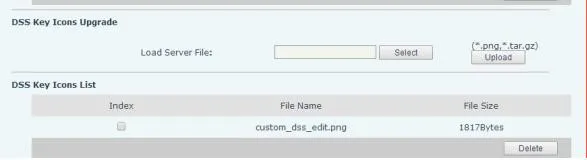

网页界面路径：System → Upgrade → DSSkey Icons Upgrade。上传自定义图标（必须遵循表4命名规则）。升级后的图标会显示在DSS按键图标列表中。
2) 批量升级（.tar.gz格式）
批量升级图标可使用tar.gz压缩包（支持自定义文件名）。
① Linux打包命令：tar –zcvf etc.tar.gz xxx.png xxx1.png
② Windows打包方式（7-Zip）：
- 选中文件 → 右键 → 7-Zip → Add to archive → tar → OK（生成etc.tar）
- 右键etc.tar → 7-Zip → Add to archive → gzip → OK（生成etc.tar.gz）

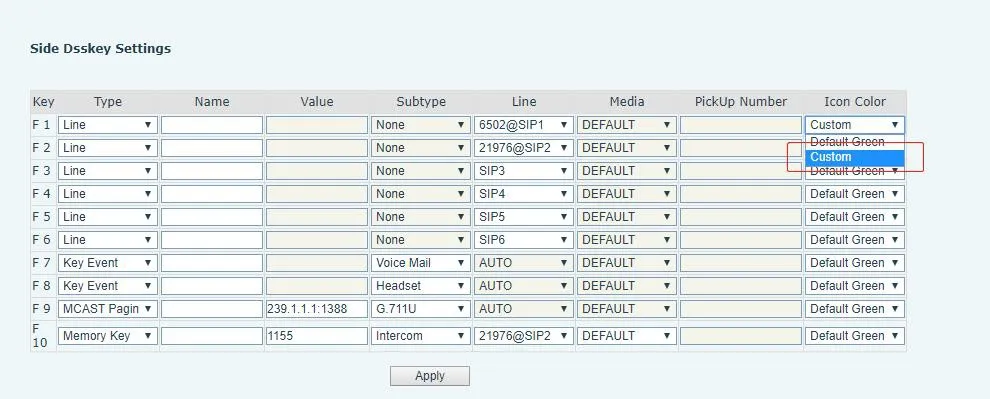

升级完成后，在网页界面选择自定义DSS按键图标即可。
BX34系列自动配置（壁纸、标题标识；H5支持快捷拨号图标）
在配置文件

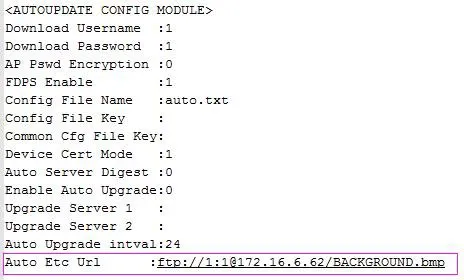

| Auto | Etc | Url | : ftp://1:1@172.16.6.62/BACKGROUND.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/TITLE_LOGO.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/etc.tar.gz |
