彩屏SIP电话图像升级指南涵盖所有型号的自定义壁纸、徽标、DSS键图标规格、Photoshop创建、7-Zip包装、Web UI和自动配置升级步骤。
彩色屏幕 IP 电话支持对空闲屏幕壁纸和标题徽标进行自定义升级。H5 系列电话还额外支持快捷键图标的自定义升级。提供两种升级方式：Web UI 升级和自动配置升级。支持的图像格式：.bmp 和 .tar.gz。
1. 不同彩屏电话型号的壁纸规格：
表 1 - 彩屏系列壁纸规格
| 型号 | 分辨率 宽*高 | 色深 | 格式 | 文件大小 | 文件名 |
| BX3S/BX4 | 320*240 | 16bit RGB565 | bmp | ~150KB | 无限制 |
| BX3SG | 320*240 | 16bit RGB565 | bmp | ~150KB | 无限制 |
| BX3U | 320*240 | 16bit RGB565 | bmp | ~150KB | 无限制 |
| BX4U | 320*240 | 16bit RGB565 | bmp | ~150KB | 无限制 |
| BH5 | 480*320 | 16bit RGB565 | bmp | ~300KB | 无限制 |
| BX5S | 480*320 | 16bit /24bit RGB565 | bmp | ~300KB | 无限制 |
| BX5U | 480*320 | 16bit RGB565 | bmp | ~300KB | 无限制 |
| BX6-主屏 | 480*272 | 24bit RGB888 | bmp | ~380KB | 无限制 |
| BX6-副屏 | 240*320 | 16bit RGB565 | bmp | ~150KB | 无限制 |
| BX6U | 480 * 272 | 24bit RGB888 | bmp | ~380KB | 无限制 |
| BX7 | 800*480 | 24bit RGB888 | bmp | ~1.00MB | 无限制 |
| BX7C | 800*480 | 24bit RGB888 | bmp | ~1.00MB | 无限制 |
| GP210/GP210i-主屏 | 480*272 | 24bit RGB888 | bmp | ~380KB | 无限制 |
| GP210/GP210i-副屏 | 320*480 | 16bit RGB565 | bmp | ~300KB | 无限制 |
2. 不同彩屏电话型号的 DSS 键图标规格：
表 2 - 彩屏型号 DSS 键图标规格
| 型号 | 分辨率 宽*高 | 色深 | 格式 | 文件大小 | 文件名 |
| BX3S/BX4 | - | - | - | - | - |
| BH5 | 54*54 | 16bit RGB565 | bmp | ~5KB | 见表 3 |
| BX4U-侧边 | 25*25 | 32bit | Png | ~3KB | 见表 4 普通 DSSkey |
| BX4U-副屏 | 42*42 | 32bit | Png | ~3KB | 见表 4 普通 DSSkey |
| BX5U-侧边 | 25*25 | 32bit | Png | ~3KB | 见表 4 普通 DSSkey |
| BX5U-副屏 | 42*42 | 32bit | Png | ~3KB | 见表 4 普通 DSSkey |
| BX6U-侧边 | 25*25 | 32bit | Png | ~3KB | 见表 4 普通 DSSkey |
| BX6U-副屏 | 42*42 | 32bit | Png | ~3KB | 见表 4 普通 DSSkey |
| BX5S | - | - | - | - | - |
| BX6-副屏 DSS | 42*42 | 32bit | Png | ~3KB | 见表 4 普通 DSSkey |
| BX7 | - | - | - | - | - |
| BX7C | 31*31 | 32bit | Png | ~4KB | 见表 4 侧边 DSSkey |
| GP210/GP210i-侧边 | 25*25 | 32bit | Png | ~2KB | 见表 4 侧边 DSSkey |
| GP210/GP210i-副屏 DSS | 42*42 | 32bit | Png | ~3KB | 见表 4 普通 DSSkey |
3. BH5 电话空闲屏幕快速拨号图标命名：
表 3 - H5 电话自定义图标命名
| 文件类型 | 文件名 | 格式 | 文件大小 | 分辨率 宽x高 |
| 接待 | ICON_RECEPTION | bmp | ~5KB | 54x54 |
| 服务 | ICON_SERVICE | bmp | ~5KB | 54x54 |
| 清洁 | ICON_CLEANING | bmp | ~5KB | 54x54 |
| 唤醒 | ICON_WAKEUP | bmp | ~5KB | 54x54 |
| 紧急 | ICON_EMG | bmp | ~5KB | 54x54 |
| 管理员 | ICON_MANAGER | bmp | ~5KB | 54x54 |
注意：快捷键图像的背景色必须为黑色，以去除背景并在 LCD 屏幕上显示圆形图标。
4. 彩屏电话空闲屏幕 DSS 键图标命名：
表 4 - DSS 和侧边 DSS 键图标
| DSSkey 类型 | 侧边 DSSkey 图标名称 | 普通 DSSkey 图标名称 |
| 忙灯列表 | side_custom_dss_blflist.png | custom_dss_blflist.png |
| DTMF | side_custom_dss_dtmf.png | custom_dss_dtmf.png |
| 无 | side_custom_dss_edit.png | custom_dss_edit.png |
| 按键事件 | side_custom_dss_keyevent.png | custom_dss_keyevent.png |
| 线路 | side_custom_dss_line.png | custom_dss_line.png |
| URL 和动作 URL | side_custom_dss_url.png | custom_dss_url.png |
| 组播 | side_custom_dss_mcast.png | custom_dss_mcast.png |
| 记忆键/待接转接 | side_custom_dss_mem_axfer.png | custom_dss_mem_axfer.png |
| 记忆键/盲转接 | side_custom_dss_mem_bxfer.png | custom_dss_mem_bxfer.png |
| 记忆键/呼叫停泊 | side_custom_dss_mem_callpark.png | custom_dss_mem_callpark.png |
| 记忆键/呼叫转移 | side_custom_dss_mem_cfw.png | custom_dss_mem_cfw.png |
| 记忆键/会议 | side_custom_dss_mem_conf.png | custom_dss_mem_conf.png |
| 记忆键/DTMF | side_custom_dss_mem_dtmf.png | custom_dss_mem_dtmf.png |
| 记忆键/对讲 | side_custom_dss_mem_intercome.png | custom_dss_mem_intercome.png |
| 记忆键/MWI | side_custom_dss_mem_mwi.png | custom_dss_mem_mwi.png |
| 记忆键/新呼叫 | side_custom_dss_mem_newcall.png | custom_dss_mem_newcall.png |
| 记忆键/到场 | side_custom_dss_mem_present.png | custom_dss_mem_present.png |
| 记忆键/快速拨号 | side_custom_dss_mem_spdial.png | custom_dss_mem_spdial.png |
彩屏电话的标题徽标规格：
注意：BX5S 和 BX6 系列暂时不支持自定义标题徽标升级。
| 型号 | 分辨率 宽x高 | 色深 | 格式 | 文件大小 | 文件名 |
| BX3S/BX4/BH5/D5 | 宽 ≤ 屏幕宽度；高 < 标题栏高度 | 16bit RGB565 | bmp | ~10KB | TITLE_LOGO |
标题栏高度 (titlebarH)：
A: H5 = 40px
B: BX3S/BX4/D5 = 35px
Adobe Photoshop

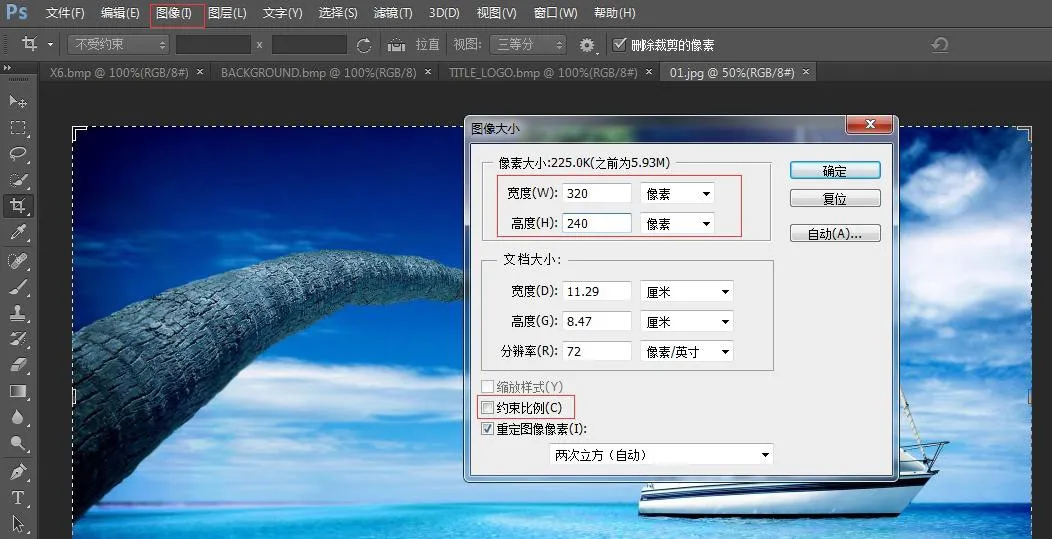

打开 Photoshop → 打开您的图像 → 图像 → 图像大小
<
根据您的电话型号设置宽度和高度。 取消勾选“约束比例” → 单击“确定”

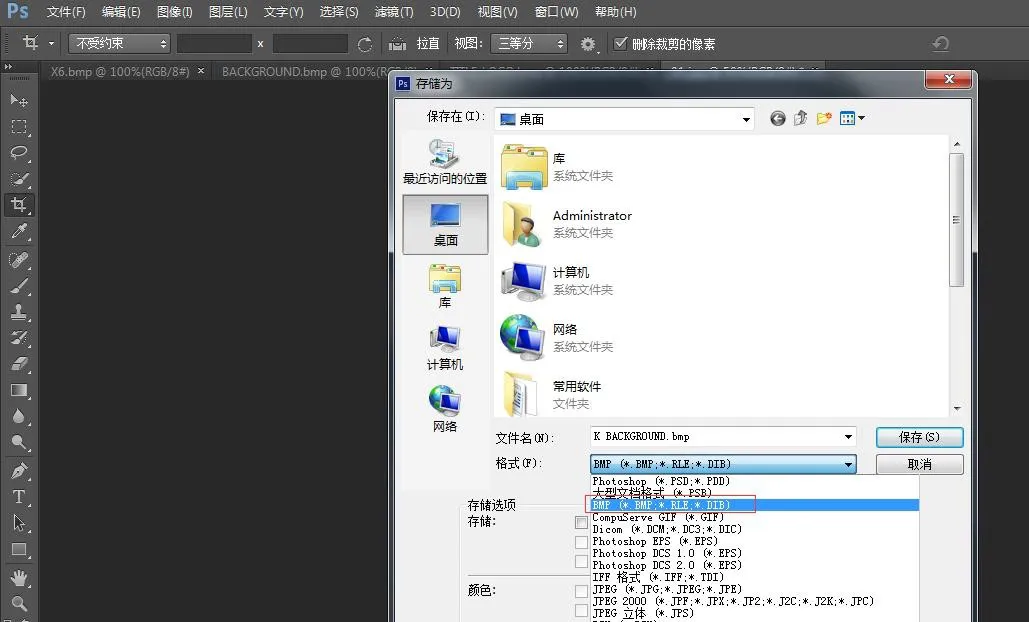

文件 → 另存为 → 选择 BMP 格式

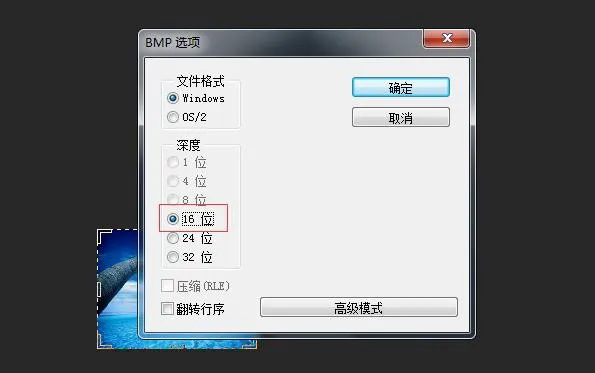

单击“保存”，如图所示选择正确的色深：
<
为您的电话型号选择匹配的色深 → 确定。图像创建完成。
3. 标题徽标、快速拨号和 DSS 键图标使用相同的创建方法。
4. 如何创建 etc.tar.gz 包
使用 7-Zip 工具（示例：ICON_SERVICE.bmp）

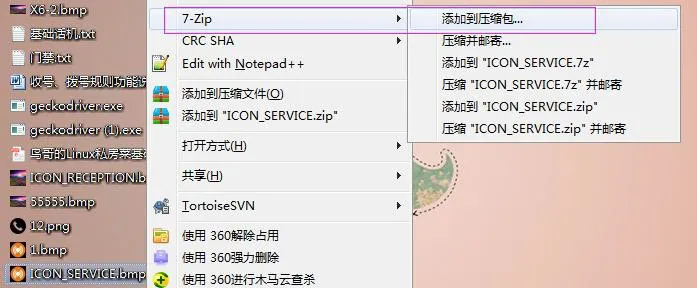

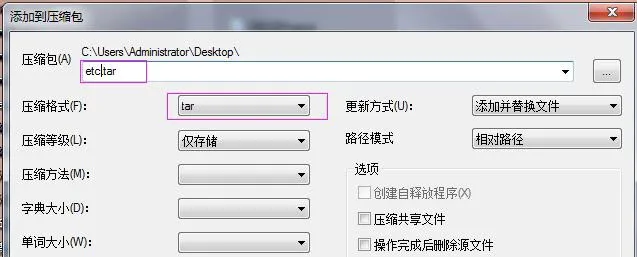

1) 右键单击文件 → 7-Zip → 添加到压缩包 → 压缩格式：tar → 确定 → 生成 etc.tar

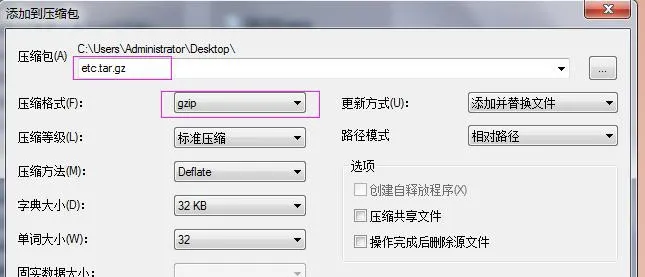

2) 右键单击 etc.tar → 7-Zip → 添加到压缩包 → 压缩格式：gzip → 确定 → 生成 etc.tar.gz
BX3S/BX4/BH5 壁纸升级
H5 支持壁纸、标题徽标和空闲快速拨号图标升级。

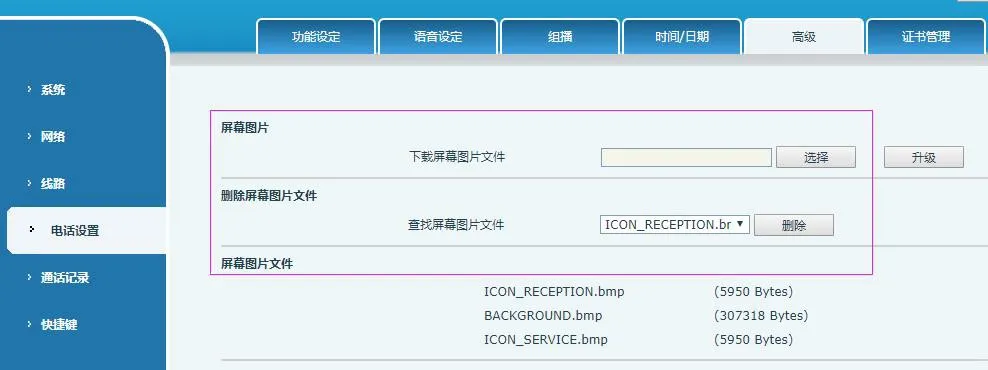

登录电话 Web UI → 电话设置 → 高级 → 屏幕图像。在此处上传 .bmp 或 etc.tar.gz 文件。
<
成功升级后，您可以在该页面查看和删除图像。
BX5S/BX6/BX7/BX7C/GP210/GP210i 壁纸升级

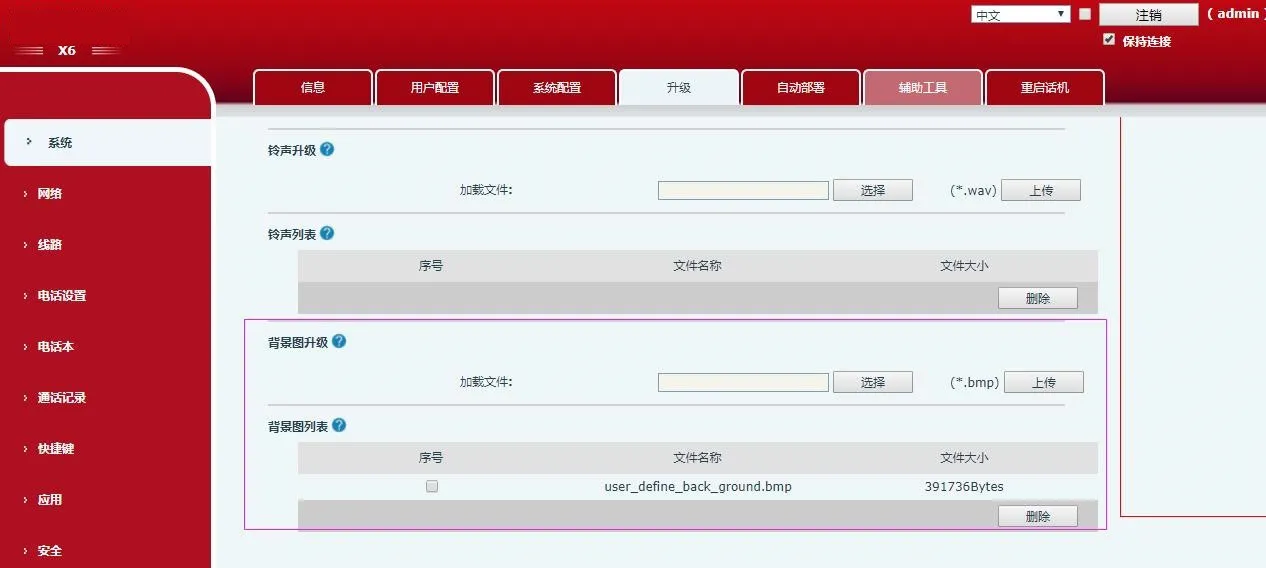

登录电话 Web UI → 系统 → 升级 → 壁纸升级
<
成功升级后，您可以在该页面查看和删除壁纸。
BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i DSS 键图标升级（2 种方法）
1) 直接升级 (.png)

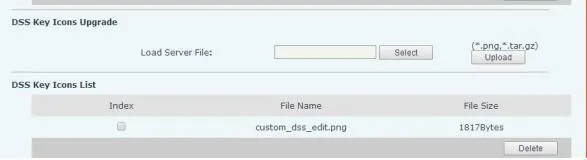

Web UI：系统 → 升级 → DSSkey 图标升级。上传自定义图标（必须遵循表 4 的命名规则）。升级后的图标将显示在 DSS Key 图标列表中。
2) 批量升级 (.tar.gz)
用于批量图标升级，请使用 .tar.gz 包（支持自定义名称）。
① Linux 打包命令：tar –zcvf etc.tar.gz xxx.png xxx1.png
② Windows 打包 (7-Zip)：
- 选择文件 → 右键单击 → 7-Zip → 添加到压缩包 → tar → 确定 (创建 etc.tar)
- 右键单击 etc.tar → 7-Zip → 添加到压缩包 → gzip → 确定 (创建 etc.tar.gz)

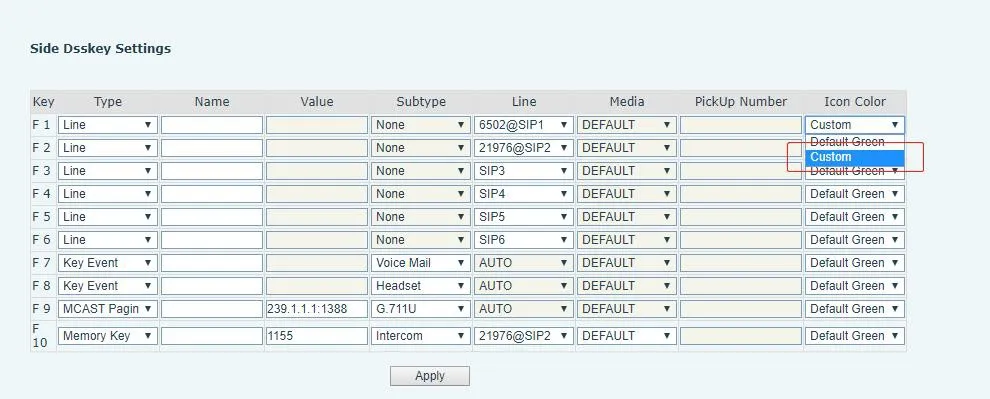

升级后，在 Web UI 上选择自定义 DSS 键图标。
BX34 系列自动配置（壁纸、标题徽标；H5 支持快速拨号图标）

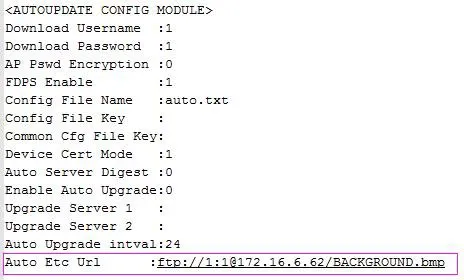

在配置文件的
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/BACKGROUND.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/TITLE_LOGO.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/etc.tar.gz |
配置示例 (BACKGROUND.bmp)：
BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i 使用相同的自动配置方法进行壁纸和 DSS 键图标升级（不支持标题徽标）。文件名可自定义。
示例 (BX6)：
Auto Etc Url : ftp://1:1@172.16.6.62/X6.bmp
Auto Etc Url : ftp://1:1@172.16.6.62/etc.tar.gz
