IntroductionOverviewThis文档主要介绍远程DTMF触发功能
本文档主要介绍对讲产品的远程DTMF触发功能。

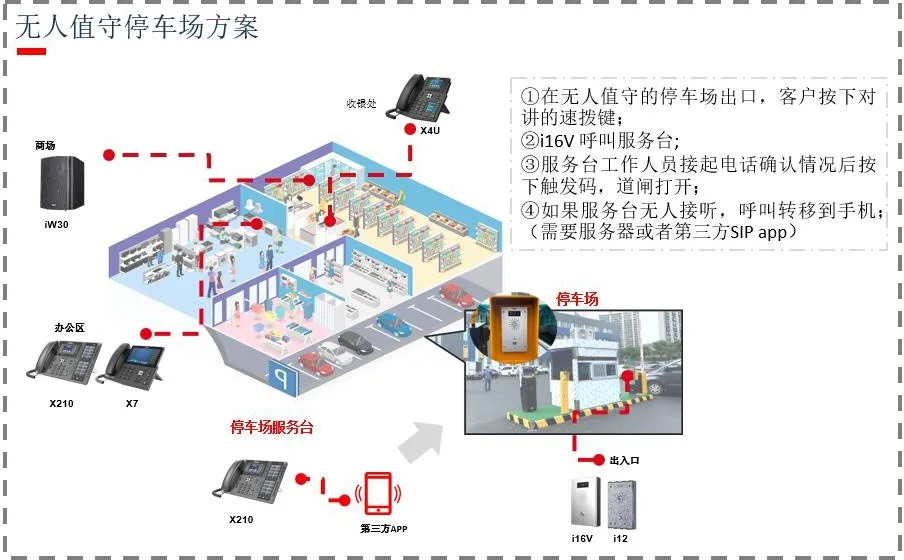

全系对讲设备均支持通过DTMF信号远程触发输出端口。该功能简洁实用，可远程控制对讲设备输出端口，实现远程开门、远程道闸开启等应用场景，助力客户搭建更多无人值守解决方案，例如无人值守停车场、无人网咖、无人健身房及同类场景的通信系统。
公司全系列对讲产品，包含BPA2、BPA2S、Bi10、Bi10S、Bi10V、Bi10SV、Bi10D、Bi10SD、Bi16V、Bi12、Bi16S、Bi16SV、Bi18S。
远程DTMF触发主要分为两种实现方式：
第一种：访客或车主需要开启道闸、解锁门禁时，按下对讲设备的求助按键。值班室人员接听通话并确认访客/车辆位置及现场情况后，只需在话机上输入触发码，对讲设备即可激活输出端口，完成开门或开闸操作。
第二种：值班室人员主动呼叫对讲设备，对讲设备自动接听后，工作人员输入触发码，即可激活对讲输出端口，开启门禁或道闸。两种方式的工作流程如下所示：

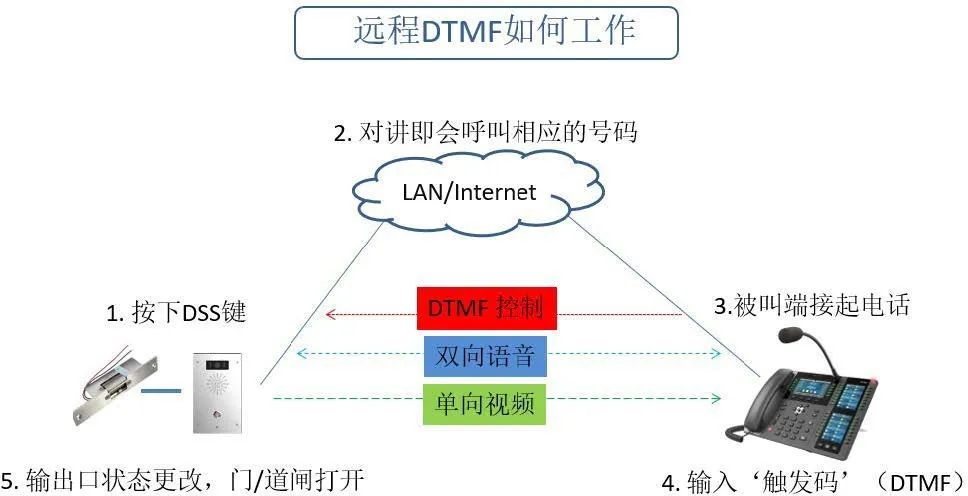

(i16V - 主叫模式)

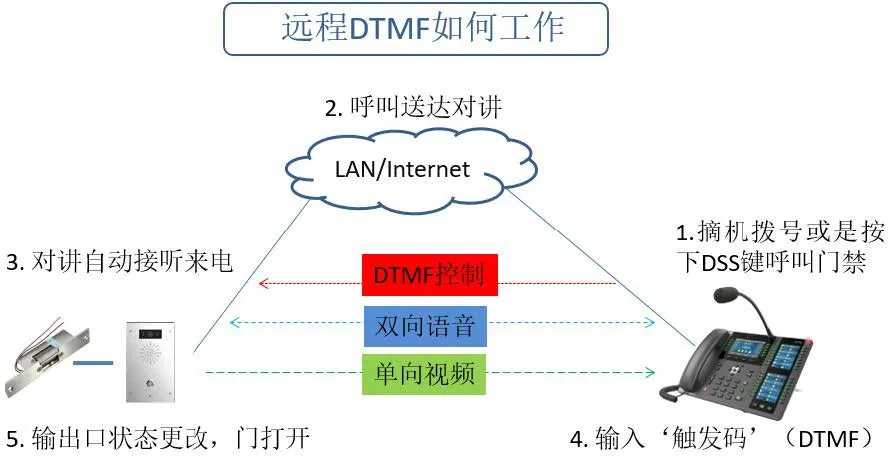

(i16V - 被叫模式)
① 操作前，确认对讲设备与道闸、电锁接线连接正常；
② 准备一台配置电脑，将电脑、IP话机、对讲设备接入同一局域网，确保电脑与各设备网络互通。

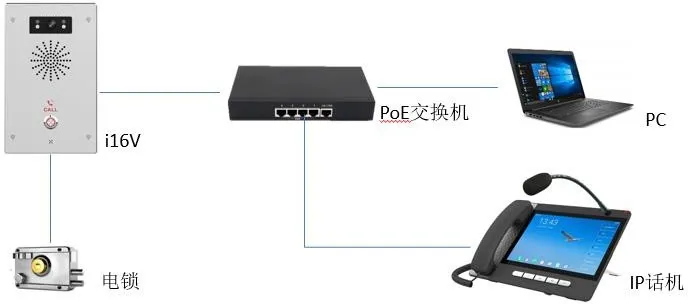

以Bi16V连接电锁、IP话机与电脑为例，基础网络连接方式如下：
使用远程DTMF触发功能前，需分别在对讲设备与IP话机端完成配置。本章以i16V对讲终端与A32i话机为例，讲解远程DTMF触发功能的配置方法。

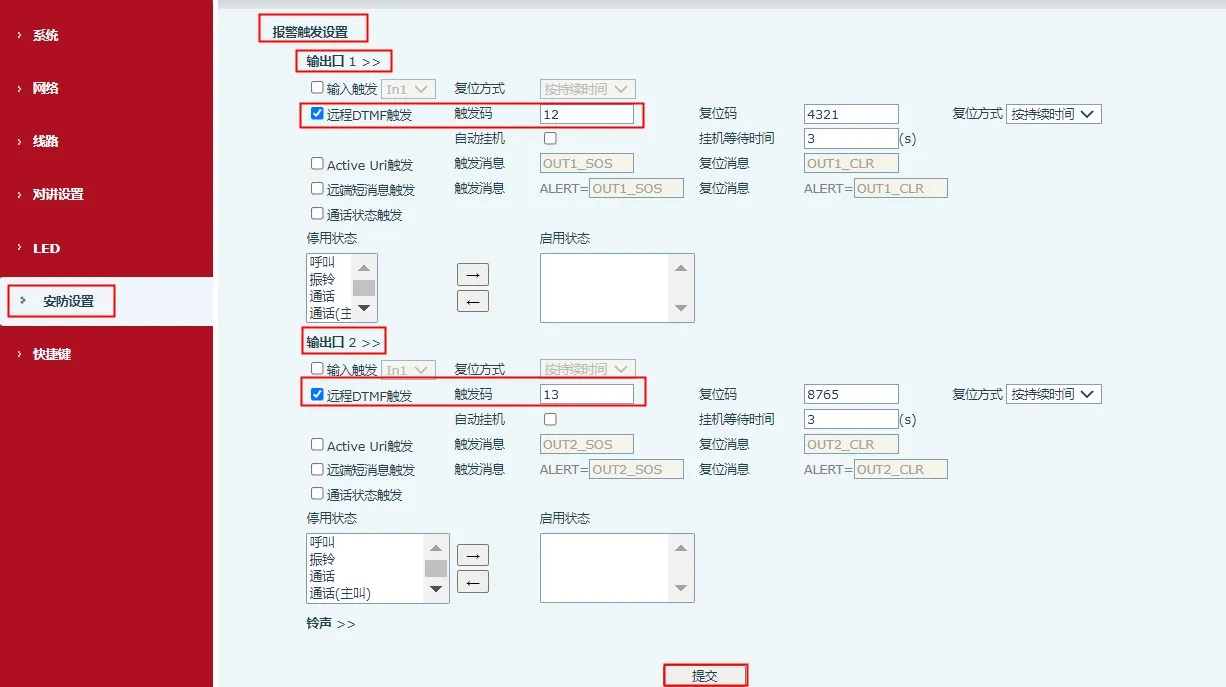

设备出厂时，每个输出端口均已配置独立的DTMF触发码。使用远程DTMF触发功能前，需确认该功能已启用，同时可根据需求自定义修改触发码。配置步骤如下：
1) 登录对讲设备网页管理界面；
2) 进入安全设置页面；
3) 在告警触发设置 → 输出1/2中，开启远程DTMF触发功能；
4) 根据实际需求修改对应DTMF触发码；
5) 点击提交按钮保存配置；

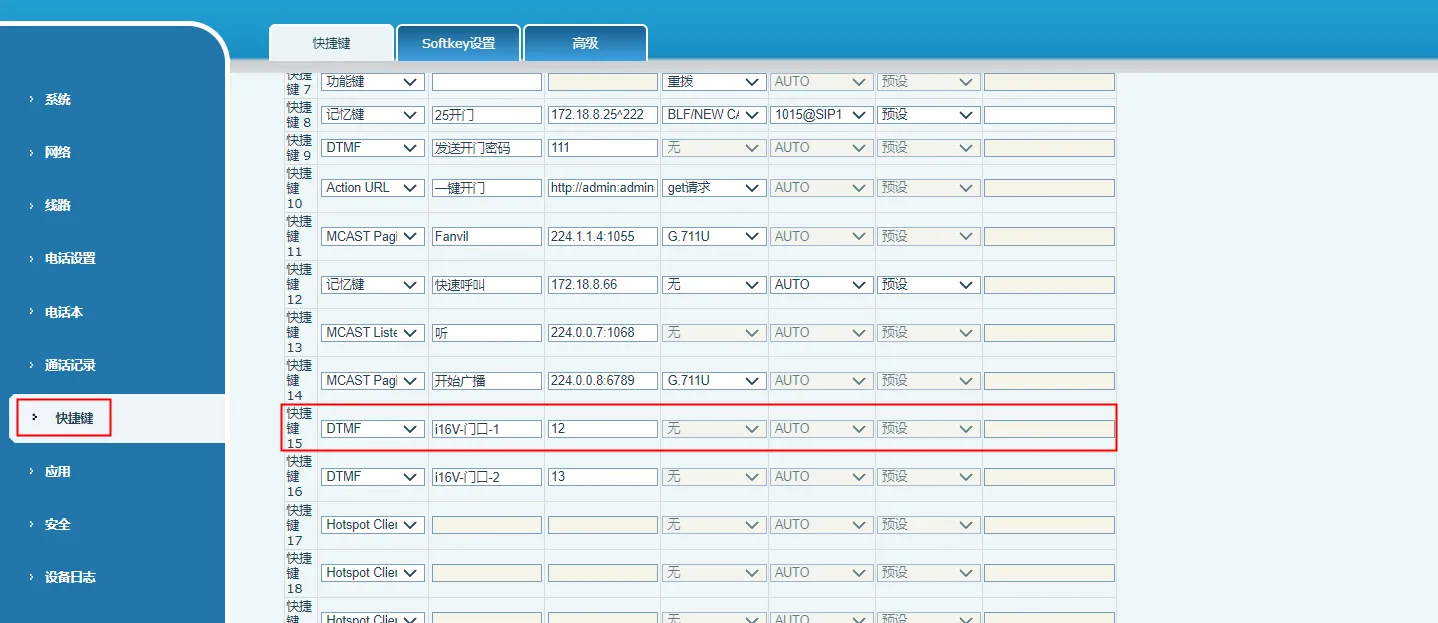

话机与i16V对讲终端通话过程中，可通过话机按键输入触发码开启道闸或门禁。也可自定义DSS功能按键，通话接通后一键触发i16V输出端口。配置步骤如下：
1) 登录IP话机网页管理界面；
2) 进入功能按键 → 按键配置；
3) 选择任意功能按键，类型设置为DTMF，在参数栏填写i16V对应的触发码；
4) 点击提交保存设置；
注意：话机端配置的触发码必须与对讲设备保持一致。
实际使用中，远程DTMF触发可能出现失效问题，常见诱因包含接线错误、配置不当、信号传输异常、网络故障等。故障排查步骤如下：
1) 检查接线
确认i16V与电锁/道闸/警示灯的接线，核实外接设备已正确接入对讲输出端口；
2) 核查输出端口有效性
使用输入触发、主动URI触发、通话状态触发等其他方式测试输出端口，确认端口能否正常响应。若全部失效，返回步骤1重新检查接线；若其他触发方式正常、仅远程DTMF触发无效，继续后续排查；
3) 检查配置参数
核对对讲设备设置，确认远程DTMF触发功能已启用、触发码配置无误；确认话机端输入码值正确，若使用自定义功能按键，需核查按键类型与码值和对讲设备配置完全匹配；
4) 确认DTMF传输格式
设备支持SIP Info、RFC2833两种DTMF传输模式，需保证话机端DTMF类型与设备适配：

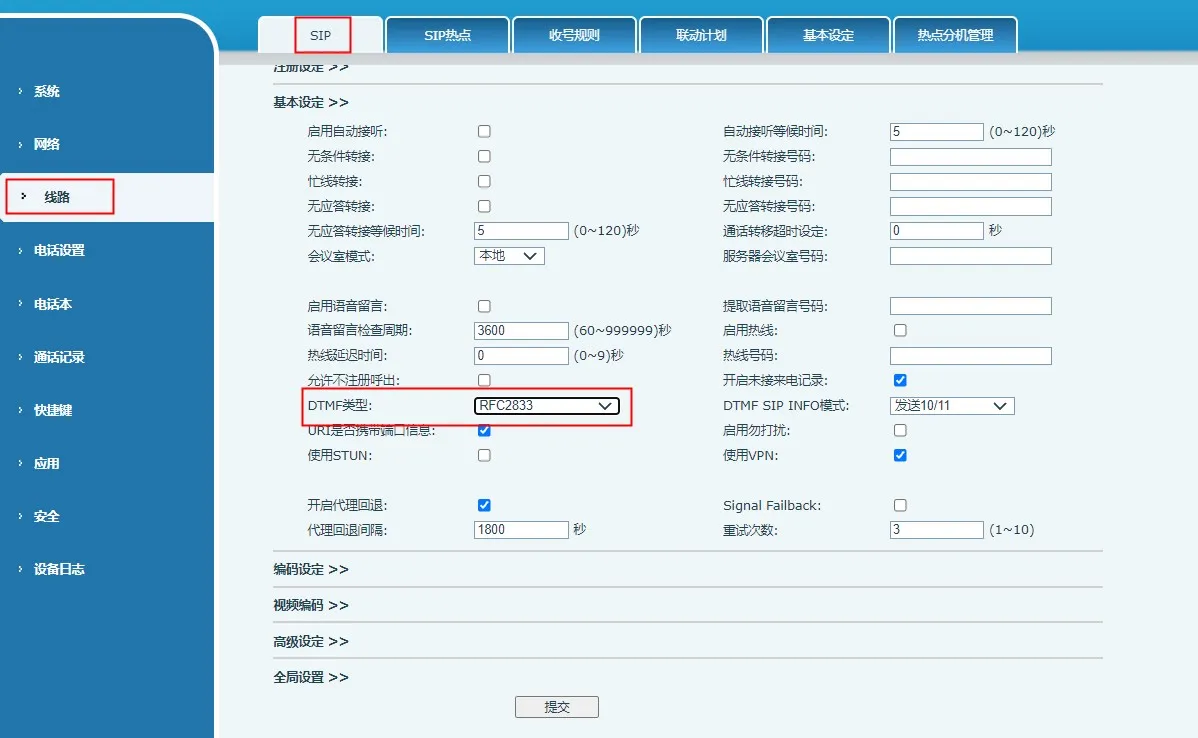

① 经由SIP服务器通话：进入线路 → SIP配置页，将DTMF类型设置为RFC2833；

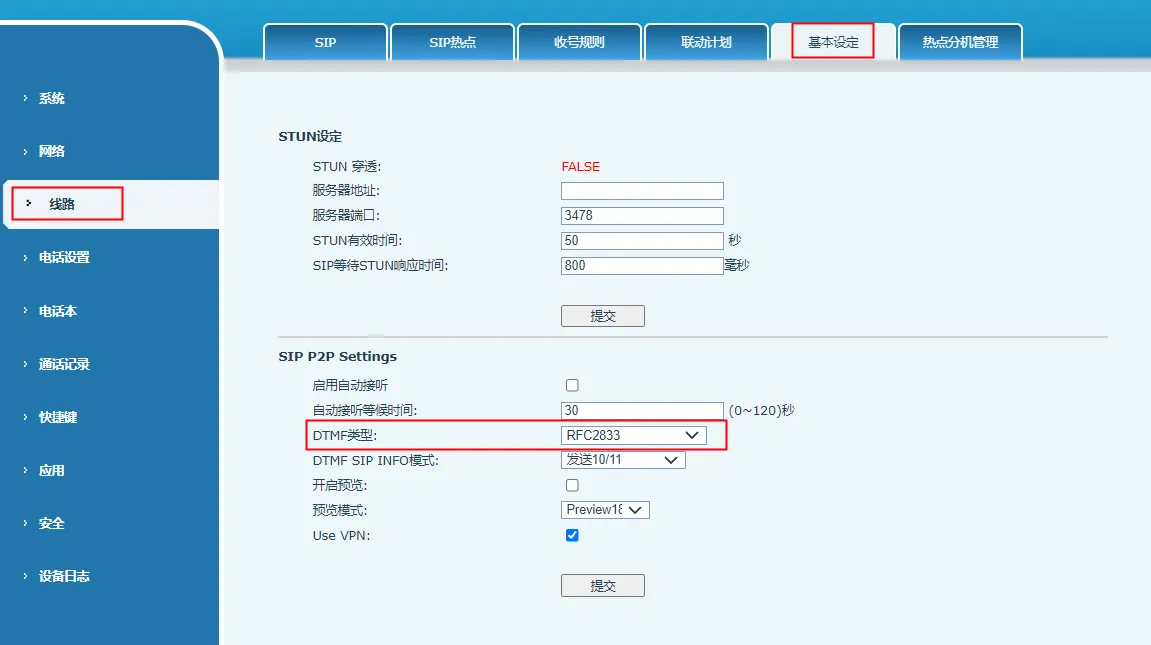

② 点对点IP通话：进入线路 → 基础设置，将DTMF类型设置为RFC2833；
5) 抓包分析定位
完成以上排查仍无法解决问题时，需对讲设备、话机、SIP服务器（服务器通话场景）同步抓包，提供日志文件交由技术支持分析。抓包操作步骤：
① 分别进入对讲设备与话机的系统 → 工具界面，开启网页抓包；
② 复现远程DTMF触发操作，还原故障现象；
③ 停止抓包并保存日志文件，提交至技术人员排查；
备注：通过SIP服务器通话时，需同步抓取服务器数据包；不同品牌服务器抓包操作存在差异，具体请咨询服务器厂商。
