安全设置指南

简介

操作步骤

简介

概述

本指南介绍如何配置门禁与对讲系列产品的安全功能。

适用机型

门禁、对讲及其他行业专用终端设备。

前置条件

① 一台门禁设备（本指南以 Bi64 为例），通过 PoE 交换机或直流电源供电。
② 一台调试电脑接入同一交换机，确保与室内终端网络通信正常。

操作步骤

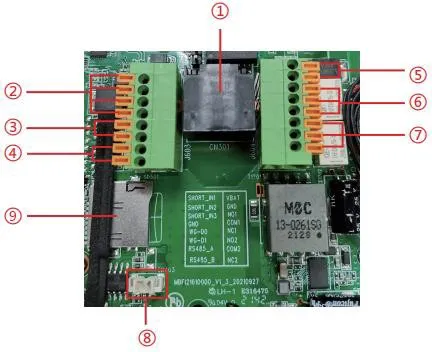

接口说明

取下设备后盖，即可看到用于电源输入、电锁控制及各类外接线路连接的接线端子，详情如下：

编号	说明
①	网口：标准 RJ45 接口，10/100 兆自适应，建议使用超五类网线。
②	三组干接点输入检测接口，可外接开关、红外传感器、门磁、震动传感器等输入类设备。
③	韦根接口。韦根输入用于外接读卡器，韦根输出可对接门禁控制器及周边配套设备。
④	RS485 接口。
⑤	电源输入：12V/1A，上端子为正极、下端子为负极。
⑥、⑦	两组干接点输出控制接口，用于控制电锁、报警装置及其他受控外设。
⑧	音频输出接口，适配助听辅助设备。
⑨	TF 卡卡槽，最大支持 128GB，用于存储抓拍截图与音频文件。

网页端安全设置界面

干接点输入输出配置

1. 干接点输入接口：

输入接口可连接门磁、红外探测器、震动传感器、紧急按钮等设备，触发预设联动动作。

1）通过消息向服务器上报事件。
用户可使用任意兼容话机，向设备发送短信格式指令。
消息格式：ALERT=【自定义内容】。
以默认配置为例，可发送 ALERT=OUT1_SOS。

2）干接点输入触发方式。
接入输入接口的外接设备，支持两种事件触发模式：
高电平触发（开路触发）
低电平触发（短路触发）

2. 干接点输出接口：

输出接口可对接电锁、警示灯、摄像机报警输入等设备，按需触发预设控制动作。

1）接收服务器下发的输出控制指令，同步触发对应输出接口动作。
在网页管理界面开启远程短信触发功能，当设备收到 ALERT=【内容】 格式消息时，自动执行输出联动。

2）输出接口与输入接口联动绑定。
网页端开启输入触发功能，选中指定逻辑输入信号，即可激活对应输出端口。

3）接收远程 DTMF 双音多频指令，校验通过后触发输出。
网页端开启远程 DTMF 触发功能，示例默认触发密码为 1234。设备与话机通话过程中，输入 1234 即可切换输出端口状态；输入密码后按下 # 键，可立即执行输出触发。

4）输出联动通话状态事件。
选定对应通话状态后，设备在该状态生效时自动开启报警，状态结束后自动关闭报警。

安全参数配置

安全设置
参数	说明
基础设置
铃声时长	报警铃声的播放持续时间。
服务器地址	配置远程响应服务器地址，包含远程应答服务器与报警触发服务器。输入接口触发时，设备将向服务器发送如下格式事件消息： Alarm_Info:Description=i16SV;SIP User=;Mac=0c:38:3e:39:6a:b6;IP=172.16.7.189;port=Input
自定义消息	设备上传至服务器时附带的自定义备注信息。

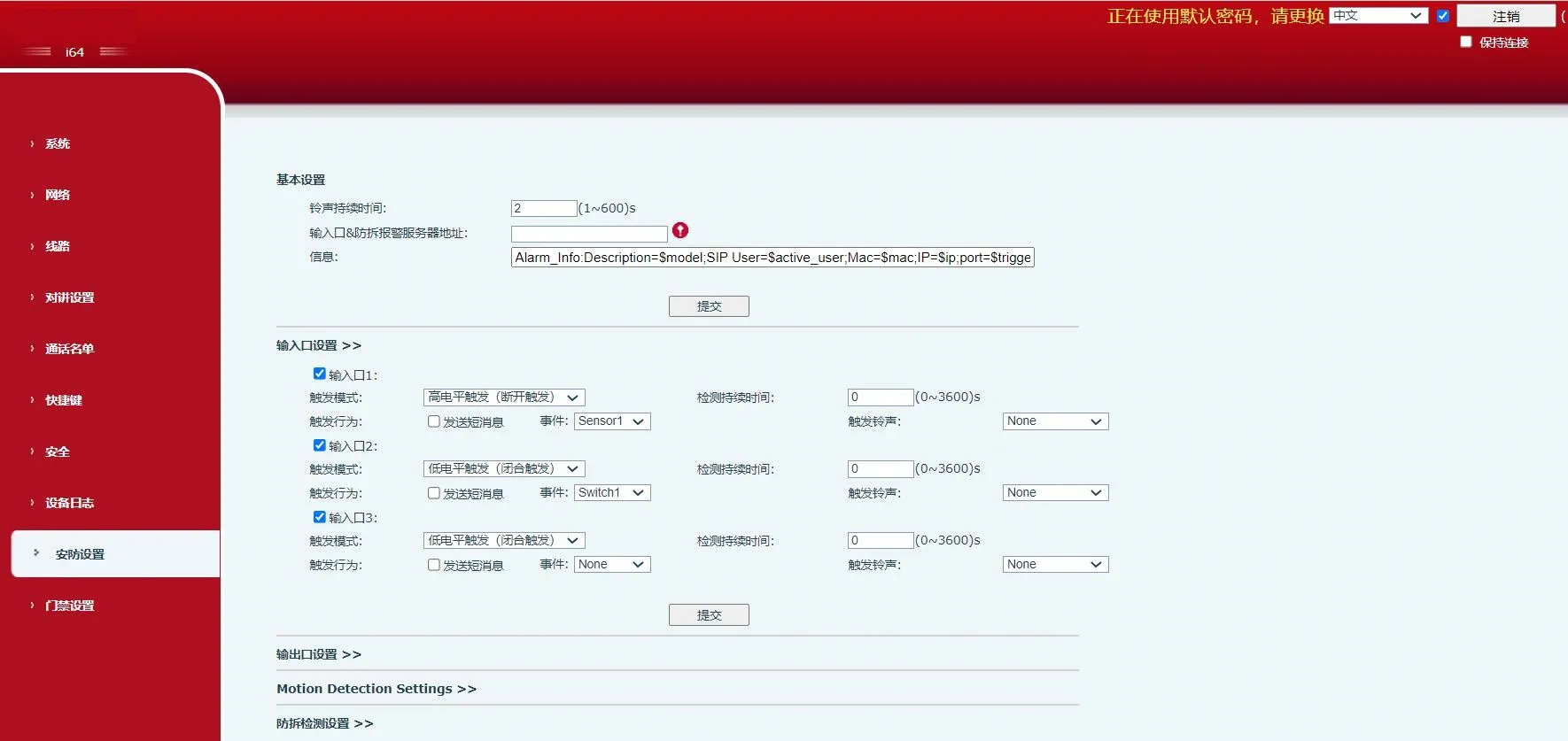

输入接口设置
输入接口	开启或关闭对应输入接口功能。
触发模式	选择低电平触发（短路触发）时，设备检测到输入接口短路低电平信号即为触发条件。
触发模式	选择高电平触发（开路触发）时，设备检测到输入接口开路高电平信号即为触发条件。
检测时长	设定触发条件需持续保持的时长，达到时长后判定为有效触发。
触发动作：发送消息	开启或关闭输入接口事件向服务器上报消息的功能。
事件类型	定义输入触发对应的事件名称，如门磁、开关、自定义功能按键等。
触发铃声	支持自定义选择触发时播放的铃声。

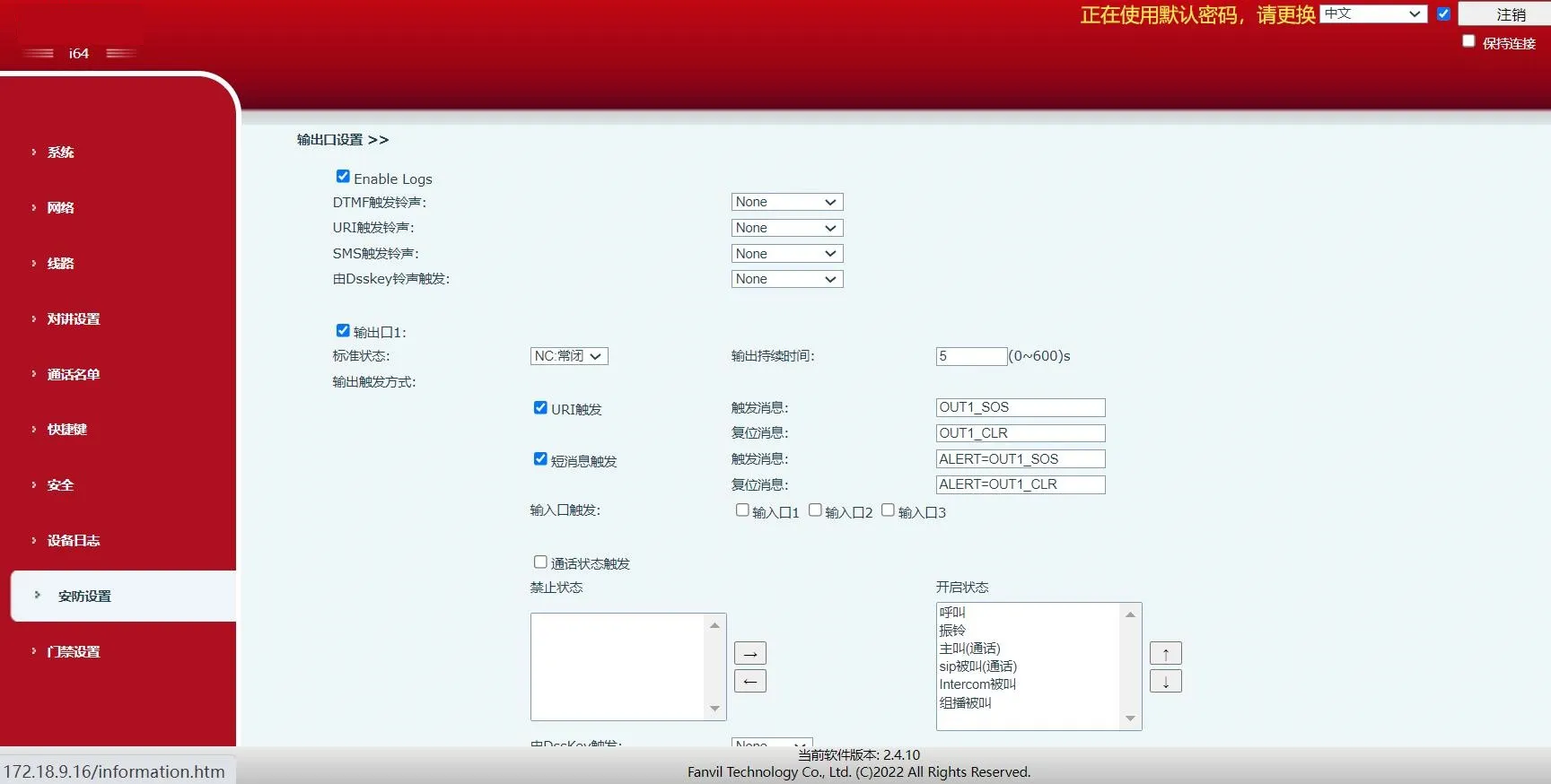

输出接口设置
日志记录	开启或关闭设备操作日志记录功能。
DTMF触发铃声	支持自定义选择 DTMF 指令触发时的播放铃声。
URI触发铃声	支持自定义选择 URI 指令触发时的播放铃声。
短信触发铃声	支持自定义选择短信指令触发时的播放铃声。
自定义按键触发铃声	支持自定义选择功能按键触发时的播放铃声。
输出接口	开启或关闭对应输出接口功能。
默认状态	选择低电平（常开NO）时，触发条件生效后常开端口闭合导通。
默认状态	选择高电平（常闭NC）时，触发条件生效后常闭端口断开截止。
输出持续时长	输出状态变更的保持时间，默认值为5秒。
输入接口联动触发	当选中的输入接口满足触发条件时，输出端口将按照输出持续时长执行联动动作。
DTMF指令触发	接收远程设备发送的DTMF密码，校验正确后触发对应输出端口。

DTMF触发密码	通话过程中，终端接收远程设备的DTMF指令，密码验证通过即可触发对应输出端口，默认密码为1234。
DTMF复位密码	通话过程中，终端接收远程复位DTMF指令，密码验证通过即可重置输出端口状态，默认密码为4321。
复位模式	时长控制	输出状态自动复位由输出持续时长管控。
	通话状态复位	输出动作绑定通话状态，通话结束后自动恢复默认状态。
URI指令触发	开启或关闭URI远程指令触发功能。远程设备或服务器下发合法指令时，可触发或重置对应输出端口。
触发反馈消息	输出端口触发后自动发送的反馈提示消息。
复位反馈消息	输出端口复位还原后自动发送的反馈提示消息。
短信指令触发	开启或关闭短信远程触发功能。远程设备/服务器发送ALERT=【指令】格式消息且指令校验无误时，将触发或重置对应输出端口。
触发反馈消息	输出端口触发后推送的提示消息。
复位反馈消息	输出端口复位后推送的提示消息。
输入端口联动	选择可联动控制当前输出端口的输入接口。
通话状态触发	基于通话状态设置持续输出规则，可选触发条件包括： 1. 通话中 2. 响铃中 3. 呼叫拨号中
功能按键触发	通过设备自定义功能按键手动触发输出动作。
挂机后触发	通话挂断结束后，自动执行输出触发操作。
挂机延迟时长	设置挂机后延迟多久执行触发，默认值为5秒。
移动侦测设置
移动侦测报警	开启或关闭人体移动侦测报警功能。
触发延迟时长	设置移动侦测触发延迟时间，默认3秒，调节范围0~3600秒。
触发铃声	支持自定义选择移动侦测触发铃声。
触发动作：发送消息	开启或关闭移动侦测报警触发时，向服务器上传事件消息的功能。

功能按键设置	设置为dsskey1或dsskey2时，按下自定义功能按键即可自动拨号呼叫，默认状态为未启用。

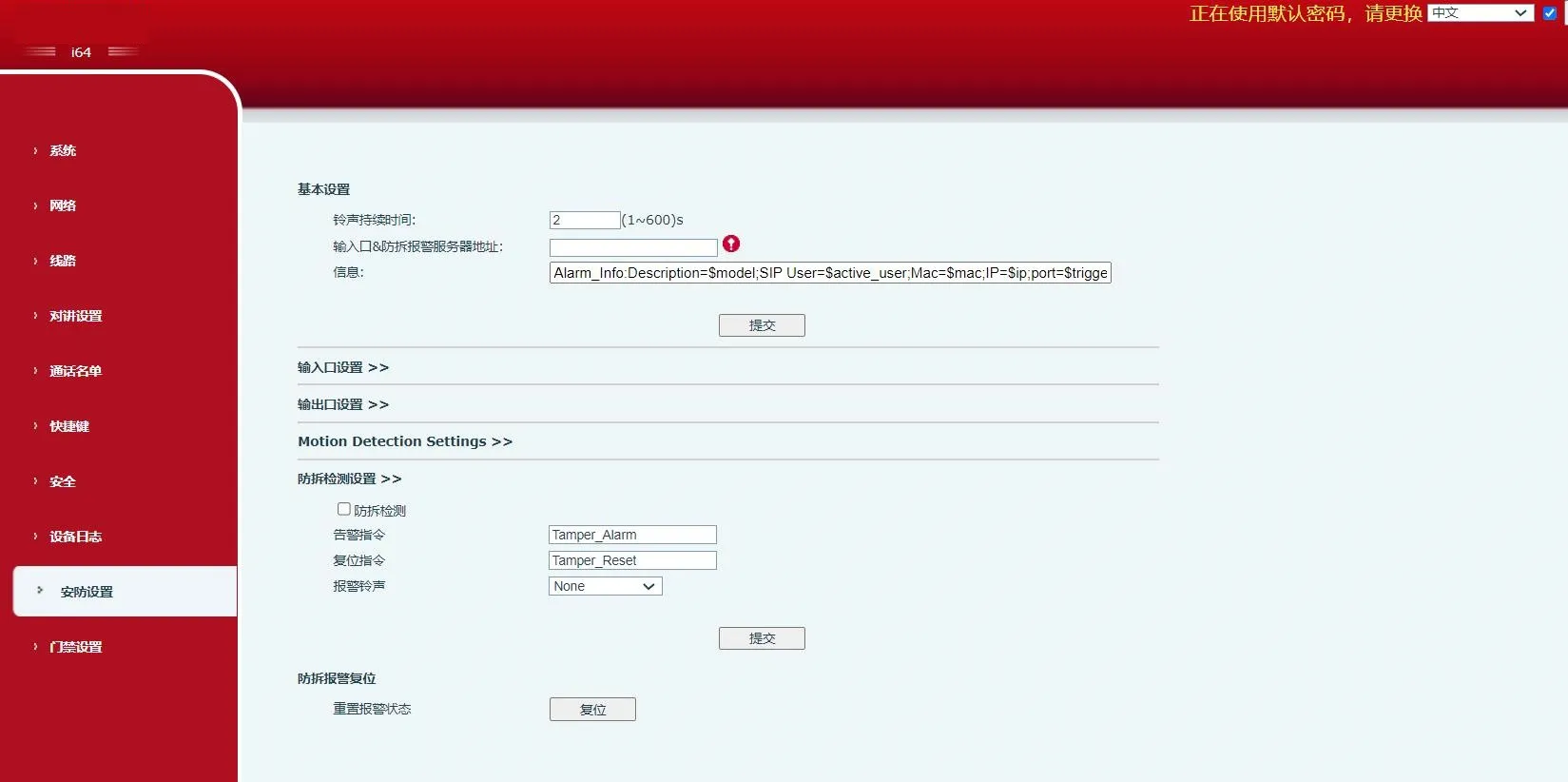

防拆检测设置
防拆检测	开启或关闭防拆报警检测。若终端被强制拆卸，将触发防拆警报并循环播放预设报警铃声。
报警指令	报警触发时，终端将向服务器发送预设的报警指令。
复位指令	如需关闭报警铃声，可由远程设备向终端发送复位消息；消息内容与复位指令配置一致时，设备将停止报警播放。
报警铃声	选择防拆报警触发时使用的铃声方案。
防拆报警复位
报警状态重置	手动停止报警播放，并清除当前激活的报警状态。
