故障切换网络架构围绕一个实际问题设计：当网络路径、设备、服务器、网关、中继或通信平台停止工作时会发生什么？在简单网络中，一个故障就可能中断全部服务。在故障切换设计中，系统会预先准备备用路径或备用资源，并在主资源不可用时切换流量。
这一理念对通信系统尤其重要，因为许多服务需要长时间保持在线。IP PBX平台、SIP中继、调度系统、紧急电话、寻呼服务器、对讲终端、网关、录音服务、控制室网络和分支机构连接都可能依赖稳定的网络接入。如果某台交换机、某条链路或某台服务器成为单点故障，通话和报警可能在最关键的时候中断。
良好的故障切换设计并不只是增加一根备用线缆或一台备用设备。它还需要故障检测、切换逻辑、路由控制、会话处理、监控、电源保护和维护规划。其目标是减少服务中断，并让恢复过程可预测，而不是故障发生后再依赖人工排查。
为什么冗余至关重要
冗余是故障切换架构的基础，意味着网络为关键功能准备了不止一个可用资源。这可能包括两条网络链路、两台交换机、两台路由器、两台SIP服务器、两个网关、两套电源、两条防火墙路径或两个数据中心。当主资源故障时，备用资源可以继续提供服务。
在通信系统中，冗余很有价值，因为用户通常会立即发现服务故障。电话无法注册、调度台无法连接现场设备、SIP中继无法拨打外线，或紧急终端无法联系控制室。这些问题会影响运行、安全和响应速度。冗余能够降低一个物理或逻辑故障导致整个业务流程停摆的风险。
不过，冗余必须真正有效，而不能只是形式上的配置。如果两台设备共用同一电源、同一上联链路、同一交换机、同一机柜风险，或采用同一条错误路由规则，备用系统可能与主系统同时失效。真正的冗余应消除或减少单点故障。工程人员应判断备用路径是否足够独立，能够承受预期故障。
常见的冗余模式有多种。主备模式让一个资源处于工作状态，另一个随时准备接管。双活模式允许多个资源同时分担流量。链路冗余提供替代网络路径。服务器冗余提供备用应用或平台能力。异地冗余把资源部署在不同地点，使单个站点故障不会中断全部服务。
合适的模式取决于业务要求。小型办公室语音系统可能只需要备用互联网接入和第二条SIP路由。大型工业调度系统则可能需要冗余服务器、双交换机、备用网关、UPS电源、分离布线以及受监控的故障切换规则。冗余等级应与业务影响和应急重要性相匹配。
系统如何发现故障
故障切换始于检测。系统必须先知道出现了问题，才能切换到备用资源。故障检测可以依据心跳报文、链路状态、Ping检查、TCP检查、SIP OPTIONS、路由协议状态、服务健康检查、电源报警、设备日志或平台监控。
简单的链路断开很容易发现。线缆被拔出或端口掉线时，交换机或路由器可以快速响应。更难处理的是部分故障：设备仍然通电，却不能正确转发流量；SIP服务器能响应Ping，却无法处理注册；网关保持在线，但中继连接已经丢失；数据库仍在运行，却慢到无法支撑应用。在这些情况下，基本连通性检查可能远远不够。
优秀的故障切换架构会使用有意义的健康检查。它不只判断设备是否通电，还会确认所需服务是否真正可用。对于SIP平台，可检查注册状态、信令响应、媒体路径可用性和中继状态；对于调度系统，可检查操作席连接、数据库访问、录音服务和终端状态；对于网关，可检查端口状态、线路状态、SIP中继可用性和路由准备情况。
检测时机同样重要。检测太慢会延长用户感受到的中断时间；检测过于敏感，则可能因为短暂延迟或少量丢包而发生不必要的切换。误切换在实时语音系统中尤其容易造成干扰。检测阈值应符合正常网络行为和业务关键程度。
监控还应区分不同故障类型。服务器故障、链路拥塞、掉电、路由环路、中继拒绝、DNS问题、防火墙问题或终端离线，可能表现为相似的用户投诉，但需要不同的恢复措施。准确检测能帮助系统选择正确的备用路径，也便于工程人员之后定位根因。

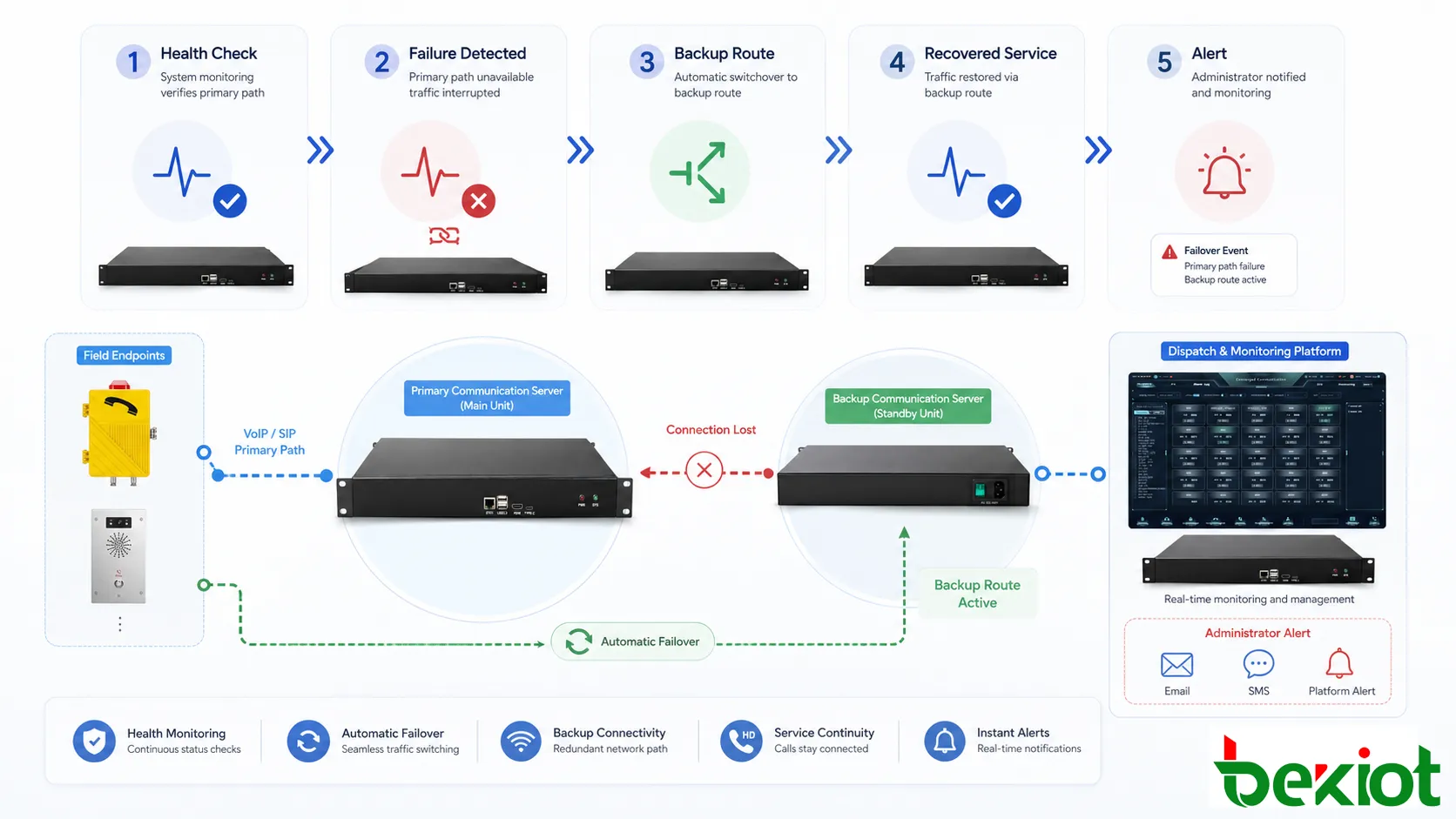

流量如何完成故障切换
发现故障后，架构必须决定流量转移到哪里。故障切换可以发生在不同层级：物理层可从一根线缆或一个端口切换到另一处；网络层可由路由选择其他路径；应用层可让用户注册到备用服务器；中继层可把外呼转移到备用运营商或网关；平台层则可由备用服务器接管主用角色。
关键业务通常优先采用自动切换，因为它可以减少人工延迟。主路由故障后，系统能够按照预设规则把流量重定向到备用路由。在语音系统中，这可能意味着电话注册到备用SIP服务器、通话转到备用中继、切换网关路径，或启用冗余调度平台。
有些故障切换可以保持会话，有些则主要恢复服务。会话保持型切换尝试在切换过程中维持正在进行的通信，但对实时媒体而言难度较高。服务恢复型切换可能中断现有会话，却能快速恢复新呼叫能力。很多实际通信系统更重视快速恢复服务，因为在所有故障类型下保持活动通话非常复杂。
故障恢复后的回切也是重要概念。主资源恢复后，流量是否应自动返回？自动回切可以恢复正常架构，但如果主资源仍不稳定，也可能再次引发中断。人工回切给工程人员更多控制权，但要求严格的运维流程。系统应明确何时以及如何恢复到主路径。
切换过程必须可见。操作人员和管理员应知道故障切换何时发生、当前使用哪个资源、哪个资源发生故障，以及服务是否处于降级状态。隐藏的切换可能暂时维持通话，但如果无人发现主资源故障，系统会一直处于脆弱状态，直到备用资源也发生故障。
哪些层级需要备用资源
物理链路与交换机
最直观的层级是物理网络。关键终端、服务器和网关可能需要双网络链路、冗余交换机、分离的线缆路径以及受保护的网络机房。如果所有设备都依赖一台接入交换机，该交换机就是单点故障。如果两根线缆沿同一路径敷设并可能同时受损，链路冗余的实际效果就会比表面上弱。
交换机冗余需要谨慎规划。仅仅存在两台交换机还不够，它们还必须正确配置。VLAN、生成树、链路聚合、端口安全、QoS和管理访问都应支持故障切换，而不是造成环路或阻塞流量。使用实时语音的通信系统还应保护RTP媒体流，而不只是信令流量。
路由与互联网接入
许多系统依赖路由器、防火墙、WAN链路、VPN或互联网接入。分支机构可能通过VPN连接中央SIP平台，云通信平台需要稳定互联网，远程工业站点可能使用两家运营商提高韧性。路由故障切换可在主链路失效时，让流量转向另一条路径。
双WAN设计可以提高连续性，但必须正确处理NAT、SIP信令、RTP媒体路径、DNS、防火墙规则和安全策略。语音系统对时延、抖动和丢包十分敏感，因此备用链路必须验证实际通信质量，而不能只确认基本连通。
服务器与应用
应用冗余保护的是用户真正需要的服务。在通信系统中，这些服务可能包括SIP注册、呼叫控制、录音、调度控制、寻呼服务、报警联动、数据库存储、网页管理和设备监控。备用服务器必须拥有最新配置，并具备足够容量完成接管。
高可用架构可以采用主备服务器、集群服务、数据库复制、共享存储或分布式平台。架构应明确主服务器故障后会发生什么、备用服务器如何激活、终端如何找到备用服务器，以及数据如何保持一致。
中继与网关
语音系统经常依赖中继或网关连接外部电话、模拟线路、无线接入、公网或其他系统。故障切换架构可以配置第二条SIP中继、备用运营商、备用FXO线路、空闲网关端口或应急路由路径。
中继故障切换应考虑路由优先级、主叫号码处理、编解码器兼容性、紧急号码路由以及计费或访问限制。还应考虑主中继部分故障时的情况，例如注册仍然有效，但外呼被拒绝。必须进行功能测试。
电源与环境
如果电源没有保护，网络故障切换仍然可能失败。交换机、路由器、服务器、网关、PoE电源、门禁设备和通信终端，都可能根据其作用需要UPS或备用电源。如果备用服务器与主服务器共用同一套未保护电源，电源故障时故障切换方案仍无法生效。
环境风险同样重要。高温、进水、粉尘、振动、腐蚀、未授权访问和线缆损坏都会影响可用性。可靠架构应包括物理防护、机房规划、通风、接地、浪涌保护和维护通道。
应用场景与风险必须匹配
企业和工业网络

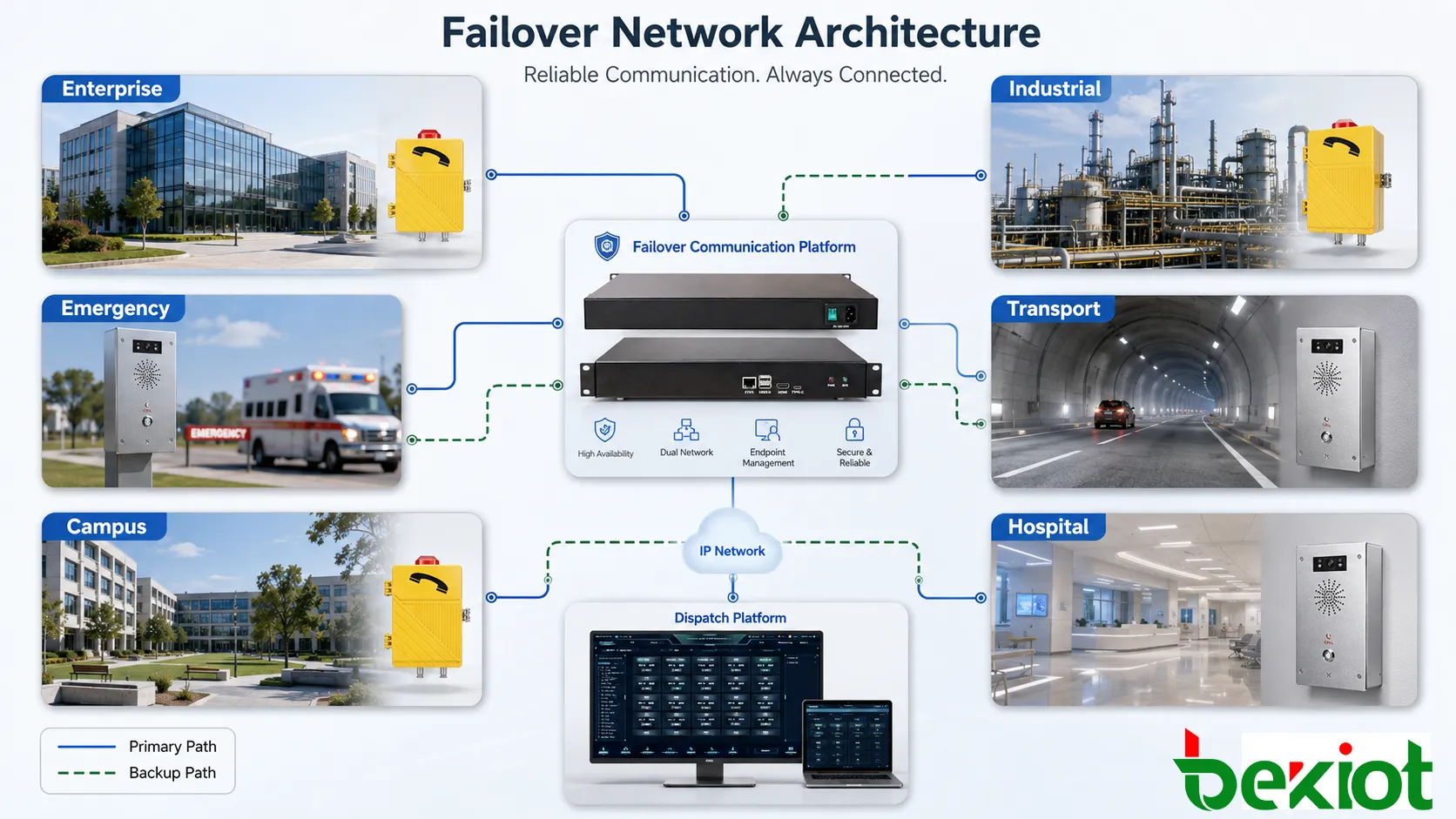

只要通信服务必须在故障发生后继续可用，就适合采用故障切换架构。在企业语音系统中，它可保障办公电话、分支分机、远程员工、呼叫路由和客服线路。当一条互联网链路或SIP中继故障时，系统可转向其他路径，减少业务中断。
在工业现场，故障切换与运行连续性关系更紧密。生产线、控制室、维护团队、仓库、变电站、矿山、港口、隧道和公用设施可能依赖固定通信点。如果SIP服务器、交换机或网关故障，工作人员可能失去调度或紧急联络能力。冗余架构能够保持关键通信路径可用。
应急与公共设施
在应急通信系统中，故障切换可支撑求助点、报警联动电话、公共广播控制、应急寻呼、蓝色警灯求助站、电梯电话和控制室平台。这些系统平时可能流量不大，但需要时必须工作。故障切换设计能降低隐藏故障阻断紧急通信的概率。
交通环境同样受益于冗余。地铁站、铁路系统、机场、公路隧道、公交场站和交通管理中心可能依赖分布式通信终端。当链路、交换机或服务器故障时，网络故障切换有助于保持现场设备与中央控制之间的连接。
校园、医院、公共建筑和大型商业综合体可通过故障切换保障安保值班台、紧急对讲、访客求助、门禁通信和内部寻呼。这些场所用户多、面向公众，服务中断很快就会被发现。故障切换方案可在维修期间保持业务连续。
隐藏的单点故障仍然存在
常见错误是增加了备用设备，却仍保留隐藏的单点故障。两台服务器可能仍共用一个数据库，两条网络链路可能仍经过同一交换机，两个网关可能仍依赖同一电源，两条中继可能仍使用同一家互联网运营商。故障切换设计应从端到端审查这些隐藏依赖。
备用路径未经测试
另一个问题是把故障切换当成图纸配置，而不是经过验证的功能。备用路由虽然写入配置，却可能因防火墙规则、凭据过期、DNS记录错误、路由过时、许可证缺失或带宽不足而无法使用。故障切换必须在受控条件下测试。
忽视数据一致性
服务器冗余中，数据一致性十分关键。如果呼叫路由表、用户账号、录音、日志、设备注册或配置变更没有同步，备用系统可能使用过期信息启动，导致服务只恢复一部分或出现异常路由行为。
自动恢复发生反复切换
检测阈值设计不当时，故障切换逻辑可能不稳定。波动的链路可能让流量反复切换，造成通话中断并增加排障难度。设计应设置保持计时器、稳定的回切策略，并对状态反复变化发出报警。
运维团队缺乏可视性
静默切换的系统可能看似正常，直到备用资源也丢失。管理员需要清楚看到当前活动路径、故障组件、切换时间、恢复状态和剩余风险。日志和告警应成为架构的一部分，而不是事后补充。
维护流程也应形成文档。团队应知道如何测试故障切换、替换故障设备、恢复主路径、验证通话功能并查看事件日志。缺乏运维纪律时，即使技术设计很强，也会随着时间变得不可靠。
总结说明
故障切换网络架构是提高服务连续性的实用方法。它预先准备备用资源，监测主资源健康状态，检测故障，切换流量，提醒管理员，并支持受控恢复。在通信系统中，它可保护SIP注册、呼叫路由、网关接入、调度运行、寻呼服务、紧急终端和远程站点连接。
优秀设计不应只包含一个冗余点。物理链路、交换机、路由器、防火墙、服务器、应用、中继、网关、电源和监控工具都应统一审查。架构还应定义检测阈值、切换行为、回切规则、日志记录和维护流程。
最可靠的故障切换设计，是经过真实运行条件测试的设计。它不仅要在图纸上看起来冗余，还应在故障发生时继续通信、清楚显示故障，并让运维团队有把握地恢复正常服务。
常见问题
网络中的故障切换是什么意思？
故障切换是指把服务从失效的主资源切换到备用资源。备用资源可以是另一条链路、另一台服务器、交换机、网关、中继、数据中心或通信路由。
故障切换与负载均衡相同吗？
不相同。故障切换关注故障后的服务连续性，而负载均衡是在正常运行期间把流量分配到多个资源。有些架构会同时采用两种方法。
故障切换能保持正在进行的通话吗？
不一定。有些系统在特定条件下可以保持会话，但很多故障切换设计更重视快速恢复新呼叫能力。实时媒体比基本网络连接更难保持。
为什么必须测试故障切换？
测试可以确认备用路径、路由规则、凭据、防火墙设置、中继、服务器和监控是否真正有效。图纸中存在的备用方案，如果从未测试，实际故障时可能无法工作。
最大的设计错误是什么？
最大的错误是留下隐藏的单点故障。如果冗余设备仍然依赖同一电源、上联链路、平台、数据库或物理线缆路径，那么设备数量增加也不能形成真正冗余。
