洁净室电话即使已安装、连接以太网并获得IP地址,也可能仍无法与控制室通信。网络连通只是可用SIP通信路径的第一层。
在本文讨论的常见注册分机方案中,洁净室终端必须能够到达SIP平台、注册所配置的SIP身份、遵循所需呼叫路由规则,并建立可用语音媒体路径。分机作为编号方案的一部分进行配置,并不是注册时自动创建的。
部署时应分别处理这些阶段。获得IP地址的电话不一定已加入语音系统,显示“已注册”的电话也不一定已经形成可用的端到端通话路径。
连接终端前界定系统边界
配置洁净室电话前,应明确现有通信环境。新增终端所接入的系统可能已经包含IP PBX、SIP服务器、调度电话、办公SIP电话、网络交换机及通信策略。
部署前应确认以下条件:
现有IP PBX或SIP服务器是否允许所需终端注册;
洁净室通信点是否具备以太网连接;
终端使用PoE还是独立电源;
在现场VLAN、路由及防火墙策略下,洁净室网络能否到达SIP平台;
能否在现有编号方案中创建新分机;
洁净室分机需要呼叫哪些岗位,以及哪些岗位需要呼叫它。
物理安装应与SIP兼容性分别审查。终端在技术上可能兼容通信平台,但仍需针对受控环境采用不同安装方式、墙体开孔或清洁安排。
同样,不锈钢或密封前面板本身不能证明符合某一洁净室等级、GMP要求或清洁程序。应结合审查产品文档和项目规范。
贝克通信将BT26洁净室IP免提电话列为SIP终端。应对照预定PBX配置确认所提供的硬件及固件。其对受控区域的适用性需要独立评估,包括材料、清洁及安装要求。

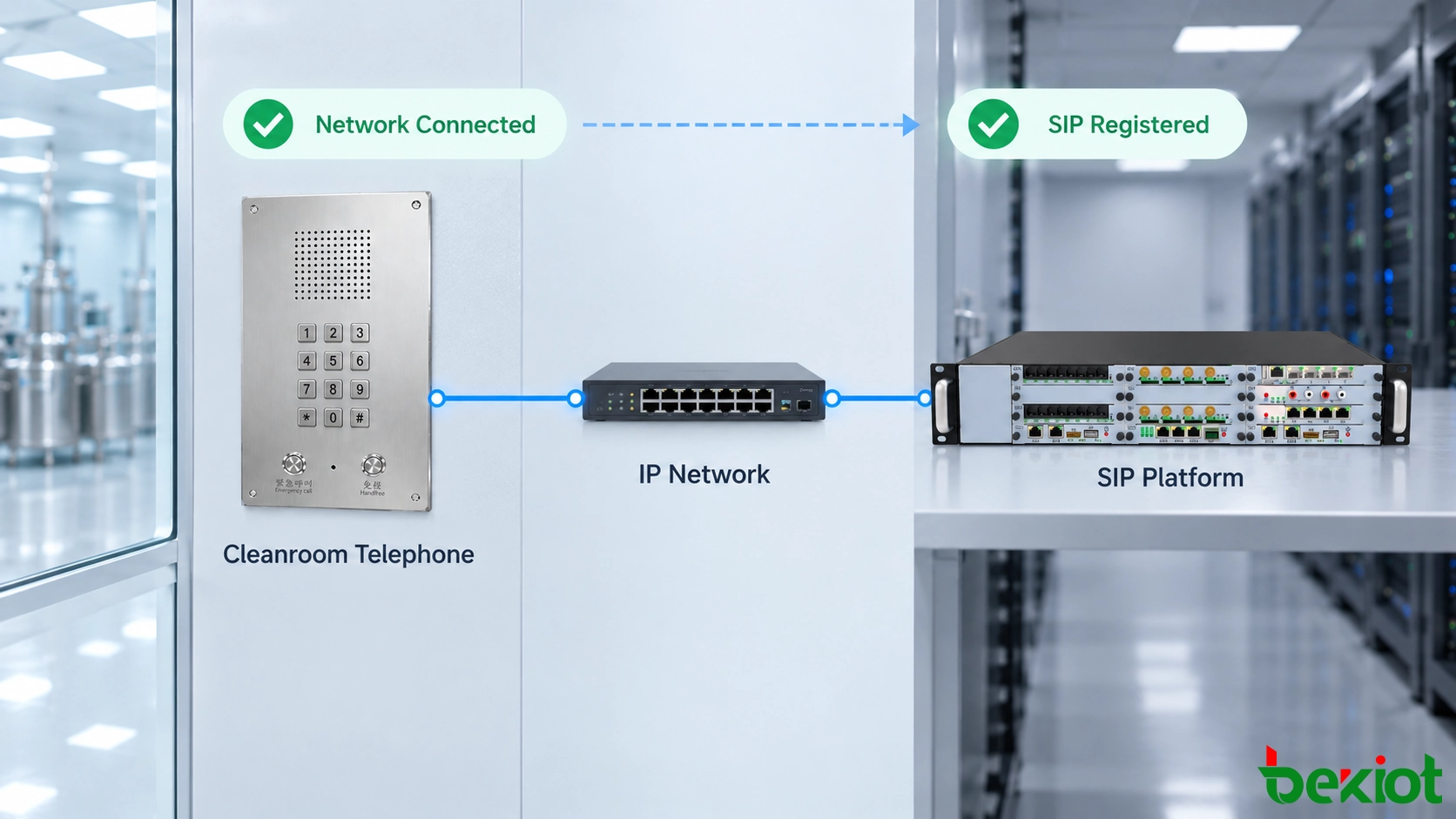

从网络连接到SIP注册
第一技术层是IP连通性。洁净室电话必须具有通往SIP服务器或IP PBX的可用网络路径。
根据设施设计,这涉及IP地址、子网、默认网关、VLAN、使用名称时所需的DNS服务,以及通往通信平台的路由。应采用获批网络及供电设计;仅有以太网连通不能证明SIP互通性,也不能证明备用供电安排充分。
如果使用PoE,网络基础设施还必须提供与终端相容的供电安排。若电话使用本地电源,则须按照产品规格提供所需供电。
下一步是配置SIP关系。记录注册服务器地址、SIP域、分机或用户身份、认证用户名和凭据、所选传输方式,以及PBX要求的任何出站代理。这些字段并不总能互换:显示名称不是认证身份。应使用实际终端及PBX文档,而不是照搬其他型号的设置。
RFC 3261(2002年6月)第10.1–10.2节将注册描述为记录地址与联系地址之间的映射;REGISTER请求不建立呼叫对话。SIP还允许其他路由安排,因此注册并非每次SIP呼叫的普遍前提。直接呼叫或管理配置路由的设计必须得到明确支持并完成配置。

对于这一注册分机设计,除查看电话状态外,还应在PBX核实预期账户、联系地址及注册有效期。RFC 3261第10.2.2及10.2.4节说明,注册绑定如不刷新就会到期。应观察一次成功刷新并执行回呼;注册成功一次不能证明持续可用。
不过,注册只确认通信路径的一部分。平台仍需知道如何处理来自该分机的呼叫,以及允许哪些目的地呼叫它。
因此,不应将“已注册”状态视为最终调试结果。
分机身份与呼叫路由
在受控生产环境中,洁净室电话往往代表一个物理区域,而非某位员工。分机身份应体现这种运行模式。
例如:
6101 — 配料室;
6102 — 灌装区;
6103 — 实验室;
6104 — 包装洁净区。
这些号码仅为示例。实际部署通常应遵循设施现有编号方案。
假设灌装区电话注册为分机6102。当人员发起呼叫时,SIP平台从该已注册身份接收请求,并应用配置的呼叫路由规则。
如果平台和目的终端已配置为显示所需主叫信息,控制室操作员就能识别与该呼叫相关的分机或房间。
因此,分机有两个相互关联的作用:
路由身份:参与SIP系统内的呼叫处理;
位置身份:让人员能够将呼叫与已知物理区域关联。
同时应规划呼叫权限。灌装区终端可能需要联系控制室、维护及生产监督岗位,而另一洁净室通信点可能只需联系预定值班岗位。
反向通信同样重要。当运行流程需要双向通信时,控制室应能呼叫分配给洁净室的分机。
注册成功但缺乏正确路由与权限,并不能提供这种运行联系。

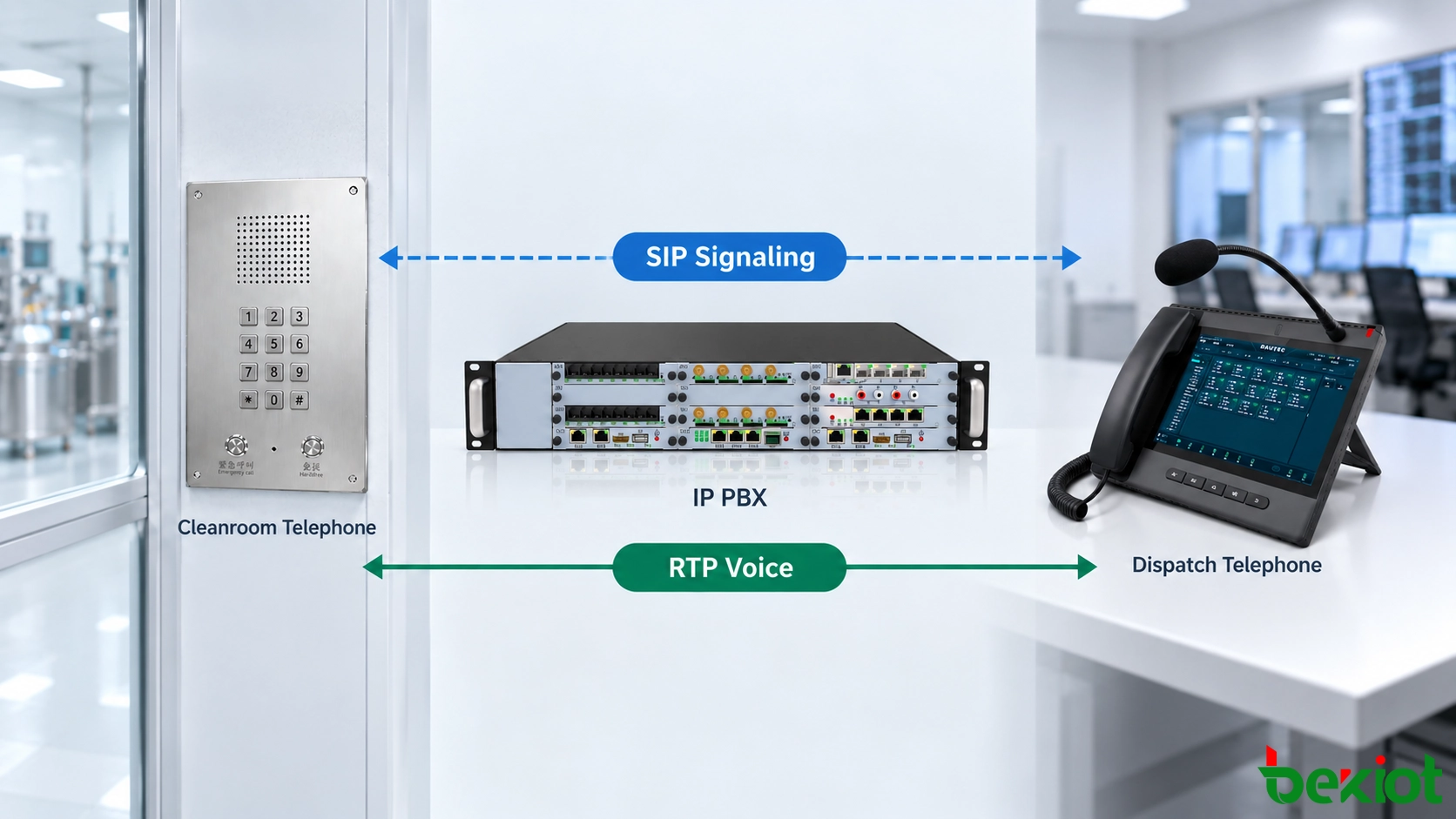

SIP信令与语音媒体都必须正常
如果将呼叫信令和语音媒体当作同一条网络流,SIP部署会变得更复杂。
SIP建立并控制呼叫;RTP通常承载语音媒体。RFC 3550(2003年7月)第1节定义RTP的传输角色,并说明RTP本身不保证送达或服务质量。

洁净室操作员呼叫控制室时,SIP信令用于请求会话、识别目的地,以及管理振铃、接听和终止等呼叫状态。
语音路径可能直接连接终端,也可能经过处理媒体的PBX、会话边界控制器或其他媒体中继。应确定实际平台采用哪种方式。仅处理信令的代理无须处理音频,图示也不能证明某一具体安装所采用的路径。
这解释了为何可能出现以下不同情况:
终端已注册,但无法到达所需目的地;
目的地振铃,但接听后听不到声音;
一方能听见另一方,但反向音频不通;
呼叫在一个网段内可用,跨至另一个网段却失败;
呼叫已建立,但丢包、延迟或网络拥塞影响语音质量。
应根据实际网络与通信架构诊断这些情况。相关范围可能包括VLAN路由、防火墙策略、NAT行为、媒体端口处理及编解码器协商。
媒体地址、端口及兼容格式的协商与注册相互独立。RFC 3264(2002年6月)第5.1及6.1节定义单播流的SDP提议/应答规则。应检查协商后的地址、端口、方向和编解码器,而不只是SIP服务器地址。
对于不进行转码的呼叫,参与终端需要兼容的编解码器。如果PBX或网关在不同编解码器之间转码,应确认每条媒体分支的支持及资源。仅作为信令代理的服务器无需实现终端的编解码器。
设备和平台可能提供G.711、G.722或其他编解码器。目标不是启用尽可能多的编解码器,而是确保通信路径能够协商出双方均支持的选项。
如果系统要求TLS、SRTP或其他安全机制,应在所提供终端、平台及所有中间设备上验证支持情况与适用设置。应分别规定信令保护与媒体保护;启用安全网页管理界面并不能证明两者中的任何一项。按照现场安全策略限制管理访问并保护凭据。
对于共用数据网络,语音流量还可能需要按现场网络设计实施适当QoS处理。具体策略应遵循设施网络架构,而非对每个项目都套用同一个固定QoS值。

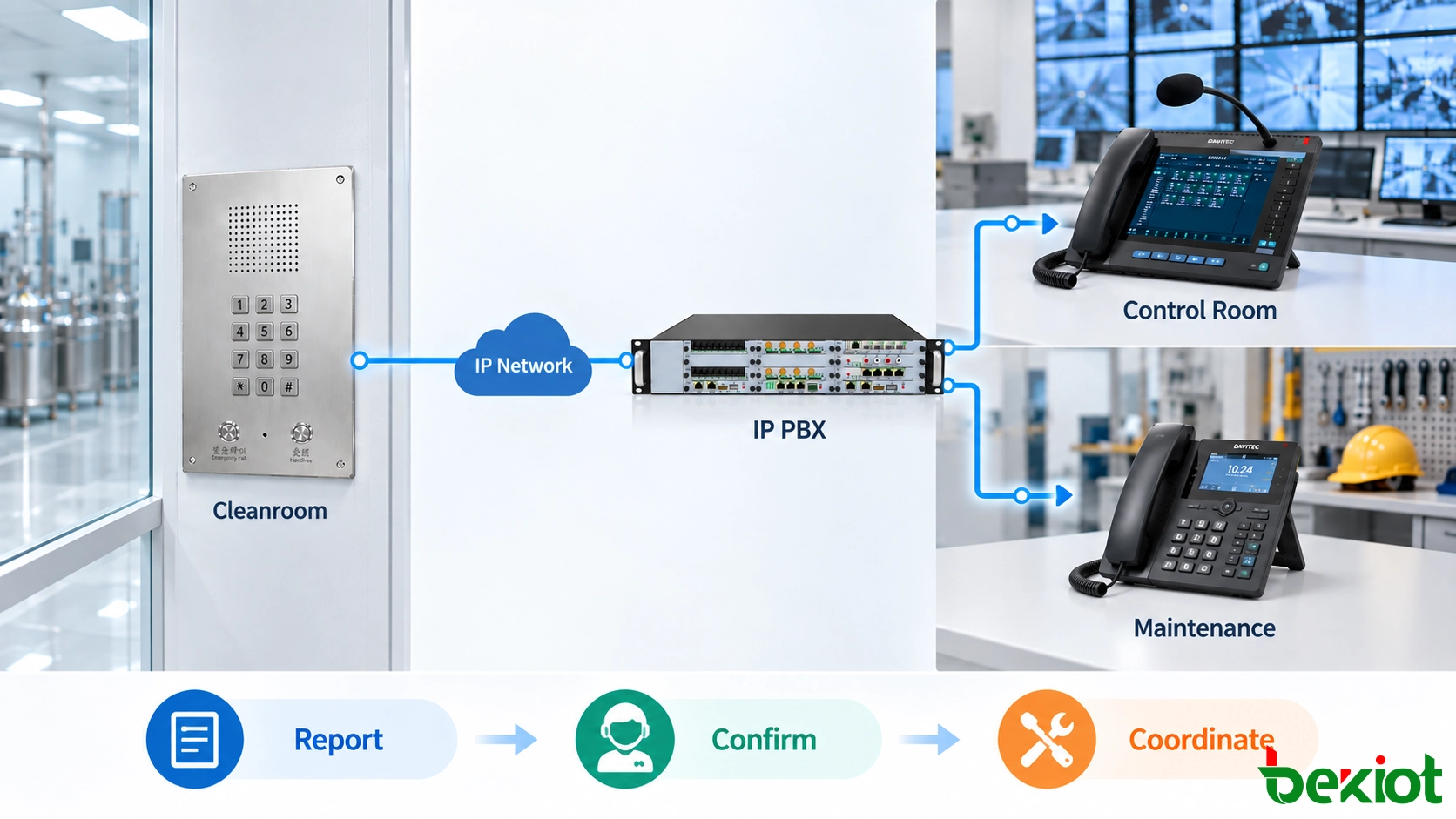

终端如何加入工厂通信流程
网络连通、注册、路由和媒体均建立后,洁净室电话才能参与实际运行流程。
假设灌装区操作员发现设备状态异常。他从示例分机号为6102的固定终端发起呼叫。PBX应用配置路由,将呼叫送至控制室岗位。接听后,人员无须离开受控区域即可说明情况。

具体处理方式取决于通信平台及现场运行程序。控制室操作员可以另拨电话、转接当前呼叫,或使用其他受支持功能。
不能仅因洁净室电话使用SIP,就假定它具备这些能力。转接、呼叫群组、录音、调度功能及其他服务取决于平台、终端配置和账户权限。
广播、报警集成、门禁或其他业务系统功能同样如此。如果现有通信平台提供所需接口与能力,洁净室终端就可能参与更广泛的集成流程。这些功能不会因SIP注册而自动产生。
通信系统应允许信息双向流动,使控制室不仅接收报告,还能回复指令或在需要时再次联系洁净室。
上线前验证完整路径
调试应测试完整通信路径,而不是在终端显示在线或SIP注册成功时就停止。以下是工程验收清单,并非协议强制要求的测试规范。应记录终端及PBX版本、相关设置、结果及任何未解决的例外。
| 验证项目 | 检查内容 | 目的 |
|---|---|---|
| 网络 | 洁净室终端可到达所需SIP平台 | 确认基本IP连通性 |
| SIP注册 | 正确身份与联系地址已注册并刷新 | 检查这一注册分机设计中的绑定 |
| 呼出 | 洁净室可联系所需控制室岗位 | 验证主要报告路径 |
| 回呼 | 控制室可呼叫洁净室分机 | 确认双向通信 |
| 主叫身份 | 显示预期分机或房间身份 | 帮助识别发起呼叫的区域 |
| 语音媒体 | 两个方向均具有清晰音频 | 确认媒体路径可用 |
| 编解码器 | 各媒体分支协商兼容编解码器;若使用转码则加以验证 | 检查实际媒体架构 |
| 权限 | 分机可呼叫项目所需目的地 | 确认预定呼叫策略 |
| 恢复 | 受控中断后,注册、呼出及回呼均恢复 | 检查服务恢复,而不只是在线指示 |
| 现场音频 | 在具有代表性的噪声及个人防护装备条件下,人员从正常位置可互相听懂 | 检查安装环境中的实际可用性 |
现场音频测试对免提终端尤为重要。即使SIP呼叫在技术上正确,如果通风噪声、机械或安装距离影响语音可懂度,使用仍可能困难。
在具有代表性的通风、机械及个人防护装备条件下,从正常操作位置测试两个方向。还应测试目的地忙线、无人接听及所有已配置替代路由。与操作员约定可接受的恢复行为,包括电源、网络或呼叫控制服务不可用时的处理方式。
如果系统行为不符合预期,应按问题出现的层级进行排障。首先区分注册问题与路由问题;对于能振铃但无音频或只有单向音频的呼叫,应作为信令及媒体路径问题调查,而不是归为同一种故障。
常见问题
为什么SIP用户名可以与分机号不同?
PBX可以为可拨分机号、SIP身份、显示名称及认证用户名使用不同数值。在各自指定字段输入对应值,并让房间与分机记录保持和PBX配置一致。
为什么注册起初成功,随后却消失?
检查终端是否在绑定到期前刷新,以及注册服务器是否接受刷新。将终端及PBX日志与网络中断、凭据变更,以及中间防火墙或NAT行为关联。不要把反复刷新失败当作取消认证的理由。
排障是否应先开放防火墙所有端口?
不应。先明确配置的信令路径及协商后的媒体地址和端口范围,再与获批策略比较。在一个VLAN内呼叫成功,不能证明相同路径能跨经路由或地址转换的网络运行。
洁净室SIP电话能否与旧式PBX通信?
取决于PBX接口。受支持的SIP接口可能提供路径;否则可能需要合适网关及互通配置。应在完整路径上验证双向呼叫、主叫身份和所有必需功能。
PoE能否让电话在停电时保持可用?
只有所需供电与通信基础设施仍然可用时才可以。除PBX、网络链路和远端接听岗位外,还应检查交换机供电及功率预算。仅支持PoE并非韧性规格。
