在语音通信和统一通信项目中，将电话系统连接到公共交换电话网络（PSTN）仍然是一个常见需求。对于需要大量电话信道、集中编号和稳定中继接入的大型站点，通常使用E1数字中继网关来桥接传统电信线路与现代PBX、IPPBX、SIP或调度通信平台。
E1接线从外部看起来简单，但许多现场问题源于对物理接口的误解。E1线路的接线方式不同于普通以太网连接。它使用独立的发送和接收路径，正确的接线方法取决于线路侧是120欧姆平衡RJ45还是75欧姆非平衡BNC。一个实用的安装计划应在调试前确认接口类型、接线顺序、传输方向、接地、距离和网关状态指示灯。
此连接在语音项目中的定位
当项目需要将PBX或IP通信平台连接到运营商侧的PSTN中继时，通常使用E1数字中继。它适用于企业、园区、酒店、医院、工业园区、指挥中心和呼叫服务环境，这些环境需要通过集中式中继链路承载大量电话信道。
一个标准的E1电话中继通常可以承载30个语音信道。当项目需要多条外线呼叫、统一拨号规则、集中号码资源或中继级语音集成时，这比部署许多单独的模拟线路更有效率。
在现代架构中，E1侧连接到运营商、传统PBX或数字中继设备，而网关侧将业务转换为IPPBX、SIP服务器、调度控制台、录音平台和其他通信应用程序可用的形式。物理连接是整个集成的基础。如果E1链路层未建立，后续的SIP配置、拨号方案调整和号码路由将无法可靠工作。
首先确认两种接口类型
首先要检查的是E1接口是120欧姆平衡还是75欧姆非平衡。这两种接线方法都在实际电信项目中使用，但它们的连接器和电缆类型不同。
120欧姆E1接口通常使用RJ45型连接器和双绞线布线。尽管连接器可能看起来类似于网络端口，但它不是以太网端口，不应被视为以太网端口。只有特定的引脚用于E1发送和接收信号。
75欧姆E1接口通常使用带有BNC连接器的同轴电缆。在这种设计中，一个BNC连接器用于接收数据，另一个用于发送数据。由于涉及同轴屏蔽和接地，应仔细检查安装质量和接地条件。
网关、运营商设备、PBX中继卡或传输设备必须使用兼容的阻抗和接口类型。如果一侧是75欧姆BNC，另一侧是120欧姆RJ45，则需要适当的阻抗适配器或转换电缆。
相关产品： Becke IPGA-1E1 中继网关
理解发送和接收方向
E1电话链路通常使用四线传输概念。两根线用于接收数据，两根线用于发送数据。这种发送与接收的关系是E1接线的关键点。
当连接两个E1设备时，一个设备的发送侧必须连接到另一个设备的接收侧。简单来说，TX应连接到RX，RX应连接到TX。如果两侧都连接为发送-发送或接收-接收，链路将无法正确建立。
这与许多安装人员对普通网线的理解不同。对于以太网布线，用户通常关注电缆是直通还是交叉，取决于网络端口的行为。对于E1接线，必须清楚理解发送和接收方向，因为该接口不作为通用网络端口工作。

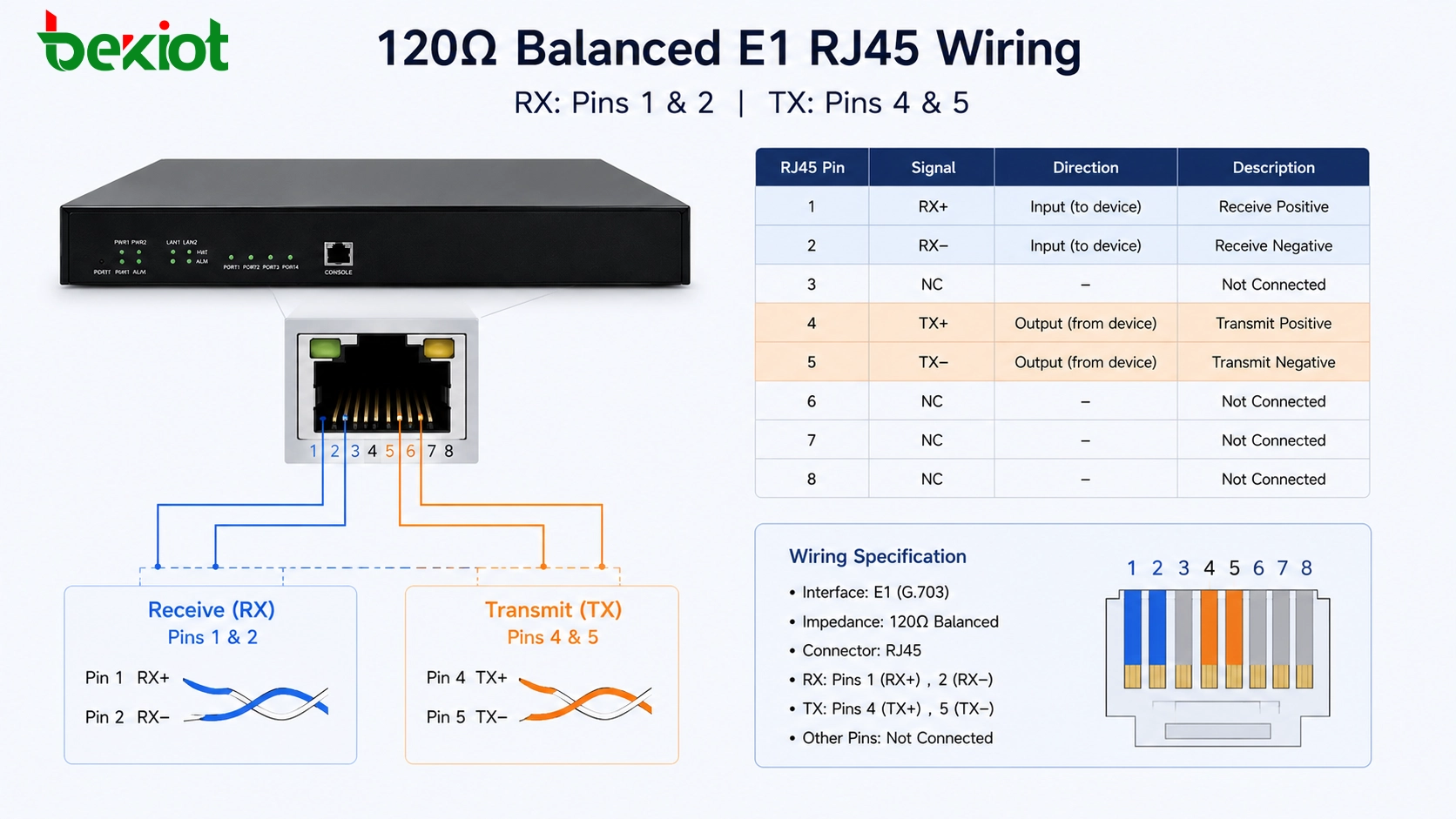

120欧姆平衡E1的RJ45接线
对于120欧姆平衡E1接口，通常通过8针水晶连接器（外观类似于RJ45插头）进行连接。然而，E1链路仅使用四个引脚：1、2、4和5。
一种常见的接线方法是：引脚1和2用于接收数据，引脚4和5用于发送数据。当连接到另一个E1设备时，一侧的接收对应与另一侧的发送对匹配。这意味着根据对端设备的引脚定义，可能需要交叉连接。
如果运营商通过水晶头接口提供E1交接，则通常使用这种120欧姆接线方法。在调试期间，如果接线方向不确定，技术人员通常会准备两条TX/RX排列相反的电缆，并测试哪一条能使E1链路起来。这是在文档不完整时的一种实用故障排除方法。
75欧姆非平衡E1的BNC布线
另一种常见的E1接线方法是75欧姆非平衡同轴连接。该方法使用BNC连接器和同轴电缆。E1设备通常提供两个BNC端口：一个用于接收，一个用于发送。
接线原理保持不变。一个设备的接收端口应连接到对端设备的发送端口，发送端口应连接到对端设备的接收端口。换言之，信号方向必须在两端之间交叉。
对于BNC同轴布线，中心导体承载信号，屏蔽层用于接地。由于这种结构，设备接地和电缆质量都会影响链路稳定性。接地不良、BNC连接器松动、同轴电缆损坏或TX/RX方向错误可能导致链路故障、间歇性告警或语音信道不稳定。

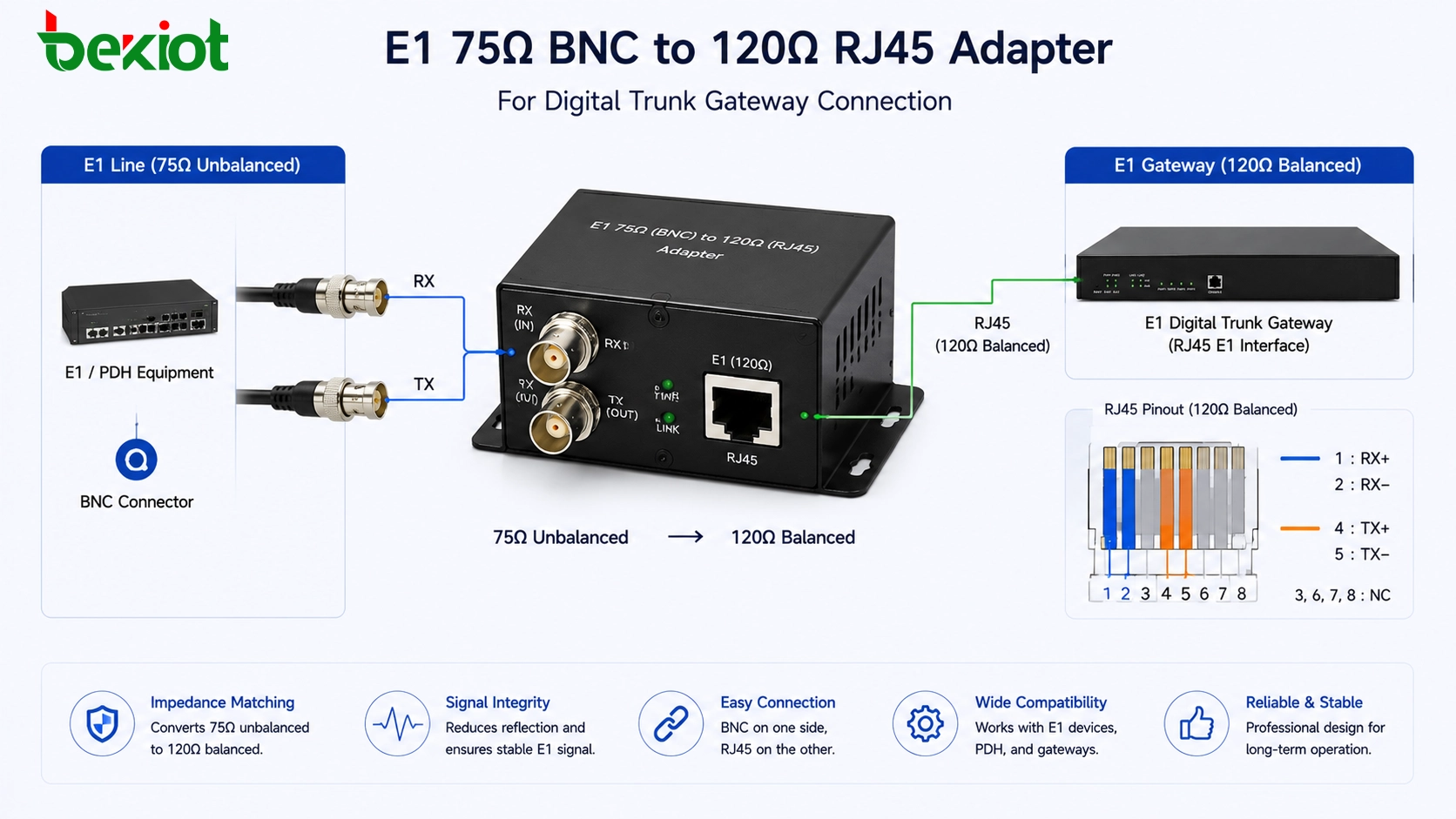

使用75欧姆到120欧姆转换
在实际项目中，经常会遇到E1接口不匹配的情况。例如，运营商可能提供75欧姆BNC E1线路，而E1网关或PBX中继卡可能使用120欧姆RJ45接口。这并不意味着设备无法连接，但需要阻抗转换解决方案。
可以使用75欧姆到120欧姆适配器或转换电缆来桥接这两种物理接口类型。一侧连接到75欧姆BNC同轴线，另一侧连接到120欧姆双绞线RJ45接口。TX/RX关系仍应遵循相同规则：发送连接到接收，接收连接到发送。
这种适配器在PSTN中继迁移、PBX更换、数字中继网关部署和运营商交接变更期间特别有用。它允许项目团队保留现有E1线路，同时连接到具有不同物理接口的设备。
距离和链路状态检查
电缆距离是E1部署期间应检查的另一个因素。在实际接线指南中，75欧姆和120欧姆E1连接通常设计在500米以内。大多数网关到设备的跳线连接远短于此，但当E1电缆经过设备间、配线架或建筑物布线路径时，仍应考虑距离。
接线完成后，技术人员应检查网关或中继卡上的E1链路指示灯。许多设备使用告警灯来显示E1层是否连接。在常见设计中，红色告警灯熄灭可能表示链路层已恢复正常。某些设备在E1链路建立时也可能显示绿灯。
由于指示灯行为可能因制造商而异，工程师应参考设备手册。然而，一般故障排除逻辑是相同的：如果E1链路未建立，请检查接口类型、阻抗匹配、TX/RX交叉、电缆连续性、连接器质量、接地、运营商侧状态以及成帧或信令配置。
现场接线时的常见问题
| 问题 | 可能原因 | 建议检查 |
|---|---|---|
| E1链路无法建立 | TX和RX未正确交叉 | 交换发送和接收对，或测试备用电缆 |
| 接口不匹配 | 一侧是75欧姆BNC，另一侧是120欧姆RJ45 | 使用75欧姆到120欧姆适配器或转换电缆 |
| 间歇性告警 | 连接器松动、电缆质量差或接地问题 | 检查BNC紧固、RJ45压接、屏蔽和接地连接 |
| 链路建立后无语音服务 | 物理层正常，但信令或中继配置错误 | 检查PRI信令、时钟源、编号、路由和PBX配置 |
| 距离相关的不稳定性 | 电缆路径过长或传输质量差 | 将E1布线保持在合适距离内，避免不良中间接头 |
实用部署工作流程
确认运营商交接
在制作电缆之前，确认运营商或上游设备提供什么。项目团队应检查交接是120欧姆RJ45、75欧姆BNC，还是通过配线架交付的其他形式。此步骤可避免后续不必要的布线更改。
识别网关接口
检查E1网关或PBX中继卡的接口类型。如果网关使用RJ45但运营商提供BNC，请提前准备适当的适配器。如果两侧都使用RJ45，请确认引脚定义。如果两侧都使用BNC，请确认哪个连接器是TX，哪个是RX。
围绕信号方向制作电缆
不要仅根据连接器形状来连接E1。始终确认发送和接收方向。对于120欧姆RJ45接线，注意引脚1、2、4和5。对于75欧姆BNC接线，将接收端口连接到对端发送端口，发送端口连接到对端接收端口。
在拨号方案测试之前检查链路
在开始SIP中继规则、号码路由、入站路由、出站路由或呼叫测试之前，E1链路层应正常。如果E1物理层不稳定，上层配置将难以验证。
记录最终接线标准
项目调试完成后，标记电缆并记录最终接线方法。这应包括接口类型、引脚顺序、TX/RX方向、适配器使用、运营商交接位置和网关端口号。良好的文档可降低未来维护风险。
在现代语音网络中的解决方案价值
尽管SIP中继如今被广泛使用，但E1数字中继接入在许多语音项目中仍然重要。一些组织仍使用运营商E1线路、传统PBX系统或数字中继资源，以保障可靠性、编号连续性或现有电信合同。E1中继网关允许将这些资源集成到较新的基于IP的通信系统中。
通过E1网关，可以将传统PSTN中继线路连接到IPPBX、统一通信系统、呼叫中心平台、调度平台或语音记录系统。这有助于保护现有电信投资，同时支持基于SIP的路由、集中管理和灵活的系统扩展。
对于系统集成商而言，正确的E1接线不仅仅是一个小的安装步骤。它决定了数字中继层能否建立稳定连接。一旦物理层正确，后续工作如时钟选择、信令配置、号码规划、路由控制和呼叫测试就能更顺利地进行。
最终要点
E1数字中继网关接线主要取决于两种物理接口类型：120欧姆平衡RJ45和75欧姆非平衡BNC。一个典型的E1电话中继可以承载30个语音信道，使其适用于需要集中PSTN接入和统一号码资源的较大项目。
对于120欧姆RJ45接线，常用引脚为1、2、4和5，其中引脚1和2用于接收，引脚4和5用于发送。对于75欧姆BNC接线，一个连接器用于接收，另一个用于发送。在两种情况下，关键规则是本地接收侧应连接到远程发送侧，本地发送侧应连接到远程接收侧。
当需要连接75欧姆和120欧姆接口时，应使用适配器或转换电缆。电缆距离通常应保持在500米以内，并且应在上层语音配置之前检查链路指示灯。稳定的E1连接为可靠的PSTN到IP语音集成提供了基础。
常见问题解答
E1 RJ45端口与以太网端口相同吗？
不同。连接器可能看起来相似，但E1 RJ45接口不是以太网网络端口。它使用特定的引脚用于发送和接收对，并承载数字中继信号，而不是以太网数据。
75欧姆E1线路可以直接连接到120欧姆E1端口吗？
不应在未进行适当转换的情况下直接连接。应使用75欧姆到120欧姆适配器或转换电缆来匹配物理接口和阻抗要求。
如果E1告警灯一直亮着，应该检查什么？
检查TX和RX是否正确交叉，接口类型是否匹配，连接器是否正确压接或紧固，运营商线路是否激活，以及网关端口是否配置正确。
E1接线是否决定电话号码？
不。接线仅建立物理中继连接。电话号码、入站路由、出站路由、信令类型和呼叫规则在网关、PBX或IPPBX系统中单独配置。
为什么E1调试后的文档很重要？
E1接线可能涉及定制电缆、适配器、配线架和运营商交接点。清晰的文档有助于未来的工程师更快地排除故障，并防止意外更改TX/RX方向或接口匹配。
