调度电话如何接入SIP广播系统？

控制室操作员需要向装卸区人员发出警告，但不希望打断整个设施的正常工作。操作员无需打开独立的广播软件，也不用走到专用话筒前，只需按下调度电话上预先设置的按键，选择所需分区，再通过手柄、免提扬声器或鹅颈话筒讲话。

整个操作可能只需几秒钟，但其背后需要多项功能协同工作。调度电话必须正确注册，SIP平台必须识别广播目标，接收终端必须自动应答，网络还要在不过度延迟或丢包的情况下传输语音。

在大多数项目中，调度电话并不会直接连接每一只扬声器。它作为整个通信系统中的SIP终端，通过IP PBX、SIP服务器或调度平台连接SIP扬声器、广播网关和广播分区。

调度电话在广播架构中的位置

SIP广播系统通常包含呼叫控制层、操作终端以及一台或多台音频输出设备。调度电话就是操作员用于发起实时广播和选择目标区域的终端。

典型系统可能包括：

• SIP调度电话或广播控制台

• IP PBX、SIP服务器或指挥调度平台

• SIP号角和IP音柱

• SIP广播网关

• 传统功放和模拟扬声器线路

• PoE交换机、路由器和网络安全设备

调度电话和广播终端都注册到同一个SIP平台。每台设备或每个广播组都分配一个分机号码。操作员呼叫广播号码时，平台会应用已配置的路由，将电话连接到对应的广播终端。

在全IP部署中，基本连接路径为：

调度电话 → SIP服务器或IP PBX → 广播组 → SIP扬声器

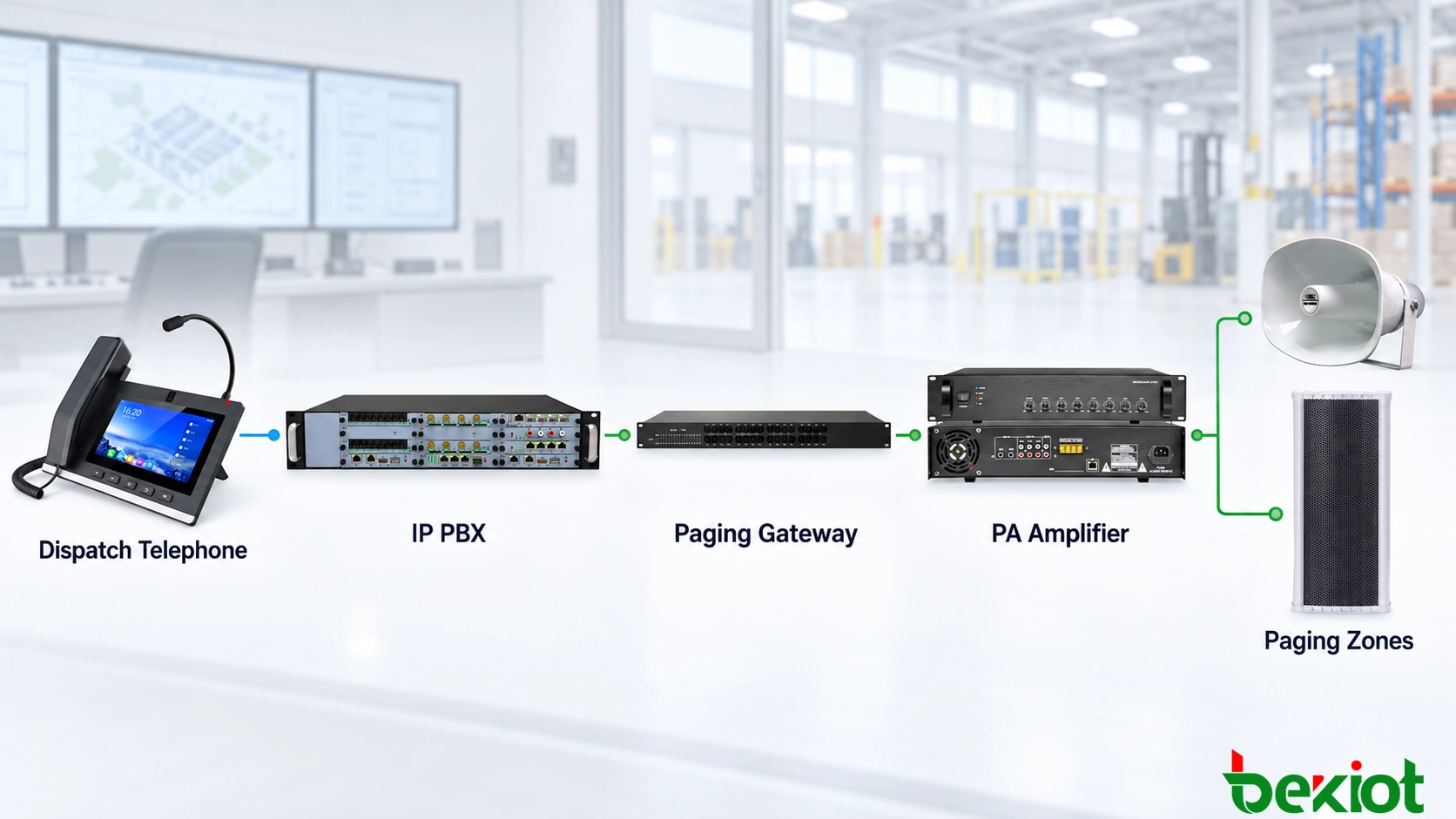

如果站点保留现有模拟公共广播系统，连接路径则为：

调度电话 → SIP服务器 → SIP广播网关 → 广播功放 → 模拟扬声器

在规模较大的指挥中心环境中，调度平台可以部署在电话与SIP服务器之间。它可以增加操作员权限、广播记录、优先级、报警联动和图形化分区选择等功能，而SIP服务器继续负责设备注册和呼叫路由。

不同广播网络的连接方式

直接呼叫SIP分机

直接呼叫分机是最简单的连接方式。调度电话和每台SIP广播终端分别作为独立分机注册到IP PBX或SIP服务器。例如，一只SIP号角使用分机6101，另一区域的IP音柱使用分机6102。

操作员拨打其中一个号码后，服务器会在电话与指定终端之间建立SIP会话。广播终端自动应答，并播放操作员的实时语音。

这种方式适用于小型系统、单独点位，以及操作员偶尔需要向某个特定区域喊话的项目。它也便于测试或维护单台广播设备，而不用启动整个分区。

但是，当站点内有大量终端时，逐一呼叫每只扬声器的效率很低。因此，单独分机呼叫更适合点对点广播、设备测试或需要独立控制的位置。

SIP广播组

广播组允许多台终端共用一个目标号码。例如，分机6200可以代表生产区，同时启动6只SIP号角。仓库、装卸区、办公楼或室外区域也可以分别分配其他号码。

广播组通常在IP PBX、SIP服务器或广播管理平台上创建。根据系统实现方式，平台可以分别与接收设备建立SIP会话，也可以将呼叫转换为组播音频流。

分组广播简化了日常操作，因为调度员选择的是一个作业区域，而不是某一只扬声器。它也为用户权限、广播计划和紧急优先级规则提供了实用基础。

分区成员应依据站点的实际布局和操作流程确定。例如，安装在装卸区附近的扬声器不应仅仅因为与仓库设备连接在同一台网络交换机上，就自动归入仓库广播组。

SIP广播网关连接

当目标设备是传统广播功放或现有模拟扬声器网络时，需要使用广播网关。网关作为可呼叫的分机注册到SIP平台，并将收到的SIP音频转换为模拟信号。

网关接到呼叫时，还可以启动继电器以开启功放、接通音频输入或触发分区控制器。具体接线方式取决于网关输出和功放输入，接口可能采用RCA、平衡音频端子或其他线路电平接口。

这种设计使企业无需更换仍可正常使用的功放和扬声器，就能增加电话广播功能。它尤其适合正在逐步向IP通信迁移的工厂、园区、仓库和交通设施。

安装前，项目团队应确认所需的音频电平、输入阻抗、接地方式和继电器动作逻辑。如果网关与功放之间的模拟接口不匹配，即使SIP呼叫成功，也不能保证音频能够正确播放。

SIP控制的组播广播

当同一条通知需要以较短建立时间传送到大量IP扬声器时，组播非常实用。音频被发送到一个组播地址，所有订阅该地址且获得授权的终端都可以接收音频流。

调度电话可能支持直接发送组播，但不能默认所有设备都具备这项能力。在许多项目中，电话会先向服务器发起SIP呼叫，再由广播平台将该呼叫转换为面向所选分区的组播音频。

网络交换机必须支持计划采用的组播架构。部署前应检查IGMP侦听、VLAN配置和组播路由，尤其是在广播需要跨越不同子网或建筑物时。

在这种架构中，SIP信令和组播音频承担不同作用。SIP用于识别呼叫者、检查授权并启动广播任务，组播则将同一音频流高效分发给多个终端。

SIP账号与广播参数

系统集成首先要为调度电话分配SIP账号。通常需要设置SIP服务器地址、分机号码、认证名称、密码、端口、传输方式和首选音频编解码器。

SIP扬声器或广播网关也需要类似的注册参数。每台终端还应设置清晰的设备名称和位置描述，便于维护人员识别设备，而不必只依赖分机号码。

以下示例说明一个小型工业广播系统可以如何配置：

自动应答是实时广播的必要条件。扬声器不能等待人员手动接听。根据设备不同，自动应答可以在终端本地启用，也可以由服务器发送特定SIP消息头触发。

还必须确认编解码器兼容性。G.711可提供稳定可预测的语音质量，并得到广泛支持，因此常用于受管理的局域网。G.711 A-law常见于许多国际和欧洲标准系统，G.711 μ-law则经常用于北美和日本网络。调度电话、服务器和广播终端必须采用彼此支持的编解码器设置。

远程连接可以考虑使用带宽占用更低的编解码器，但音频通路中的每台设备都必须支持所选格式。部分通信平台可以执行转码，但这会增加处理负载，并可能引入额外延迟。

呼叫权限应防止普通分机向紧急分区或全站分区广播。DSS按键只负责访问预设的目标号码。SIP服务器或调度平台应根据呼叫者分机、用户角色、时间计划或广播组执行授权控制。

相关产品：贝克通信IP调度台

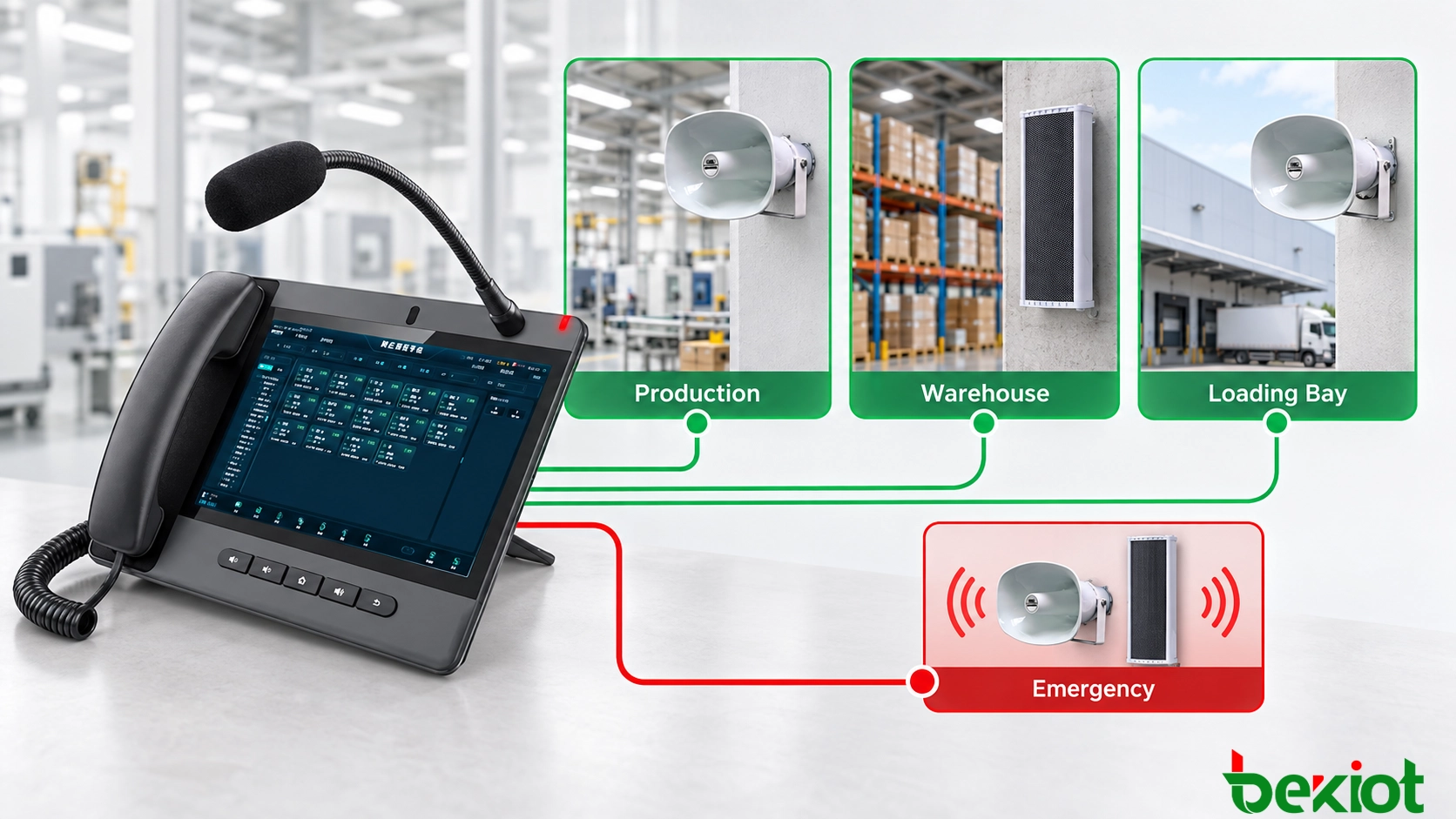

调度电话一键选择广播分区

控制室不应要求操作员记住一长串分机号码。常用广播目标可以分配到调度电话的DSS按键或可编程按键上。

操作员看到的标签应描述实际区域或作业区域，而不是底层分机号码。这样可以减少紧急事件中的选择错误。

可编程按键可以作为快速拨号键或一键通控制键使用。采用快速拨号时，操作员按下按键，等待广播通路接通后再讲话。采用一键通操作时，操作员可能需要在讲话期间按住按键，松开按键后结束广播。

在培训控制室人员之前，必须确认具体的按键操作方式。操作员不能假定每种电话都采用相同的按下、保持和松开顺序。

部分调度电话可以通过BLF订阅或平台状态信息，显示目标是否可用或当前是否正在工作。绿色指示灯可以表示分区可用，红色或闪烁指示灯则可以表示正在广播或处于紧急状态。

状态显示取决于电话、SIP服务器和广播系统之间的互操作性。即使无法实时监测状态，按键仍可能正常发起广播，因此应在系统设计阶段确认所需的工作方式。

呼叫流程与广播优先级

操作员按下广播按键后，调度电话会向呼叫控制平台发送SIP INVITE。平台识别呼叫者，检查拨号计划和权限，并解析所选的广播目标。

随后，平台呼叫相关的SIP扬声器、网关或广播组。目标自动应答后，操作员的语音通过RTP音频流传输，或转换为组播音频后分发给指定终端。

操作员应等待广播确认音、屏幕提示或分区工作指示灯亮起后再讲话。如果过早开始讲话，在SIP会话和音频通路仍在建立期间，通知的开头部分可能会丢失。

调度广播流程可以概括为：

1. 操作员选择所需广播分区。

2. 电话发送SIP呼叫请求。

3. 平台验证目标和操作员权限。

4. 广播终端自动应答。

5. 电话显示工作状态或播放确认音。

6. 操作员发布广播内容。

7. 语音通过RTP或组播传送到指定终端。

8. 操作员松开PTT按键或结束呼叫。

9. 平台终止会话，使广播分区恢复正常状态。

10. 如果已启用日志功能，系统会记录该事件。

广播结束后，平台应及时释放广播组。扬声器随后可以根据之前的工作状态，恢复背景音乐、定时播放或待机状态。

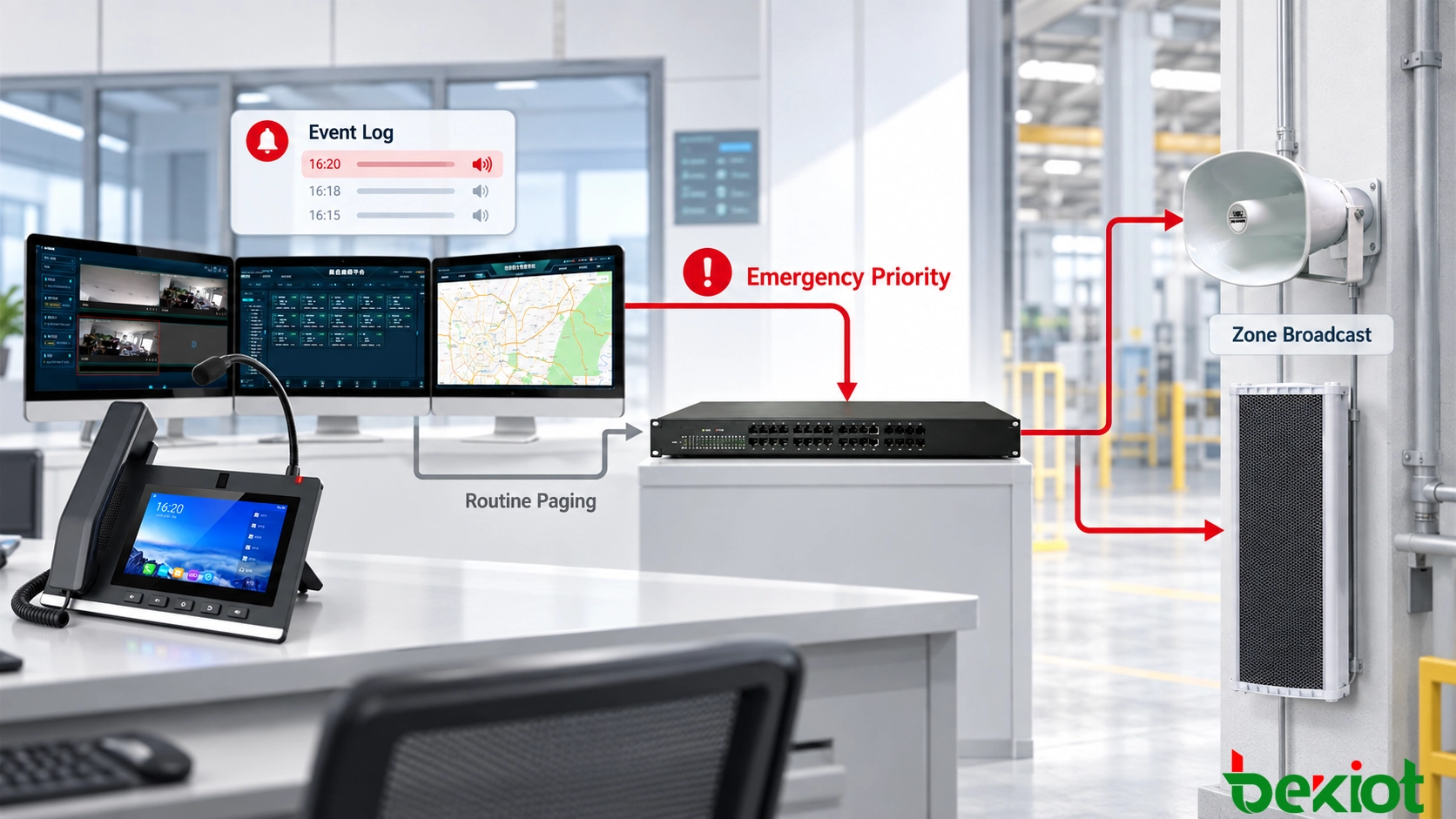

紧急广播需要额外的控制。高优先级广播可能需要中断背景音乐、定时音频或正在播放的普通通知。系统应明确哪些操作员角色可以使用此功能，以及哪些分区允许被强制抢占。

优先级并不是由调度电话单独实现的。SIP平台必须能够识别优先级，接收端广播设备也必须支持预期的中断处理方式。

系统还必须明确两名操作员同时向同一分区广播时如何处理。可采用的策略包括：

• 允许第一个活动呼叫继续控制该分区

• 拒绝第二个呼叫并返回忙线提示

• 将第二个请求加入广播队列

• 允许更高优先级的操作员中断当前广播

这些规则应在系统调试前确定。未定义的冲突处理策略可能导致音频混杂、信息中断，或者无法确定哪个操作员正在控制广播分区。

录音和事件日志可以记录操作员身份、广播目标、开始时间和呼叫时长。这些记录有助于事件复盘和系统维护。但是，一条已完成的SIP记录只能证明通信会话发生过，并不能证明每只扬声器都实际发出了可听声音。

系统调试与故障排查

测试应覆盖从调度电话话筒到扬声器输出的完整通路。SIP注册成功只说明设备能够与服务器通信，并不能证明路由、自动应答、音频传输或扬声器覆盖均已正确工作。

每个广播分区都应单独呼叫。安装人员需要核对界面显示的分区名称、呼叫启动的设备、连接提示、音量，以及操作员挂机后音频通路是否正常释放。

每条测试信息的开头和结尾都应仔细检查。如果开头几个词缺失，可能是操作员在音频通路准备完成前就开始讲话。如果最后几个词被截断，则可能需要调整PTT按键或呼叫释放时序。

全站广播组和紧急广播组应在受控条件下分别测试。测试需要确认紧急广播能否中断较低优先级音频，以及结束后普通服务能否正确恢复。

还应执行多操作员测试。一名调度员可以占用普通分区，另一名调度员则尝试向同一目标发起普通或紧急呼叫。实际结果应与已批准的优先级和冲突处理策略一致。

还应考虑后备运行方式。如果中央SIP服务器发生故障，可以由备用服务器接管设备注册。在多站点系统中，当通往中央平台的WAN连接不可用时，本地广播控制器可以维持受影响设施内部的通信。

采用哪种后备设计取决于业务风险。普通工作通知可以容忍短时间中断，而应急指挥中心、工业工厂和交通设施可能需要冗余服务器、备用电源和本地广播持续运行能力。

调度电话与SIP广播系统之间的可靠连接，不能只依靠SIP注册成功。分区路由、自动应答、可编程按键、音频优先级和网络质量必须作为一条完整业务通路进行测试。对于控制室而言，最终目标很简单：选择正确区域，确认广播通路已经就绪，再用尽可能少的操作清晰传达信息。

常见问题

调度电话可以不经过IP PBX直接连接SIP扬声器吗？

如果两台设备都支持点对点SIP通信，则可能实现直接IP呼叫。但是，这种方式在路由、权限、分组管理和故障切换方面能力有限。对于控制室和多分区广播系统，IP PBX或SIP平台通常更为合适。

一台调度电话可以同时呼叫多只SIP扬声器吗？

可以。可以把扬声器加入同一个广播组，也可以由平台通过组播分发操作员的音频。具体方式取决于终端数量、网络设计和SIP平台能力。

调度电话必须配置专用广播服务器吗？

不一定。兼容的IP PBX可以提供分机呼叫和基础广播组功能。如果项目需要大量分区、多级优先级、定时音频、事件联动、状态监测或精细化用户权限，则更适合采用专用广播平台或调度平台。

操作员可以确认人员是否听到了广播吗？

SIP信令可以确认广播终端已经接受呼叫，但不能证明现场人员听到了信息。更可靠的确认方式可能需要终端状态监测、功放故障检测、基于话筒的音频测试，或由受影响区域的人员回拨确认。

通往中央平台的WAN连接中断后会发生什么？

如果所有呼叫都依赖中央服务器，广播可能会停止。具备韧性的设计可以采用本地SIP服务器、生存型网关或本地广播控制器，使站点在WAN故障期间仍能维持必要通信。

所有SIP广播设备都支持紧急优先级抢占吗？

不支持。优先级处理取决于SIP平台、广播终端和已配置的路由策略。应通过互操作性测试确认兼容性，不能仅凭SIP注册成功就认定支持该功能。
