双音多频通常缩写为 DTMF，是一种利用一组音调对来表示键盘输入的音频信令方法。当用户按下电话键盘上的某个按键时，系统会同时产生两个频率：一个来自低频组，另一个来自高频组。接收系统检测到这组音调对后，会将其转换为数字、符号或控制命令。

虽然 DTMF 与传统电话系统关系密切，但在现代通信和控制场景中仍然具有实际意义。交互式语音应答系统、呼叫路由、门禁控制、远程控制、基于 SIP 的语音系统、报警上报、调度平台、无线电网关以及传统接口系统，仍可能依赖音调识别。它的长期价值来自一个简单思路：命令可以通过普通音频通路传输，而不需要单独的数据通道。

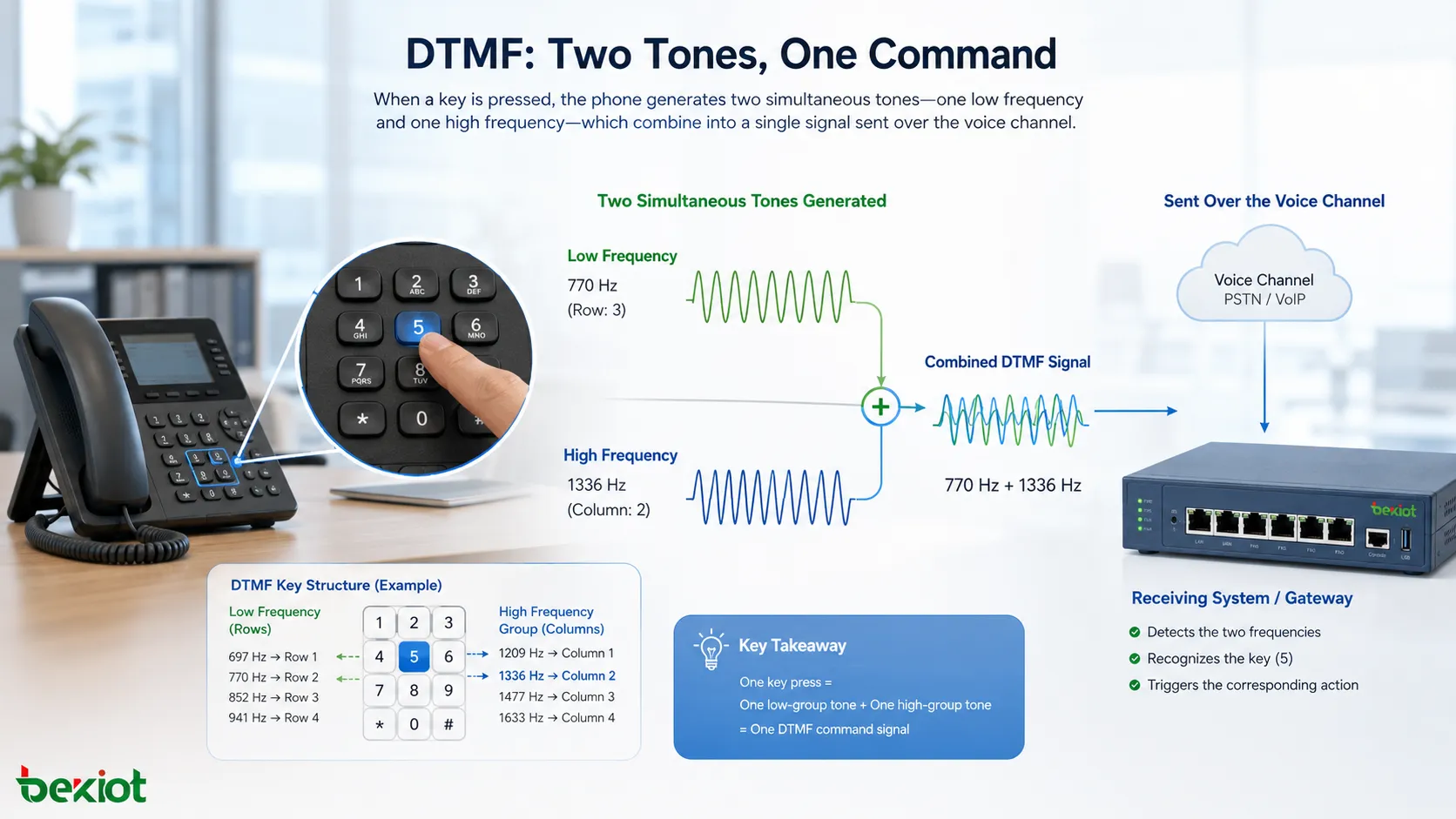

为什么使用两个频率

最重要的设计特征，是同时使用两个音调。每个有效按键都由低频组中的一个频率和高频组中的一个频率共同表示。这样可以降低语音、背景声、线路噪声或音乐被误判为有效键盘命令的概率。

单一音调更容易被意外模仿。人类语音包含大量不断变化的频率成分，某些元音或噪声也可能与单个频率重叠。双音结构让识别更具选择性，因为接收端需要看到特定的频率组合、有效的幅度关系以及稳定的持续时间。

这种设计赋予 DTMF 明显的音频优势：它足够简单，可以通过语音级通道传输；同时又足够有结构，能够被滤波器、数字信号处理器或软件算法可靠解码。

信号结构与按键映射

标准键盘使用固定频率组，而不是随机音调。低频组包括 697 Hz、770 Hz、852 Hz 和 941 Hz。高频组包括 1209 Hz、1336 Hz、1477 Hz 和 1633 Hz。普通电话键盘主要使用前三列高频来表示数字 0–9、星号和井号。第四列用于扩展应用中的 A、B、C、D。

例如，按下“1”会同时产生 697 Hz 和 1209 Hz。按下“5”会产生 770 Hz 和 1336 Hz。按下“0”会产生 941 Hz 和 1336 Hz。接收端先识别低频音，再识别高频音，确认组合有效后，再上报对应按键。

这种网格化结构让系统具备可预测性，也便于解码器拒绝无效组合。如果出现两个低频音而没有高频音，或者检测到的频率不属于预期集合，信号就可以被忽略。

语音通道中的音频优势

DTMF 原本就是为通过语音通路传输而设计的，这也是它能够被广泛采用的重要原因。音调位于可听频段内，可以穿过许多电话电路、模拟线路、PBX 系统、语音网关、无线电链路和音频处理链路。

这种信号不需要高带宽，也不需要复杂调制。它可以作为声音被发送，也可以从声音中被解码。因此，在语音通路已经存在但数字信令无法直接接入的系统中，DTMF 非常实用。

在许多真实系统里，这种兼容性比理论效率更重要。能够沿着现有音频路径传输的命令，往往比需要新增信令基础设施的独立控制协议更容易部署。

识别稳定性

音调对之间具有足够的分离度，便于可靠检测。接收端可以使用滤波器或数字频率分析，判断预期的低频分量和高频分量是否同时存在。它还可以检查音调持续时间、暂停时序和幅度水平。

可靠识别依赖多个条件。音调必须持续足够长。两个频率必须足够准确。音频路径不能使信号严重失真或被过度压缩。噪声不能压过音调对。接收端还应拒绝短暂的意外脉冲。

与语音识别或复杂音频理解相比，DTMF 识别简单得多。解码器不需要理解语言、语法、说话人口音或句子含义，只需要检测已知的音调组合。

对普通语音混淆的抵抗能力

DTMF 并不能完全避免误检，但它的结构有助于减少与普通语音的混淆。语音是动态且不规则的，而有效音调对是稳定且频率明确的。解码器可以要求低频与高频组成有效组合，并持续达到规定的最短时间后才接受按键。

这也是 DTMF 能在语音会话中使用的原因。呼叫者可以说话、听提示音，然后按键。系统监听的是音调模式，而不是试图解析整段通话内容。

不过，当语音偶然足够接近某个有效音调对时，仍可能发生 talk-off 误触发。优秀的解码器设计会加入保护时间、twist 容差、频率容差和语音拒绝逻辑，以降低这种风险。

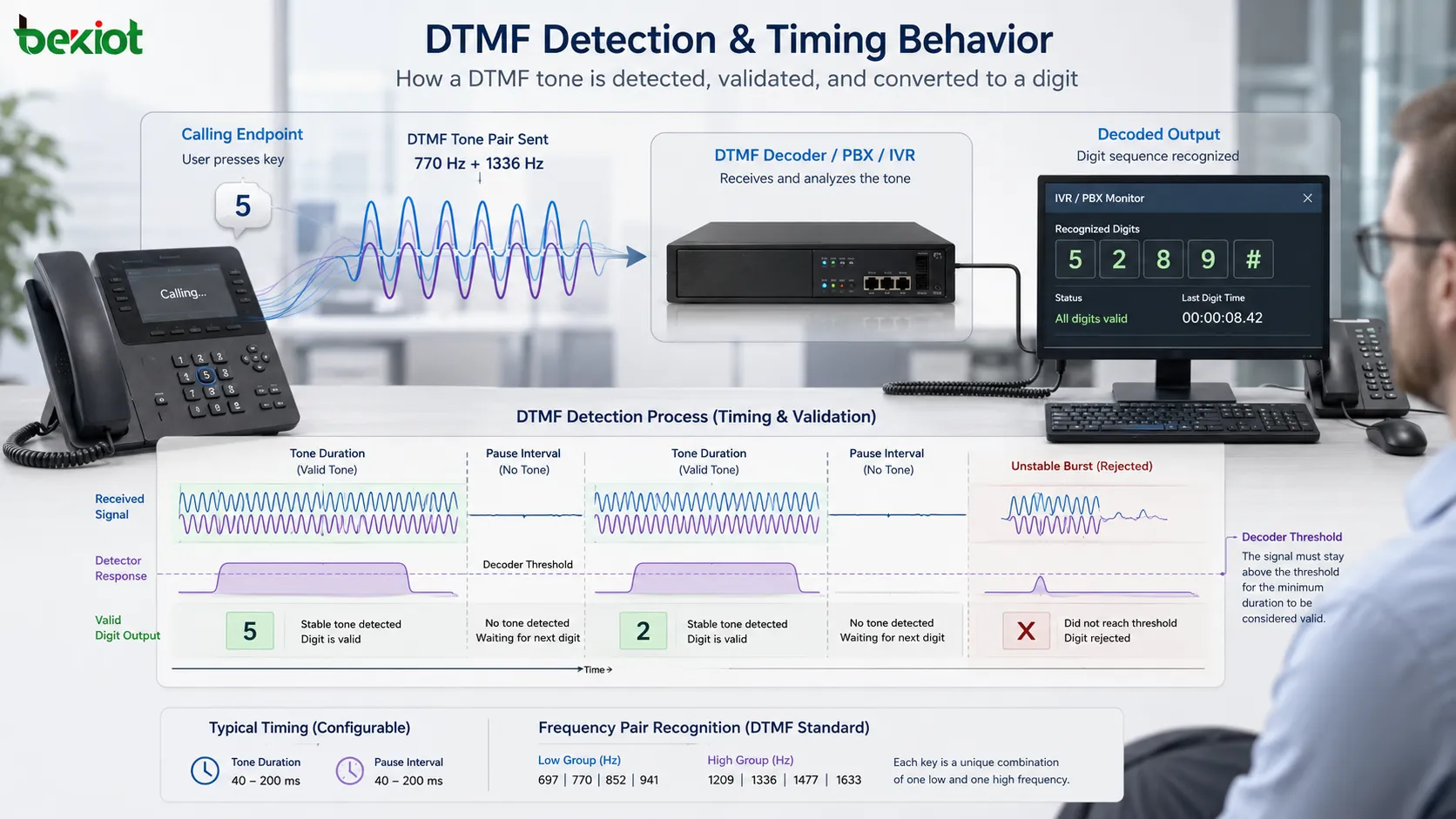

音调持续时间与时序行为

持续时间很重要，因为极短的信号可能只是噪声、点击声、压缩伪影或意外声音。接收端通常要求音调在最短时间内保持有效，然后才会上报数字。

数字之间的暂停时间同样重要。如果发送速度太快，接收端可能漏掉某个数字，或错误地合并事件。如果暂停太长，接收应用可能认为输入不完整，或触发超时。

在实际系统中，应当沿完整音频路由测试 DTMF 时序。某个端点正确生成的音调，可能在传输路径的另一环节被截短、削波、延迟或失真。

Twist 与电平平衡

Twist 描述低频分量与高频分量之间的电平差。在真实音频路径中，某个频率组可能会比另一个更强或更弱。如果差值过大，解码器就可能无法正确识别音调对。

好的系统会容忍合理的电平差，同时拒绝不现实的组合。这一点很重要，因为电话线路、编解码器、放大器、麦克风、扬声器和网关都会改变频率响应。

电平平衡也会影响用户体验。如果音调太弱，接收端可能漏检；如果音调太强，则可能削波或失真。合理的增益规划是可靠部署的一部分。

与模拟和数字系统的兼容性

DTMF 的优势之一，是能够连接较老系统与较新系统。只要音频传输具备足够保真度，它可以工作在模拟电话线路、数字 PBX 系统、VoIP 网关、SIP 终端、无线电链路和基于音频的控制路径上。

在 VoIP 系统中，DTMF 可以通过不同方式承载。它可以作为带内音频发送，也可以作为 RTP 事件发送，还可以根据系统配置通过信令消息发送。每种方式都有不同的行为和兼容性要求。

带内音频在概念上很简单，因为音调像普通声音一样传输。不过，它可能受到语音编解码器、压缩、回声消除、丢包和噪声抑制的影响。当所有设备都正确支持时，带外方式在 IP 网络中通常更可靠。

IP 语音中的常见传输方式

在现代分组语音系统中，DTMF 可以通过多种方式传输。带内传输将真实音调放在音频流中发送。RTP 事件传输把数字表示为媒体路径中的特殊事件。SIP INFO 则通过 SIP 信令消息发送数字信息。

这些方式之所以同时存在，是因为真实网络的需求不同。当接收端期望听到真实音调时，带内音频很有用。RTP 事件可以避免编解码器造成的失真。SIP INFO 在某些应用服务器环境中可能有价值，但依赖信令支持和互通性。

端点之间的模式不匹配是常见问题。如果一端发送 RTP 事件，而另一端期待带内音调，数字识别就可能失败。部署时应确认所有网关、PBX 系统、软交换、终端和应用服务器使用兼容设置。

交互式系统中的功能价值

DTMF 被广泛用于交互式语音应答。呼叫者听到提示后按下数字选择菜单项。系统解码该数字，然后进行呼叫路由、播放信息、收集输入或启动另一项流程。

其优势在于用户可以直接控制。呼叫者不需要智能手机应用、数据业务或网页，一个基本电话键盘就足够了。这对客户服务、银行提示、公共事业热线、应急菜单、企业呼叫路由和服务验证仍然有价值。

由于输入是结构化的，系统可以快速响应。账号、PIN 码、菜单选择和分机号等数字，可以不经过自然语言理解就完成处理。

远程控制中的功能价值

DTMF 也可以作为一种简单的远程控制方式。远端设备或系统可以监听特定音调序列，并将其映射为动作。例如开门、选择无线电频道、控制中继台、激活继电器、切换音频路由或触发预设命令。

当语音路径已经存在，并且只需要少量命令时，这种方式很有用。系统不需要宽带连接，也不需要复杂的人机界面。

不过，命令安全必须被考虑。如果系统接受任何呼叫者发送的音调而不做认证，未授权用户就可能触发动作。敏感控制应要求授权、密码、呼叫者验证或额外安全层。

通信网关中的功能价值

网关通常连接不同通信技术。它们可能桥接模拟线路、SIP 中继、PBX 分机、无线电频道、调度系统和公共网络。DTMF 可以帮助控制信号跨越这些边界。

例如，用户可能在呼叫接通后输入数字，以操作远端 IVR。网关必须正确保留、转换或重新生成数字信息。如果处理失败，语音呼叫虽然能接通，但菜单操作无法正常工作。

因此，DTMF 处理是语音网关部署中的重要测试项目。通话音质正常，并不等于键盘命令一定能够正确传递。

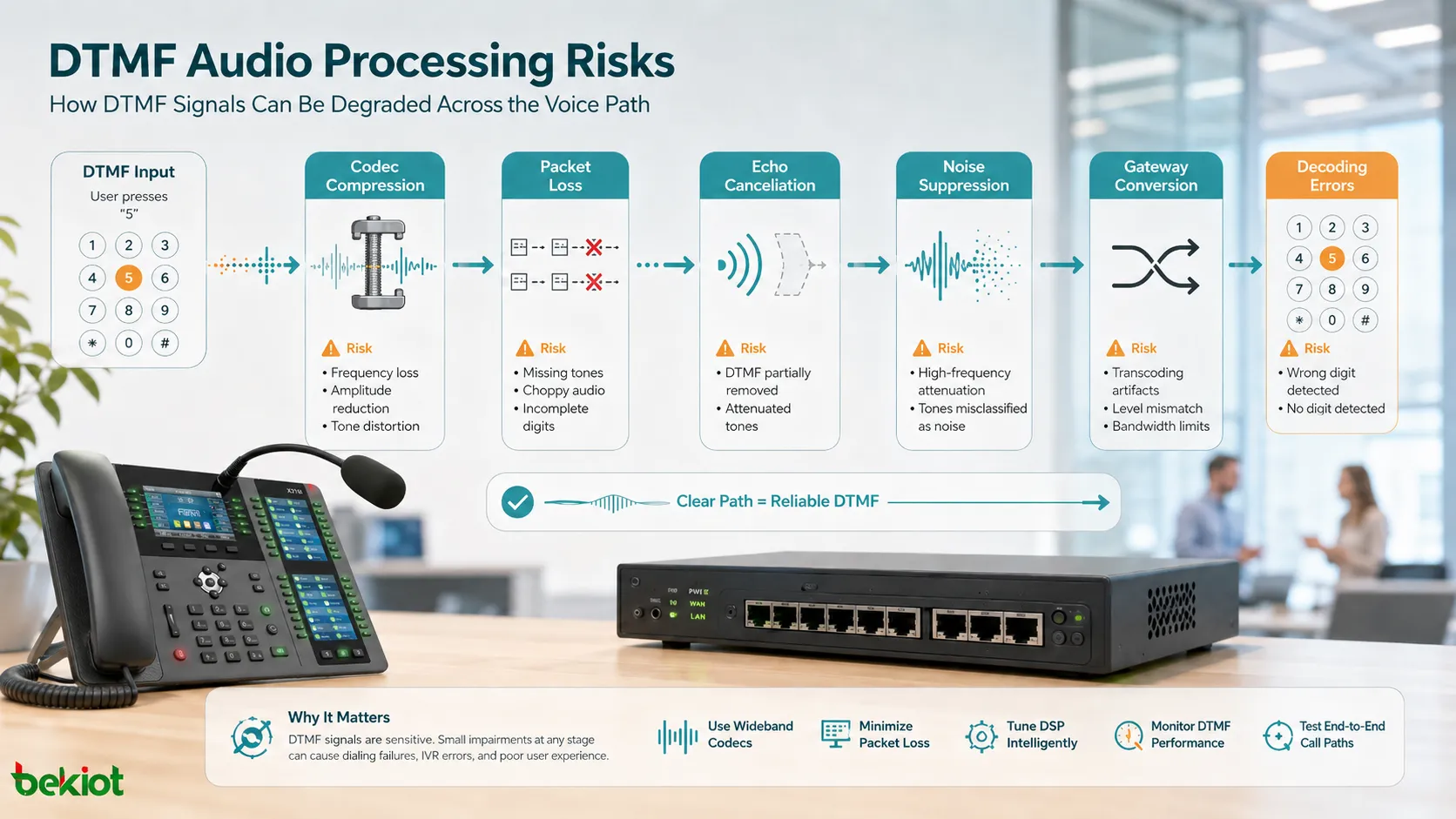

音频处理风险

许多现代音频系统包含回声消除、自动增益控制、噪声抑制、舒适噪声生成、丢包隐藏和编解码压缩。这些功能有助于提升语音质量，但也可能影响音调完整性。

为人声优化的编解码器，未必能按需要保留精确的音调频率和幅度。噪声抑制可能把音调当作人工音频处理。回声消除器可能以意外方式与音调相互作用。丢包可能把一段音调打碎成多个片段。

为了保证可靠运行，系统应使用合适的传输方式，并在真实网络路径上测试 DTMF，而不是假定任何语音路径都一定可用。

解码器设计考虑

解码器应当识别有效频率，同时拒绝噪声、语音、音乐和短暂瞬态声音。它应测量音调持续时间、幅度、twist、频率容差和时序间隔。

数字实现可以使用滤波器组或频谱分析等算法来检测预期频率组。设计上既要避免接受误报，也要容忍真实线路中的变化。

优秀的解码器还应清晰上报事件。除非应用程序期望这种行为，否则一个长音调不应产生重复数字。带噪信号也不应生成随机键盘输入。

安全与滥用防护

DTMF 本身不是加密或认证方法。任何能够向被接受的音频路径发送音调的人，如果接收应用不验证身份，都可能生成输入。

对于低风险菜单导航，这可能可以接受。但对于门禁控制、账户操作、支付系统、远程设备控制或应急功能，就必须增加额外安全措施。

安全措施可包括呼叫者认证、一次性代码、账户校验、呼叫来源检查、角色权限、速率限制、日志记录和确认提示。PIN 等敏感数字在录音和日志中也应谨慎处理。

真实系统测试清单

测试应覆盖所有预期接收音调输入的路径。工程师应测试本地呼叫、远程呼叫、网关呼叫、SIP 中继呼叫、移动呼叫、模拟线路呼叫，以及存在呼叫转移时的相关场景。

测试应确认每个数字都能被正确识别，重复数字不会被合并，长音调不会被意外重复上报，语音提示不会干扰输入。

编解码器选择也应纳入测试。如果需要带内音调，高压缩语音编解码器可能带来问题。如果使用 RTP 事件，端点必须一致地协商和解释这些事件。

维护与故障排查

当数字识别失败时，团队应先确认音调是如何被传输的。故障未必来自键盘本身，也可能由编解码转换、网关配置、信令不匹配、媒体中继行为、丢包或应用服务器设置造成。

有用的检查包括抓包、SIP 跟踪、RTP 事件分析、音频录音、网关日志、PBX 配置、IVR 日志和终端设置。对比正常呼叫路径与故障呼叫路径，通常能发现差异。

维护团队应记录所选传输方式，并在互联系统之间保持一致。PBX 迁移、SIP 中继替换、编解码策略更新或网关升级中的计划外变更，可能破坏原本正常工作的数字输入。

优势与局限

主要优势包括简单、兼容、低带宽需求、易于生成、检测结构清晰，并且能够在现有语音通道上实际使用。DTMF 能够在没有独立数据接口的情况下实现命令输入，因此仍被广泛采用。

局限也很清楚。它适合承载小型命令集，而不是大量数据。它可能受到音频处理影响。它本身不具备安全性。传输模式不匹配时可能失败。它也不适合复杂的现代数据交换。

因此，最佳用途是集中式控制和输入，而不是通用数据通信。当需求是在语音流程中传递简单数字或命令信令时，DTMF 仍然非常实用。

行业相关性

即使 Web 应用、移动应用、AI 语音助手和丰富 API 越来越普遍，DTMF 仍然重要，因为许多系统依然依赖键盘输入。语音菜单、联络中心、SIP 中继、电话网关、会议系统、无线电互联和远程控制接口，都继续需要可靠的音调处理。

行业趋势并不是 DTMF 消失，而是它的角色变得更加专门化。它常被用作新旧系统之间的兼容层，或者作为更大通信流程中的简单控制方式。

因此，工程师既应理解它的音频特性，也应理解它的传输行为。一个系统在应用层看起来很现代，但底层仍可能依赖准确的 DTMF 处理。

DTMF 之所以仍然有用，是因为它把键盘输入转换成结构化音频信号；只要传输链路配置正确，这些信号就能通过语音通信路径并触发可靠的命令识别。

常见问题

人能听到 DTMF 音调吗？

可以。当它以带内音频发送时，就是可听见的音调。有些系统会根据传输方式和应用行为对其静音或转换。

为什么音调在一条呼叫路径上可用，在另一条路径上不可用？

不同呼叫路径可能使用不同的编解码器、网关、SIP 设置、RTP 事件处理、媒体中继或 IVR 检测规则。任何不匹配都可能影响识别。

DTMF 适合发送密码吗？

在某些系统中，它可以用于 PIN 输入，但敏感数字应受到保护。录音、日志、呼叫路径和应用安全都需要考虑。

输入时出现双数字是什么原因？

音调持续时间过长、事件重复上报、网关转换错误或应用防抖设置，都可能导致一次按键被解释为多次。

噪声消除能提升音调识别吗？

不一定。噪声消除主要为语音设计。在某些情况下，它可能使音调失真、被抑制，或干扰音调信号。
