在危险的工业环境中，仅靠一通电话并不总能提供足够的预警。泵站、压缩机区、罐区、处理单元、矿山及其他生产区域可能存在高背景噪声、大操作区域以及人员远离固定通信点的情况。
因此，防爆电话通常与 PA 扬声器及声光报警设备一同部署。电话提供与中控室的双向通信，报警在现场位置引起注意，而 PA 系统则将指令分发给一个或多个区域内的人员。
主要的工程任务在于确定这些设备应如何响应同一事件。根据现场情况，联动可通过继电器触点、SIP 信令、I/O 网关、寻呼网关或集中调度平台来实现。
1. 为什么需要联动系统？
防爆电话、PA 系统和报警设备服务于不同的通信目的。
-
防爆电话：提供现场人员与中控室之间的直接双向通信。
-
PA 系统：将实时或预录的语音信息分发至选定区域。
-
声光报警：在嘈杂或视觉复杂的环境中发出即时的声光警告。
-
调度系统：协调呼叫、寻呼、报警、录音及操作员动作。

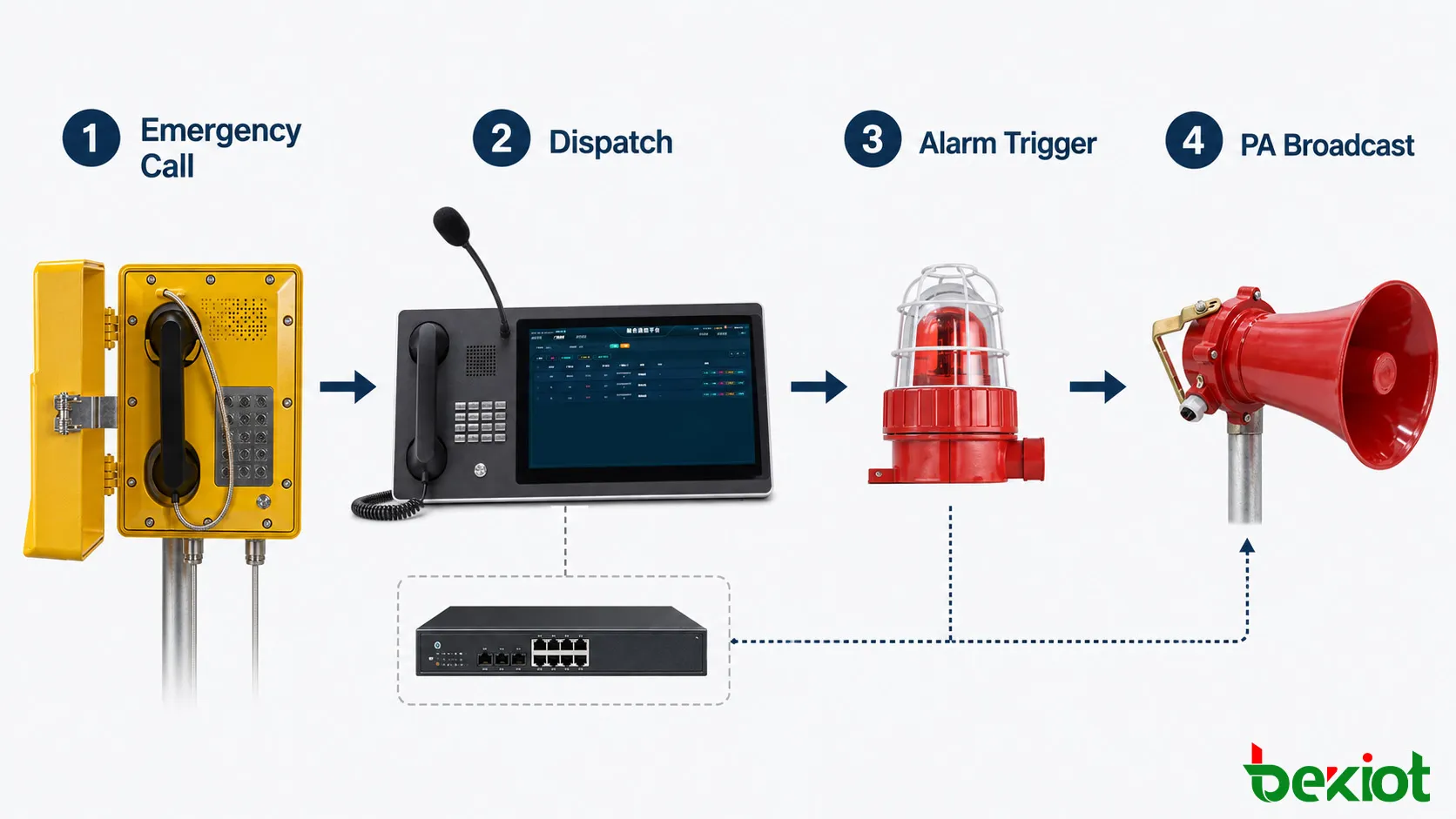

例如，发现异常情况的现场操作员可使用防爆电话呼叫中控室。同一事件可能激活附近的发声器和信标。一旦情况得到确认，调度员可通过 PA 系统向受影响区域发出指令。
这样就形成了三个通信层次：与事件报告人的直接对话、即时的本地警告，以及对附近人员的更广泛通知。
相关产品：EX-BH621 防爆 SIP 电话

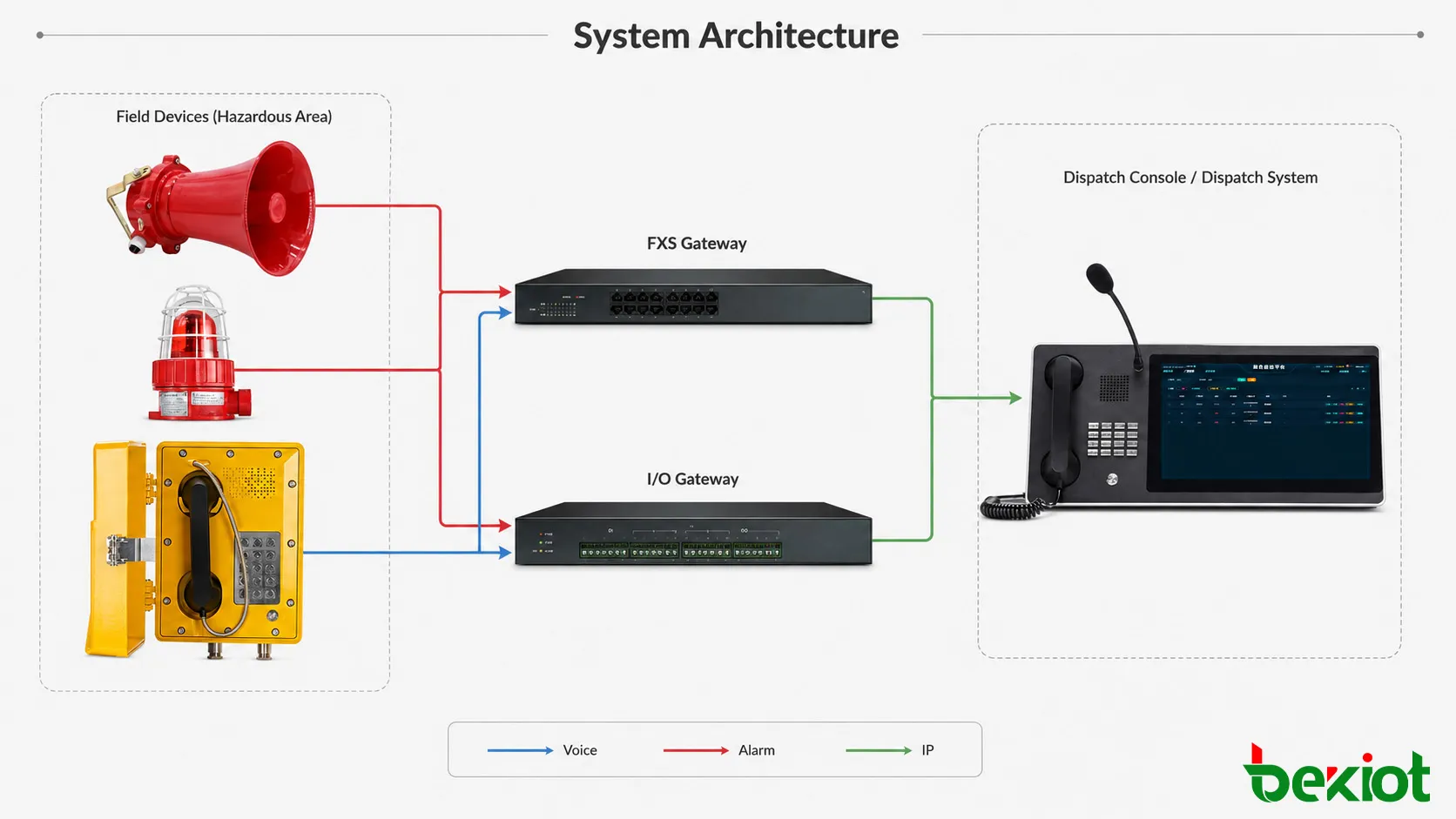

2. 系统架构
集成通信系统通常由现场终端、通信接入设备、控制平台以及报警或寻呼设备组成。

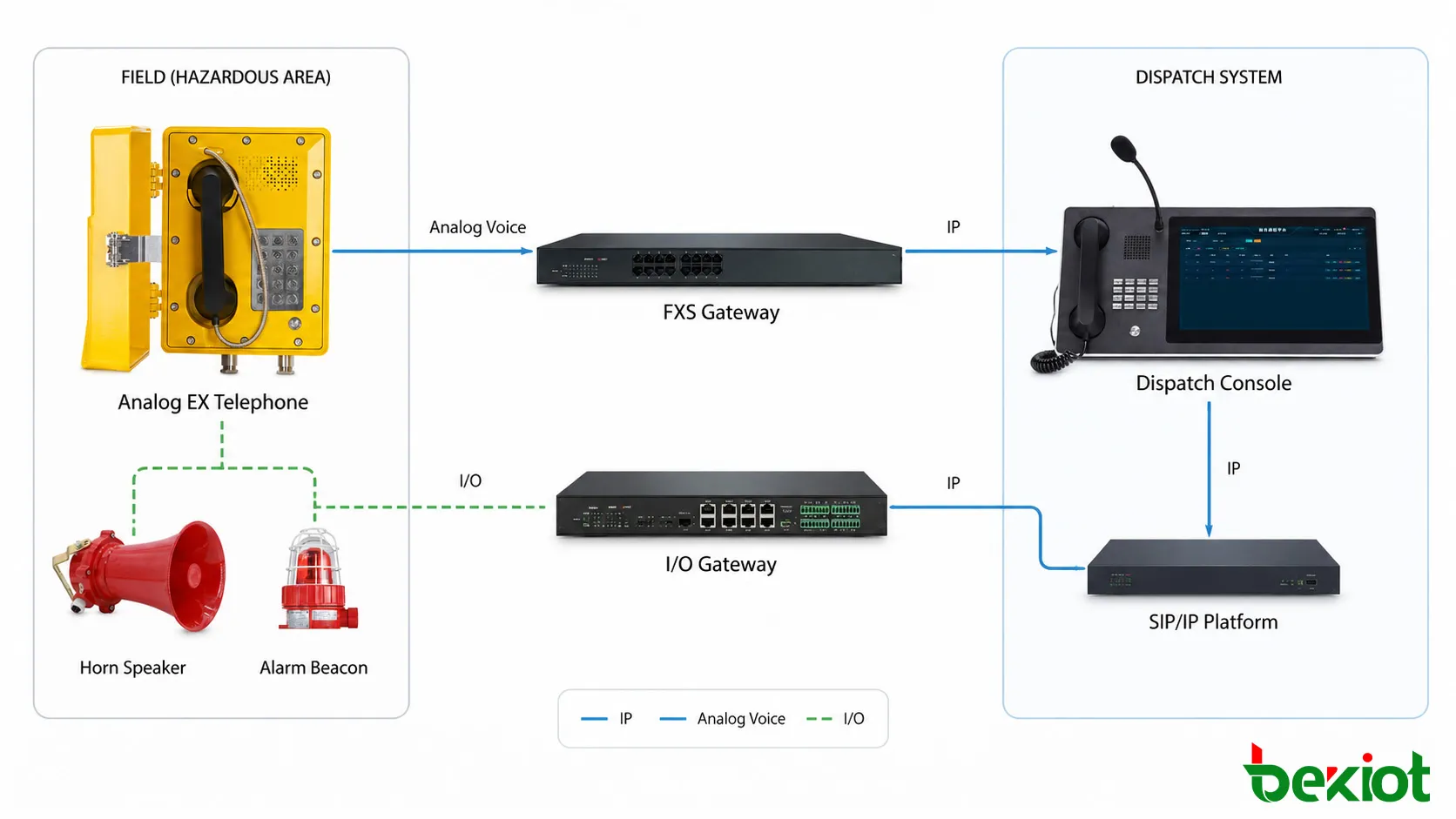

基于 SIP 的安装可将防爆电话和网络寻呼设备直接连接到 IP PBX、SIP 服务器或调度平台。传统报警设备通常通过继电器输出或 I/O 网关进行控制。
系统可能包括：
-
防爆 SIP 或模拟电话；
-
工业以太网或模拟电话线路；
-
IP PBX 或 SIP 服务器；
-
调度控制台；
-
SIP 寻呼网关或 PA 控制器；
-
防爆号角扬声器；
-
声光报警设备；
-
继电器或 I/O 网关；
-
呼叫与事件记录。
现有的工业现场在 IP 升级时并不总是需要更换所有现场设备。模拟电话、放大器及其他可用设备可在适当情况下继续使用，而网关则提供与更新通信平台所需的接口。
3. 报警触发
声光报警可从现场电话本地触发，也可通过通信平台集中触发。正确的方法取决于可用接口和所需的报警逻辑。
继电器或干接点
继电器输出是创建本地联动的最简单方式之一。按下紧急按钮或生成预定义的电话事件会改变继电器状态，进而向报警控制器提供控制信号。
信号路径可能是：
紧急按钮 → 继电器输出 → 报警控制器 → 发声器/信标
除非继电器的电气额定值明确适用于所接负载，否则应将其视为控制接口。高功率发声器、信标或其他现场设备可能需要中间控制器或继电器模块。
SIP 与 I/O 控制
在集中式 SIP 系统中，现场电话可先发起呼叫或生成受支持的事件。调度平台识别发起终端并应用配置的报警规则。
例如：
SIP 电话 → 调度平台 → I/O 网关 → 报警设备
这样可以为不同区域分配不同的规则。来自某个泵站的呼叫可能仅激活其本地信标，而全厂紧急情况则可触发多个区域的报警。
当控制平台使用 IP 通信，但现场报警设备接受传统继电器或触点输入时，I/O 网关尤其有用。
4. PA 集成
PA 系统处理一对多的通信。在接收现场呼叫后，中控室可使用寻呼向生产单元、建筑物、隧道段或整个设施发送指令。
SIP 寻呼
SIP 扬声器、寻呼终端和 SIP PA 网关可注册到与电话终端相同的 SIP 通信环境中。
操作员从调度控制台选择寻呼终端或预定义组，并开始广播：
调度控制台 → SIP 服务器 → SIP 寻呼终端 → 扬声器
根据平台的不同，寻呼可按单个设备、组、区域或全呼进行组织。紧急寻呼也可被赋予高于常规广播的优先级。
现有 PA 系统
拥有现有放大器和号角扬声器的工业工厂可通过 SIP 寻呼或音频网关将其连接到 IP 通信系统。
连接方式可以是：
调度平台 → SIP PA 网关 → PA 放大器 → 现场扬声器
这对于分阶段现代化非常有用，因为现有扬声器和放大器可以继续运行，同时调度和寻呼控制迁移到 IP 网络。
5. 本地控制还是集中控制？
本地联动通常使用电话与附近报警设备之间的直接电气连接。它简单、快速，适用于孤立的泵站、设备间、偏远站点或其他需要本地警告独立于复杂平台逻辑运行的位置。
集中联动则将更多控制功能移至调度或报警平台。系统可识别呼叫来源，选择相应的报警区域，控制寻呼并记录事件。
大型工业现场通常结合两种方式。电话继电器可立即激活本地信标，同时中央平台处理更广泛的响应，包括 PA 广播、附加报警、呼叫记录和操作员调度。
在项目需要更广泛事件联动时，中央平台还可与 CCTV、气体检测、火灾报警接口或其他操作系统的信息进行交换。
6. 工业应用
油气行业
罐区、压缩机站、装卸区和加工设施通常需要固定通信点，并配合本地报警和区域范围的通知。防爆电话使人员能够直接报告事件，而 PA 和报警设备则将警告扩展到周围工作区域。
化工厂
化工处理区通常结合了危险区域、高环境噪声和多个生产单元。固定电话提供与中控室的直接通信，而发声器、信标和 PA 扬声器则改善全厂的紧急通知。
矿业
矿山项目可在关键操作位置使用固定电话、调度通信、报警和寻呼。设备选型需考虑特定危险区域要求、粉尘、背景噪声、机械条件及可用通信网络。
隧道与地下设施
隧道和地下工业空间通常通信距离长且紧急点分布广泛。固定电话为紧急呼叫提供已知位置，而基于区域的 PA 和报警设备则可向更大范围内的人员发出通知。
若特定区域被划分为危险区域，则应按照相应项目要求选择电话及相关电气设备。
7. 部署检查清单
在现场安装之前，通信和报警接口应在系统设计阶段予以确认，而非在设备到达现场之后。
| 项目 | 需确认内容 |
|---|---|
| 危险区域 | 区域分类及气体或粉尘条件 |
| 通信接口 | SIP、模拟、以太网、继电器或 GPIO |
| 报警触发方式 | 干接点、继电器、I/O 网关或平台控制 |
| PA 接口 | SIP 寻呼、模拟音频或 PA 网关 |
| 报警设备 | 输入类型、电压、电流及控制方式 |
| 网络 | 工业以太网、光纤、局域网或现有电话线路 |
| 控制平台 | IP PBX、SIP 服务器、调度系统及寻呼区域 |
| 电源 | PoE、直流、本地供电及备用要求 |
| 记录 | 通话记录、报警事件及操作员日志 |
对于现有设施，第一步还应包括记录已安装的电话线路、PA 放大器、现场扬声器、报警电路、网络资源及可用接口。这样更容易确定哪些现有设备可以保留，哪些地方需要网关或控制器。
可靠的联动设计取决于在实际事件中呼叫、报警和 PA 区域预期如何响应。因此，应在调试前确认危险区域要求、电气接口、网络可用性、报警优先级及故障行为。
