如何为危险工业区域设计防爆公共广播系统

危险区域公共广播设计应依据区域分类、准确设备认证、兼容扬声器回路、语音清晰度、现场呼叫及报警优先级,并明确安装与验收责任。

贝克电信

如何为危险工业区域设计防爆公共广播系统

石化厂、油气设施、能源场站和危险物料储存区,可能同时存在爆炸性环境以及高噪声、潮湿、腐蚀和室外暴露。在气体泄漏、火灾报警、设备故障或人员紧急情况中,操作员需要知道哪些区域需要消息、人们能否理解,以及现场人员如何回报。

因此,防爆公共广播应被视为经过工程设计的通信系统,而不是一组危险区域扬声器。防爆保护处理与设备及其安装相关的点燃风险;广播、对讲和紧急通知还需要额外的系统设计。“防爆公共广播”这一术语本身并不说明某项证书、保护型式或获批紧急功能。

防爆公共广播与普通公共广播

常规公共广播设计处理音频分发、广播分区及覆盖。在已划分的危险区域安装,还要求设备和电气安装符合特定环境及保护要求。耐候外壳、宣传册中的Ex标志或其他型号的认证,都不能证明适用性。

应从现场获批的危险区域分类及适用司法管辖要求入手。记录每个位置的Zone或Class/Division标识、气体或粉尘组别、所需设备保护级别或类别、温度限制及环境条件。气体与可燃粉尘适用性必须分别检查;不能假定针对一种环境的批准涵盖另一种。系统设计人员应使用具备资质的危险区域团队提供的分类,而不是根据设施的行业名称推断。

IEC 60079-14:2024涉及电气安装设计、设备选型、安装及初始检查,包括文件和人员能力。其公布范围并非通用批准规则;当地采纳情况及项目要求仍须确认。它排除了可能存在瓦斯的矿井电气安装等应用,这些应适用相关矿业规定。

危险区域与安全区域

并非每台服务器、功放、调度控制台或网络交换机都必须安装在危险区域。在获批布局允许时,呼叫控制、录音、操作岗位和中央功放可以设在非危险设备间。现场扬声器、电话、对讲机、警示装置及相关连接,则按实际运行位置选型。

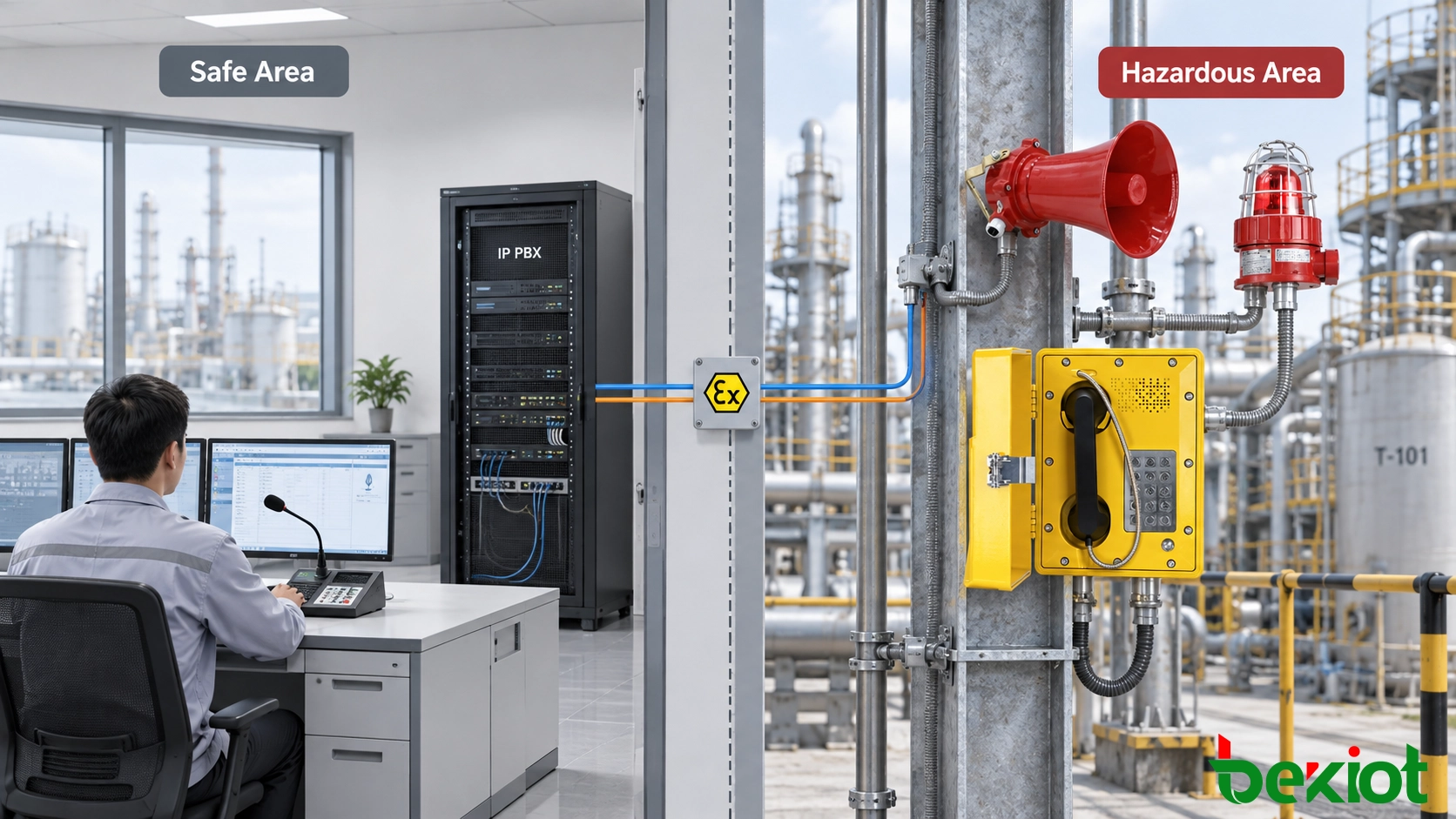

控制室和IP PBX旁设危险区域电话、号角扬声器和警示灯的示意图
控制设备与现场设备分隔的概念图。图示边界箱、线缆路线及Ex标志,并非获批接线方案或认证证据。

房间不会仅因设有控制台就成为非危险区域。其状态及引出路线应纳入现场分类和安装设计。区域外设备仍可能影响进入区域的回路,因此审查必须沿电气连接跨越该边界进行。

核实准确设备及证书范围

为每项拟用设备取得准确型号及变型、证书编号和版本、认证附表或附件、安装说明及相关图纸。将其与供货铭牌、防爆标识、环境范围和电气额定值核对。确认证书状态,以及影响安装或使用的任何条件。若声称具有IECEx认证,IECEx设备认证方案将其在线证书系统列为已颁发证书的来源。当地接受情况仍是独立的项目核查事项。

IECEx OD 011-2,第5.9版,第1.2.1–1.2.2及1.2.20节区分了表示特定使用条件的X后缀与表示Ex元件的U后缀。元件证书并非成品电话、扬声器或组装系统的认证。采购与安装前,应阅读使用条件或限制条件附表并解决相关事项。

环境防护也需单独验证。防护等级、耐腐蚀性、机械暴露和工作温度范围必须适合安装位置。产品照片不能证明这些属性,单台设备证书也不批准整套公共广播安装。

扬声器选型、回路与布置

扬声器选型不应只从功率开始。实际目标是在工厂运行时,让人员工作或移动的位置获得清晰语音。号角扬声器可在室外或嘈杂区域提供定向覆盖;其他形式可能更适合走廊、平台或需要均匀分布的空间。所选形式仍须具有适用于预定位置的危险区域批准。

与负责电气设计人员一起审查完整音频回路。无源扬声器需要兼容的功放输出及回路布置;有源网络扬声器有自身的供电和网络接口要求。按所选设备和项目要求检查扬声器负载、允许的功放驱动、任何变压器设置、线缆损耗、保护安排及故障监测方法。安装经过认证的扬声器,并不意味着任意功放、线缆或输出配置都可接受。

电缆密封接头、引入口、封堵件、接线盒、接地或等电位连接安排及布线方法,均属于安装审查内容。必须结合设备保护型式、说明书及适用安装规则确定其适用性。如果设计的任何部分采用本质安全,连接回路就需要适当的系统评估;低电压或单个元件证书均不足够。这些决定需要合格设计和检查,而不能照搬宣传图。

声学规划应调查:

  • 正常运行及具有代表性的高噪声运行期间的背景噪声。

  • 人员位置、通行路线及听力防护的影响。

  • 安装高度、扬声器朝向、收听距离,以及容器或管道的遮挡。

  • 反射、混响,以及相邻扬声器或分区的声音重叠。

  • 室外暴露及与安装相关的环境条件。

提高功放或扬声器功率,不会自动改善清晰度。朝向不当、重叠过多或强混响,可能使高声级下的语音仍不清楚。采购设备前应商定声学验收方法和标准,再测试有代表性的收听位置及运行条件。额定功率、编解码器带宽或成功的广播连接,不能替代这些结果。

对讲与广播

公共广播主要是一对多通信。电话和对讲站增加回传路径,供人员报告状况、请求援助或确认指令。应将这些站点设在现场工作条件下可接近且可操作的位置,并考虑手套、噪声、标识及访问限制。

典型通信顺序是现场呼叫、控制室接听、确认位置和状况、联系响应团队、区域广播,以及持续现场反馈。这只是操作示例,不能取代现场应急程序,也不要求人员为打电话而靠近危险位置。

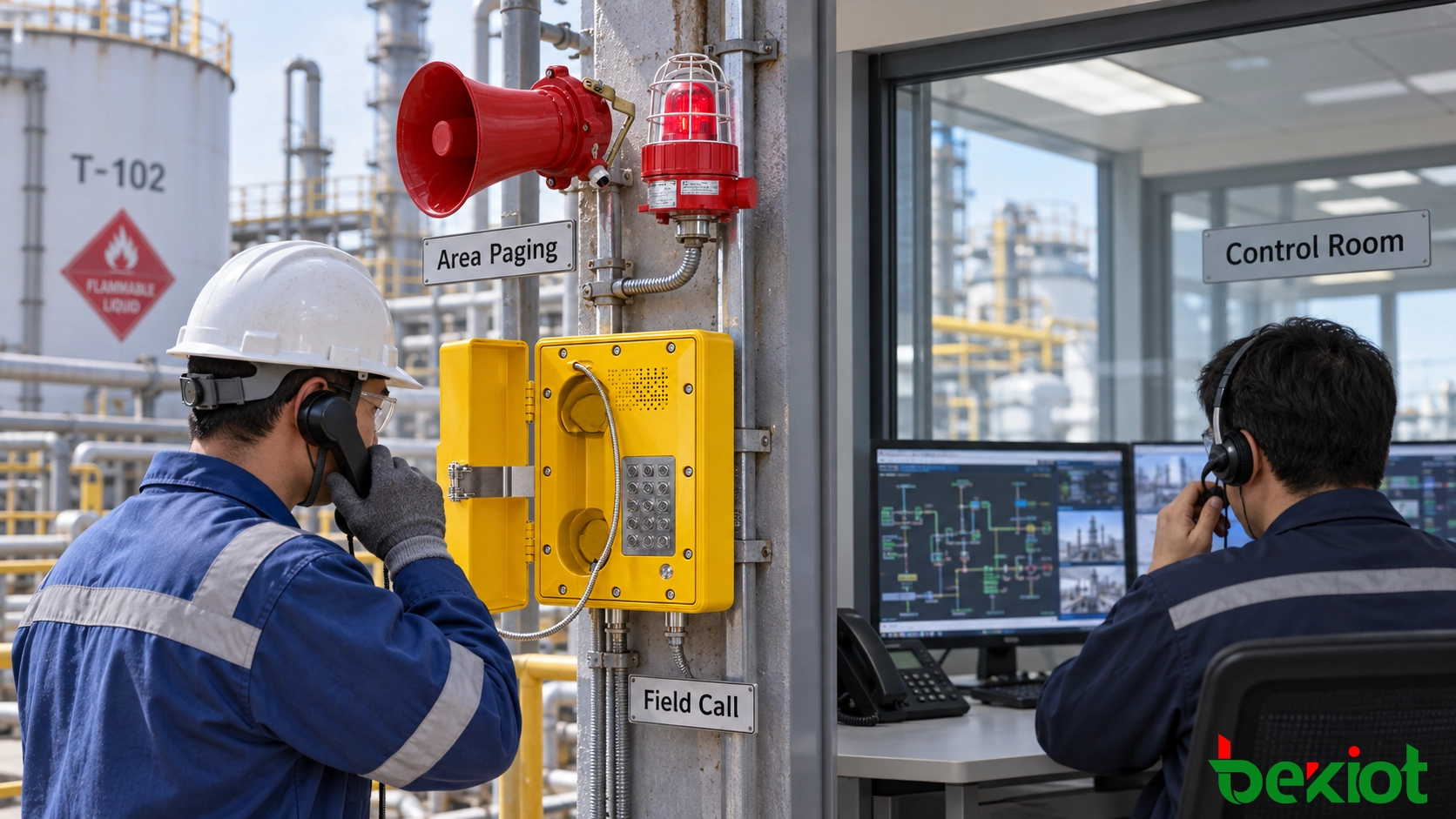

现场人员在号角扬声器和警灯下使用电话,控制室操作员接听的示意图
双向现场通信与单向广播并行的示意图。图示设备和安装不能证明特定型号的批准或实测声学性能。

在SIP/IP设计中,兼容现场终端可使用IP PBX或通信平台。组呼、会议、录音、转接、备用目的地及监督控制,取决于所选平台、终端和配置。仅支持SIP并不赋予紧急优先覆盖或经过认证的报警功能。广播与对讲广播解决方案提供了这些通信职能的站内参考;项目能力仍需确认。

报警触发广播

在提供兼容且有文件记录的接口时,火气系统、火灾探测、过程监测和通信系统可以交换事件。继电器触点、数字输入或API只是接口机制,本身不能确立获批的应急响应。负责安全与控制的团队应制定因果表,明确哪个事件激活哪个分区、消息或警示装置。

该表应区分自动动作和操作员选择的广播,明确消息优先级,以及确认、取消和复位权限。当获批报警设计要求立即自动动作时,不要插入操作员或摄像头核验步骤。反过来,信息性事件也不应仅因共用某个输入接口就触发疏散消息。

规定连接丢失、功放故障、扬声器回路故障或控制器不可用时的响应,包括如何报告故障、哪些通信仍可用。若要求声光警示,两者都应按已分类位置及通知职责选型。CCTV提供视觉背景,不能证明没有气体,也不能代替报警系统的探测功能。

采用获授权的调试程序,按照获批因果表测试报警联动。确认实际输出分区、消息、优先级和复位行为,包括冲突请求及相关故障。仅软件事件日志不能证明预期现场广播确实发生。

SIP公共广播与PAGA

SIP描述通信协议;PAGA指公共广播与通用报警,描述的是系统职责。这是设计的不同维度。是否需要通用报警、紧急语音功能、故障监测、供电持续能力或冗余路径,应依据现场风险评估及约束要求,而不只是设施大小。

PAGA系统规范可以包括常规广播与报警间的优先级、预定义音调或消息、受监测音频回路、备用电源、冗余资源及专用安全系统接口。每项要求都需要明确负责人、受支持的实现方式和验收证据。基于SIP的架构可以成为解决方案的一部分,但SIP支持或Ex认证终端不能证明系统合规。

部署检查清单

以下是供项目团队使用的规划检查清单。适用法律、认证和已采纳标准的要求优先;该清单不是符合性声明。

设计项目应保留的证据或决定
危险区域依据获批分类图、区域范围、物质、气体或粉尘组别、温度及环境条件。
设备适用性准确型号和变型、铭牌、适用证书及版本、条件、说明和当地接受情况。
音频与电气回路兼容的扬声器和功放、负载、电源、线缆及引入安排、保护和任何必要系统评估。
声学覆盖噪声调查、收听位置、扬声器布局,以及在已记录条件下按约定取得的清晰度验收结果。
现场通信站点位置、响应目的地、可用控制件、呼叫位置标签和备用响应安排。
报警与广播控制因果表、分区、消息优先级、授权、冲突处理及复位行为。
供电与韧性所需运行时长、支持负载、故障依赖关系,以及失去电源、控制器或网络时经过验证的行为。
安装与交付由合格人员执行的初始检查、竣工记录、功能测试、配置备份及检查维护责任。

改造还需要盘点现有电话、广播和报警回路。只有确认适用性及接口兼容性后,才能保留仍可用的设备;增加网关不会自动保留批准状态。应记录施工期间哪些现有功能仍可用,以及变更如何影响应急安排。

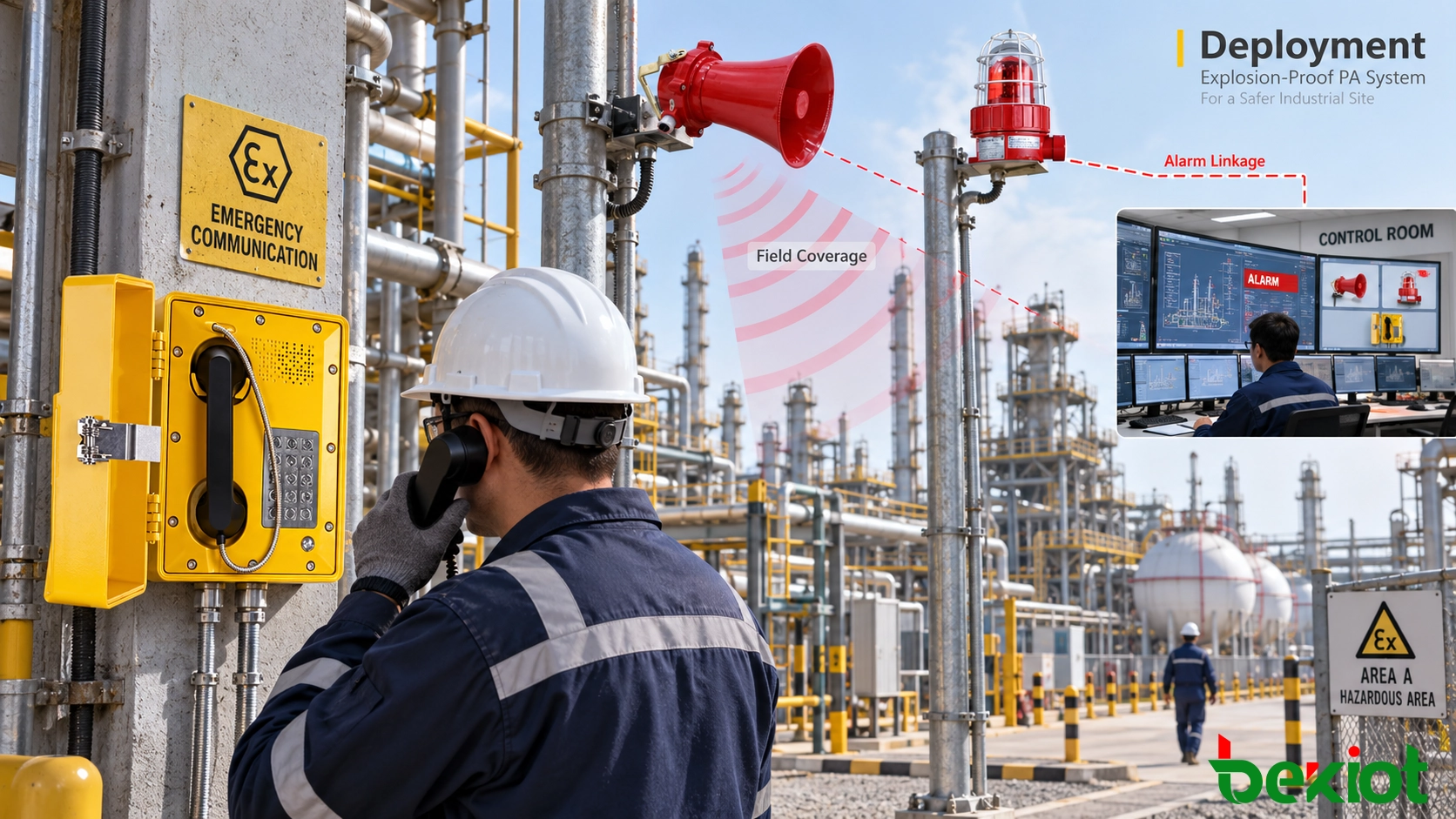

工业电话、号角扬声器和警灯示意图,含控制室插图及报警联动箭头
现场覆盖与报警联动概念图。该合成图不是工程工作流程图、声学预测或已调试安装的记录。

在最终确定设备数量前,完成危险区域及电气审查、声学设计、接口定义和验收计划。交付应同时证明安装适用性及所需通信行为。将检查维护安排与图纸一并保存,使日后设备或配置变更能依据同一设计基础审查。

常见问题

经过认证的外壳能使普通公共广播功放适用于危险区域吗?

不能自动做到。外壳证书可能仅涵盖一个元件,而装入的功放会改变发热、连接和其他条件。拟议组件及安装须经过相关评估后才能被接受。

爆炸性气体批准也涵盖可燃粉尘吗?

不要这样假定。应根据现场分类和温度要求,核查准确的气体与粉尘保护标识和证书范围。粉尘积聚及环境条件也应纳入安装和维护审查。

功率相同就可以换用新扬声器吗?

相同功率不足够。应重新检查替代设备的批准、电气兼容性、声学特性、固定方式和安装条件。更新记录,并重新执行受变更影响的验收检查。

现场呼叫成功能确认紧急广播可用吗?

不能。呼叫可能使用不同的媒体、功放、电源和控制路径。广播需要独立的分区、优先级、声学及故障检查,包括与任何报警系统之间的获批接口。
