高压负荷开关是一种用于中高压配电系统的开关设备，可在规定使用条件下关合、承载和分断负荷电流。它广泛应用于环网柜、配电变电站、架空线路、工业电力系统、变压器馈线、电缆网络、新能源变电站以及公用事业配电自动化项目中。

负荷开关不同于断路器。其主要职责是负荷投切和隔离，而断路器设计用于分断故障电流。在许多配电系统中，负荷开关与熔断器、保护继电器、隔离开关、接地开关、联锁装置及控制设备配合使用，以实现安全运行和可靠的电力分配。

高压负荷开关可实现对正常负荷电流的受控投切，但必须根据其额定容量和电力系统的安全规则进行选型、操作和维护。

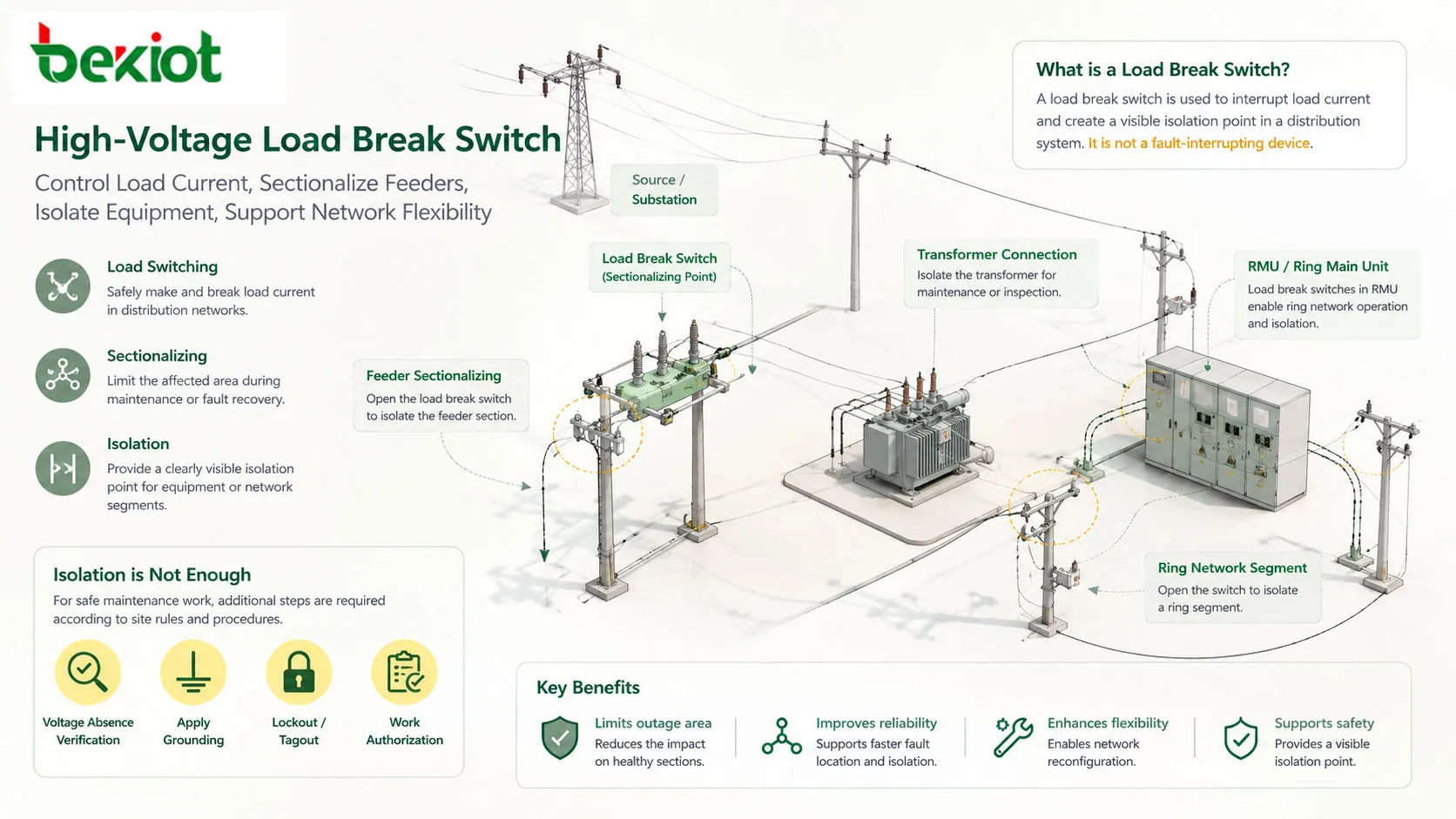

高压负荷开关的基本含义

高压负荷开关是一种机械开关设备，设计用于在电路带负荷电流的情况下接通或断开电路。它允许操作人员或控制系统在正常运行条件下对配电网的某一部分进行送电、断电、分段或切换。

在实际电力系统中，“高压”一词在不同地区和行业可能用法不同。配电应用中的许多负荷开关属于1kV以上的电压等级，尤其是在6kV、10kV、11kV、12kV、24kV、33kV及35kV等中压网络中。确切的电压等级、绝缘水平、额定电流和开关操作任务必须与项目设计和适用标准相匹配。

负荷投切功能

设备的主要功能是投切负荷电流。这意味着它可以在其额定能力范围内分断正常运行时流过的电流，例如变压器负荷电流、馈线负荷电流、电缆充电电流或配电线路负荷电流。

这一功能非常重要，因为在带负荷的情况下断开高压电路会产生电弧。负荷开关包含电弧控制结构，从而能够在额定开关条件下安全地控制和熄灭电弧。

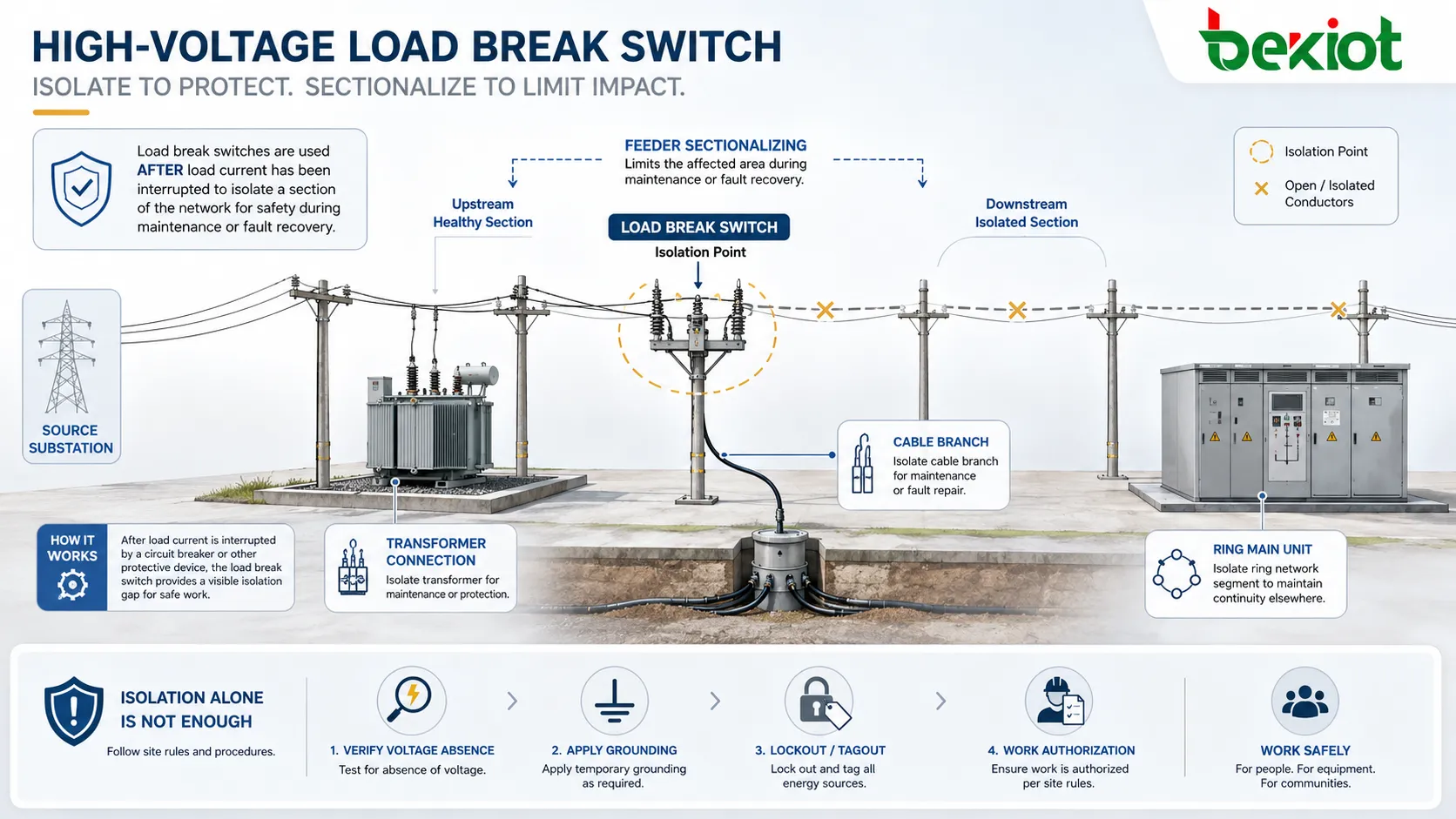

隔离与分段

许多负荷开关用于在负荷电流被分断后隔离馈线段、变压器、电缆分支或环网段。在配电网中，分段有助于在检修或故障恢复期间限制受影响区域。

根据开关柜的设计，隔离必须清晰可见或有可靠指示。对于检修工作，仅靠隔离是不够的；还需要根据现场规则进行无电压验证、接地、锁定程序和工作许可。

工作原理

负荷开关的工作原理基于触头的快速运动以及电弧的熄灭。当开关在负荷下打开时，动触头和静触头分离。由于电流在短时间内会继续流经电离气体或电弧介质，触头之间会形成电弧。

然后，开关必须拉长、冷却、分割、吹扫或熄灭电弧，以便电流安全停止。电弧熄灭的方法取决于开关的设计。常见的设计可能使用空气、气体、真空、老式设备中的油，或其他电弧控制结构。

触头打开与电弧形成

当开关闭合时，电流流经主导电通路。在断开过程中，触头快速分离。由于电路具有电感和电能，电流不会立即停止，这便产生了电弧。

如果电弧不受控制，可能会损坏触头、绝缘及附近设备，并造成严重的安全风险。因此，负荷开关必须具有适合预期负荷电流和操作任务的额定分断能力。

电弧熄灭

电弧熄灭是停止电弧并恢复断开触头之间绝缘的过程。不同开关设计采用不同方法：空气负荷开关可使用灭弧栅、灭弧角或灭弧室；气体绝缘设计可利用气体流动和绝缘特性；真空灭弧室则在密封的真空容器内熄灭电弧。

目标相同：分断负荷电流，同时不允许电弧持续或超出安全限值重燃。开关必须针对预期的电压、电流、频率和开关操作任务进行测试和额定。

储能机构

许多负荷开关采用弹簧或储能机构。操作人员通过手动或电动方式给机构储能，然后机构释放能量以快速移动触头。

快速且一致的触头运动非常重要，因为缓慢的手动操作会增加燃弧时间并降低开关可靠性。储能机构有助于使开关速度较少依赖于操作人员的手部动作。

闭合、断开和接地位置

某些开关柜设计提供多种位置，例如闭合、断开和接地。闭合位置连接电路；断开位置分离电路；接地位置通过接地开关将隔离的电路侧连接到地。

位置指示必须清晰可靠。通常使用联锁装置来防止不安全操作，例如将接地开关合闸到带电电路上，或者在接地开关已合闸的情况下闭合负荷开关。

主要结构部件

高压负荷开关由电气、机械、绝缘和控制部件构成。具体结构取决于开关是户内型、户外型、空气绝缘、气体绝缘、柱上安装、金属封闭式还是集成在环网柜中。

主触头

主触头在开关闭合时承载正常运行电流。它们必须具有低电阻、足够的热容量和足够的机械强度。

触头磨损、氧化、对位不良或过热会降低可靠性。定期检查和维护应遵循制造商的说明以及现场维护政策。

电弧熄灭系统

电弧熄灭系统在开关断开时控制电弧。它可能包括引弧角、灭弧栅、灭弧室、气体流道、真空泡或抗电弧结构。

该部分对于安全的负荷开关至关重要。如果电弧熄灭系统损坏或受到污染，开关可能无法安全分断负荷电流。

绝缘系统

绝缘系统将带电部分与接地金属部件、相间导体以及可触及的表面隔离开。绝缘可包括空气间隙、固体绝缘、气体绝缘、瓷件、环氧树脂或复合材料。

绝缘性能会受到潮湿、灰尘、污秽、老化、机械损伤、局部放电和错误安装的影响。在选型和维护过程中应考虑环境条件。

操作机构

操作机构将手动或电动动作转换为触头运动。它可能包括手柄、轴、弹簧、锁扣、连杆、电机、辅助开关和机械位置指示器。

机构应平稳、一致地操作。任何卡涩、异常声音、行程不完全或位置不符，都应在继续操作前由合格人员进行检查。

联锁与指示

联锁有助于防止不安全的开关顺序。位置指示器显示开关是断开、闭合还是接地。辅助触点可将状态信号发送至监控系统、SCADA平台或远程控制单元。

可靠的指示至关重要，因为操作人员在进行开关、测试、接地或维护活动之前必须知道开关的实际状态。

负荷开关的类型

负荷开关可按绝缘介质、安装环境、操作方法和应用场合进行分类。每种类型具有不同的优点和局限性。

空气绝缘负荷开关

空气绝缘负荷开关以空气为主要绝缘介质。它们通常结构简单、可视性好、易于检查。根据设计，可用于户内开关柜、户外柱上系统或配电设备。

空气绝缘设计需要足够的空气间隙，并且可能更容易受到污秽、潮湿、盐雾、灰尘和环境暴露的影响。维护和安装条件对于长期可靠性至关重要。

气体绝缘负荷开关

气体绝缘负荷开关常见于紧凑型环网柜和封闭式开关设备中。开关部件根据产品设计放置在用绝缘气体或替代绝缘介质填充的密封罐内。

这种设计可以减少空间要求，并提高对外部环境条件的防护能力。但是，它需要仔细监测外壳完整性、适用情况下的气体状态以及制造商特定的维护规则。

真空负荷开关

真空负荷开关使用真空灭弧室来熄灭电弧。真空开关技术因其强大的分断性能和封闭的电弧环境而被广泛使用。

真空灭弧室状况、机械行程、触头磨损指示以及绝缘配合必须按照制造商的维护程序进行检查。

熔断器组合式负荷开关

某些负荷开关组件与高压熔断器组合在一起。开关负责正常的负荷投切，而熔断器为诸如变压器等设备提供短路保护。

这种组合常见于配电变压器保护。正确的熔断器额定值、撞击器机构、分相操作逻辑以及与上游保护的配合对于安全应用至关重要。

负荷开关与断路器的比较

负荷开关和断路器都控制电路，但它们的职责不同。混淆两者会造成严重的设计和安全问题。

区别的重要性

负荷开关只能在其额定开关能力范围内使用。如果需要分断故障电流，系统必须依靠适当额定值的断路器、熔断器或保护装置。

错误的选型会使设备和人员面临严重的电弧、机械、热和电气危险。设备选择应始终由合格的电气工程师审查。

与保护装置的配合

在许多系统中，负荷开关是协调保护方案的一部分。上游断路器、限流熔断器、继电器、重合闸装置和保护定值可以协同工作，以清除故障并隔离受影响的部分。

保护配合应考虑短路水平、变压器励磁涌流、负荷电流、熔断器特性曲线、继电器定值、选择性以及系统接地方式。

在配电中的应用

高压负荷开关之所以广泛使用，是因为它们在配电网中提供了实用的开关和分段功能。在操作人员需要控制负荷潮流并安全隔离部分网络时，其价值尤为明显。

环网柜

环网柜通常使用负荷开关来控制环式配电网中的进出线馈线。这使电力公司和设施操作人员能够分段故障、转移供电路径并保持供电连续性。

在紧凑型环网柜设计中，负荷开关可与接地开关、熔断器、电缆室、电压指示器、联锁装置和远程监控设备集成在一起。

配电变压器馈线

负荷开关通常用于变压器馈线。它们允许在正常负载条件下将变压器与高压网络断开。当与熔断器配合时，它们还可以提供变压器故障保护。

开关和熔断器的选择必须匹配变压器的额定值、励磁涌流、预期故障水平以及保护配合要求。

架空配电线路

户外柱上负荷开关可用于架空馈线分段、分支线控制和检修隔离。它们帮助电力公司隔离较小的网络段，而不是断开较大的区域。

户外设备的选择必须考虑天气、污秽、雷击暴露、机械强度、操作高度以及当地电力公司的惯例。

工业电力系统

工业设施在变电站、生产馈线、电机控制中心、变压器室和配电柜中使用负荷开关。它们有助于管理设备隔离、馈线投切和检修计划。

工业环境可能有灰尘、振动、腐蚀性气体、高故障水平、频繁开关需求和严格的安全规程。设备选型应反映这些现场条件。

可再生能源与基础设施项目

光伏电站、风力发电设施、电池储能系统、铁路系统、机场、隧道、港口和数据中心可能会在中压集电和配电网中使用负荷开关。

这些项目通常需要紧凑型开关设备、远程操作、状态监测、高可靠性以及清晰的维护程序。

任何操作前的安全原则

高压开关操作具有危险性。操作原则和安全程序必须由合格的电气人员、经批准的操作说明、设备手册、现场风险评估和当地法规来定义。以下内容是安全管理概述，不能替代正式的授权或现场程序。

仅限合格人员

高压负荷开关只能由经过培训和授权的人员进行操作、检查、测试和维护。工作人员必须了解设备类型、系统图、额定电压、开关任务、联锁逻辑、故障条件以及应急响应规则。

不合格人员不得打开开关柜隔室、绕过联锁、操作暴露的高压设备或尝试故障排除。高压系统可能导致致命电击、电弧闪光伤害、烧伤、爆炸压力和设备爆炸。

遵循经批准的开关指令

开关操作应遵循经批准的开关指令或操作票。这些文件定义了预期操作、设备标识、顺序、授权、通信方法和确认步骤。

开关指令有助于防止误操作间隔、错误隔离馈线、计划外反送电和不安全的送电。在复杂系统中，口头假设绝不能替代经过核实的书面程序。

确认设备标识

在任何操作之前，必须确认设备名称、馈线编号、面板标签、开关位置、电路图和操作目标。许多事故的发生是由于操作了错误的设备。

清晰的标签、模拟图、SCADA指示、面板标记和现场图纸应保持一致。如果标识不清楚，应停止操作，直到授权人员解决问题。

使用适当的个人防护装备

个人防护装备应与电弧闪光和电击风险评估相匹配。根据现场和任务，这可以包括阻燃防护服、面部防护、绝缘手套、安全帽、安全鞋、听力保护装置和绝缘工具。

个人防护装备是最后一道防线，而非第一道。安全系统设计、断电、联锁、远程操作、屏障和正确的程序应尽可能减少暴露。

通用安全程序框架

负荷开关操作的安全程序应基于实际设备手册和现场电气安全计划制定。通用框架包括计划、授权、隔离、验证、接地、操作、监测和文档记录。

计划与风险评估

在开关操作前，团队应了解为何需要操作、哪些设备将受影响、负荷电流是否在开关额定值内、下游设备是否可能反送电以及存在哪些危险。

风险评估应考虑电弧闪光能量、电击边界、系统接地、储能、远程控制状况、户外操作的天气、进入限制以及对用户或生产的可能影响。

授权与沟通

高压开关操作应由负责人员授权。调度员、操作员、维护团队和受影响部门之间的沟通应清晰，并在需要时进行记录。

在多人操作中，应明确角色。根据现场实践，一人可发布开关指令，另一人操作，另一人核实状态。

隔离与锁定

当必须对设备进行作业时，隔离应消除所有可能的危险能源。应按照经批准的能源控制程序实施锁定和挂牌。

隔离必须考虑正常电源、备用电源、反送电源、发电机源、电容器组、变压器、辅助电路、控制电源以及储存的电能。

无电压测试

在接地或接触预期已断电的设备之前，合格人员应使用经批准的测试设备和程序确认无电压。

电压测试必须谨慎进行，因为不正确的测试会造成虚假的安全感。测试仪的状况、额定值、方法和接入点必须与设备和电压等级相匹配。

按要求实施接地

接地用于保护工作人员免受意外带电、感应电压、储存电荷或反送电的伤害。某些开关柜包含集成接地开关，而其他系统可能需要便携式接地设备。

接地程序必须遵循现场规则。接地点、顺序、设备额定值和验证方法应由合格的电气安全人员定义。

记录操作

开关操作应予以记录。记录可包括日期、时间、操作人员、设备标识、开关指令编号、初始位置、最终位置、异常发现、警报和确认结果。

良好的记录支持可追溯性、事故调查、维护计划和未来的开关操作审查。

常见危险及风险控制

高压负荷开关操作可能涉及多种危险。了解这些危险有助于团队设计更安全的程序并选择合适的设备。

电弧闪光与电弧爆炸

电弧闪光可释放强烈的热量、光线、声音和压力。电弧爆炸可产生机械力并抛射碎片。这些危险可能在设备故障、错误操作、绝缘击穿或故障切换期间发生。

风险控制可包括耐电弧开关设备、远程操作、适当维护、联锁、屏障、电弧闪光研究、个人防护装备和严格的开关程序。

电击

当人员接触带电部件或进入不安全的接近距离时，可能发生电击。如果空气间隙不足，高压也可能通过空气闪络。

防触电需要屏障、绝缘、限制进入、电压验证、适当的工具、安全接近边界、接地以及经过培训的人员。

反送电与储能

反送电可能来自发电机、变压器、电容器、并联馈线、可再生能源系统、UPS系统或连接的设备。主电路断开后，储存的能量可能仍然存在。

程序应在工作开始前识别所有可能的能源。假设一个断开的开关就能使设备安全可能是危险的。

机械故障

开关机构可能因磨损、腐蚀、缺乏润滑、未对正、弹簧断裂、连杆损坏或维护不良而发生故障。机械故障可能阻止完全打开、完全闭合或正确的位置指示。

异常操作力、动作不完全、异常噪音或指示不一致应视为警告信号。在进一步使用之前，应由合格人员检查设备。

检查与维护注意事项

维护可保持负荷开关的可靠性和安全性。维护计划应遵循制造商说明、现场条件、开关频率、环境暴露以及电力公司或设施的标准。

外观检查

外观检查可包括检查外壳状况、标签、腐蚀、污染、潮湿、损坏、松动部件、位置指示器、操作手柄、接地开关状态以及电缆室状况。

对于户外设备，检查还应考虑风雨密封、绝缘子、鸟类损害、植被、雷击损害和污秽沉积物。

机械操作检查

机械检查确认操作机构动作正确，且指示器与实际开关位置相符。机构不应卡涩、粘滞或需要异常力。

只有授权人员才能进行操作检查。某些测试可能根据设备类型需要断电或特殊程序。

触头和灭弧部件状况

触头磨损和灭弧部件状况会影响开关性能。根据设计，维护可包括检查接触电阻、磨损指示器、真空灭弧室状况或气体绝缘外壳状态。

这些检查应使用适当的测试仪器和制造商批准的方法进行。不正确的测试可能损坏设备或产生不安全状况。

绝缘测试

绝缘状况对于高压设备至关重要。根据维护计划，测试可包括绝缘电阻、工频耐压、局部放电评估或其他方法。

测试电压、连接方法、放电过程和安全边界必须由合格的电气测试人员控制。

工程项目选型因素

选择高压负荷开关需要工程评估。设备必须符合电气额定值、环境条件、操作任务、安装方式、保护配合以及安全要求。

电气额定值

开关必须按系统电压、负荷电流、频率、绝缘水平和开关任务进行额定。不应仅按标称电压选择。

工程师应审查实际应用，包括变压器充电、线路充电、电缆充电、环路切换以及预期使用条件。

环境适应性

室内和室外环境有不同的要求。户外设备可能需要耐候外壳、抗紫外线材料、防腐保护、耐污秽绝缘以及机械耐久性。

工业场所可能需要额外的防护，以防粉尘、化学品、振动、热、潮湿或在适用情况下的爆炸性环境。

自动化与监控

现代配电系统可能需要电动操作、远程状态指示、辅助触点、故障指示器、电压传感器、电流传感器以及SCADA集成。

远程操作可通过减少直接暴露来提高安全性，但控制逻辑、网络安全、联锁和通信可靠性必须经过恰当设计。

应避免的常见错误

一个常见错误是将负荷开关当作断路器使用。除非是适当额定值的开关-熔断器组合或保护组件的一部分，否则不应期望负荷开关分断高故障电流。

另一个错误是忽略联锁状态。联锁是安全功能，而非不便。绕过联锁会造成危险状况，例如合闸到接地或使带电电路接地。

第三个错误是在准备维护时仅依赖面板指示而不进行验证。位置指示很重要，但维护安全还需要适当的隔离、测试、接地和授权。

第四个错误是忽视环境维护。灰尘、潮湿、腐蚀和污秽会随着时间的推移降低绝缘性能和机械可靠性。

常见问题解答

负荷开关能否分断短路电流？

标准负荷开关一般用于额定负荷电流的投切，而非用于分断高短路故障电流。故障电流分断通常需要适当额定值的断路器、熔断器或为此任务设计的开关-熔断器组合。

为什么负荷开关柜中要使用接地开关？

接地开关为隔离的电路段提供受控的接地连接。当按照批准的安全程序使用时，它有助于保护工作人员免受感应电压、储存电荷或意外带电的危害。

如果开关位置指示器看起来不一致，应检查什么？

应停止操作并由合格人员调查状况。可能的原因包括连杆故障、行程不完全、辅助触点不匹配、机械磨损或指示器损坏。

高压负荷开关可以远程操作吗？

可以，许多现代装置支持电动和远程操作。远程控制应包括可靠的状态反馈、联锁、通信安全、本地紧急控制以及明确的操作授权。

环境如何影响负荷开关的使用寿命？

潮湿、灰尘、盐雾、工业污染、极端温度、振动和腐蚀会影响绝缘、触头、机构、密封件和外壳。维护周期应反映实际现场条件。

维护工作前应准备好哪些文件？

重要文件包括单线图、开关指令、锁定/挂牌程序、设备手册、测试记录、保护定值、适用的电弧闪光信息、接地程序以及维护历史记录。
