电磁感应背后的核心思想
感应电动势，或称感应 electromotive force，是当与导体或线圈相链的磁通发生变化时在其中产生的电压。这里的“force”并不是机械力。在电气工程和物理学中，EMF 指每单位电荷获得的能量，单位为伏特。
其基本原理很简单：当导体经历变化的磁场，或以切割磁力线的方式在磁场中运动时，就会产生电压。如果电路闭合，这个电压可以推动电流；如果电路开路，端子之间仍可能存在电压，但电流不能持续流动。
变化的磁通
磁通描述的是有多少磁场穿过给定面积。如果磁场强度变化、面积变化、角度变化，或导体相对于磁场发生运动，与电路相链的磁通就会改变。
这种变化的磁通就是感应电动势出现的直接原因。具有多匝绕组的线圈能够产生更大的感应电压，因为每一匝都与变化的磁通相链，其作用会叠加在一起。
一句话理解法拉第定律
法拉第定律指出，电路中的感应电动势与磁通链变化率成正比。磁通变化越快，感应电压越高；线圈匝数越多，感应电压也会增加。
这也是发电机使用旋转线圈或旋转磁场、变压器使用交变磁通、感应式传感器通过磁场变化检测运动或位置的原因。
感应电动势是如何产生的
产生感应电动势通常有两种常见方式。第一种是改变静止导体或线圈周围的磁场；第二种是让导体在磁场中运动，使其切割磁力线。
这两种方法都遵循同一个电磁感应原理。区别在于磁通变化的物理来源不同。在变压器中，磁场随交流电而变化；在发电机中，机械运动改变磁通链。

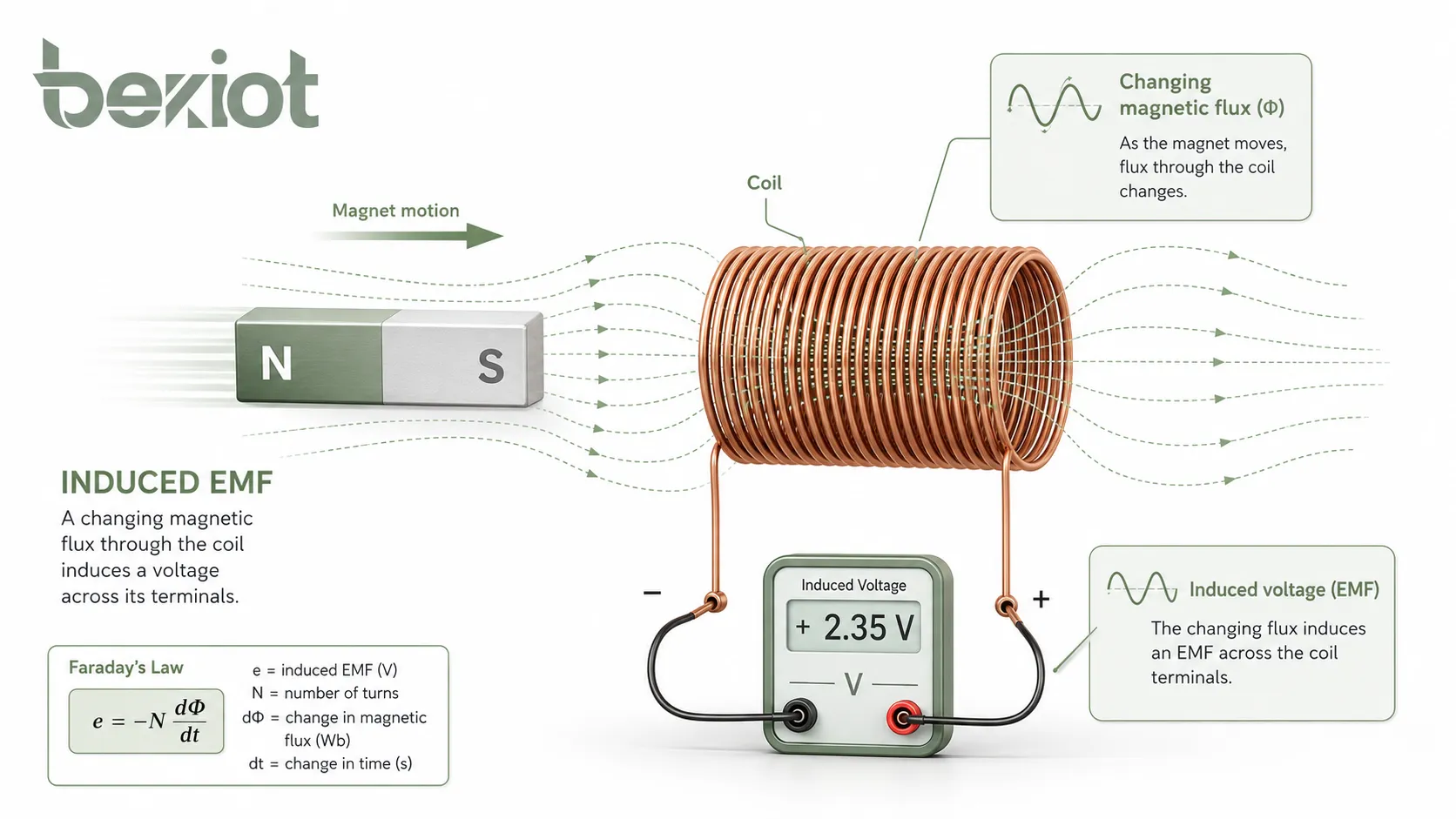

通过改变磁场产生
如果线圈放置在随时间增强或减弱的磁场附近，穿过线圈的磁通就会变化。这种变化的磁通会在线圈中感应出电压，而线圈本身并不一定需要移动。
这一原理用于变压器、电感器、无线充电线圈、电流互感器、电磁拾音器以及许多传感设备。在这些系统中，变化的磁场通常由交流电或随时间变化的磁源产生。
通过导体在磁场中运动产生
当导体在磁场中运动时，导体内部的自由电荷会受到磁力作用。这会使电荷沿导体分离，并产生电压差，这种现象称为运动电动势。
感应电压取决于磁场强度、导体长度、运动速度，以及导体运动方向与磁场之间的角度。当导体以直角切割磁力线时，会产生最大的电动势。
通过线圈在磁场中旋转产生
发电机通常利用旋转运动。当线圈在磁场中旋转时，线圈面积与磁场之间的角度不断变化，从而产生变化的磁通并输出交流电动势。
线圈旋转越快，磁通变化越快。根据发电机设计不同，这会提高产生的电压和频率。这也是许多交流发电机和 alternator 的基本工作基础。
楞次定律的作用
楞次定律解释了感应电动势和感应电流的方向。它指出，感应电流的方向总是反抗导致它产生的磁通变化，因此法拉第定律中会出现负号。
楞次定律所描述的反抗作用并不是偶然现象，而是能量守恒的体现。如果感应电流不是反抗原有变化而是帮助这种变化，系统就可能在没有输入的情况下产生能量，这将违反物理原理。
为什么方向很重要
方向在电机、发电机、继电器、变压器、感应制动和保护电路中都很重要。如果线圈产生的电动势方向与系统设计不一致，电路可能无法按预期工作。
在实际接线中，极性标记、绕组方向、端子标识和相位关系都很关键。工程师在连接线圈、变压器、发电机和传感器时，必须理解感应电动势的方向。
电机中的反电动势
当电机旋转时，其绕组在磁场中运动，并产生一个与供电电压相反的感应电压，这称为反电动势。它会在正常运行中限制电流，是电机行为的重要组成部分。
在启动时，电机转速较低，因此反电动势也较低，这可能允许较大的启动电流。随着电机加速，反电动势升高，并降低推动绕组电流的净电压。
用于计算的主要公式
感应电动势可以根据不同物理情况用不同方法计算。最通用的公式是法拉第定律。对于在磁场中运动的直导体，使用运动电动势公式通常更方便。
计算之前，应先判断问题涉及的是线圈中的变化磁通、磁场中运动的导体，还是旋转线圈。然后再选择与具体情况匹配的公式。

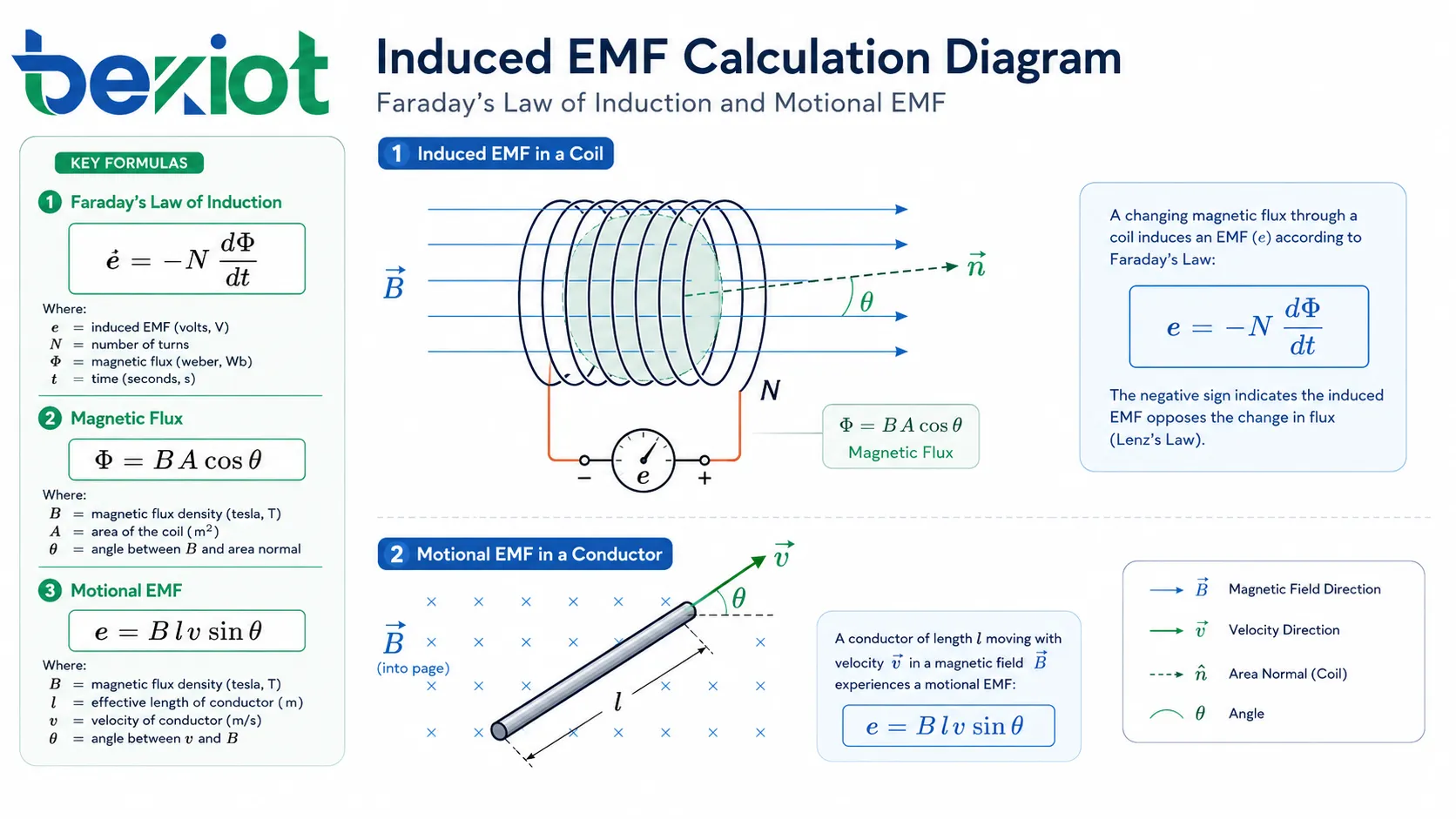

线圈的法拉第定律
通用公式为：
ε = -N × ΔΦ / Δt
在这个公式中，ε 是以伏特表示的感应电动势，N 是线圈匝数，ΔΦ 是以韦伯表示的磁通变化量，Δt 是以秒表示的时间间隔。负号代表楞次定律，表示感应电动势会反抗磁通变化。
在许多实际计算中，通常使用其大小：
|ε| = N × |ΔΦ| / Δt
磁通公式
磁通的计算公式为：
Φ = B × A × cosθ
其中，Φ 是以韦伯表示的磁通，B 是以特斯拉表示的磁通密度，A 是以平方米表示的面积，θ 是磁场方向与垂直于线圈面积的法线之间的夹角。
如果磁场垂直穿过线圈表面，磁通最大。如果磁场与线圈表面平行，则磁通为零，因为没有磁场穿过回路面积。
运动电动势公式
对于在磁场中运动的直导体，常用公式为：
ε = B × l × v × sinθ
在这个公式中，B 为以特斯拉表示的磁通密度，l 为以米表示的有效导体长度，v 为以米每秒表示的速度，θ 是运动方向与磁场之间的夹角。如果导体垂直于磁场运动，sinθ = 1，公式就变为 ε = B × l × v。
| 符号 | 含义 | 常用单位 |
|---|---|---|
| ε | 感应电动势 | 伏特，V |
| N | 线圈匝数 | 匝 |
| Φ | 磁通 | 韦伯，Wb |
| B | 磁通密度 | 特斯拉，T |
| A | 与磁场相链的面积 | 平方米，m² |
| l | 有效导体长度 | 米，m |
| v | 导体速度 | 米每秒，m/s |
| t | 时间 | 秒，s |
分步骤计算示例
当物理过程被清楚识别后，计算会更容易。第一个示例使用线圈的法拉第定律，第二个示例使用运动导体的运动电动势公式。
示例一：磁通变化的线圈
一个线圈有 200 匝。每匝的磁通在 0.5 秒内从 0.06 Wb 变化到 0.02 Wb。平均感应电动势是多少？
磁通变化量为：
ΔΦ = 0.02 - 0.06 = -0.04 Wb
变化量的大小为 0.04 Wb。使用法拉第定律：
|ε| = N × |ΔΦ| / Δt = 200 × 0.04 / 0.5 = 16 V
平均感应电动势为 16 volts。实际极性取决于磁通变化方向和绕组方向，这正是楞次定律所描述的内容。
示例二：在磁场中运动的导体
一根有效长度为 0.5 m 的直导体，以 3 m/s 的速度在 0.8 T 的磁场中运动。其运动方向垂直于磁场。感应电动势是多少？
因为导体垂直于磁场运动，所以 sinθ = 1。计算如下：
ε = B × l × v = 0.8 × 0.5 × 3 = 1.2 V
感应电动势为 1.2 volts。如果导体不是垂直运动而是以某一角度运动，结果会更小，因为 sinθ 因子小于 1。
示例三：由磁场、面积和角度求磁通
一个线圈面积为 0.02 m²，并放置在 0.5 T 的磁场中。磁场垂直于线圈表面。穿过线圈的磁通是多少？
当磁场垂直于线圈表面时，磁场方向与面积法线之间的角度为 0 度，因此 cos0° = 1。磁通为：
Φ = B × A × cosθ = 0.5 × 0.02 × 1 = 0.01 Wb
如果该磁通随后发生变化，就可以将法拉第定律应用于磁通随时间的变化，从而计算感应电动势。
影响感应电压的因素
感应电动势会受到多个物理和设计因素影响。理解这些因素有助于工程师设计输出可预测的发电机、变压器、传感器、感应装置和电磁系统。
磁通变化率
磁通变化越快，感应电动势越大。这就是为什么在同一线圈中，快速移动的磁铁比慢速移动的磁铁能产生更高电压。
在交流系统中，频率会影响感应电压，因为更高的频率会使磁通变化更快。这对变压器、交流发电机、感应式电能传输和电磁传感非常重要。
线圈匝数
当相同的磁通变化穿过每一匝时，匝数更多的线圈会产生更高的感应电动势。这就是变压器和发电机常使用多匝绕组来获得目标电压的原因。
但是，更多匝数也会增加电阻、尺寸、电容，有时还会增加损耗。实际设计必须在电压输出、电流能力、温升、绝缘和物理空间之间取得平衡。
磁场强度
在其他因素不变的情况下，更强的磁场可以产生更多磁通，从而产生更高的感应电动势。更强的磁体、更好的磁芯和优化的气隙都可以提升感应性能。
磁性材料同样重要。合适的铁芯或铁氧体磁芯可以集中磁通，但在实际设备中也必须考虑饱和、磁滞和涡流损耗。
面积和方向
回路面积以及其相对于磁场的方向会影响磁通。更大的回路可以捕获更多磁通。对准以获得最大磁通的回路，在磁场变化时会产生更强的变化。
在旋转机械中，线圈与磁场之间不断变化的角度正是产生交流电动势的原因。在传感器中，精确的放置和方向可以提升信号强度和精度。

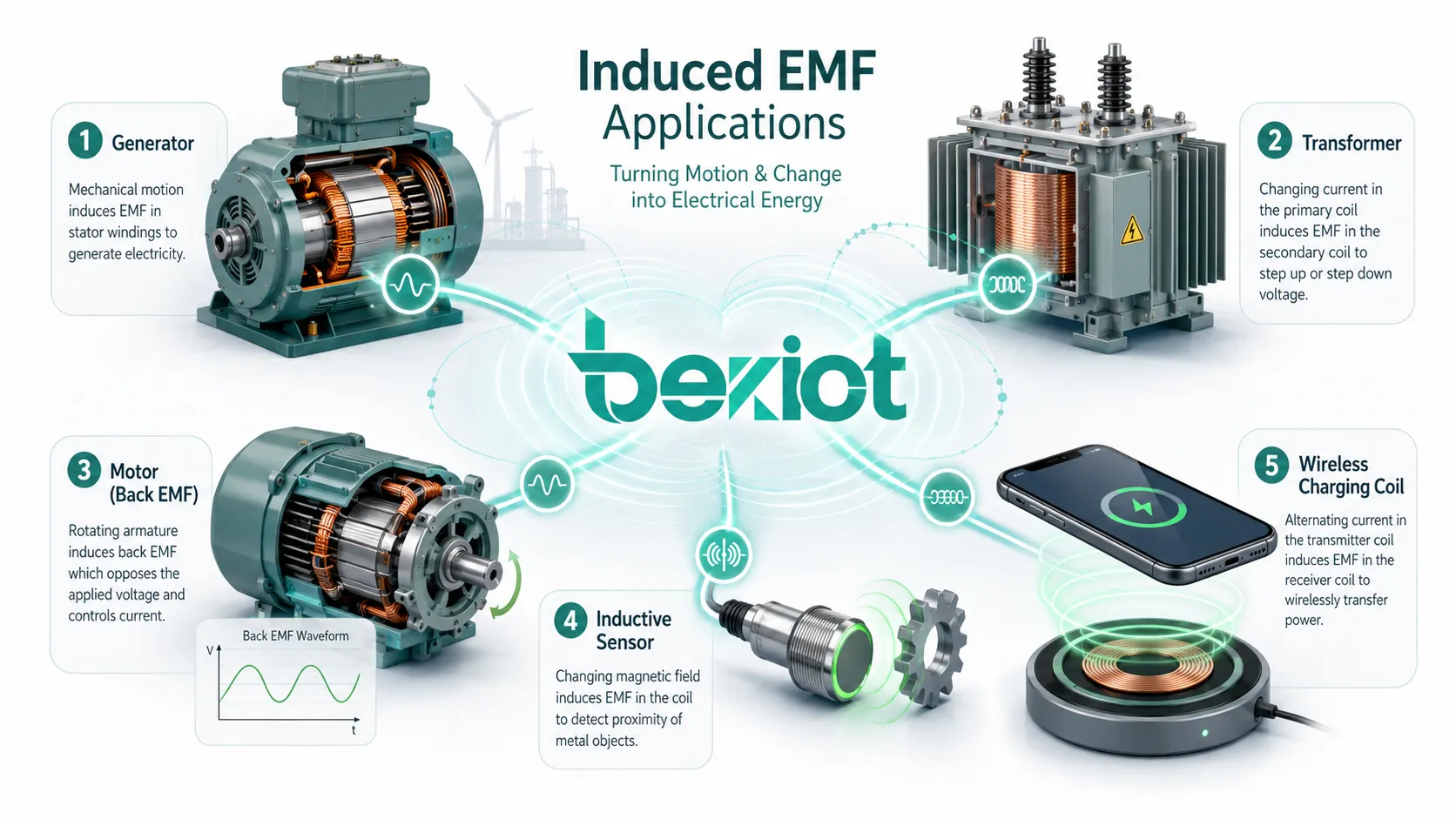

在电气和电子系统中的应用
感应电动势是许多电气技术的基础，并不只存在于课堂物理中。它出现在发电、能量转换、信号检测、运动传感、无线供电、保护系统和电磁兼容分析中。
发电机和交流发电机
发电机通过电磁感应把机械能转换为电能。导体或线圈相对于磁场运动，形成变化的磁通链并产生电动势。
在大型电站中，汽轮机带动发电机转子旋转以产生电力输出。在较小系统中，汽车交流发电机、便携式发电机和自行车发电装置也在不同规模上使用同一基本原理。
变压器和电力转换
变压器利用感应电动势在绕组之间通过变化磁场传递能量。一次绕组中的交流电会在磁芯中产生变化磁通，并在二次绕组中感应出电压。
电压比主要取决于一次绕组和二次绕组之间的匝数比。这使变压器成为电力配电、充电器、适配器、隔离电路、音频系统和工业设备中的关键部件。
电机和反电动势
电机在旋转时会产生反电动势。这个感应电压会反抗外加供电电压，并影响电机电流、速度调节、效率和控制行为。
电机驱动器常利用反电动势信息进行控制，尤其是在无刷直流电机和无传感器控制系统中。理解反电动势有助于工程师设计更安全、更高效的电机系统。
传感器和测量设备
感应传感器、磁拾音器、电流互感器、转速计、金属探测器以及某些流量计都依赖感应电动势。这些设备把运动、位置、电流或磁场变化转换为电信号。
由于感应电压取决于运动和磁场变化，这类传感器常用于非接触测量、旋转机械监测、速度检测和工业自动化。
无线充电和感应式电能传输
无线充电利用变化磁场在接收线圈中感应电压。发射线圈产生交变磁场，接收线圈把部分变化磁通转换成电能。
效率取决于线圈对准、距离、频率、磁路设计、负载条件和控制电子电路。对准不良或距离过大都会降低感应电压并增加损耗。
实际设计与测量注意事项
在真实系统中，感应电动势会受到非理想条件影响。电阻、漏磁通、磁芯损耗、涡流、电容、温度、负载电流、波形形状和机械公差都会影响测得的电压。
开路电压和带载电压
根据法拉第定律计算出的感应电动势，通常表示在考虑内部压降和负载效应之前产生的电压。当连接负载时，电流会流动，端电压可能低于开路电动势。
这种情况常见于发电机、变压器、电池和传感器。工程师必须区分产生的电动势和实际带载运行时的端电压。
涡流和损耗
变化的磁场会在导电材料中感应出环流，这些电流称为涡流。它们会在变压器铁芯、电机铁芯、发电机叠片以及附近金属结构中造成发热和能量损耗。
为了降低涡流损耗，磁芯通常采用叠片结构，或使用电阻率较高的材料。铁氧体磁芯也常用于高频应用，因为它们可以降低某些损耗机制。
使用仪器测量
感应电动势可以用电压表、示波器、数据采集系统或专用分析仪测量。正确仪器取决于信号电平、频率、波形、源阻抗，以及该电压是稳定、脉冲还是交流形式。
对于快速变化的信号，示波器通常比简单万用表更有用，因为它能显示波形形状、峰值、时序和瞬态行为。对于正弦交流，通常使用 RMS 电压。
计算时常见的错误
许多感应电动势计算错误来自混淆磁通、磁场、面积和角度。另一个常见错误是忽略线圈匝数，或使用错误的磁通变化时间间隔。
把磁场强度误当作磁通
法拉第定律使用的是磁通，而不仅仅是磁场强度。如果题目给出磁通密度、面积和角度，应先使用 Φ = B × A × cosθ 计算磁通。
只有在已知磁通后，才能用磁通随时间的变化来计算感应电动势。跳过这一步可能导致单位错误和结果错误。
忽略方向和极性
如果题目只要求大小，可以省略法拉第定律中的负号。如果题目要求方向或极性，则必须考虑楞次定律。
方向取决于磁场方向、线圈绕向、运动方向，以及磁通是在增加还是减少。为了准确分析极性，通常需要借助图示。
混淆峰值、平均值和 RMS 值
交流感应电动势可以用峰值电压、平均电压或 RMS 电压描述，这些值并不相同。RMS 常用于实际交流功率计算，而峰值常用于波形分析。
在比较发电机、变压器或传感器规格时，应始终确认所给的是哪一种电压值，以及对应的运行条件是什么。
FAQ
什么是感应电动势？
感应电动势是当与导体或线圈相链的磁通发生变化时产生的电压。它可以由变化的磁场、运动的导体或磁场中旋转的线圈产生。
用什么定律计算感应电动势？
法拉第定律用于计算感应电动势。常用公式为 ε = -N × ΔΦ / Δt，其中 N 是线圈匝数，ΔΦ 是磁通变化量，Δt 是时间间隔。
为什么法拉第定律中有负号？
负号代表楞次定律，表示感应电动势的方向会反抗导致它产生的磁通变化。这体现了能量守恒。
运动电动势如何计算？
运动电动势通常用 ε = B × l × v × sinθ 计算。如果导体垂直于磁场运动，公式变为 ε = B × l × v。
感应电动势一定会产生电流吗？
不会。感应电动势产生的是电压。只有存在闭合导电路径时，电流才会流动。在开路中，端子之间可以存在电压，但不能形成持续电流。
感应电动势在真实系统中用在哪里？
感应电动势用于发电机、交流发电机、变压器、电机、感应传感器、电流互感器、无线充电系统、磁拾音器以及许多电磁测量设备。
