在石油化工厂、天然气设施、矿山冶金现场、电力能源项目、医药化工场所以及海洋工程等工业环境中，现场通信不仅用于日常生产协调，还承担设备故障上报、人员求助和突发事件处置等任务。当危险区域发生泄漏、火灾、设备停机或人员受伤时，现场人员需要快速联系控制室，调度人员则要确认事发位置、协调相关班组并持续下达处置指令。

在许多传统项目中，防爆电话、模拟线路、公共广播系统、无线通信系统和调度平台分别建设。由于缺少统一号码、共同操作界面和集中记录，企业在识别现场来电位置、联系责任人员、发布应急通知以及排查通信故障时，可能遇到较大困难。

贝克通信工业防爆通信解决方案以防爆电话和工业调度系统为核心，将SIP终端、模拟电话、公共广播与对讲系统、录音服务及既有通信资源接入同一平台，形成覆盖现场呼叫、调度操作、分区广播、通信记录和系统维护的工业通信体系。

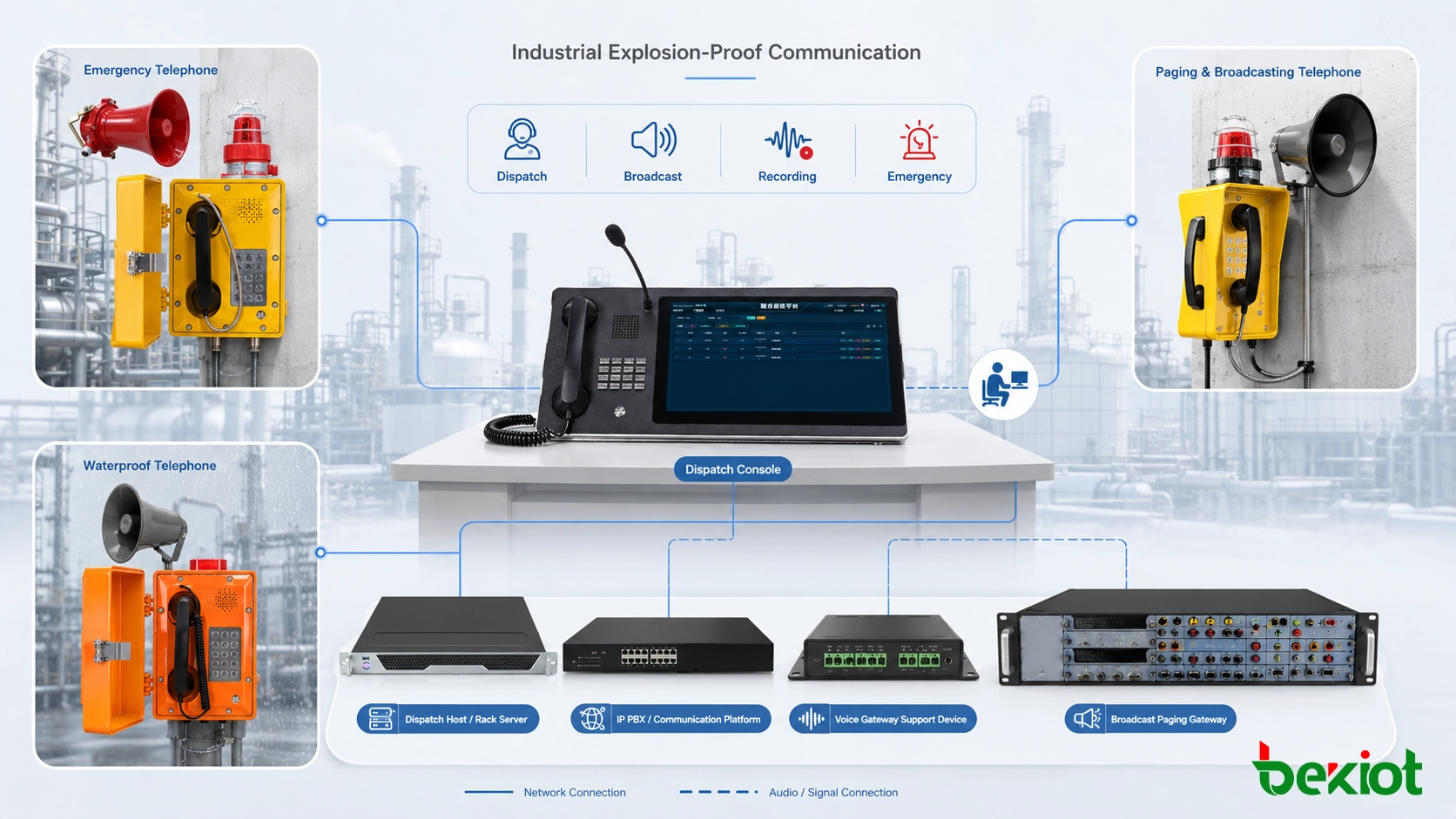

连接危险区域电话、调度台、广播、录音及应急处置资源的工业防爆通信系统。

相关产品：EX-BH621 SIP防爆电话

1. 为什么需要通信系统集成

独立传统系统存在的问题

• 系统相互独立：防爆电话、广播系统、模拟交换机和无线通信系统分别运行，调度员需要在不同设备和界面之间切换。

• 号码规划分散：不同区域和系统采用独立号码及操作流程，在紧急情况下难以快速找到正确的责任岗位。

• 应急协同能力有限：现场呼叫、报警、视频系统和广播无法通过同一流程处理，信息仍然较多依赖人工转达。

• 记录不完整：通话录音、报警记录和调度操作分别保存，不利于事件复盘和责任追溯。

• 扩容和维护困难：新增终端或改造原有线路时，需要分别调整多套系统，增加实施和故障排查工作量。

系统集成的实际价值

防爆电话接入调度系统后，每台现场终端都成为调度平台中的固定通信节点。调度员可通过同一界面查看号码、区域和所属岗位，直接呼叫现场电话，并根据需要联系生产、安全、检修和应急人员。

新建SIP防爆电话可直接注册至通信服务器，原有模拟防爆电话则可通过语音网关接入。系统不要求所有终端采用同一种通信接口，而是通过统一号码、呼叫路由和调度操作实现融合。

2. 系统架构与接入方式

贝克通信工业防爆通信解决方案通常由现场终端、工业网络、通信核心设备、调度席位和配套接入设备组成。系统架构可根据单一厂区、多站点或分布式远程站点的实际情况进行调整。

基本通信链路：

防爆电话及现场终端 → 工业交换机或通信线路 → SIP服务器或工业调度主机 → 调度台、录音平台及广播系统

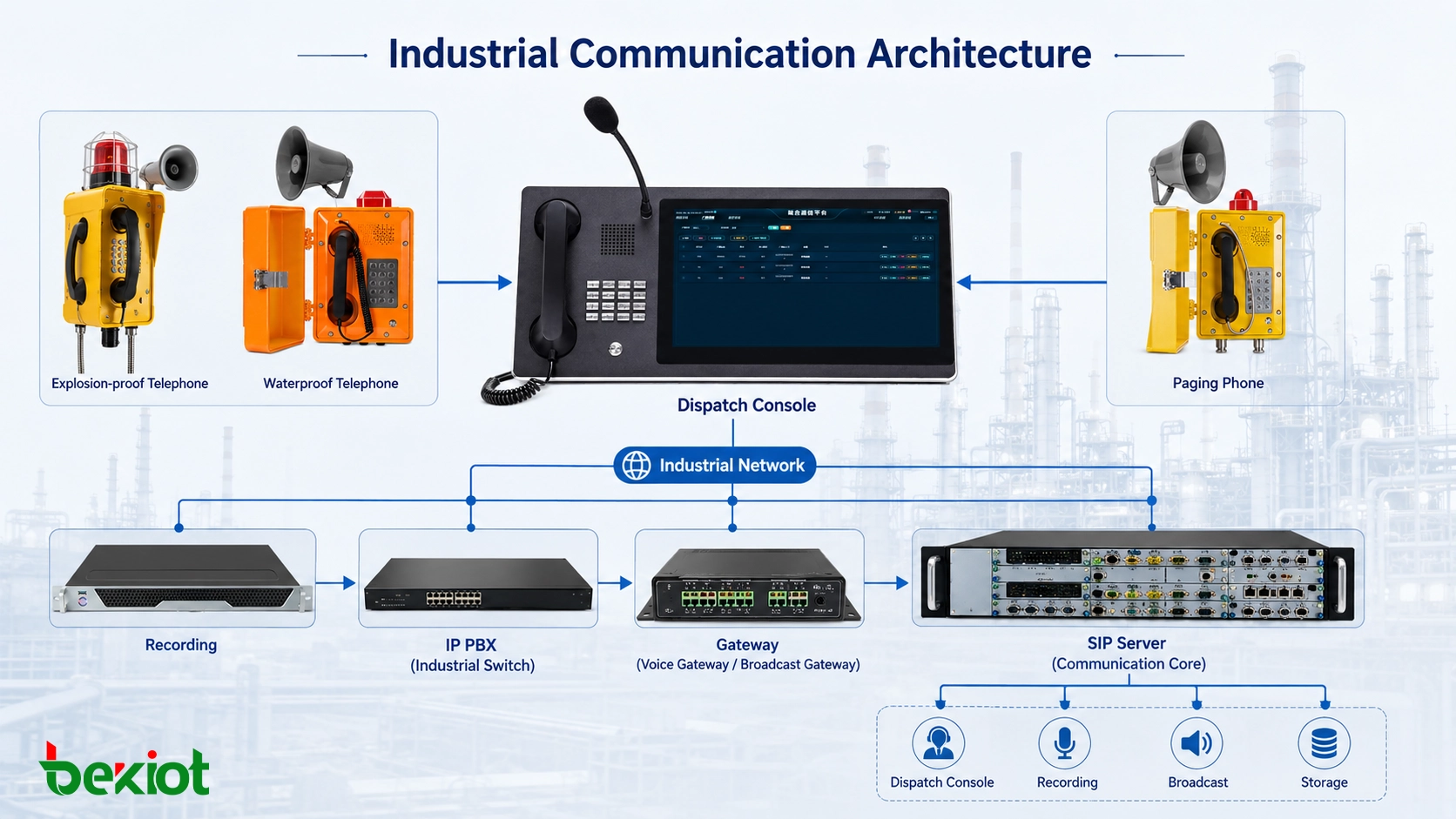

由防爆电话、工业交换机、SIP服务器、调度台、录音平台和广播系统组成的工业通信架构。

现场终端层

现场终端应根据各安装区域的分类和运行条件进行选择。在危险场所中，普通工业电话不能替代防爆电话使用。

• 爆炸危险区域：安装符合项目要求的防爆电话、防爆扩音电话及防爆声光设备。

• 一般工业区域：可使用工业防水电话、IP电话、寻呼电话和网络广播终端。

• 紧急点位：可采用摘机热线、一键呼叫或独立紧急按钮，减少突发事件中的操作步骤。

• 高噪声区域：可根据现场实测噪声配置高响度振铃、扩音终端、扬声器或声光提示设备。

安装在危险区域内的电话、接线盒、电缆引入装置、堵头、外接扬声器和声光设备，都应根据区域划分、危险介质和项目设计要求进行选择。

网络传输层

SIP终端通过工业以太网接入通信服务器，可采用工业交换机、光纤环网或企业专网进行传输。根据可靠性要求，核心网络可配置环网保护、自愈、冗余链路和VLAN划分。

SIP信令与RTP媒体流均应保持双向可达。跨网段、跨站点或经过防火墙接入时，应检查信令端口、媒体端口、地址转换和业务优先级，避免终端注册成功后出现单向语音问题。

通信核心层

通信核心通常包括SIP服务器、调度主机、录音服务、数据库和管理软件，主要功能包括：

• 终端注册与号码管理；

• 呼叫路由与权限控制；

• 热线、呼叫转移、组呼和会议配置；

• 通话记录、录音和操作日志存储；

• 终端状态及系统整体运行管理；

• 与广播、报警、视频及业务平台进行接口集成。

普通服务器、核心交换机、录音设备和调度主机通常安装在安全机房，其安装要求与危险区域内的终端不同。

调度指挥层

调度台可安装在中控室、生产调度中心、应急值班室或安保中心。调度员通过图形化界面查看区域、岗位和终端状态，并执行呼叫、转接、会议、广播和记录查询等操作。

管理办公室、值班室及其他岗位还可配置可视话机、办公IP电话或寻呼电话，作为主调度台之外的辅助接听终端。

3. 核心业务能力

统一呼叫与调度

• 单呼：调度员直接呼叫指定的防爆电话或工业电话。

• 组呼：可按照车间、生产装置、班组或责任区域建立通信组。

• 会议：可将生产、安全、检修和应急人员加入同一通话。

• 呼叫转移：主调度席位无人接听时，呼叫可按顺序转移至备用席位或值班负责人。

• 优先调度：获得授权的用户可执行强插、强拆等功能。

强插、监听、耳语及其他调度控制功能涉及权限和操作审计，因此应明确授权岗位、允许使用的场景及日志保存策略。

分区广播与现场对讲

调度平台可通过SIP广播终端、寻呼广播网关或原有公共广播系统实现分区通知。广播区域可按照厂区、车间、生产装置或责任区域进行划分。

• 向单个终端或指定区域进行实时喊话；

• 选择多个区域或全厂发布应急通知；

• 定时播放安全提示和生产通知；

• 通过TTS将文字转换为语音播报；

• 按照优先级中断日常广播并播放紧急内容。

电话扩音、分区广播和全厂广播的覆盖要求不同。实施前应核对扬声器功率、分区方式、音频路由和现场声压。

报警及第三方系统集成

在终端和第三方系统接口支持的情况下，平台可将现场呼叫与视频监控、报警系统、声光设备及应急预案联动。

• 现场人员按下紧急按钮后，终端呼叫指定调度席位；

• 调度界面显示终端名称、号码和安装位置；

• 根据终端信息调取关联区域的视频画面；

• 通知相关负责人或上级值班岗位；

• 按照预设流程发起电话、广播或短信通知。

系统集成范围取决于终端型号、调度软件版本、第三方接口和项目授权配置。仅支持SIP协议，并不能保证所有联动功能均可使用。

录音与事件追溯

系统可记录主叫号码、被叫号码、呼叫时间、接通状态、通话时长和录音文件，并可按照号码、区域、调度席位或时间进行查询。

需要与报警系统、工单平台、生产管理系统或应急事件系统集成时，可根据现有接口将通信记录与事件编号关联，用于值班检查、事件复盘和处置流程评估。

状态与权限管理

平台可显示SIP终端的注册和在线状态。根据系统配置，终端离线、服务器故障或网络中断时可产生相应告警。

调度员、管理员和值班人员可分配不同权限。普通用户可进行日常通话，高级调度席位则可获得广播、会议和应急调度操作权限。

终端显示在线，只能说明账号已经成功注册。自动接听、组呼、广播、状态上报和调度控制等功能，仍需通过终端、服务器和调度软件之间的实际兼容性测试进行验证。

4. 项目实施与系统联调

现场勘察

• 核对危险区域划分、危险介质和项目设计文件；

• 调查环境温度、噪声、雨水、粉尘和腐蚀条件；

• 确认现有模拟线路、工业网络、交换机和机房条件；

• 梳理现场岗位、调度流程和紧急呼叫对象；

• 确定电话、扬声器和声光设备的安装位置。

方案与号码规划

• 按照厂区、生产装置、楼层和岗位规划分机号码；

• 设计热线、一键呼叫和无人接听转移规则；

• 划分广播区域和调度通信组；

• 确定SIP、模拟线路、广播和第三方系统的接入方式；

• 输出系统拓扑、设备清单、接线关系和权限表。

平台与终端部署

• 部署SIP服务器、工业调度主机和录音服务；

• 创建分机账号、用户组和调度席位权限；

• 配置防爆电话的IP地址、SIP账号和音频参数；

• 通过语音网关接入保留使用的模拟电话；

• 配置广播网关、寻呼设备及相关广播分区。

业务场景测试

• 测试现场电话与调度台之间的双向呼叫；

• 验证摘机热线、一键呼叫和无人接听转移；

• 测试组呼、会议和经过授权的调度控制；

• 验证分区广播、紧急广播和声光提示；

• 检查录音、日志和事件记录是否完整；

• 验证模拟电话、SIP终端与原有系统之间的互联互通。

可靠性与验收测试

系统验收不能只检查两个分机能否互相通话，还应模拟真实生产和应急流程，验证：

• 终端重启后能否自动注册；

• 网络中断后通信能否自动恢复；

• 主备服务器能否按照设计完成切换；

• 短时停电后服务器、交换机和终端能否正常恢复；

• 多个区域同时发起呼叫时系统能否保持稳定；

• 录音、日志和配置数据能否查询与备份。

5. 核心产品与配置建议

危险区域终端

• EX-BH621防爆扩音电话：具备IIC级防爆认证、IP66防护和内置大功率扬声器，适用于石油化工、天然气、矿山等危险区域，可用于现场通话、紧急联络和扩音通知。

选择危险区域终端时，应同时核对电话、接线附件、电缆引入装置、堵头及外接防爆设备，不能只检查电话主机。

一般工业区域终端

• EX-BT27工业防水电话：采用玻璃钢外壳，具备IP66防尘防水能力，适用于普通室外工业区域、潮湿场所及非爆炸危险的粉尘点位，可用于生产联络和固定岗位通信。

• BT25壁挂式寻呼广播电话：用于值班通信、寻呼和广播对讲，支持声光输出、自动应答和一键呼叫。

调度与通信平台

• BK-RCS系列调度主机：采用机架式结构，支持多类终端接入和主备冗余，负责终端注册、号码交换、呼叫路由及调度业务管理。系统容量和冗余方式可根据用户数量和可靠性要求配置。

• DSC-BD215S触摸屏调度台：配备21.5英寸触摸屏、图形化操作界面和双手柄调度通话，可为调度人员提供呼叫、转接、组呼、会议、广播和通信记录查询等操作入口。

• BK-SIP系列录音服务：用于保存通话录音和通信记录，并发录音数量、保存周期和存储容量应根据项目规模确定。

配套接入设备

• IPGA系列语音网关：用于连接原有模拟防爆电话、普通模拟电话或程控交换机。

• BPA2S寻呼广播网关：用于连接扬声器、功放或原有公共广播系统。

• 网络交换机：为SIP终端提供网络接入，可根据现场环境选择导轨式、宽温或环网型号。

• UPS与备用电源：为核心服务器、交换机和调度席位提供短时断电保护。

• SBC或SIP中继：用于多厂区、总部与分支站点之间的SIP互联和边界控制。

6. 方案优势

按区域配置终端

爆炸危险区域采用与区域划分相匹配的防爆终端，安全区域和一般工业区域则根据环境条件配置工业电话、IP电话和寻呼终端，避免将防水防尘能力与防爆能力混淆。

SIP与模拟系统融合

SIP防爆电话可直接注册至调度平台，原有模拟电话则通过语音网关接入。企业可以保留状态良好的铜缆和模拟终端，并分阶段完成系统升级。

统一号码与调度入口

防爆电话、工业电话、办公IP电话、模拟终端和广播设备可按照统一号码、区域和权限进行管理，减少在多套通信系统之间切换。

可靠性可按需配置

系统可根据项目要求配置主备服务器、冗余交换机、光纤环网、备用链路和UPS。远程站点还可部署本地通信能力，在中心链路中断时保留区域内部通话。

便于扩容和维护

新增通信点位可纳入现有号码、网络和权限结构。终端状态、呼叫记录和系统日志集中管理，也有助于维护人员定位网络、账号或设备故障。

7. 典型应用场景

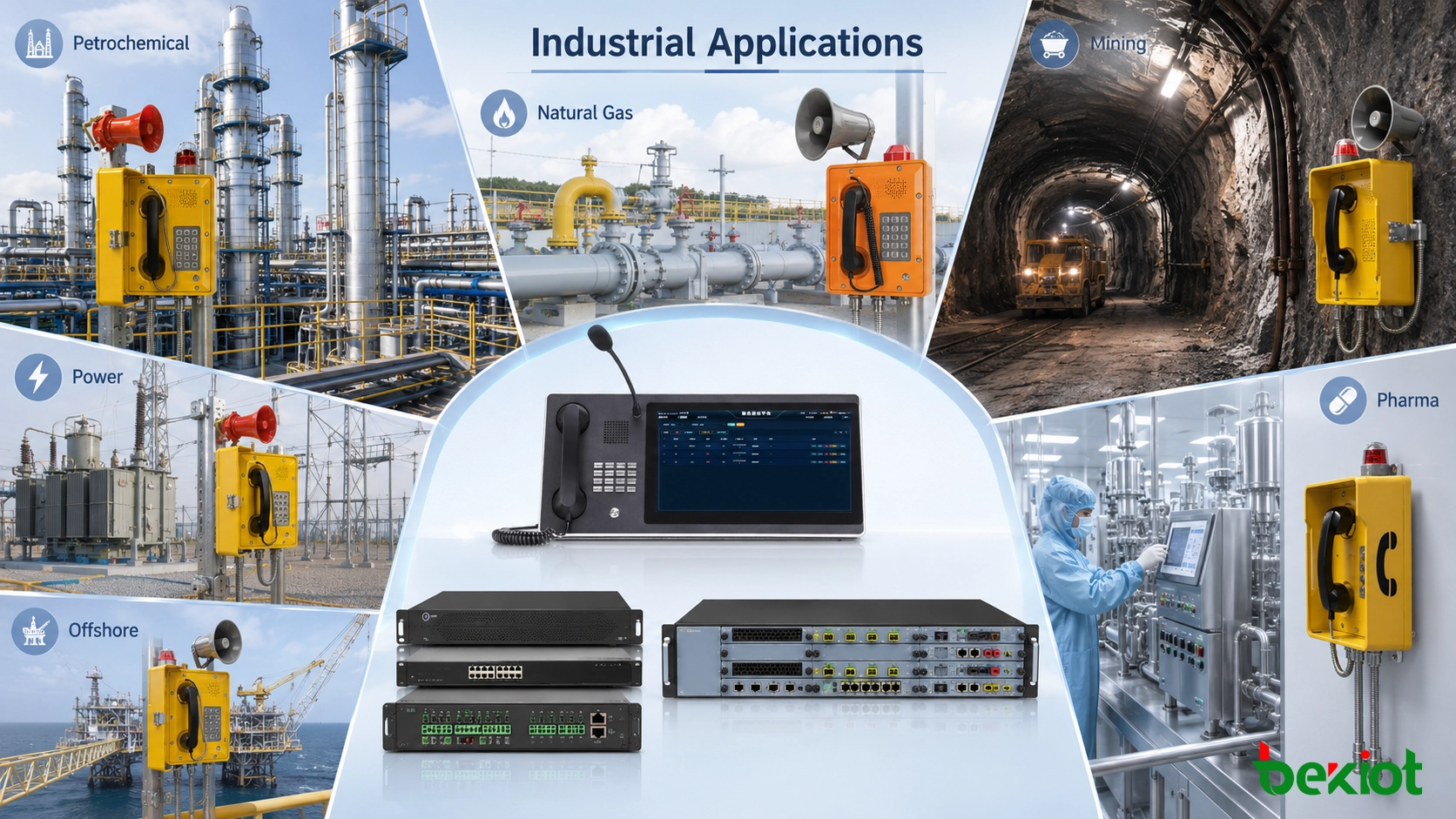

防爆通信系统在石油化工、天然气、矿山、电力、制药和海洋工程项目中的应用。

• 石油化工：炼化装置、储罐区、泵房、装卸区和生产调度中心。

• 天然气与能源：LNG站、燃气设施、油气管线、加氢站和能源基地。

• 矿山与冶金：井下巷道、选矿厂、破碎区域、冶炼厂和调度中心。

• 电力行业：发电厂、变电站、燃料输送区域和远程站点。

• 医药与化工生产：原料车间、合成区域、溶剂储存区和危险品仓库。

• 海洋工程：海上平台、港口、船舶和沿海工业设施。

防爆电话与工业调度系统集成，并不是简单增加现场电话，而是要围绕安装区域、作业流程、通信网络和应急处置程序建立完整的通信结构。只有终端选型符合现场条件、呼叫路由清晰、调度权限合理，并通过真实场景测试，系统才能在日常生产和突发事件中稳定运行。

贝克通信可提供防爆电话、防爆扩音电话、工业防水电话、工业调度主机、调度台、语音网关、录音服务以及广播对讲设备。贝克通信可根据危险区域要求、环境噪声、既有通信线路和作业流程，完成终端部署、号码规划、系统接入和功能联调，为工业现场建立稳定、可管理、可追溯的通信通道。
