LC谐振电路是电子领域中最重要的选频基础单元之一。通过将电感与电容组合，工程师可构建能够储存能量、在磁场与电场之间进行能量互换，并在特定频率下产生强烈响应的电路网络。这一特性让LC谐振电路成为射频系统、模拟滤波器、振荡器、阻抗匹配网络以及各类传感与信号调理设计中不可或缺的核心器件。

尽管基础理论十分完善，但实际应用中的LC谐振电路永远无法达到理想状态。真实电感存在绕组电阻，真实电容存在介质损耗，PCB印制线会引入寄生电感与寄生电容。因此，硬件电路的谐振特性不仅由电感L和电容C的标称值决定，还受品质因数Q、负载效应、元器件公差、温度漂移以及电路板布局质量的影响。一篇专业的技术文章需要同时涵盖理论原理与工程实现要点。

什么是LC谐振电路

LC谐振电路是以电感（L）和电容（C）为核心构成的电气网络。这两种无源器件拥有独特的交互特性：电容将能量储存在电场中，电感将能量储存在磁场中。二者连接后，能量可在彼此之间往复传输，从而在特定频率下产生谐振响应。

该特定频率被称为**谐振频率**。谐振状态下，感抗与容抗数值相等、作用效果相反。理论上，电抗分量相互抵消，电路特性由电阻分量主导。在实际应用中，电路的精准响应特性取决于串联/并联拓扑结构，以及实际系统中存在的损耗大小。

简单来说，谐振就是电感与电容在某一个特定频率下，达成的匹配平衡效果远强于电路工作频段内其他任意频率。

LC谐振电路的工作原理

电场与磁场的能量交换

LC谐振电路的工作原理始于能量储存过程。电容充电时，能量会以电场形式储存；电流流经电感时，能量会以磁场形式储存。在理想无损耗LC网络中，能量会在电容与电感之间反复循环传递。

这种周期性的能量交换会产生振荡现象。电容放电时，电流流经电感并建立磁场；当磁场消散时，会持续驱动电流反向给电容充电。如此形成循环往复的振荡周期，其振荡频率由电感L和电容C的数值决定。

这也是LC电路常被称作**谐振电路、储能回路**的原因。它并非像普通无源网络一样单纯导通电流，而是具备固有频率特性，可通过可控且可预测的方式实现信号选通、信号滤除与信号生成。

谐振频率计算公式

LC电路理论中最经典的公式即为谐振频率公式。谐振频率由电感和电容共同决定，而非单一器件单独决定：电感值增大，谐振频率降低；电容值增大，谐振频率同样降低。

标准计算公式如下：

f = 1 / (2π√LC)

该公式是电路设计的常用起点，但工程师需明确：此公式仅描述理想谐振点。实际电路中，寄生电阻、分布电容以及负载耦合作用，都会让实际实测谐振频率偏离理论计算值。

谐振在电子电路中的重要意义

谐振的核心价值是赋予电路**频率选择特性**。LC网络不会对所有频率做出均等响应，而是对窄带频率产生强烈的选通偏好。这一特性在通信系统中尤为重要，可实现信号分离、滤波、放大以及精准频率信号生成。

在无线电接收机中，谐振可从众多频道中分离出目标频道；在振荡器中，谐振用于锁定振荡频率；在滤波器中，谐振可锐化通带与阻带特性；在匹配网络中，谐振可实现阻抗变换，提升目标工作频率下的功率传输效率。

串联与并联LC谐振电路

串联谐振电路

串联LC谐振电路中，电感与电容接入同一条电流通路。偏离谐振频率时，电路呈现较大电抗，限制电流导通；达到谐振频率时，感抗与容抗相互抵消，电路总阻抗降至最小值。

谐振点阻抗极低，在固定电源电压下，回路电流达到最大值。因此串联谐振具备极强的目标频率选通特性，适用于带通架构、调谐电路以及需要高效导通特定频率的应用场景。

工程应用中有一个关键要点：即便电源电压适中，串联谐振电路也会在电感和电容两端产生高压。因此设计人员在工程落地时，必须考量器件耐压应力、发热特性以及安全裕量。

并联谐振电路

并联LC谐振电路中，电感与电容并联接入输入端或大型网络的局部支路。谐振状态下，电感与电容支路的内部电流极大，但从电源侧看，电路输入阻抗变得极高，工作特性与串联谐振完全不同。

谐振时输入阻抗急剧升高，因此并联谐振电路多用于需要阻隔、维持或高阻抗强化特定频率的场景，广泛应用于振荡器储能回路、射频调谐负载、选频滤波电路等拓扑。

并联谐振在实用振荡器设计中尤为重要，该网络可高效储存能量，同时为有源器件提供匹配的谐振负载。即便如此，其实际工作特性仍受电感内阻、电容损耗以及周边电路负载的制约。

LC谐振电路核心设计参数

电感与电容的选型

设计的第一步是确定目标谐振频率，再匹配合适的L、C参数。满足同一谐振公式的L、C组合有很多，但并非所有组合都具备同等工程实用性。设计人员需要综合平衡器件体积、供货渠道、损耗特性、额定电流、额定耐压与成本。

低频应用场景往往需要更大的电感或电容参数，会增加器件体积与寄生损耗；高频设计通常选用小参数器件，但寄生参数影响会显著增大，若电路板布局管控不严，寄生参数甚至会主导电路特性。

因此仅计算出一组理论正确的L、C参数远远不够。成熟的设计流程需要对比多组参数组合，选出在谐振精度、可生产性与稳定性之间达到最优平衡的方案。

品质因数与带宽

品质因数（Q值）是衡量谐振电路性能的核心指标之一，反映电路每周期内能量储存效率与能量损耗的比值。高Q值电路阻尼小、选频特性尖锐、带宽更窄；低Q值电路阻尼大、频率响应更平缓宽泛。

带宽与Q值密切相关：Q值越高，谐振峰值选频性越强，可用频带越窄。该特性适用于接收机与窄带滤波器，但会让电路对器件公差和温度变化更敏感；低Q值设计更易实现稳定，但选频能力会下降。

在工程实际中，Q值不只是电路固有属性，还取决于电感品质、电容损耗、PCB板结构以及谐振网络所接入的信号源与负载。这也是实测Q值往往与理想公式推导的理论Q值存在偏差的原因。

电阻与阻尼特性

不存在完全无损耗的实际LC电路：电感存在铜损与磁芯损耗，电容存在等效串联电阻与介质损耗。这些电阻效应会将储存的能量转化为热能，削弱谐振响应的陡峭程度。

阻尼特性决定振荡衰减速度，以及是否需要依赖有源器件维持持续振荡。无源谐振网络中，阻尼会拓宽频率响应、降低谐振峰值；有源振荡器系统中，若需要持续振荡，必须通过增益补偿阻尼损耗。

由于电路系统中必然存在电阻，实际LC电路更适合作为**RLC谐振网络**分析。采用这种拓展视角，才能精准评估真实工况性能，而非单纯依赖教科书理想模型。

LC谐振电路设计步骤

步骤1：明确功能设计目标

任何优秀的谐振电路都始于清晰的设计定位。设计目标可分为信号选频、振荡生成、滤波、阻抗匹配、传感检测、噪声抑制等类型。应用场景不仅决定目标频率，还定义了所需带宽、插入损耗、耐压等级与环境稳定性要求。

例如射频前端调谐电路与实验室信号发生器，工作频率可能相近，但设计优先级完全不同：前者追求高选频性与小型化，后者优先保障频率稳定性、调节范围与测量易用性。

步骤2：计算初始器件参数

确定目标频率后，设计人员可任选L或C作为基准，推算另一匹配参数，得到初始设计方案。此阶段需提前考量标准器件系列、公差等级与封装规格，避免选用脱离工程实际的理论参数。

建议对比多组邻近参数组合，而非锁定第一个理论计算结果。微调电感或电容参数，往往能获得更优Q值、更好的供货兼容性以及更稳定的批量公差表现。

步骤3：评估实际寄生参数影响

完成初始计算后，下一步需评估非理想工况效应。PCB走线长度、器件引脚结构、连接器外形、屏蔽布局以及周边接地层，都会改变电路实际等效电感与电容。在高频设计中，这些因素会大幅偏移谐振频率。

寄生参数还会产生额外耦合通路与多余谐振点。这也是仿真模型过于理想化时，样机实测结果与仿真数据存在偏差的重要原因。设计评审阶段必须纳入等效串联电阻、寄生电容以及真实源载工况进行考量。

步骤4：仿真建模与样机验证

仿真可在硬件制作前预判谐振频率、带宽、响应峰值、阻抗特性与公差敏感度。基于SPICE的仿真工具尤为适合对比多组器件参数，模拟真实电阻与负载工况下的网络特性。

但仿真无法替代实物测试。受真实器件离散性、装配工艺差异、测试夹具影响，电路最终响应特性往往会发生变化。工程中常通过可调电容、微调器件、优化布局走线，在实测后完成最终设计精调。

计算得出的谐振频率只是设计的起点；稳定可靠的谐振设计，是计算、仿真、规范布局与实物测量协同完成的成果。

LC谐振电路应用场景

射频调谐与信号选频

LC谐振最经典的应用就是射频调谐。设计合理的谐振电路可增强单一频道或窄带频率信号，衰减邻频干扰信号。这一选频特性是接收机、调谐器与前端信号调理电路的设计基础。

调谐类应用通常要求极窄的频率窗口，高Q值器件与严谨屏蔽设计变得尤为关键。即便微小的寄生参数变化，也会影响频道锁定精度，工作频率升至射频频段后该问题会更加突出。

振荡器与频率生成

LC储能回路广泛应用于正弦波振荡器，常见拓扑包括科尔皮茨、哈特利电路。此类系统中，谐振网络决定振荡频率，有源器件补偿每周期的能量损耗；若无有源补偿，振荡会因阻尼效应逐步衰减。

振荡器应用对稳定性要求极高，温度变化、电源波动、寄生参数带来的频率漂移，会直接影响输出信号质量。因此振荡器专用LC网络，对器件品质与布局走线规范度的要求，远高于普通演示电路。

滤波器与阻抗匹配

LC谐振单元也是模拟滤波器与阻抗匹配网络的核心元件。在滤波器中，它可构建远优于普通电阻分压电路的陡峭通带、阻带特性；在匹配网络中，可实现阻抗变换，提升指定工作频率下的能量传输效率。

该特性在射频发射机、接收机、天线接口与电力传输系统中价值突出。但匹配效果始终具备频率依赖性，设计人员不能将谐振当作通用方案，而应作为特定工作频段的定制化设计工具。

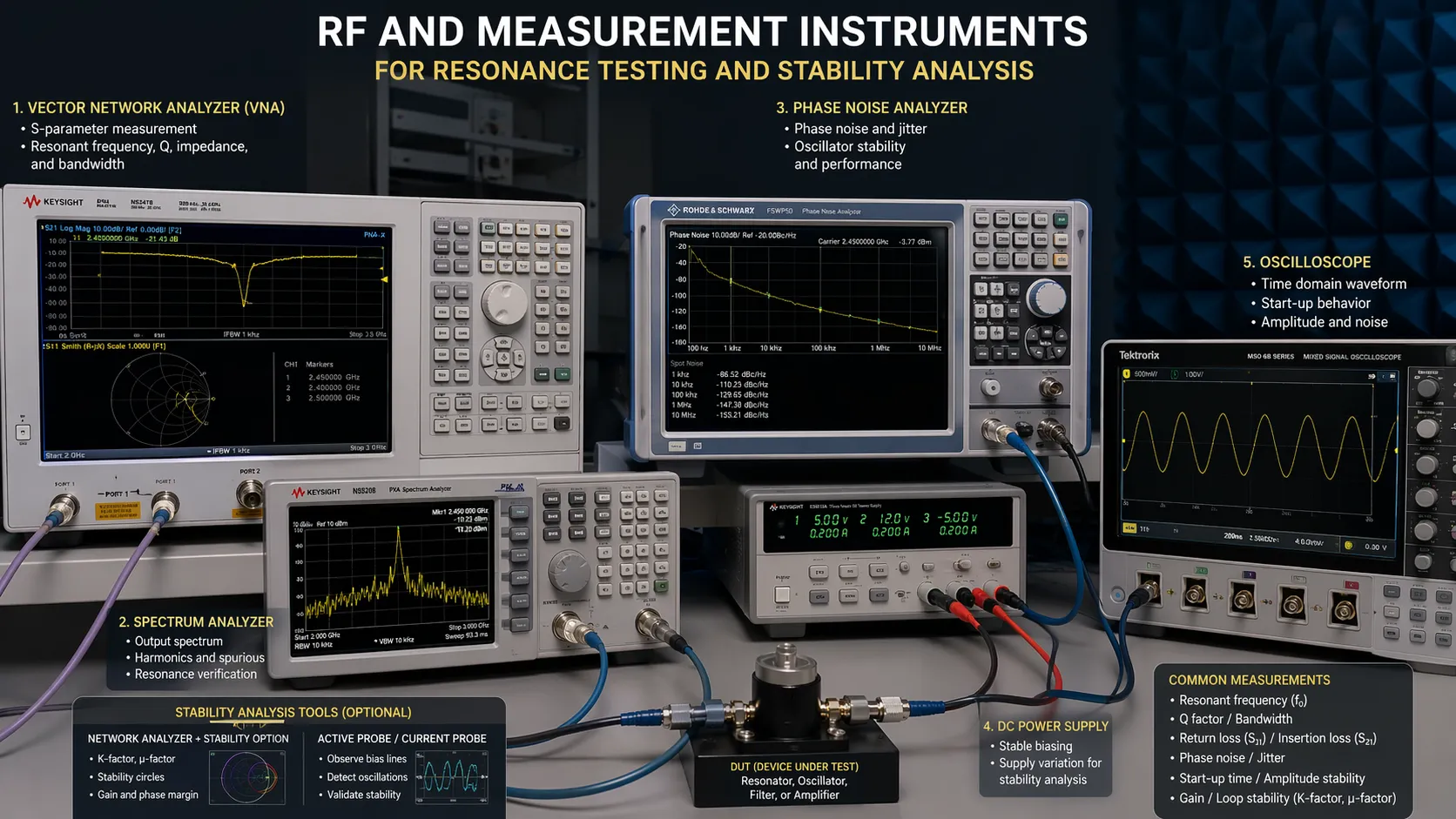

LC谐振电路稳定性分析

器件公差与生产离散性

影响稳定性的首要因素是元器件公差。实际电感、电容无法做到标称精准值，生产工艺的离散性会让实际L、C参数偏离规格值，直接改变谐振频率。

宽响应电路对这类频率偏移具备容忍度，但窄带或频率高精度系统中，微小的参数误差都会产生严重影响。因此高稳定性谐振设计，通常选用小公差器件，或预留校准阶段的参数微调机制。

温度漂移与环境影响

温度变化会同时改变电感与电容参数：部分磁性材料具备温漂特性，不同介质的电容温度敏感度也存在差异。环境工况变化会导致谐振频率偏离设计值，在精密振荡器与射频电路中该现象尤为明显。

环境稳定性不仅受温度影响，湿度、振动、机械应力、壳体封装条件同样会改变电路实际性能。工程实际中，谐振稳定性不仅取决于电路原理图，还与工作环境和封装设计策略密切相关。

负载效应与电路耦合

LC谐振电路极少独立工作，通常会接入信号源、后级放大器、测量仪器或其他谐振单元。外接负载会拉偏电路等效Q值、带宽，甚至改变表观谐振频率。

负载效应在测量过程中尤为突出：测试探头、连接线、仪器输入阻抗，都会无意识改变被测电路特性，导致实测谐振频率与空载固有频率不一致。专业工程设计必须将测量工况纳入稳定性分析范畴。

寄生参数与布局敏感度

寄生电阻、寄生电容以及无意的电感耦合，是实际LC电路与理论计算偏差的最常见原因。中低频段这类影响相对微弱，高频场景下，寄生参数会直接主导电路工作特性。

因此规范布局是保障稳定性的核心：缩短回流路径、合理接地、紧凑器件排布、管控走线规格、优化屏蔽设计，均可保留电路原始谐振特性。在众多射频设计中，物理布局的重要性几乎等同于电路原理图的正确性。

提升稳定性的工程设计规范

高稳定性LC谐振电路，依靠规范设计而非单纯数值计算实现。选用高Q值电感、低损耗电容、小公差元器件，搭配紧凑布局与合理屏蔽，可直接提升频率稳定性与工作可预测性。

同时应精简多余负载、提前评估温度特性，通过仿真与实物双维度验证谐振性能。高要求设计中，器件降额选型、稳定材质选用、预留微调结构，是区分理论正确电路与可靠量产产品的关键。

最可靠的LC谐振电路，不只是调准固定频率，更是通过工程设计，确保在实际工况中持续稳定工作。

总结

LC谐振电路至今仍具备不可替代的价值，它为电子系统提供了精准、高效的频率调控手段。其核心原理基于电感与电容的能量互换，但成功的工程设计远不止套用谐振公式。串联/并联拓扑、Q值、损耗、带宽、器件公差、温度漂移、负载效应与寄生参数，都会最终决定电路性能。

无论用于射频调谐、振荡生成、滤波还是阻抗匹配，工程师都必须平衡理论计算、实物测量与稳定性分析。一款优秀的LC谐振设计，不仅要数学模型正确，更要硬件可靠性强、工作状态稳定、贴合实际应用场景的需求。

常见问题

LC谐振电路的主要作用是什么？

核心作用是构建强选频响应特性。LC谐振电路应用于滤波器、振荡器、调谐器与匹配网络，实现指定频率信号的选通、滤除、生成与波形整形。

串联谐振与并联谐振有什么区别？

串联谐振电路在谐振点阻抗最小、电流最大；并联谐振电路在谐振点输入阻抗极高，适用于储能回路、调谐负载与选频网络。

为什么Q值在LC电路设计中至关重要？

Q值表征谐振电路的能量储存与损耗比值。Q值越高，选频越尖锐、带宽越窄；Q值越低，频率响应越宽泛、阻尼损耗越大。

谐振频率不稳定的诱因有哪些？

常见诱因包括：器件公差、温度漂移、寄生电容/电感、电阻损耗、PCB布局不合理、后级电路与测量设备的负载干扰。

LC谐振电路在现代电子设备中还有用吗？

依然至关重要。目前仍广泛应用于射频电子、通信系统、振荡器、模拟滤波器、阻抗匹配网络以及各类传感与信号处理硬件中。
