模拟电话适配器通常称为 ATA，是一种把传统模拟电话、传真机、门口电话、报警面板、调制解调器或传统语音终端接入基于 IP 的通信网络的设备。它负责在一侧的模拟电话信号与另一侧的分组式 VoIP 通信之间进行转换。
在典型部署中，模拟设备连接到适配器的 FXS 端口。ATA 再通过以太网或宽带接入注册到 IP PBX、托管 VoIP 平台、SIP 服务器或运营商平台。通话发起时，模拟语音、拨号数字、振铃信号和线路状态会被转换为 SIP 信令和 RTP 媒体流。
为什么这种设备在 IP 网络中仍然重要
许多组织已经迁移到 SIP、云电话和 IP PBX 平台，但并非所有终端都已经适合完全 IP 化。现有模拟电话仍可能用于客房、电梯、仓库、公共区域、安保室、车间、服务柜台和远程站点。传真机、报警拨号器、电梯电话和专用终端也可能依赖模拟接口。
适配器提供的是迁移桥梁。它让传统设备在核心通信网络转向 IP 的同时继续使用，避免一次性更换所有终端，并让组织在分阶段升级中拥有更大的灵活性。
它的架构价值来自接口转换。它把 IP 的复杂性隐藏在模拟设备之外，也把模拟线路行为隐藏在 VoIP 平台之外。模拟设备像接在一条电话线上一样工作，而 IP 网络看到的是一个 SIP 终端或语音网关。
从铜线回路到分组网络
适配器的模拟侧像一个小型电话线路提供者。它提供馈电电压，检测摘机和挂机状态，产生振铃电压，接收 DTMF 数字，提供拨号音，并在连接设备之间传输语音频段音频。
IP 侧通过以太网或其他分组网络通信。它发送 SIP 消息，用于注册、呼叫建立、呼叫释放、认证和功能控制。通话建立后，它发送 RTP 分组承载语音媒体。
因此，适配器位于两个世界的边界。一边基于电气线路状态和音频音调，另一边基于 IP 地址、UDP 或 TCP 传输、SIP 消息、编解码器、抖动缓冲、NAT 穿越和网络质量。

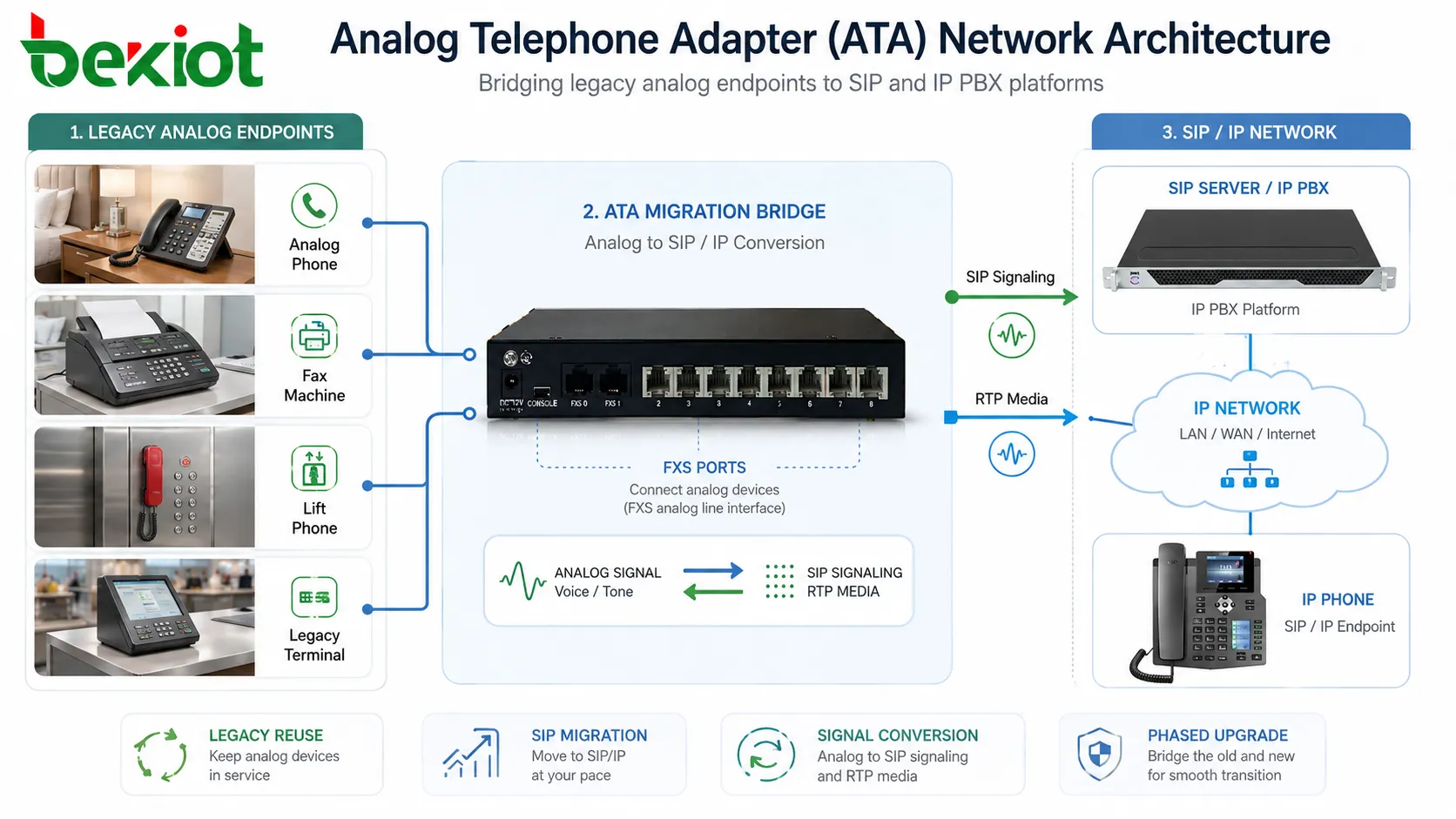

核心架构层
| 层级 | 主要功能 | 典型设计关注点 |
|---|---|---|
| 模拟接口 | 为模拟电话、传真机或终端提供 FXS 线路行为。 | 阻抗、振铃电压、环路电流、主叫号码显示和 DTMF 检测。 |
| 语音处理 | 把模拟音频转换为数字语音流并应用编解码。 | 编解码选择、回声消除、增益控制、分组化和传真处理。 |
| SIP 信令 | 注册设备并控制呼叫建立、路由和释放。 | 认证、注册服务器地址、拨号规则、定时器和服务器故障切换。 |
| IP 传输 | 在 LAN、WAN、VPN 或互联网接入中传输信令和 RTP 分组。 | QoS、NAT 穿越、防火墙规则、VLAN、时延、抖动和丢包。 |
| 管理 | 支持配置、配置下发、监控、固件更新和日志。 | 安全、远程访问、备份配置和大规模部署控制。 |
模拟端口行为
FXS 接口
大多数适配器提供 FXS 端口。FXS 端口连接模拟电话或类似终端，并提供该设备所期望的线路条件。它提供拨号音、振铃电压、环路电流以及挂机或摘机检测。
当用户拿起听筒时，FXS 端口检测到摘机状态。适配器随后接收拨号数字，并按自身拨号规则准备一次 SIP 呼叫。
拨号音与振铃
适配器会在本地生成各种提示音。拨号音、回铃音、忙音、重拨音和呼叫等待音都可能根据配置和区域参数由设备生成。
振铃也在模拟端口上产生。适配器必须为连接设备提供足够的振铃电压和节奏。连接老式电话、机械铃设备或多个模拟负载时，这一点尤其重要。
主叫号码显示与线路信令
模拟主叫号码显示可根据地区和终端类型采用 FSK 或 DTMF 格式。适配器从 SIP 信令中接收主叫信息，并把它转换成连接设备可以识别的模拟主叫号码信号。
根据型号和配置，设备还可能支持极性反转、线路极性行为、拍叉、留言等待指示以及其他模拟特性。
数字语音处理
模拟音频进入设备后，会被采样、编码、分组，并作为 RTP 媒体发送。来话音频则执行相反过程。适配器接收 RTP 分组，解码后转换为模拟音频，再送到电话端口。
编解码选择会影响带宽、质量和兼容性。常见语音编解码包括 G.711、G.729、G.722 或平台支持的其他选项。G.711 通常更适合传真和类似传统调制解调器的应用，因为它保留了更多语音频带信号。
回声消除同样重要。模拟接口可能因混合电路、阻抗不匹配、线缆条件和终端设计产生回声。配置良好的适配器会在远端用户明显感知之前降低回声。
SIP 注册与呼叫控制
账号注册
适配器通常会向注册服务器注册一个或多个 SIP 账号。每个模拟端口可以映射到不同分机、用户账号或服务号码。一些设备支持多个配置文件，因此不同端口可以连接到不同 SIP 平台。
注册让 IP PBX 或运营商知道适配器当前可以从哪里被访问。如果注册失败，来电可能无法到达模拟终端。

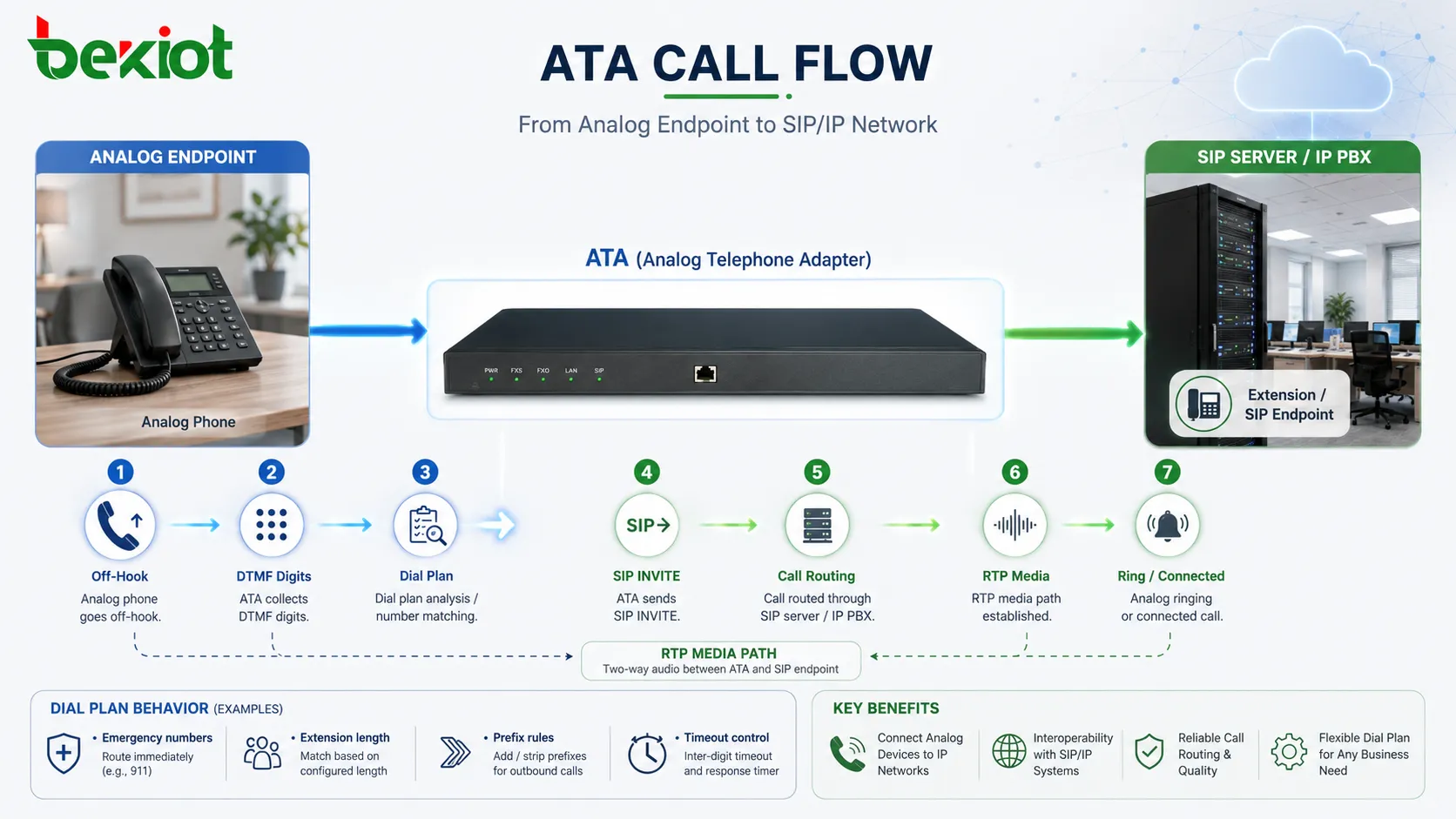

外呼建立
用户拨号时，适配器按拨号规则收集数字。一旦号码匹配规则或等待超时，设备就向配置的代理或服务器发送 SIP INVITE。
随后 SIP 服务器把呼叫路由到其他分机、中继、PSTN 网关、语音信箱系统、联络中心或外部目的地。在这个过程中，模拟用户只感受到普通拨号操作。
来电送达
当来电 SIP 呼叫到达适配器时，设备决定哪个模拟端口应当振铃。它在该端口产生振铃电压，并可根据地区时序规则在振铃前发送模拟主叫号码。
用户接听后，适配器发送合适的 SIP 响应，并开始 RTP 媒体交换。
拨号规则与号码处理
拨号规则是适配器行为中的关键部分。它定义哪些数字模式有效、设备等待后续数字的时间、前缀是否需要添加或删除，以及哪些呼叫应立即路由。
不合理的拨号规则会造成呼叫慢、路由错误、应急号码失败或用户困惑。例如，适配器在发起呼叫前等待太久，用户可能认为设备故障；如果过早发送数字，不完整号码可能被错误路由。
拨号规则应反映本地编号规则、内部分机长度、应急号码、中继接入前缀、国际拨号规则，以及语音信箱访问或代接等服务代码。
网络部署位置选择
本地局域网部署
在本地办公室或设施中，适配器可以连接到与 IP PBX 或语音服务器相同的局域网。这通常是最简单的拓扑，因为时延低，可能不涉及 NAT，并且 QoS 可在本地网络内管理。
语音 VLAN 常用于把语音流量与普通数据流量分开。这可以提升可管理性，并降低拥塞影响通话质量的风险。
远程站点连接
远程分支可以通过 VPN、专用 WAN、MPLS、SD-WAN 或安全互联网接入，把适配器连接到中心 SIP 平台。这让分支的模拟电话或设备能够使用中心呼叫系统。
远程部署需要关注带宽、时延、丢包、NAT 穿越、故障切换路由，以及 WAN 链路故障时的本地生存能力。
托管 VoIP 接入
小型办公室和分布式站点可以直接连接到托管 VoIP 提供商。在这种模式下，适配器通过互联网向服务商平台注册。
安全性和稳定性会变得尤其重要。建议使用强密码、在支持时启用 TLS、配置防火墙规则、更新固件，并采用服务商认可的配置。
网关与 PBX 混合架构
一些环境会把适配器与模拟网关、IP PBX 服务器、SBC 和 PSTN 中继一起使用。适配器可以服务单个模拟终端，而更大的网关负责成组线路或中继。
这种混合架构在迁移期间很常见，此时部分业务仍保留模拟形式，而核心呼叫路由迁移到 SIP。
服务质量与语音稳定性
语音流量对时延、抖动和丢包敏感。适配器可能支持 DSCP 标记、VLAN 标记、抖动缓冲调整、RTP 端口范围配置和编解码选择，以提高通话稳定性。
QoS 也必须得到交换机、路由器、防火墙和 WAN 设备支持。只有网络识别并执行这些标记，适配器上的分组标记才有意义。
分组时间影响带宽与时延之间的平衡。较大的分组可减少开销，但可能增加延迟，并在丢包时影响感知质量。较小的分组可能提升响应性，但会使用更多带宽。
NAT、防火墙与 SIP 穿越
适配器经常位于路由器或防火墙之后。SIP 信令中可能包含公网无法到达的私有 IP 地址。即使注册看似成功，RTP 媒体也可能失败。
常见方案包括 NAT 保活、STUN、出站代理、SBC、VPN、静态端口映射以及服务商侧 NAT 处理。最佳做法取决于平台是在本地、托管环境还是跨受管 WAN。
防火墙规则应允许所需的 SIP 信令端口和 RTP 媒体端口。随意打开大范围端口会带来安全风险，而规则过严又可能阻断呼叫或造成单向语音。
传真、报警和传统设备支持
传真机和报警面板比普通语音呼叫更敏感。它们可能依赖音调、时序、调制解调器协商或线路特性，而这些内容并不总能很好地通过分组网络传输。
当适配器和服务平台都支持时，T.38 传真中继可以改善传真传输。没有 T.38 时，可以使用 G.711 透传，但网络质量必须稳定。
报警拨号器、电梯电话、POS 终端和基于调制解调器的设备应谨慎测试。有些设备可能可靠工作，另一些则可能需要专用模拟线路、专用网关或更新后的通信方式。
ATA 可以延长模拟设备的使用寿命，但它不能让每一种传统设备都在 IP 网络上完美运行。设备对时序越敏感，就越需要充分测试。
配置下发与远程管理
大规模部署需要可重复的配置。少量设备可以手动设置，但当数百台适配器分布在酒店、校园、分支、电梯或服务设施中时，手动配置就会变得低效。
配置下发可根据设备能力使用配置文件、DHCP 选项、HTTPS 下载、厂商管理平台、TR-069 或集中模板。这有助于统一 SIP 账号、拨号规则、编解码、区域音、固件版本和安全设置。
远程管理必须做好安全控制。默认密码、暴露的 Web 管理界面、过期固件和不安全的配置下发 URL 都可能造成严重风险。
安全架构
SIP 账号保护
SIP 凭据应唯一、强壮并受到保护。如果攻击者获取适配器账号，就可能注册未授权终端、拨打欺诈电话或中断服务。
速率限制、IP 限制、账号锁定、注册监控和严格的配置下发控制可以降低风险。
传输安全
在支持的情况下，TLS 可保护 SIP 信令。SRTP 可在双方支持时保护语音媒体。当流量穿越不可信网络时，这些功能很有价值。
加密应与证书管理、终端兼容性和故障排查流程一起规划。
管理访问控制
管理界面不应无必要地暴露到公网。访问应通过网络策略、VPN、强认证以及可用时的基于角色管理进行限制。
配置备份也应受到保护，因为其中可能包含 SIP 账号信息或网络细节。

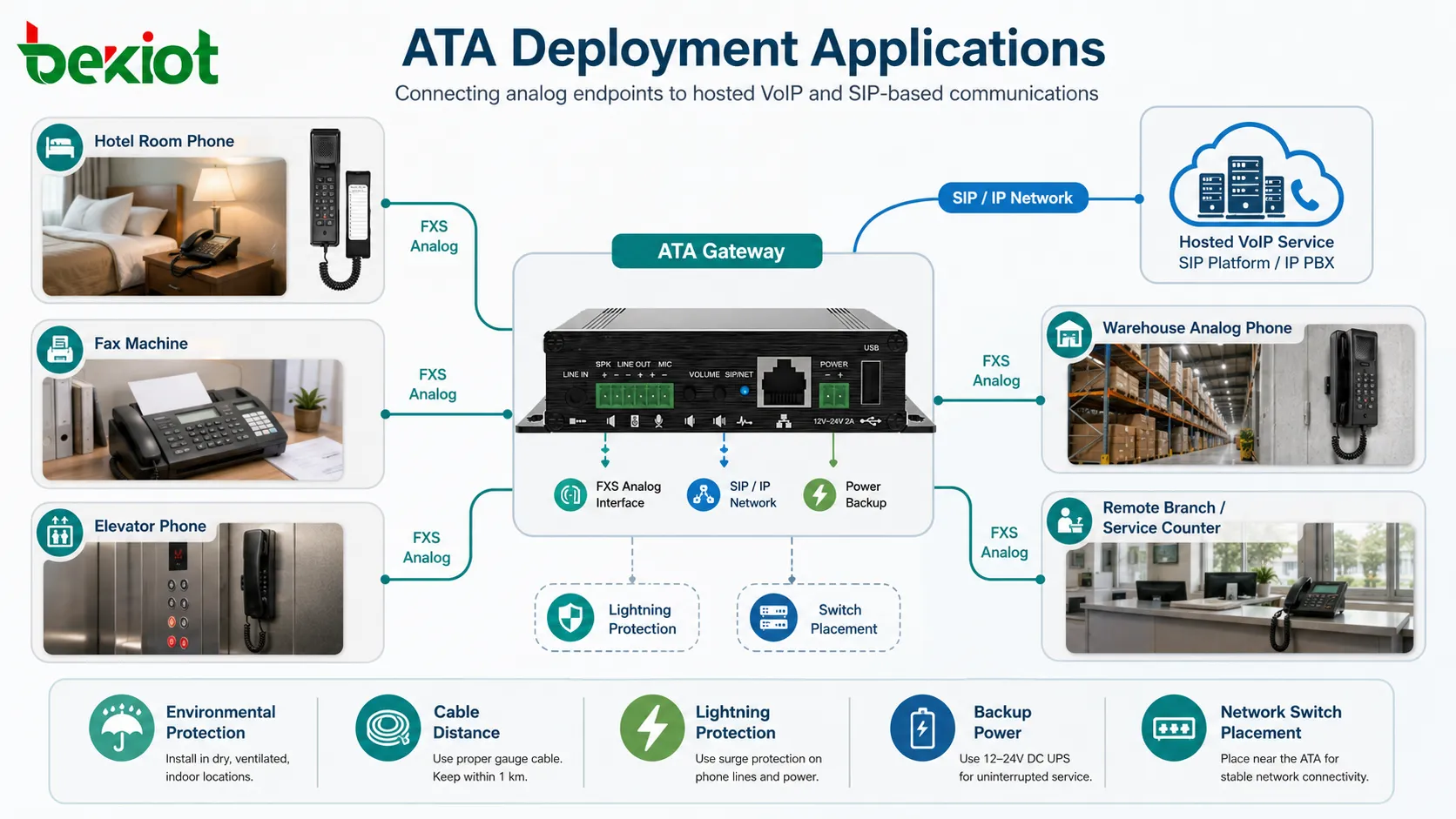

实际部署中的应用
酒店与客房
酒店常使用适配器把模拟客房电话连接到基于 IP 的酒店 PBX 系统。这样在核心电话平台现代化的同时，现有客房电话仍可继续使用。
重要考虑包括留言等待指示、前台拨号、应急呼叫、房号映射、叫醒服务集成和维护访问。
电梯与应急线路
当楼宇通信系统基于 IP 时，电梯电话和服务求助电话可以通过适配器连接。这些线路需要可靠供电、清晰的位置标识和定期功能测试。
与应急相关的用途应按照当地要求设计，不应在没有备份规划的情况下依赖不稳定的宽带路径。
传真和办公传统设备
许多办公室仍使用传真机、模拟会议电话、模拟无绳电话或传统设备。适配器可以把这些设备接入现代 SIP 平台，而不必立即替换。
传真应用应使用真实目的地测试，因为兼容性会受到编解码、网络质量、运营商支持和 T.38 行为的影响。
仓库与工业辅助区域
模拟电话在仓库、门卫室、维修间、装卸区域和公用设备间仍可能很有价值。适配器让这些终端连接到办公室电话使用的同一套 VoIP 系统。
这些区域应考虑环境防护、线缆距离、防雷保护、备用电源和网络交换机位置。
运行故障排查
无法注册
如果适配器无法注册，应检查 SIP 服务器地址、用户名、密码、认证域、DNS、网络网关、VLAN、防火墙、传输协议和账号状态。
抓包或 SIP 日志可以快速显示设备是否正在发送 REGISTER 请求，以及收到了什么响应。
单向语音
单向语音通常指向 RTP 路径问题。NAT、防火墙规则、错误的 RTP 端口范围、SIP 消息中的私有 IP 地址或被阻断的 UDP 流量都是常见原因。
在同一局域网测试可以帮助区分设备配置问题和 WAN 或防火墙问题。
模拟电话不振铃
如果来电到达但电话不响，应检查振铃电压能力、REN 负载、端口映射、主叫号码时序、线缆状况、模拟电话兼容性，以及呼叫是否送到了正确端口。
老式机械铃电话可能需要比现代电子电话更高的振铃功率。
语音质量差
语音质量差可能由丢包、抖动、带宽不足、回声、错误编解码、增益不匹配、声学反馈或模拟布线问题造成。
需要检查适配器两侧。网络问题和模拟线路问题可能产生相似的用户投诉。
传真失败
传真问题可能来自未启用 T.38、不兼容的运营商、丢包、回声消除设置、错误编解码、抖动或过高时延。
短测试传真可能成功，而长文档失败。测试应包含真实文档长度和多种目的地类型。
选型与设计检查清单
先确定所需模拟端口数量和类型。单台桌面电话、一组客房电话、一条传真线路和一部电梯电话，可能需要完全不同的端口数量和功能。
验证与目标 SIP 平台的兼容性。检查注册方式、编解码支持、T.38、主叫号码格式、拨号规则行为、TLS、SRTP、配置下发方式和故障切换支持。
复核电源和网络可用性。有些适配器由本地电源适配器供电，另一些可能根据型号支持 PoE。关键终端可能需要 UPS 或备用电源。
规划模拟布线。线缆长度、REN 负载、噪声、接地、浪涌暴露和交叉连接质量都会影响性能。
记录每个端口。每条模拟线路都应有明确的分机号码、物理位置、连接设备类型、SIP 账号、备用路由和维护负责人。
最佳 ATA 架构不只是把旧电话连接到 VoIP。它是在满足 IP 语音网络可靠性、安全性和可管理性要求的同时，保留预期的模拟行为。
常见问题
ATA 可以连接转盘电话吗？
有些适配器可能支持脉冲拨号，但许多只支持 DTMF 拨号。部署前应验证转盘电话兼容性。
一个端口可以连接多少台模拟设备？
这取决于端口振铃能力和连接设备的总 REN 负载。一个端口连接过多设备可能导致无法正常振铃。
应急呼叫可以通过适配器路由吗？
可以，但应急路由必须谨慎规划。需要核查位置信息、备用电源、网络可靠性和当地法规。
为什么模拟电话能通话但不显示主叫号码？
可能是主叫号码格式、区域设置、振铃前时序、电话兼容性或 SIP 主叫信息映射不正确。
适配器应放在电话附近还是网络交换机附近？
应放在模拟线缆质量和网络接入都可行的位置。过长的模拟线路可能引入噪声，而网络位置不佳可能产生分组或供电问题。
